凸透镜成像实验操作考查试题.doc

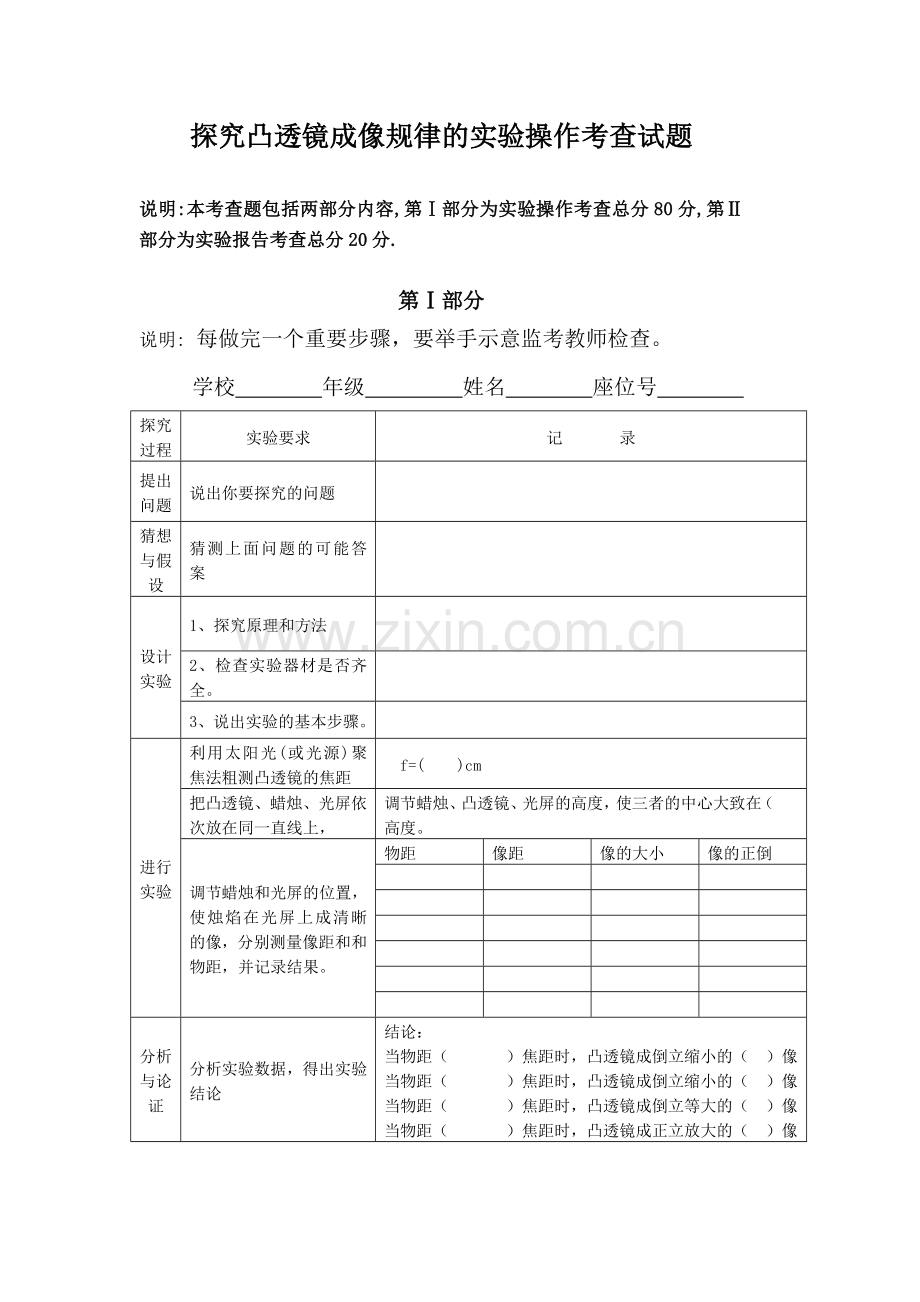

探究凸透镜成像规律的实验操作考查试题

说明:本考查题包括两部分内容,第Ⅰ部分为实验操作考查总分80分,第Ⅱ部分为实验报告考查总分20分.

第Ⅰ部分
说明: 每做完一个重要步骤，要举手示意监考教师检查。
学校 年级 姓名 座位号
探究过程
实验要求
记 录
提出问题
说出你要探究的问题

猜想与假设
猜测上面问题的可能答案

设计实验
1、探究原理和方法

2、检查实验器材是否齐全。

3、说出实验的基本步骤。

进行实验
利用太阳光(或光源)聚焦法粗测凸透镜的焦距
f=( )cm
把凸透镜、蜡烛、光屏依次放在同一直线上，
调节蜡烛、凸透镜、光屏的高度，使三者的中心大致在（ ）高度。
调节蜡烛和光屏的位置，使烛焰在光屏上成清晰的像，分别测量像距和和物距，并记录结果。
物距
像距
像的大小
像的正倒

分析与论证
分析实验数据，得出实验结论
结论：
当物距（ ）焦距时，凸透镜成倒立缩小的（ ）像
当物距（ ）焦距时，凸透镜成倒立缩小的（ ）像
当物距（ ）焦距时，凸透镜成倒立等大的（ ）像
当物距（ ）焦距时，凸透镜成正立放大的（ ）像

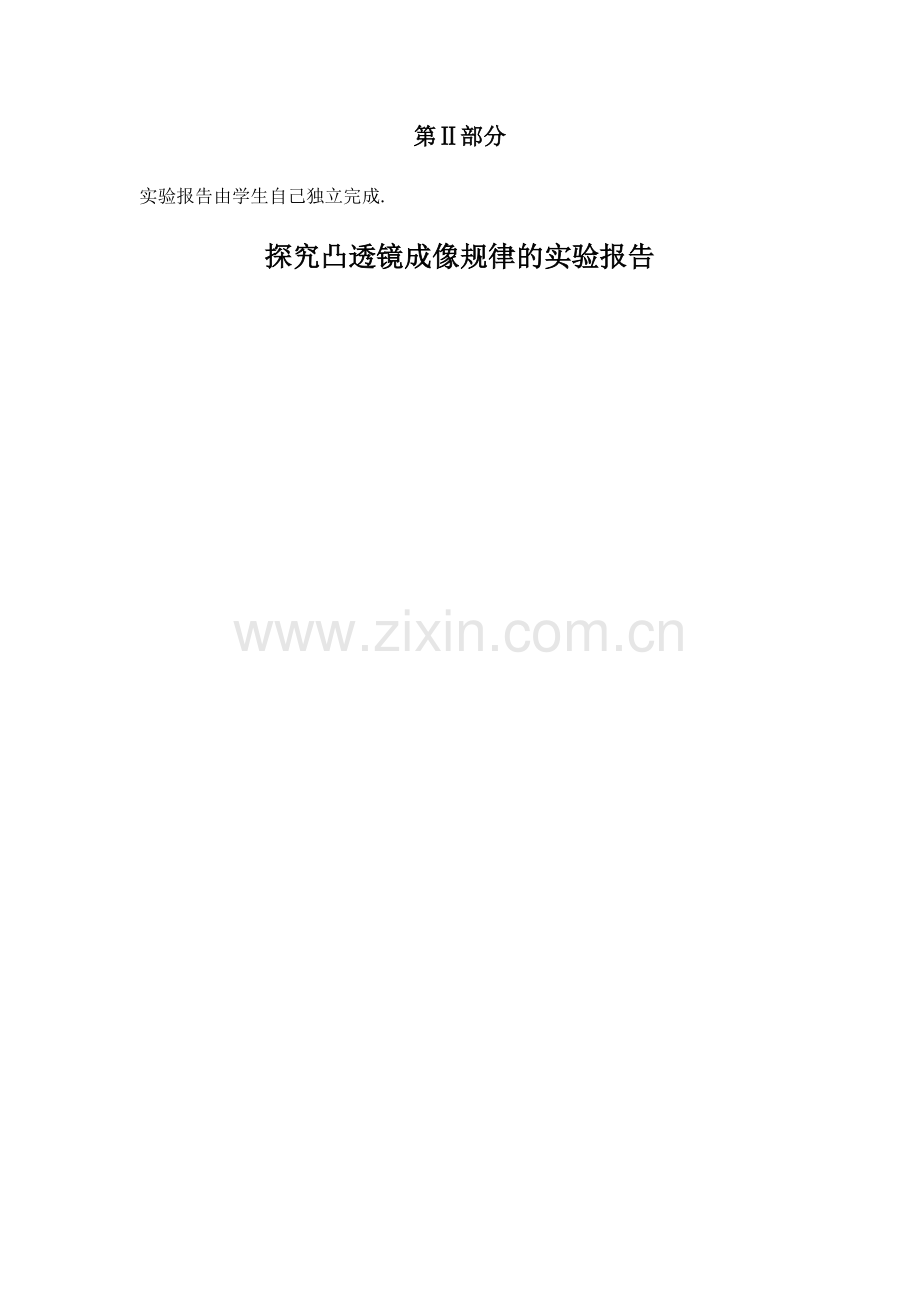

第Ⅱ部分
实验报告由学生自己独立完成.
探究凸透镜成像规律的实验报告

探究凸透镜成像规律的实验操作考查评分表
监考老师 班级
姓
名
座位号 号
得
分
满
分
值
评 分 点

1
提出问题
表达正确
6

2
猜想与假设
表达正确
8

3
设计实验
成像原理表达正确
5

实验器材准备齐全。
5

能说出实验的基本步骤
8

4
进行实验
焦距估测准确
5

实验操作正确，能在光屏上成清晰的像
15

实验数据和现象记录正确
13

整理仪器和实验桌
3

5
分析与论证
得出正确结论。
10

6
实验素养
严肃认真,遵守纪律
2

合 计
80

实验操作进行中的考察评分标准 (总计36分):

考 查 点
考 查 要 求
1.聚焦法粗测凸透镜的焦距. (5分)
能正确得到凸透镜的焦距。

2.实验操作正确，能在光屏上成清晰的像.

(15分)
⑴.光具座的安装(5分)
① 由左向右依次放置蜡烛、凸透镜和光屏
② 认清凸透镜的焦距.
③ 将蜡烛、光屏、凸透镜在支架上固定。
⑵.调整蜡烛、凸透镜和光屏高度(5分)
点燃蜡烛后调整凸透镜光屏的高度使它们的中心跟烛焰的中心大致在同一高度.
⑶.蜡烛和凸透镜、光屏位置正确(5分)
蜡烛放在凸透镜2倍焦距之外,光屏放在一倍焦距和二倍焦距之间.

3.实验现象和数据记录正确

(13分)

⑴.成像明亮清晰
① 成倒立放大的实像时,三次成像均明亮、清晰.
② 成虚像时,眼睛观察位置正确.
⑵.测量物距、像距准确
能从光具座(或用刻度尺)准确记录物距、像距.
⑶.结论正确
①u＞2f时成倒立、缩小的实像,此时f＜v＜2f。
②u＝2f时成倒立,等大的实像,此时v＝2 f.
③f＜u＜2f时成倒立、放大实像,此时有v＞2f
④f＞u 时通过透镜看到正立、放大的虚像.
4. 整理仪器和实验桌
实验完毕整理好仪器.

实验报告评分标准 (总计20分)
实验报告中要有实验目的、实验器材、实验步骤、实验数据记录和实验结论。字迹工整。
