电与磁测试题.doc

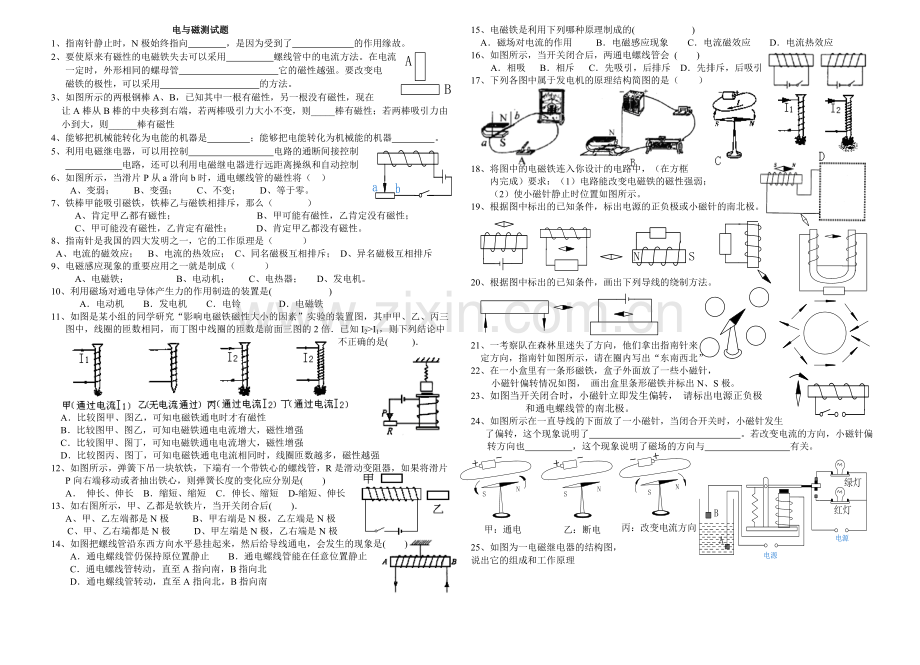

电与磁测试题
1、指南针静止时，N极始终指向 ，是因为受到了 的作用缘故。
2、要使原来有磁性的电磁铁失去可以采用 螺线管中的电流方法。在电流
一定时，外形相同的螺母管 它的磁性越强。要改变电
磁铁的极性，可以采用 的方法。
3、如图所示的两根钢棒A、B，已知其中一根有磁性，另一根没有磁性，现在
让A棒从B棒的中央移到右端，若两棒吸引力大小不变，则_____棒有磁性；若两棒吸引力由
小到大，则______棒有磁性
4、能够把机械能转化为电能的机器是 ；能够把电能转化为机械能的机器 。
5、利用电磁继电器，可以用控制 电路的通断间接控制
电路，还可以利用电磁继电器进行远距离操纵和自动控制
6、如图所示，当滑片P从a滑向b时，通电螺线管的磁性将（ ）
A、变弱； B、变强； C、不变； D、等于零。
7、铁棒甲能吸引磁铁，铁棒乙与磁铁相排斥，那么（ ）
A、肯定甲乙都有磁性； B、甲可能有磁性，乙肯定没有磁性；
C、甲可能没有磁性，乙肯定有磁性； D、肯定甲乙都没有磁性。
8、指南针是我国的四大发明之一，它的工作原理是（ ）
A、电流的磁效应； B、电流的热效应； C、同名磁极互相排斥； D、异名磁极互相排斥
9、电磁感应现象的重要应用之一就是制成（ ）
A、电磁铁； B、电动机； C、电热器； D、发电机。
10、利用磁场对通电导体产生力的作用制造的装置是( )
A．电动机 B．发电机 C．电铃 D．电磁铁
11、如图是某小组的同学研究“影响电磁铁磁性大小的因素”实验的装置图，其中甲、乙、丙三
图中，线圈的匝数相同，而丁图中线圈的匝数是前面三图的2倍．已知I2>I1，则下列结论中
不正确的是( )．

A．比较图甲、图乙，可知电磁铁通电时才有磁性
B．比较图甲、图乙，可知电磁铁通电电流增大，磁性增强
C．比较图甲、图丁，可知电磁铁通电电流增大，磁性增强
D．比较图丙、图丁，可知电磁铁通电电流相同时，线圈匝数越多，磁性越强
12、如图所示，弹簧下吊一块软铁，下端有一个带铁心的螺线管，R是滑动变阻器，如果将滑片
P向右端移动或者抽出铁心，则弹簧长度的变化应分别是( )
A． 伸长、伸长 B．缩短、缩短 C．伸长、缩短 D-缩短、伸长
13、如右图所示，甲、乙都是软铁片，当开关闭合后( )．
A、甲、乙左端都是N极 B、甲右端是N极，乙左端是N极
C、甲、乙右端都是N极 D、甲左端是N极，乙右端是N极
14、如图把螺线管沿东西方向水平悬挂起来，然后给导线通电，会发生的现象是( )
A．通电螺线管仍保持原位置静止 B．通电螺线管能在任意位置静止
C．通电螺线管转动，直至A指向南，B指向北
D．通电螺线管转动，直至A指向北，B指向南
15、电磁铁是利用下列哪种原理制成的( )
A．磁场对电流的作用 B．电磁感应现象 C．电流磁效应 D．电流热效应
16、如图所示，当开关闭合后，两通电螺线管会 ( )
A．相吸 B．相斥 C．先吸引，后排斥 D．先排斥，后吸引
17、下列各图中属于发电机的原理结构简图的是（ ）

18、将图中的电磁铁连入你设计的电路中，（在方框
内完成）要求：（1）电路能改变电磁铁的磁性强弱；
（2）使小磁针静止时位置如图所示。
19、根据图中标出的已知条件，标出电源的正负极或小磁针的南北极。

20、根据图中标出的已知条件，画出下列导线的绕制方法。

21、一考察队在森林里迷失了方向，他们拿出指南针来
定方向，指南针如图所示，请在圈内写出“东南西北”
22、在一小盒里有一条形磁铁，盒子外面放了一些小磁针，
小磁针偏转情况如图， 画出盒里条形磁铁并标出N、S极。
23、如图当开关闭合时，小磁针立即发生偏转， 请标出电源正负极
和通电螺线管的南北极。
24、如图所示在一直导线的下面放了一小磁针，当闭合开关时，小磁针发生
了偏转，这个现象说明了 。若改变电流的方向，小磁针偏
转方向也 ，这个现象说明了磁场的方向与 有关。

25、如图为一电磁继电器的结构图，
说出它的组成和工作原理

A
B
C
D
6、如图所示的四幅图中，能反映出电动机工作原理的是（ ）
