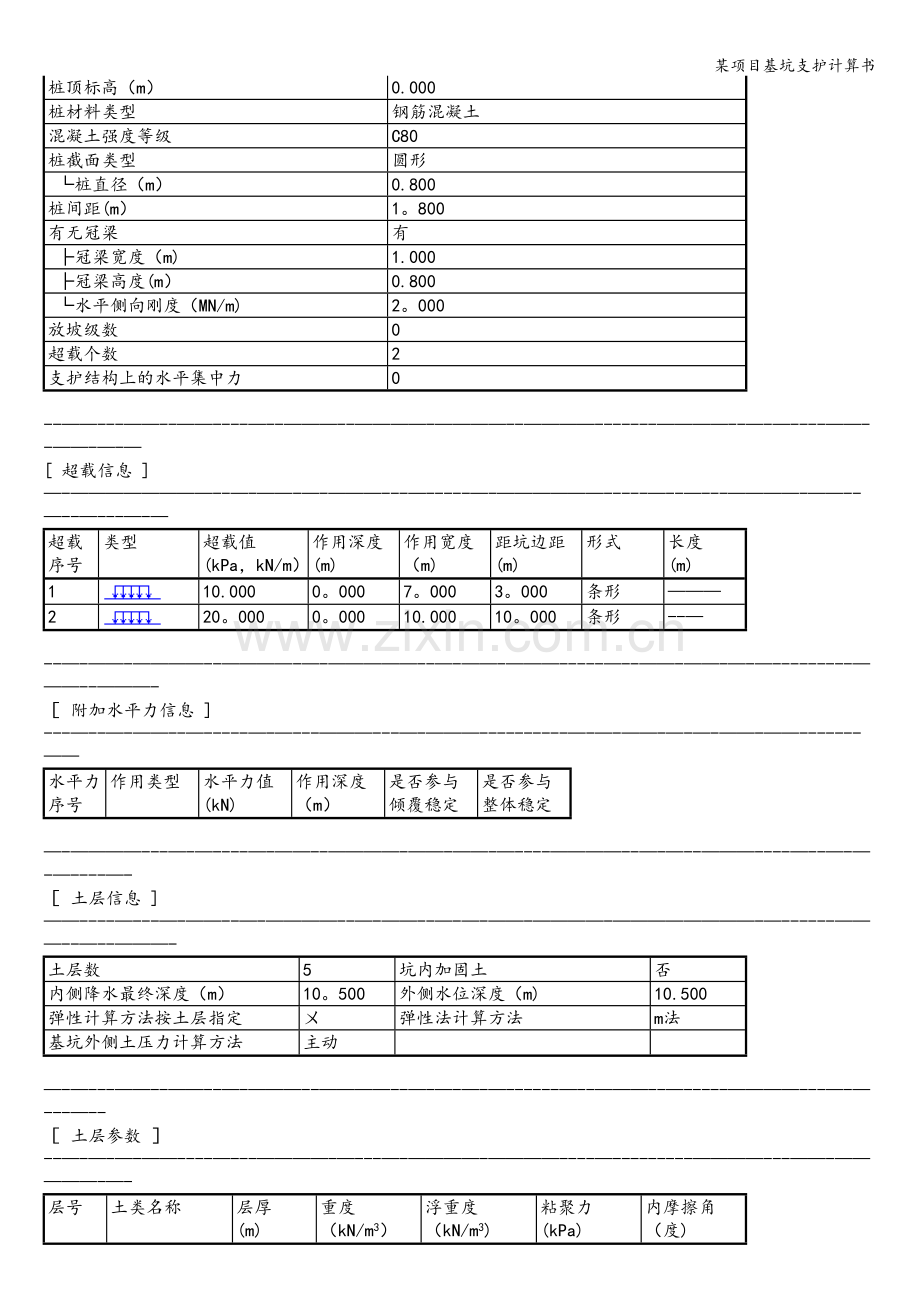

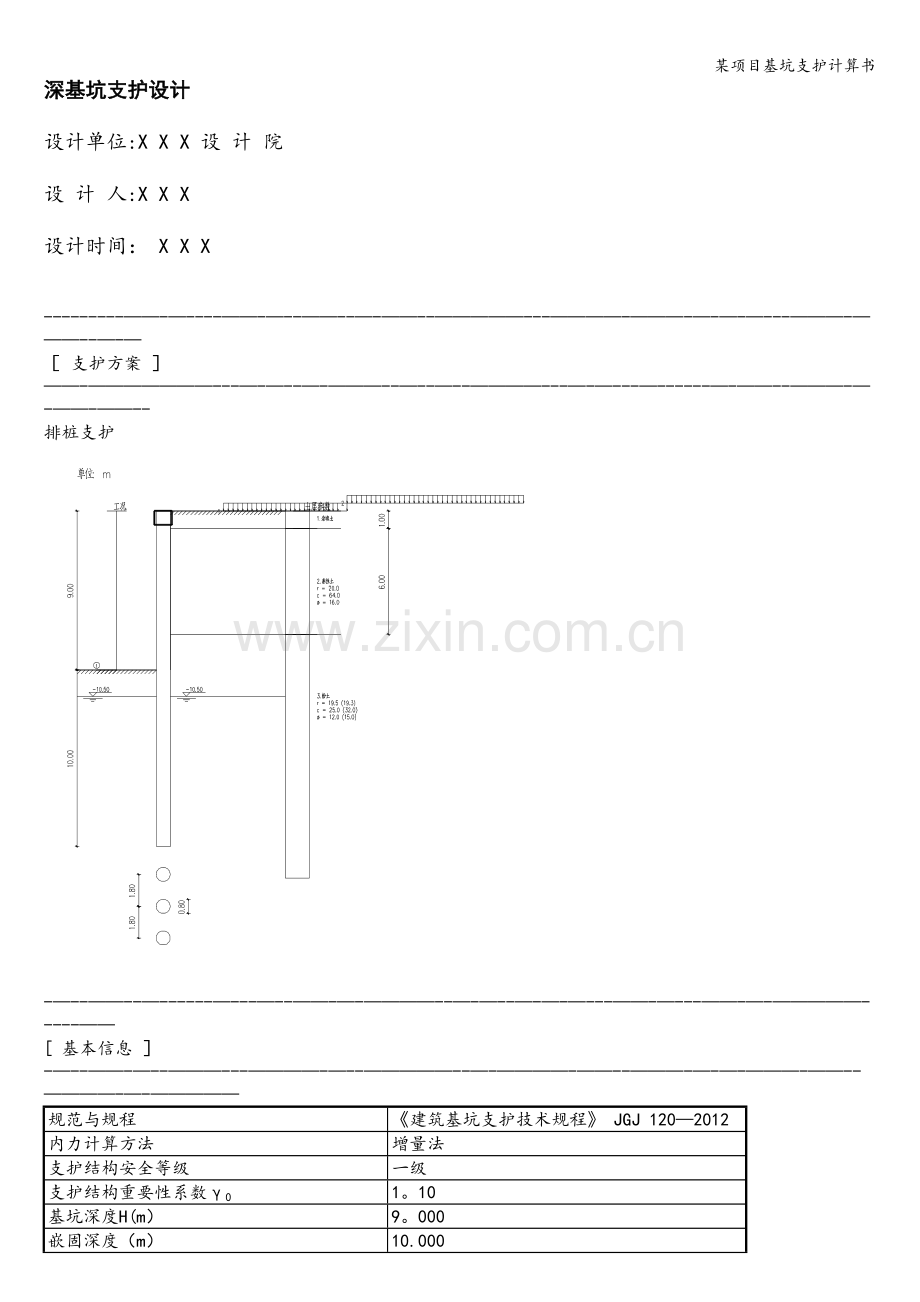

某项目基坑支护计算书深基坑支护设计设计单位:X X X 设计院设计人:X X X 设计时间： X X X ---------——-—----——-—--——--—-——--—————---————-———-—-—-—---———-———--—-— ［支护方案］ ——-———————---—-—--—-———--—--—--————---—-—---—------—-——--———-—-——-——-- 排桩支护 -—--——--—------—---—--——-—-————--—-—--—-—-—---——-—---——-—-—————-----—— [ 基本信息］ -—--——-—--———---————-—--—————--—-————-——--———-—-—-———-——--————-—-————— 规范与规程《建筑基坑支护技术规程》 JGJ 120—2012 内力计算方法增量法支护结构安全等级一级支护结构重要性系数γ0 1。10 基坑深度H(m） 9。000 嵌固深度（m） 10.000 桩顶标高（m） 0.000 桩材料类型钢筋混凝土混凝土强度等级 C80 桩截面类型圆形 └桩直径（m） 0.800 桩间距(m） 1。800 有无冠梁有 ├冠梁宽度（m) 1.000 ├冠梁高度(m） 0.800 └水平侧向刚度（MN/m) 2。000 放坡级数 0 超载个数 2 支护结构上的水平集中力 0 --——---——--——----—--———--————-————--————-------————--—-—----——--——-—-— [ 超载信息 ] —-————————--—-——-—-———---—-----—-——————-----—--—---————-——--—--—---—-— 超载类型超载值作用深度作用宽度距坑边距形式长度序号 (kPa，kN/m） (m) （m) (m) (m) 1 10.000 0。000 7。000 3。000 条形 ——— 2 20。000 0。000 10.000 10。000 条形 --— --—-——-————--————-—-—————--—-——-———-----—--——-——-—-—---------———--———- ［附加水平力信息 ] ---—--—-——--—-----—-—---———---—-———----------—-—-——-—-—-——-——-------—— 水平力作用类型水平力值作用深度是否参与是否参与序号 (kN) （m）倾覆稳定整体稳定 —-————---—-—----—-——--————-——-——-—----————--—-—--———----—--—-—-—----—- ［土层信息 ] ——----—---—-——--—-————--—-——--—-—-——-————-————————-—------———--—--———- 土层数 5 坑内加固土否内侧降水最终深度（m） 10。500 外侧水位深度（m) 10.500 弹性计算方法按土层指定ㄨ弹性法计算方法 m法基坑外侧土压力计算方法主动 —-—---——--——--—-———--————--—-—-—-—------—--———--—-----————---—-—---—-- ［土层参数］ --—-—-—-——----—---————-—---—-————-————----—---------————---——-—————-—- 层号土类名称层厚重度浮重度粘聚力内摩擦角 (m) （kN/m3）（kN/m3) (kPa) （度) 1 杂填土 1.00 17。5 —-— 3.00 12。00 2 粘性土 6.00 20。0 ——- 64。00 16.00 3 粉土 17.50 19。5 9.3 25。00 12。00 4 强风化岩 2.80 20。0 10.0 —-- -—— 5 中风化岩 8。70 23。0 13.0 --— ——- 层号与锚固体摩粘聚力内摩擦角水土计算方法 m，c，K值抗剪强度擦阻力（kPa) 水下(kPa）水下(度）（kPa) 1 30。0 —-— ——- ——- m法 4。68 ——— 2 70.0 -—- ——— --- m法 18。48 --- 3 60.0 32.00 15。00 合算 m法 7。50 —-— 4 200.0 25.00 10.00 分算 m法 10.00 --— 5 260。0 300.00 35。00 分算 m法 10。00 -—- —---—--—-—-—-——-----—-——-————-———-——--——————----——--—--—-—--—————————— [ 土压力模型及系数调整］ —--—-—————--———-———-—---——--—-——-——----—-—-—------——-—----—----—------ 弹性法土压力模型: 经典法土压力模型: 层号土类水土水压力外侧土压力外侧土压力内侧土压力内侧土压力名称调整系数调整系数1 调整系数2 调整系数最大值(kPa） 1 杂填土合算 1.000 1.000 1。000 1.000 10000.000 2 粘性土分算 1。000 1.000 1.000 1.000 10000。000 3 粉土合算 1。000 1.000 1。000 1。000 10000。000 4 强风化岩分算 1.000 1.000 1.000 1。000 10000.000 5 中风化岩分算 1。000 1。000 1.000 1。000 10000。000 —-—-——————--—-——----——---————--————-——-——-----—--——-—-—-——---—---——-—- [ 工况信息］ --—--—-——-——--———--——-—-———--—-——-————-———————-----—--—--————----—-——- 工况工况深度支锚号类型 (m）道号 1 开挖 9.000 -—— -——--—————-——----—-———--—--—-—-———------—--———-——-—-------——————---—-- [ 设计结果］ -—-------———-—-—-—-——--———---------—---————-———-———-----—-—-—--———---— ---——-—-——————————-——-—--—————-——-—--——-—-—-—--————-—--—-—---——-—--——- [ 结构计算 ] -—-——--—-——--——-—-—----——-—-—--——-—-—-—--—-——-—--——-—--—————-——-——-——— 各工况: 内力位移包络图：地表沉降图： ---————--—-——-----——-———---————————-—--—-———--——--———-——-——-—--—---—-- ［冠梁选筋结果 ] --—-—-————-———--—----——-————--——-—---—--——--—---—-—--——-----—-———-——-— 钢筋级别选筋 As1 HRB400 5E20 As2 HRB400 3E20 As3 HPB300 d12＠200 ---——-—--——-————----———---——---—-——------——--——----—--—--—-—-——-----—- ［截面计算］ ----—-—--—-—-—---------——-—-—---—-—-—-——-——--————---—-——--——-—--——---- 钢筋类型对应关系：d-HPB300,D—HRB335,E-HRB400,F—RRB400,G-HRB500，P-HRBF335,Q—HRBF400,R-HRBF500 ［截面参数 ] 桩是否均匀配筋是混凝土保护层厚度(mm) 40 桩的纵筋级别 HRB400 桩的螺旋箍筋级别 HRB400 桩的螺旋箍筋间距(mm） 150 弯矩折减系数 0。85 剪力折减系数 1。00 荷载分项系数 1。25 配筋分段数四段各分段长度(m) 5,5，5，4。00 [ 内力取值 ] 段内力类型弹性法经典法内力内力号计算值计算值设计值实用值基坑内侧最大弯矩（kN。m) 247。75 0。00 289。56 289.56 1 基坑外侧最大弯矩(kN.m） 0。00 14.86 0.00 0.00 最大剪力(kN） 53。16 3。58 73。10 73.10 基坑内侧最大弯矩（kN.m） 361。56 0.00 422.57 422。57 2 基坑外侧最大弯矩（kN.m） 8.33 503.06 9。73 9。73 最大剪力（kN） 260.85 256.58 358.67 358。67 基坑内侧最大弯矩(kN。m) 0.00 0.00 0。00 0.00 3 基坑外侧最大弯矩(kN。m） 426.87 898.91 498.91 498。91 最大剪力（kN） 252。23 257。63 346.82 346。82 基坑内侧最大弯矩（kN。m） 0.00 0.00 0.00 0.00 4 基坑外侧最大弯矩(kN。m) 257。01 98。88 300.38 300.38 最大剪力（kN) 107。64 0.00 148。00 148。00 支护桩采用预应力管桩PRC—I 800B110型，根据四川标准《混合配筋预应力混凝土管桩》DBJT20-60，极限弯距为1145kN·m，抗裂弯距为547kN·m. 本剖面采用经典法进行计算，得到支护桩最大弯距值为898.91kN·m；若采用弹性法进行计算，得到支护桩最大弯距值为426.87kN·m。从多年经验以及设计方案专家评审会得到的结果，本设计采用较大的经典法进行支护桩配筋计算。荷载安全分项系数按1。2考虑,即 1.2＊898。91kN。m≈1079kN.m＜1145kN。m，满足规范要求。根据《混凝土结构设计规范》第6。3.9公式： M≤（fyAS+fpyAp）z+∑fyvAsvzsv 考虑斜截面破坏角45°,斜截面水平投影长度c≈0.8m,螺旋箍筋采用光圆钢筋∅8＠200,纵筋采用HRB400 d=22mm，混凝土等级C30。 1145*106=360*AS*400+4＊270＊50.24*400，AS=7800mm2≈21根纵筋,纵筋间距考虑180mm，桩周长=1203.8mm≈1200mm.故800PRC能够替换成1200旋挖灌注桩. 段选筋类型级别钢筋实配［计算]面积号实配值（mm2或mm2/m) 1 纵筋 HRB400 17E16 3418[3267］箍筋 HRB400 E12@150 1508［1042] 2 纵筋 HRB400 17E16 3418[3379] 箍筋 HRB400 E12@150 1508[1042] 3 纵筋 HRB400 21E16 4222[4039］箍筋 HRB400 E12@150 1508［1042] 4 纵筋 HRB400 17E16 3418［3267] 箍筋 HRB400 E12@150 1508[1042］加强箍筋 HRB335 D14＠2000 154 ———--—--—--—-—---—-—--—---—--———-——----———---———-—--—--—-—--——--———--— ［整体稳定验算］ ——--—--—--———-——-———-——----———-—-—--—--——-----———-—-——--—-——---——--——— 计算方法：瑞典条分法应力状态:有效应力法条分法中的土条宽度: 0.40m 滑裂面数据整体稳定安全系数 Ks = 2.079 圆弧半径（m） R = 21。668 圆心坐标X(m) X = -1。721 圆心坐标Y(m) Y = 11.521 ——-—-——-———--——--—-——-————-——--—--—--————----—--——-——————————---——--—- ［抗倾覆稳定性验算 ] ---—---—-————---—-——----—————-———————--—-——---——-————---—---——----—--- 抗倾覆安全系数: Mp——被动土压力及支点力对桩底的抗倾覆弯矩, 对于内支撑支点力由内支撑抗压力决定;对于锚杆或锚索，支点力为锚杆或锚索的锚固力和抗拉力的较小值。 Ma——主动土压力对桩底的倾覆弯矩。注意：锚固力计算依据锚杆实际锚固长度计算。工况1： Ks = 1.385 >= 1.250，满足规范要求。 -—----—-——--——-----——-——-—-----—-—-—---——-——-— ----———--————--—---—--——--—--—---——--—---——-----—-—-—--———---———---——— [ 嵌固深度计算 ] ------—---—————-—-——--—-—----——-——--—-—-——----———-—-—-—-----——--————-- 嵌固深度计算参数：是否考虑坑底隆起稳定性 √ 嵌固深度计算过程：当地层不够时，软件是自动加深最后地层厚度(最多延伸100m）得到的结果。 1）嵌固深度构造要求：依据《建筑基坑支护技术规程》 JGJ 120—2012, 嵌固深度对于悬臂式支护结构ld不宜小于0.8h. 嵌固深度构造长度ld：7.200m. 2) 嵌固深度满足抗倾覆要求: 按《建筑基坑支护技术规程》 JGJ 120—2012悬臂式支护结构计算嵌固深度ld值，规范公式如下：得到ld = 8。600m。 3）嵌固深度满足坑底抗隆起要求：符合坑底抗隆起的嵌固深度ld = 1.500m 满足以上要求的嵌固深度ld计算值=8。600m,ld采用值=10.000m. ============================================================================= -----—————--——-———-———--——-——--—-—--—-—-—-——---—-——-——--—--—-————-—--— ［嵌固段基坑内侧土反力验算 ] -—-—-—-—--——-——-—-———--—-——-—--—-—-—---——---——----—-—-——-——-———--———-- 工况1: Ps = 2826.297 ≤ Ep = 4394.580,土反力满足要求。式中: Ps为作用在挡土构件嵌固段上的基坑内侧土反力合力（kN）； Ep为作用在挡土构件嵌固段上的被动土压力合力（kN）.
