喷灌监理实施细则.doc

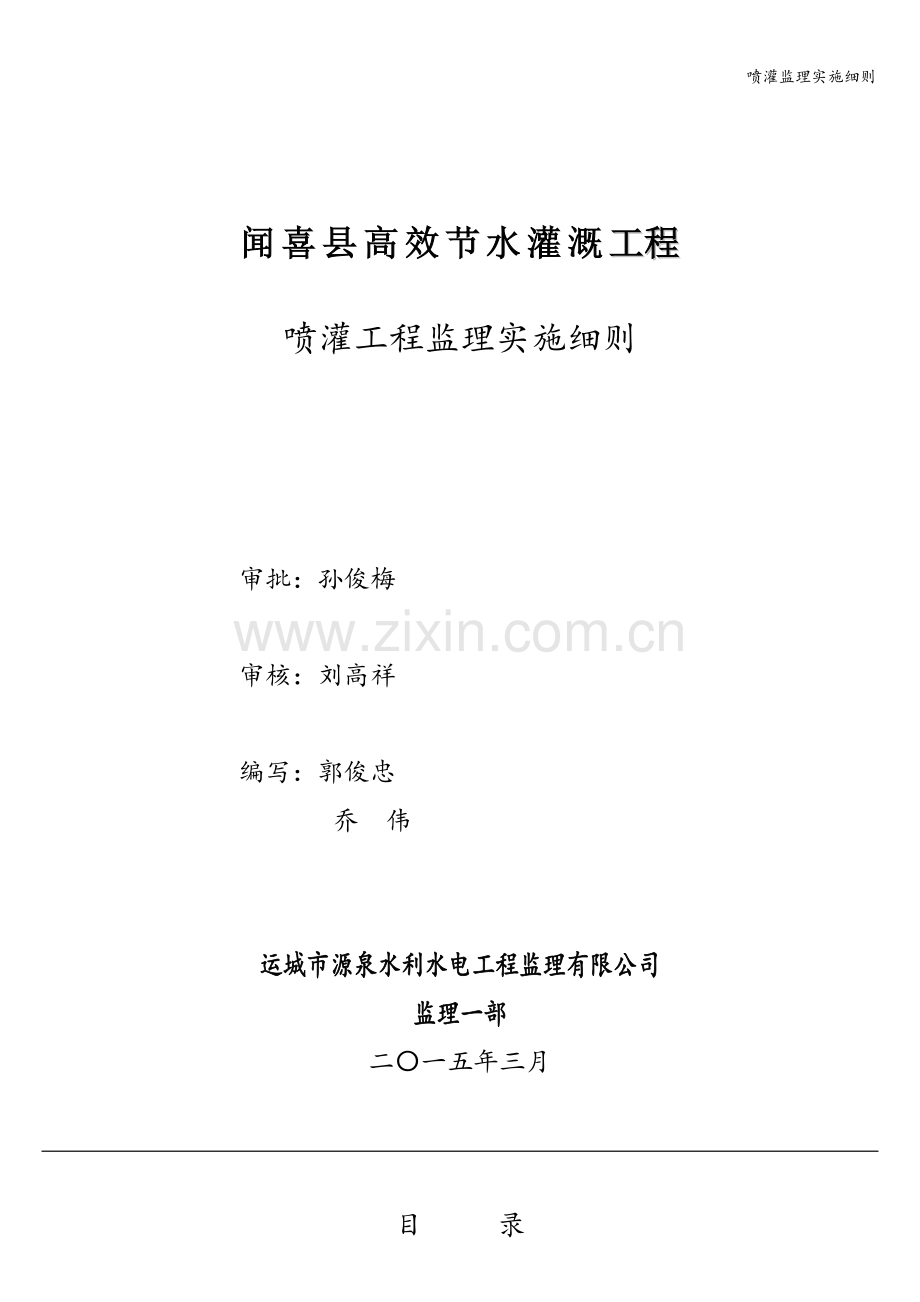

喷灌监理实施细则

闻喜县高效节水灌溉工程

喷灌工程监理实施细则

审批：孙俊梅

审核：刘高祥

编写：郭俊忠
乔 伟

运城市源泉水利水电工程监理有限公司
监理一部
二〇一五年三月

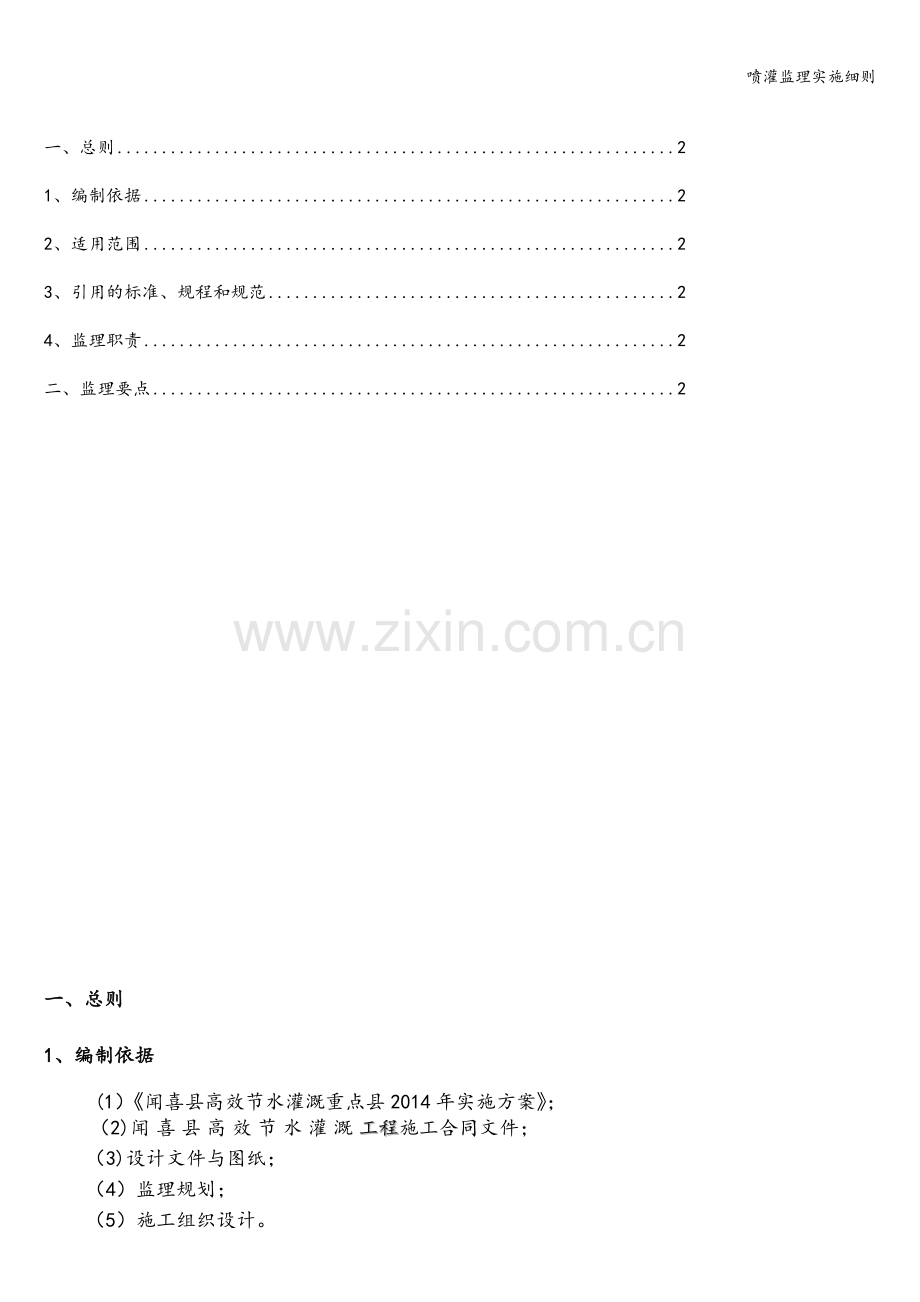

目 录

一、总则 2

1、编制依据 2

2、适用范围 2

3、引用的标准、规程和规范 2

4、监理职责 2

二、监理要点 2

一、总则
1、编制依据
(1）《闻喜县高效节水灌溉重点县2014年实施方案》；
（2)闻喜县高效节水灌溉工程施工合同文件；
（3)设计文件与图纸；
（4）监理规划；
（5）施工组织设计。
2、适用范围
本细则适用于闻喜县高效节水灌溉工程范围内的喷灌工程。
3、引用的标准、规程和规范
（1)《喷灌与微灌工程技术管理规程》(SL236—1999）；
（2）《泵站技术规范（技术管理分册）》（SD204—86）;
（3）《给排水管道施工及验收规范》GB50268—2008
(4）合同文件中的其他标准、规程和规范。
4、监理职责
审查承包人的质量保证体系和措施，核实质量文件;依据工程施工合同文件、设计文件、技术标准对施工全过程进行检查;对关键部位和重要隐蔽工程以及主要工序进行跟踪和旁站监理；建立监理人的实验、监测工作体系；按照施工合同文件的规定对承包人进场的工程设备、原材料、半成品进行抽检和平行检验；调查处理工程质量缺陷和事故，并对重大质量事故督促承包人按照规定上报发包人及有关部门。以单元工程为基础,依据水利部颁发的《水利水电基本建设工程单元工程质量等级评定标准》和《水利水电工程施工质量检验与评定规程》,对承包人评定的工程质量等级进行复核。
二、监理要点
1、材料检验
对喷灌工程所用的设备、管材、配件等材料，会同业主代表、施工单位，对运到施工现场的电机、水泵、薄壁铝合金管（D76＊1。5*6000MM）、法兰、喷头（ZY—2型）及各种配件进行外观检查,必要时对设备、材料的几何尺寸、单位重量按照质量验收标准进行抽查，并对出厂证明书予以签认。严把设备、材料进场关.
2、 运输、搬运或储存
在运输、搬运和储存过程中，一定要文明操作,避免推、摔、拖，不得剧裂撞击，不能与坚硬物撞击，堆放高度不得超过1.5米。
3、喷灌工程监理实施细则

3。1水源工程：水源工程必须按年用水计划和作业计划规定的供水量和供水时间保证供水；水源水质应符合GB5084—92《农田灌溉水质标准》的规定；喷灌工程水源的水质还应符合SLl03—95《微灌工程技术规范》的规定。必要时，应对水源水质进行检测；以机井为水源的水源工程管理，应按有关规范的规定执行。
3。2首部工程:喷灌与微灌工程加压泵站的工程管理，应符合SD204—86《泵站技术规范(技术管理分册）》的要求；自压工程首部的水池及控制设施，应按设计要求及时清淤、清污和维修。

3。3固定压力管道工程：
(1)、灌溉季节前，应对管道进行检查、试水，并应符合下列要求：
①、管道通畅，无漏水现象。
②、控制闸阀启闭灵活、安全保护设备动作可靠。
③、地埋管道的阀门井中无积水，管道的裸露部分完整无损.
④、量测仪表盘面清晰,显示正常.
（2）、灌溉时，如发现管道漏水、控制阀门或安全保护设备失灵，应及时停水检修；若量测仪表显示失准，应及时校正或更换.
（3）、灌溉季节后，应对管道进行维修和保养，内容应包括：冲净泥沙、排放余水；保养安全保护设备和量测仪表；阀门、启闭机构涂油，阀门井加盖;地埋管与地面可拆卸部分的接口处加盖或妥善包扎，地面金属管道表面定期进行防锈处理.寒冷地区，还应对阀门井、干支管接头处及地埋管与地面管道接口处采取防冻措施等.

3．4施工质量控制
3.4.1、田间喷灌工程安装监理的一般规定
（1）目前采用的喷灌工程一般有固定式喷灌和半固定式喷灌.固定式喷灌是干支管埋设在地下的灌溉设施，田间安装部分包括竖管和喷头;半固定式喷灌是干管埋在地下而支管移动,田间安装包括移动式支管、支架、竖管和喷头。
(2）固定式喷灌的竖管和喷头安装前，干支管埋设工程已验收合格；
（3）按设计文件要求,安装前核对支管及喷头的设备规格、型号、数量和连接尺寸，进行外观质量检查；
（4）应对喷头进行抽检，抽检数量不少于三件，抽检不合格，再取双倍进行不合格项目的复测。复测结果如仍有一件不合格，则全批作为不合格。
3。4。2、田间喷灌工程安装监理要点
(1）固定式喷灌的竖管和喷头安装
①按设计要求将竖管与支管连接，再将喷头安装在竖管上；
②检查竖管外螺纹是否有碰伤现象,竖管安装应垂直、稳定；
③检查喷头各转动部分动作是否灵活，弹簧是否锈蚀；
④支管与竖管、竖管与喷头的连接应密封可靠.
（2）半固定式喷灌的安装

①应对移动管道逐节进行检查，管和管件应齐全、清洁、完好，止水橡胶圈应洁净、具有弹性；
②管道铺设应从进水口开始逐节进行；
③管接头的偏转角不应超过规定值；
④支架和竖管应稳定直立，竖管与喷头的连接应密封可靠.
4．其它
本细则的解释权归源泉监理公司监理一部.
