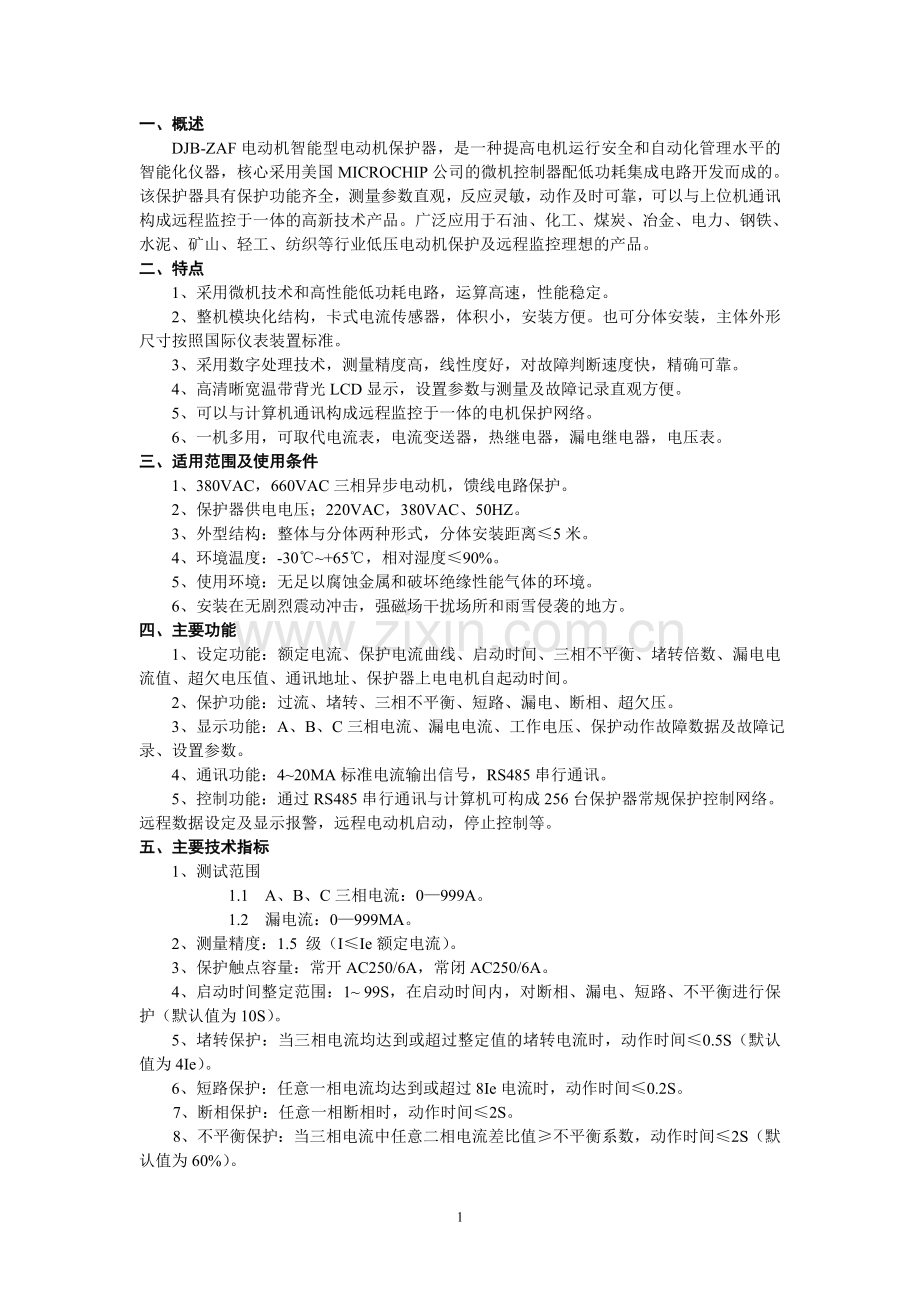

一、概述
DJB-ZAF电动机智能型电动机保护器，是一种提高电机运行安全和自动化管理水平的智能化仪器，核心采用美国MICROCHIP公司的微机控制器配低功耗集成电路开发而成的。该保护器具有保护功能齐全，测量参数直观，反应灵敏，动作及时可靠，可以与上位机通讯构成远程监控于一体的高新技术产品。广泛应用于石油、化工、煤炭、冶金、电力、钢铁、水泥、矿山、轻工、纺织等行业低压电动机保护及远程监控理想的产品。
二、特点
1、采用微机技术和高性能低功耗电路，运算高速，性能稳定。
2、整机模块化结构，卡式电流传感器，体积小，安装方便。也可分体安装，主体外形尺寸按照国际仪表装置标准。
3、采用数字处理技术，测量精度高，线性度好，对故障判断速度快，精确可靠。
4、高清晰宽温带背光LCD显示，设置参数与测量及故障记录直观方便。
5、可以与计算机通讯构成远程监控于一体的电机保护网络。
6、一机多用，可取代电流表，电流变送器，热继电器，漏电继电器，电压表。
三、适用范围及使用条件
1、380VAC，660VAC三相异步电动机，馈线电路保护。
2、保护器供电电压；220VAC，380VAC、50HZ。
3、外型结构：整体与分体两种形式，分体安装距离≤5米。
4、环境温度：-30℃~+65℃，相对湿度≤90%。
5、使用环境：无足以腐蚀金属和破坏绝缘性能气体的环境。
6、安装在无剧烈震动冲击，强磁场干扰场所和雨雪侵袭的地方。
四、主要功能
1、设定功能：额定电流、保护电流曲线、启动时间、三相不平衡、堵转倍数、漏电电流值、超欠电压值、通讯地址、保护器上电电机自起动时间。
2、保护功能：过流、堵转、三相不平衡、短路、漏电、断相、超欠压。
3、显示功能：A、B、C三相电流、漏电电流、工作电压、保护动作故障数据及故障记录、设置参数。
4、通讯功能：4~20MA标准电流输出信号，RS485串行通讯。
5、控制功能：通过RS485串行通讯与计算机可构成256台保护器常规保护控制网络。远程数据设定及显示报警，远程电动机启动，停止控制等。
五、主要技术指标
1、测试范围
1.1 A、B、C三相电流：0—999A。
1.2 漏电流：0—999MA。
2、测量精度：1.5 级（I≤Ie额定电流）。
3、保护触点容量：常开AC250/6A，常闭AC250/6A。
4、启动时间整定范围：1~ 99S，在启动时间内，对断相、漏电、短路、不平衡进行保护（默认值为10S）。
5、堵转保护：当三相电流均达到或超过整定值的堵转电流时，动作时间≤0.5S（默认值为4Ie）。
6、短路保护：任意一相电流均达到或超过8Ie电流时，动作时间≤0.2S。
7、断相保护：任意一相断相时，动作时间≤2S。
8、不平衡保护：当三相电流中任意二相电流差比值≥不平衡系数，动作时间≤2S（默认值为60%）。
9、漏电保护；当电机漏电电流≥漏电流整定值，动作时间≤0.2S（默认值为50MA）。
10、过流保护：当电机的电流≥1.2Ie时，保护器按反时过流保护，动作时间见图一（默认值为1）。
11、过压保护：工作电压≥过压电压整定值，动作时间≤5S。
12、欠压保护：工作电压≤欠压电压整定值，动作时间≤10S。
13、4~ 20MA电流输出精度：0.3%F.S（20MA对应额定值）。

注：表中Iw为工作电流，Ie为额定电流。图一
六、操作说明及显示
1、按键说明
设置键：电机未运行或故障时，按此键进入保护参数设置状态。见图二
移位键：设置状态下选择设置的字位（该字位闪烁）。
数据键：设置状态下对应闪烁字位数每按一次加1。
复位键：在设置状态下按此键退出设置状态并确认设置值，保护动作后按此键保护器复位。
2、运行操作
2.1 当电机运行时按设置键无效，当电机未运行或故障时按设置键修改设定值和查寻设定值。
2.2 运行时按移位键显示一次电压值和漏电电流值，如配合复位键可定位显示电压值和漏电电流值。
2.3 运行时按数据键可查寻最近3次故障记录。
2.4 运行时按复位键一次可定位显示当前显示状态，按复位键二次正常轮流显示A、B、C三相电流值。
3、当上位机与保护器正常通讯，面板通讯指示灯闪烁。
4、故障显示
当电机运行存在故障时，保护器故障指示灯闪烁，达到设定技术指标时保护器动作，故障指示灯常亮，LCD首2位或首位指示相应故障代号（见图三）。故障排除后按复位键保护器正常启动，按数据键可查寻最近3次故障记录。

七、外型结构及安装尺寸、接线
（一）结构及安装尺寸

说明：适用于配在1A、10A、30A、50A、100A、200A规格漏电零序互感器。

说明：适用于配在400A、600A规格漏电零序互感器

（二）接线方法
1、一次接线

2、二次接线

注意事项
1、保护器安装接线时，应接各接线端子用途正确连接。
a、01 02端子；电源（AC220V、380V）输入、应接自一次主回路的空气开关前端或专用电源。
b、03 04端子：保护出口J1（常闭）。
c、05 06端子：保护出口J2（常开）或自起动（用户自选其一）。
d、07 08端子：漏电保护传感器输入（K1、K2）。
e、09 10端子：RS485通讯规约或4~20MA电流输出。
2、保护器的工作电源应接控制回路上，注意标称电压与实际电压应相符。
3、各项保护设定值应正确无误，不用的选项应放弃设定。
4、根据电动机的额定电流值，选择相应电流规格的保护器。
5、当三相电缆线可直接穿过保护器的三相穿线孔时，可不拆卡式电流传感器；若不能直接穿过保护器的三相穿线孔时，可把卡式电流传感器拆成两半，再把电缆线卡入式电流传感器内，然后把卡式电流传感器组合成一体，并把固定螺丝扭紧。
6、保护器配用电流变比互感器时，若设备现场或控制室需电流表显示时，最好另配一个电流变比互感器，不然对配带电流表的那相电流显示会有所影响。
八、选型
1、型号、规格及含义

2、选型表
2.1、电流规格选型（以一次系统380V为例）

2.2、电流互感器
电流规格在200A以上需要配电流互感器。
2.3、漏电电流互感器
电流规格在200A以下（含200A）配用孔径为 44mm的零序互感器，电流规格在200A规格以上的配用90mm的零序互感器。
3、选型技术数据说明
3.1、分体的保护器主体与分体之间的标准线长度为60cm，如果不能满足使用或需特殊要求时，请选型订货时注明。
3.2、选择漏电功能时，应选取相应的漏电互感器的穿线孔径（电机ABC三线一同穿过）；馈线保护，A、B、C、N四线同时穿过，把地线分开。
3.3、通讯规约采用a、b两种方式通讯，保护装置与主机之间的距离≤1200m，通讯导线采用屏蔽双绞线。
3.4 、400A规格需要配400A/5A的电流互感器，600A规格需要配600A/5A的电流互感器。
3.5、功能表

注：带●标记项为保护装置具备的基本功能或配置；
带○标记项为保护装置具备此项功能但需选型时指定；
带×标记项为保护装置不具备或不需此项功能。
九、远程通讯协议
·Rs485口，半双工。
·主从式通讯，即从机根据主机的命令作出应答，保护器作为从机。
·选用自定义协议，波特率9600bps，奇偶不校验，8位数据位，1位停止位。ASCⅡ码发送。
1、 主设备发送命令：

例（1）：从机地址为21，命令停机：
主设备发：5BH；30，30，32，31；32，32；5DH开始；地址；功能码；结束。[002122]
2、 要求读从机当前数据，从机回送数据

控制字节说明：
控制字节1：00电机停机状态。 10电机启动状态。
控制字节2：01电机故障：过流。02电机故障：堵转。04电机故障：不平衡。 08电机故障：断相。10电机故障：电压欠压。 20电机故障：电压过压。40电机故障：短路。 80电机故障：漏电。
控制字节3：00电机未跳闸。08电机故障已跳闸。
未定义：6位备用。
例（2）：从机地址0021，要示求读取当前数据：
主设备发：5BH；30，30，32，31；30，30；5DH。开始；地址；功能码；结束。[002100]
从设备回：5BH；30，30，32，31；30，30；30，30，31，35，2E，34，33；开始［； 地址 ；功能码； A相电流：0015.43（A）； 30，30，31，32，2E，33，34；30，30，31，33，2E，34，35； B相电流：0012.34 （A）， C相电流：0013.45 （A）30，32，33，31；31，30；30，30；30，30；电压：231V 电机已启动；未故障； 未跳闸 30，30，30，30，30，30；5DH
备用6位； 结束］ （共45位）
3.要求读取设置值（举例说明）：
例（3）：从机地址0021，要求读取设置值；
主设备发：5BH；30，30，32，31；34，34；5DH。开始；地址：功能码；结束。[002144]
从设备回：5BH；30，30，32，31；34，34；3X，3X，2EH，3X，3X
开始[； 地址 ；功能码； 额定电流；XX.XX（或XXX..X）；
30，3X； 3X，3X；3X，3X； 30，3X；
过流曲线（01~05）；启动时间（00~99） 不平衡（00%~99%）；堵转（03~08）
30，3X，3X，3X； 30，3X，3X，3X； 30，3X，3X，3X；
漏电（0000~0999）； 欠压（0000~0999）；过压（0000~0999）；
30，3X，3X，3X， 30，30，30，30，30，30，30，30：5DH
自启动时间（0000~0999）； 备用8位； 结束] （共45位）。
4.要求修改设置值（在电机停机状态才可以设置）：
例（4）：从机地址0021，要求修改设置值：
主设备发：[002155XX.XX0XXXXX0X0XXX0XXX0XXX0XXX00000000]
转换为ASCⅡ码：5BH；30，30，32，31；35，35；3X，2EH，3X，3X 开始[； 地址 ；功能码；
额定电流：XX.XX（或XXX.X）；30，3X； 3X，3X； 3X，3X； 30，3X；
过流曲线（01~05）；启动时间（00~99）；不平衡（00%~99%）；堵转（03~08）30，3X，3X，3X； 30，3X，3X，3X； 30，3X，3X，3X；
漏电（0000~0999）；欠压（0000~0999）；过压（0000~0999）；
30，3X，3X，3X； 30，30，30，30，30，30，30，30； 5DH
自启动时间（0000~0999）； 备用8位 结束] （共45位）。
