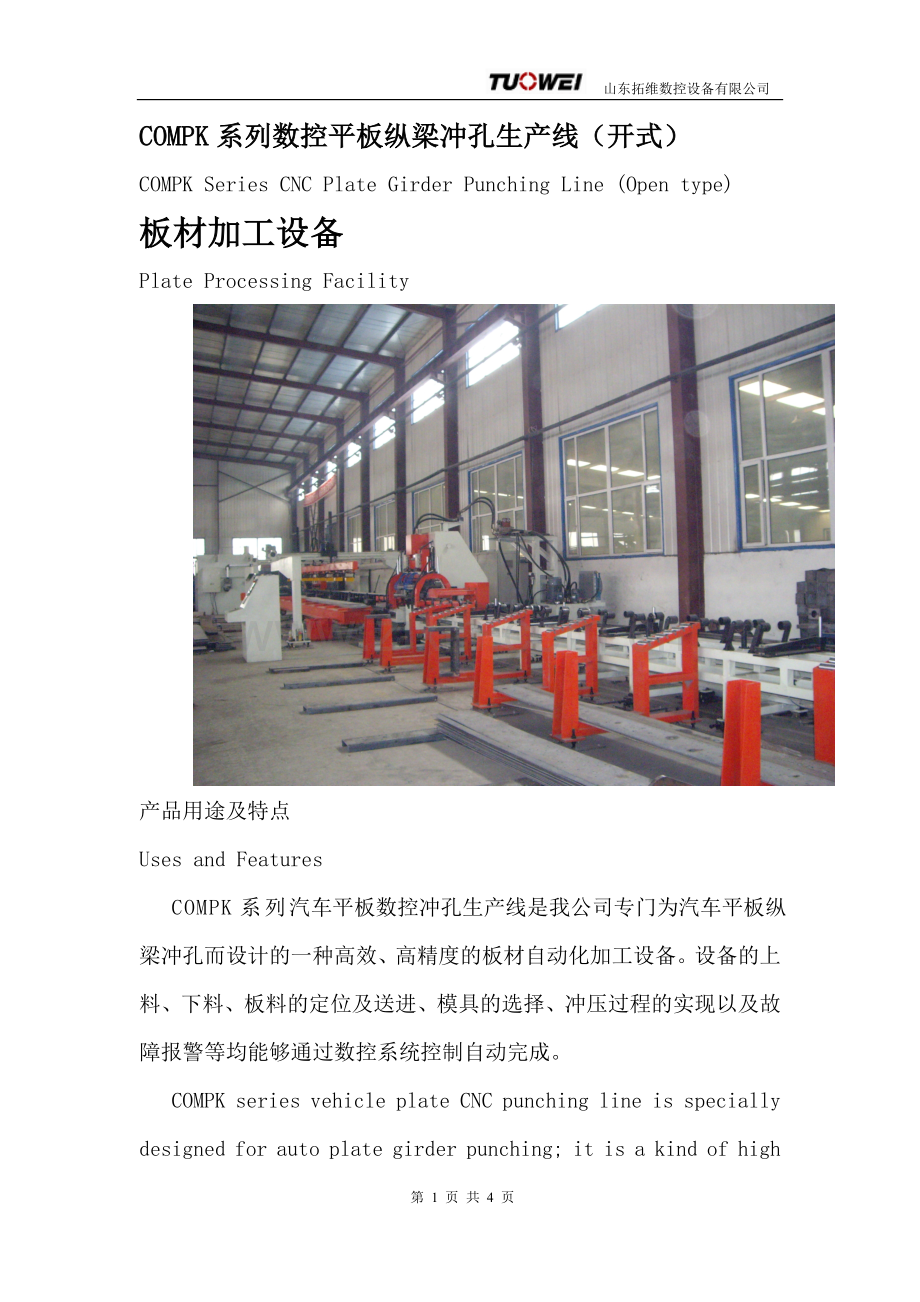

COMPK系列数控平板纵梁冲孔生产线（开式）
COMPK Series CNC Plate Girder Punching Line (Open type)
板材加工设备
Plate Processing Facility

产品用途及特点
Uses and Features
COMPK系列汽车平板数控冲孔生产线是我公司专门为汽车平板纵梁冲孔而设计的一种高效、高精度的板材自动化加工设备。设备的上料、下料、板料的定位及送进、模具的选择、冲压过程的实现以及故障报警等均能够通过数控系统控制自动完成。
COMPK series vehicle plate CNC punching line is specially designed for auto plate girder punching; it is a kind of high efficiency, high precision automatic plate processing equipment. The load, lay-off, positioning and feeding plat, choosing of the mould, the realization of the punching process and fault alarm, etc all can be finished automatically by the CNC system.

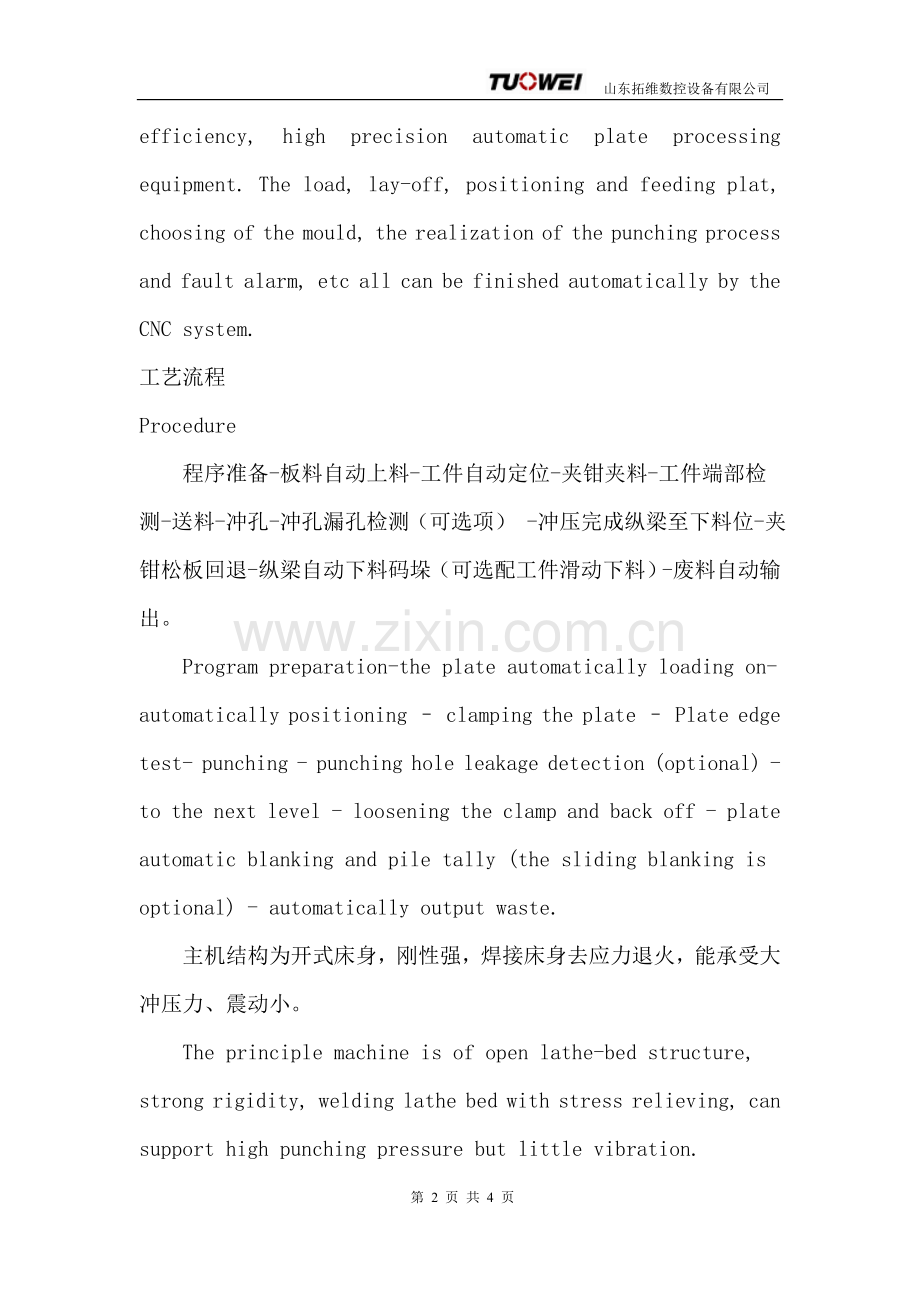

工艺流程
Procedure
程序准备-板料自动上料-工件自动定位-夹钳夹料-工件端部检测-送料-冲孔-冲孔漏孔检测（可选项） -冲压完成纵梁至下料位-夹钳松板回退-纵梁自动下料码垛（可选配工件滑动下料）-废料自动输出。
Program preparation-the plate automatically loading on- automatically positioning – clamping the plate – Plate edge test- punching - punching hole leakage detection (optional) - to the next level - loosening the clamp and back off - plate automatic blanking and pile tally (the sliding blanking is optional) - automatically output waste.
主机结构为开式床身，刚性强，焊接床身去应力退火，能承受大冲压力、震动小。
The principle machine is of open lathe-bed structure, strong rigidity, welding lathe bed with stress relieving, can support high punching pressure but little vibration.
模具采用直列式布置，有可靠的压卸料装置（氮气缸压料）；废料不反弹；采用随动式压料，压料板长期使用不变形；模具更换快捷。
The modules are In-line arrangement, with reliable press and discharge device (nitrogen cylinder pressure); Waste not rebound; adopt master-slave swaging, pressure plate can be used for a long time without deformation; fast module changing.
主要技术参数及指标
The technical parameters:
板料厚度
Thickness
4～12 mm
最大拉伸强度
Max. Tensile Strength
δb =510～950N/㎟
最大重量
Max. Weight
550kg
长度
Length
4000～12000mm（可定制）

宽度
Width
250～600mm
主机形式
The Structure Type
开式
Open type
主机公称压力
Nominal Pressure
800KN、1200KN、1600KN（可选配optional）

模具数量
Number of Module
20位、25位

X 轴送进速度
X Axis Feeding Speed
50m/min
Y 轴送进速度
Y Axis Feeding Speed
30m/min
最大冲孔直径
Max. Punching Diameter
60mm（可定制optional）

控制轴数
Control Axes
3轴
3 axes
台车承重
The load-bearing of Cart
20T
整机功率
Total power
45KW（标配Standard）

设备占地尺寸（长×宽×高）
Overall Dimension
（L×W×H）
30000×7500×4500mm（标配Standard）

整机重量
Total Weight
约55T（标配）
About 55T（Standard）
备注：此系列设备可选择加装等离子切割单元、漏孔检测单元。
