关于故障图的一个重要问题向通报:
一.项目二排除故障的电路图有问题，不能正常工作。见下图：左面的元件是的我按照中间继电器KA2的实际联接方式绘制的原理图，右面的是厂家给出的原理图。

图中的中间继电器KA2（JZ11-44JP/5/380V）不是说明书中标注的那样跳闸线圈“P“从c进d出。而是从c点进经过线圈后从9、10点间的常开点引出至9号端子（元件内部连线）。而且10号端子在内部也没有接线。即c号端子、10号端子并没有接线，是空端子。我拆了五个元件都一样，说明厂家的说明书有问题
按照元件的实际结构，我以前给你的实际接线图就有错误了。
所以，必须将以前的两个图替换下来。否则电路不能正常工作，影响集训及比赛。

该问题我以向王总汇报了

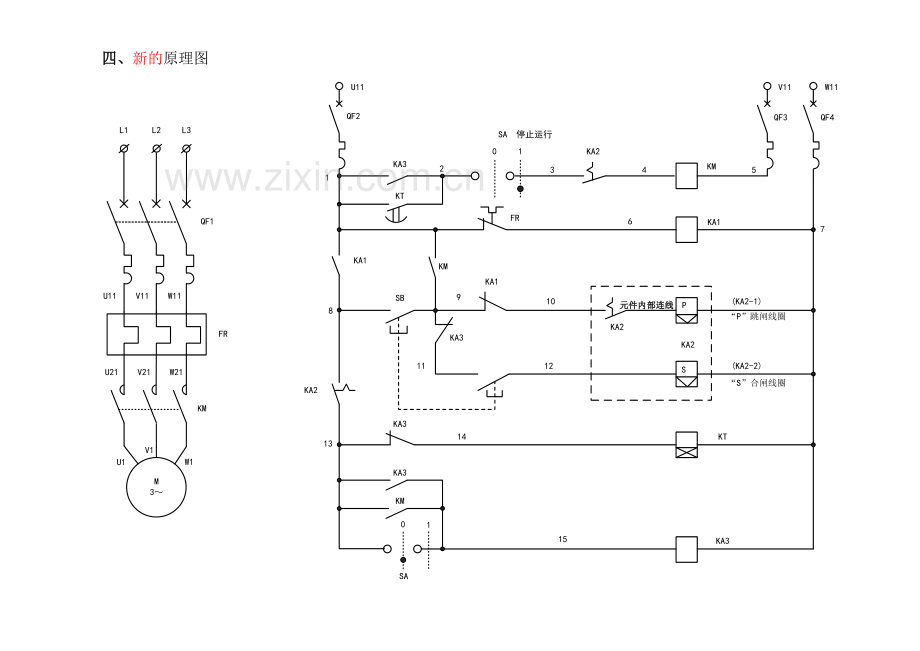

四、新的原理图

 五．新的电路实际接线图
