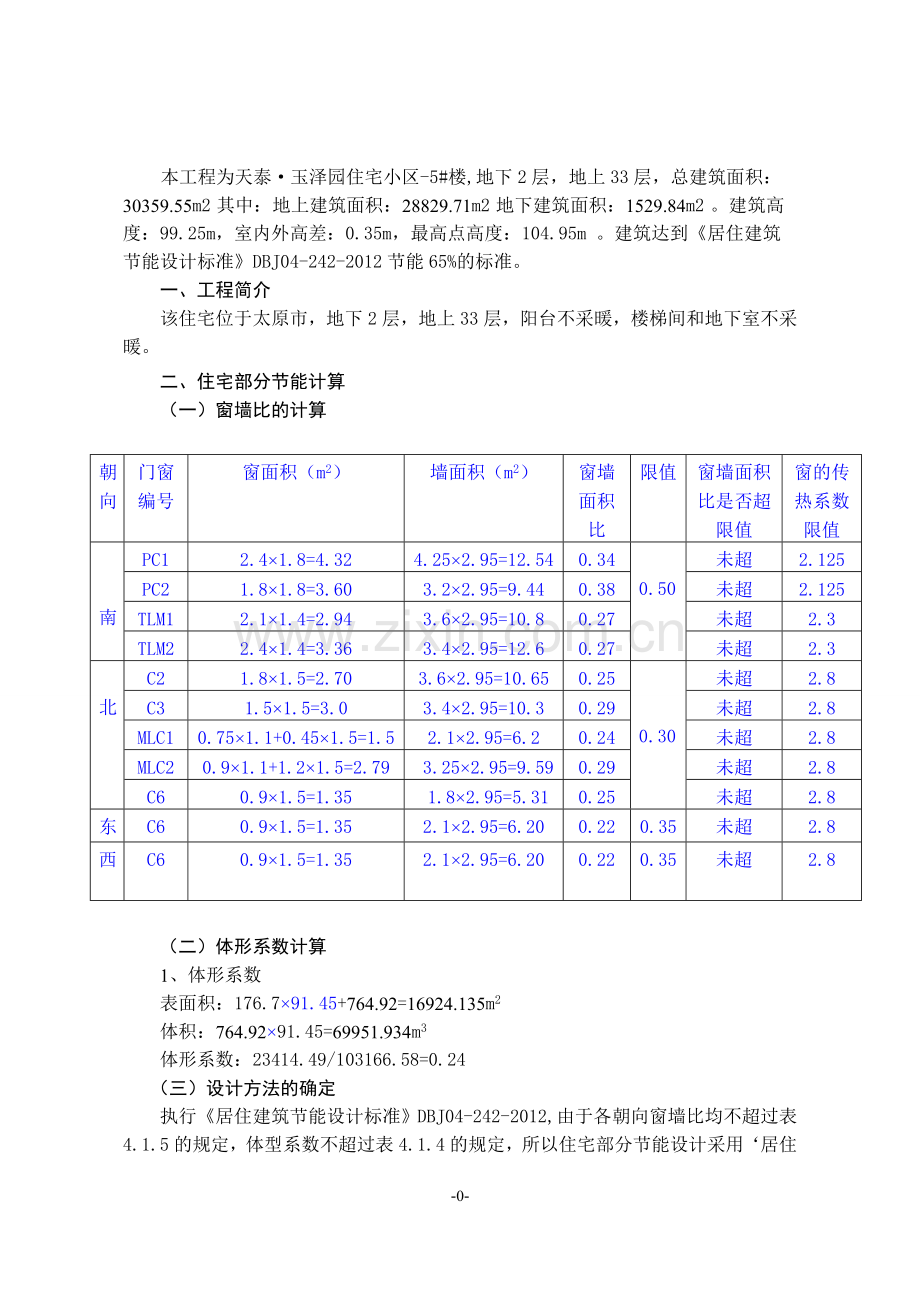

本工程为天泰·玉泽园住宅小区-5#楼,地下2层，地上33层，总建筑面积：30359.55m2 其中：地上建筑面积：28829.71m2 地下建筑面积：1529.84m2 。建筑高度：99.25m，室内外高差：0.35m，最高点高度：104.95m 。建筑达到《居住建筑节能设计标准》DBJ04-242-2012节能65%的标准。
一、工程简介
该住宅位于太原市，地下2层，地上33层，阳台不采暖，楼梯间和地下室不采暖。
二、住宅部分节能计算
（一）窗墙比的计算

朝向
门窗
编号
窗面积（m2）
墙面积（m2）
窗墙面积比
限值
窗墙面积比是否超限值
窗的传热系数限值

南
PC1
2.4×1.8=4.32
4.25×2.95=12.54
0.34

0.50
未超
2.125
PC2
1.8×1.8=3.60
3.2×2.95=9.44
0.38
未超
2.125
TLM1
2.1×1.4=2.94
3.6×2.95=10.8
0.27
未超
2.3
TLM2
2.4×1.4=3.36
3.4×2.95=12.6
0.27
未超
2.3

北
C2
1.8×1.5=2.70
3.6×2.95=10.65
0.25

0.30

未超
2.8
C3
1.5×1.5=3.0
3.4×2.95=10.3
0.29
未超
2.8
MLC1
0.75×1.1+0.45×1.5=1.5
2.1×2.95=6.2
0.24
未超
2.8
MLC2
0.9×1.1+1.2×1.5=2.79
3.25×2.95=9.59
0.29
未超
2.8
C6
0.9×1.5=1.35
1.8×2.95=5.31
0.25
未超
2.8
东
C6
0.9×1.5=1.35
2.1×2.95=6.20
0.22
0.35
未超
2.8
西
C6
0.9×1.5=1.35
2.1×2.95=6.20
0.22
0.35

未超
2.8

（二）体形系数计算
1、体形系数
表面积：176.7×91.45+764.92=16924.135m2
体积：764.92×91.45=69951.934m3
体形系数：23414.49/103166.58=0.24
（三）设计方法的确定
执行《居住建筑节能设计标准》DBJ04-242-2012,由于各朝向窗墙比均不超过表4.1.5的规定，体型系数不超过表4.1.4的规定，所以住宅部分节能设计采用‘居住建筑节能设计登记表”。

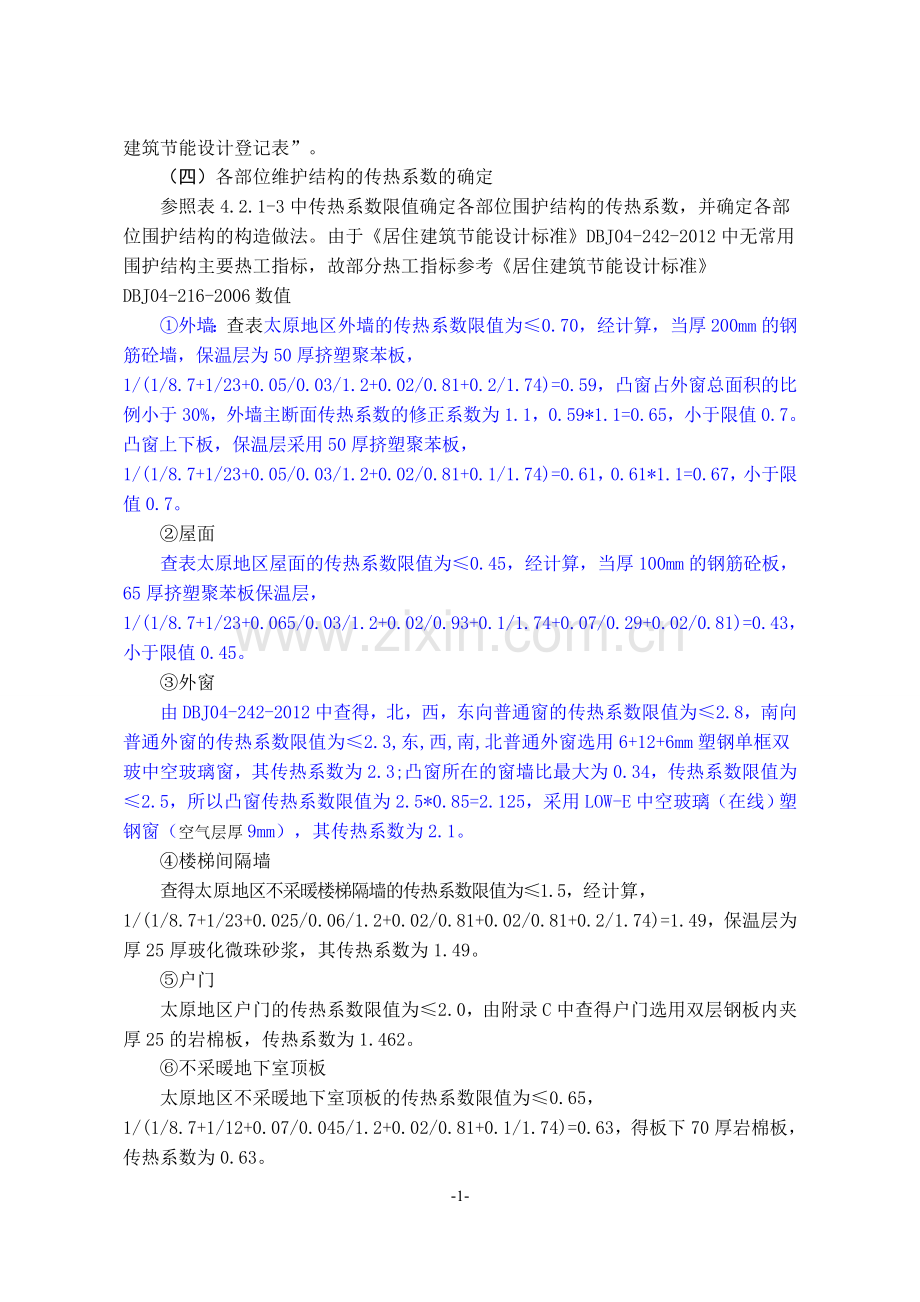

（四）各部位维护结构的传热系数的确定
参照表4.2.1-3中传热系数限值确定各部位围护结构的传热系数，并确定各部位围护结构的构造做法。由于《居住建筑节能设计标准》DBJ04-242-2012中无常用围护结构主要热工指标，故部分热工指标参考《居住建筑节能设计标准》DBJ04-216-2006数值
①外墙：查表太原地区外墙的传热系数限值为≤0.70，经计算，当厚200mm的钢筋砼墙，保温层为50厚挤塑聚苯板，1/(1/8.7+1/23+0.05/0.03/1.2+0.02/0.81+0.2/1.74)=0.59，凸窗占外窗总面积的比例小于30%，外墙主断面传热系数的修正系数为1.1，0.59*1.1=0.65，小于限值0.7。 凸窗上下板，保温层采用50厚挤塑聚苯板，1/(1/8.7+1/23+0.05/0.03/1.2+0.02/0.81+0.1/1.74)=0.61，0.61*1.1=0.67，小于限值0.7。
②屋面
查表太原地区屋面的传热系数限值为≤0.45，经计算，当厚100mm的钢筋砼板，65厚挤塑聚苯板保温层，1/(1/8.7+1/23+0.065/0.03/1.2+0.02/0.93+0.1/1.74+0.07/0.29+0.02/0.81)=0.43，小于限值0.45。
③外窗
由DBJ04-242-2012中查得，北，西，东向普通窗的传热系数限值为≤2.8，南向普通外窗的传热系数限值为≤2.3,东,西,南,北普通外窗选用6+12+6mm塑钢单框双玻中空玻璃窗，其传热系数为2.3;凸窗所在的窗墙比最大为0.34，传热系数限值为≤2.5，所以凸窗传热系数限值为2.5*0.85=2.125，采用LOW-E中空玻璃（在线）塑钢窗（空气层厚9mm），其传热系数为2.1。
④楼梯间隔墙
查得太原地区不采暖楼梯隔墙的传热系数限值为≤1.5，经计算，1/(1/8.7+1/23+0.025/0.06/1.2+0.02/0.81+0.02/0.81+0.2/1.74)=1.49，保温层为厚25厚玻化微珠砂浆，其传热系数为1.49。
⑤户门
太原地区户门的传热系数限值为≤2.0，由附录C中查得户门选用双层钢板内夹厚25的岩棉板，传热系数为1.462。
⑥不采暖地下室顶板
太原地区不采暖地下室顶板的传热系数限值为≤0.65，1/(1/8.7+1/12+0.07/0.045/1.2+0.02/0.81+0.1/1.74)=0.63，得板下70厚岩棉板，传热系数为0.63。
⑦阳台门门芯板
阳台门选用塑钢型材内夹厚25的岩棉板，传热系数为1.609。
经计算，1/(1/8.7+1/23+0.025/0.045/1.2)=1.609，小于限值1.7。
⑧变形缝
变形缝两侧墙体采用20厚挤塑聚苯板，经计算，1/(1/8.7+1/23+0.02/0.03/1.2+0.02/0.81+0.2/1.74)=1.17，小于限值1.5。
屋面和变形缝口部应用挤塑聚苯板封闭,其深度不小于300mm。
经计算，由于住宅部分各围护结构的传热系数均不大于其传热系数限值。所以节能达到规范要求的节能65%设计标准.

维护结构的建筑做法、传热系数
及其修正系数、传热面积汇总表
部位
做法
传热系数
K[W/m2·k]
传热系数限值
K[W/m2·k]
屋面
1. 40厚C20细石混凝土，内配φ4@150X150钢筋网片
2. 10厚低标号砂浆隔离层
3. 3+3厚自粘防水卷材,本道卷材横纵搭接>100均用配套粘结剂满粘密实
4. 20厚1:3水泥砂浆找平层
5. 30厚（最薄处）1:6水泥焦渣找2%坡,振捣密实，表面抹光
6. 65厚挤塑聚苯板保温层
7. 20厚1:3水泥砂浆找平层
8. 钢筋混凝土楼板
0.43
0.45
外墙
1. 喷或滚刷涂料两遍
2. 1厚聚合物砂浆砂浆抹平
3. 压入耐碱玻纤网
4. 3厚聚合物砂浆
5. 50厚挤塑聚苯板,用专用固定件锚固
6. 挤塑聚苯板专用粘接剂一道
7. 20厚水泥砂浆找平层
8. 8. 基层墙体

0.65
0.70
外窗
普通窗
东,西,南,北普通外窗选用6+12+6mm塑钢单框双玻中空玻璃窗
2.3
南2.5
北东西2.8
凸窗
LOW-E中空玻璃（在线）塑钢窗（凸窗）（空气层厚9）
2.1
2.125
楼梯间隔墙
1. 刷喷内墙涂料
2. 弹性底涂、柔性腻子
3. 2-3厚抗裂砂浆
4. 25厚玻化微珠砂浆
5. 界面砂浆（混凝土墙）
6. 基层墙体
1.49
1.5
户门
双层钢板内夹厚25岩棉板
1.462
2.0
阳台门门芯板
塑钢型材内夹厚25岩棉板
1.609
1.7
不采暖地下室顶板
1. 喷顶棚涂料
2. 2厚面层耐水腻子刮平
3. 5厚粉刷石膏，内压中碱玻纤网格布一层
4. φ6钢筋网双向间距200，与预留钢筋头连接
5. 70厚岩棉板
6. 钢筋混凝土板底预留钢筋头φ6@500，梅花状分布
0.63
0.65
变形缝
变形缝两侧墙体采用20厚挤塑聚苯板，屋面及外墙的缝口采用350厚挤塑板封闭密实，其深度不小于300mm。
1.17
1.5

三、公建部分节能计算
（一）窗墙比的计算
1、南向取最不利的一跨1轴-5轴
窗墙比：
窗面积：SPC10 3.3×2.1=6.93m2
SPM4 2.8×3.0=8.4m2
墙面积：8.5×4.2=35.7m2
窗墙比：15.33/35.7=0.43
2、北向取最不利的一跨3轴-6轴
窗墙比：
窗面积：2.1×1.8=3.78m2
墙面积：3.25×3.35=10.89m2
窗墙比：13.78/10.89=0.35
3、东向 0
4、西向 0
（二）体形系数的计算
表面积：253.7+×4.2+233.30+×3.6+1308.03=3213.45m2
体积： 1968.73×4.2+2127.34×3.6=15927.084m3
体形系数：3213.45/15927.084=0.20
（三）决定节能设计方法：
由于该建筑各朝向的窗墙面积比，天窗与屋顶面积比及体形系数均未超过标准第3.1.3条、表3.2.2-2的规定，所以设计方法采用“建筑热工性能判断表”。
（四）确定围护结构的传热系数及保温措施：
①屋面（无窗部分）
由表B.0.4查得，当保温材料挤塑聚苯板厚度为60mm时，屋顶的传热系数为0.45，小于限值0.45。
②外墙
当保温材料岩棉板厚度为50mm时，墙的传热系数: 1/(1/8.7+1/23+0.04/0.93+0.015/0.07+0.3/0.18/1.25+0.05/0.05/1.2)=0.38
柱的传热系数: 1/(1/8.7+1/23+0.02/0.93+0.015/0.07+0.7/1.74+0.05/0.05/1.2)=0.61
梁的传热系数: 1/(1/8.7+1/23+0.02/0.93+0.015/0.07+0.3/1.74+0.05/0.05/1.2)
=0.71
外墙平均传热系数：
(0.38*11.79+0.61*2.67+0.71*4.49)/(11.79+2.67+4.49)= 0.49
经计算，外墙传热系数0.49，小于限值0.5
③外窗（包括透明幕墙）
根据计算出各朝向的窗墙比，从表3.2.2-2中查出各朝向外窗的传热系数限值，分别为：南向：2.3，北向：2.7，东向：0，西向：0。
由附录B.0.5-1查得当北向外窗采用6+12+6mm塑钢单框双玻中空玻璃窗，K=0.925*2.6=2.41，均小于限值2.7；南向辐射率≤0.25LOW-E（空气层厚9），K=2.11，小于限值2.3。
从表3.2.2-2中查出北、南、西向窗墙比大于0.3，选用绿色辐射率≤0.25LOW-E玻璃，遮阳系数0.38，小于限值0.6。
④玻璃的可见光透射比
按细则3.1.4条的规定各朝向外窗可见光透射比均不应小于0.4。
由附录B.0.5-2查得当外窗玻璃选用无色中空玻璃，中空玻璃的可见光透射比为0.79，LOW-E玻璃的可见光透射比为0.47，满足规范对对可见光透射比不小于0.4的要求。
⑤底面接触室外空气的楼板
由附录B.0.4查得，采暖空调房间与非采暖空调房间的楼板，采用80厚岩棉板K=1/(1/8.7+1/23+0.08/0.05/1.2+0.02/0.81+0.1/1.74+0.06/0.29)=0.56，小于限值，小于限值0.6。
⑥变形缝
屋面和变形缝口部应用100厚岩棉板封闭密实，其深度不小于300mm。

（五）设计判定
由于各围护结构的传热系数、遮阳系数、玻璃的可见光透射比，均符合附录C.0.1表的规定，该建筑围护结构节能设计达到了标准。

围护结构构造做法、系数限值及设计系数汇总表
部位
构造做法
设计系数
系数限值
屋面
屋面
1. 40厚C20细石混凝土，内配%%c4@150X150钢筋网片2. 10厚低标号砂浆隔离层
3. 3+3厚自粘防水卷材,本道卷材横纵搭接>100均用配套粘结剂满粘密实
4. 20厚1:3水泥砂浆找平层
5. 30厚（最薄处）1:6水泥焦渣找2%坡,振捣密实，表面抹光
6. 60厚挤塑聚苯板保温层
7. 20厚1:3水泥砂浆找平层
8. 钢筋混凝土屋面板
0.45
0.55
外墙
外墙
1. 涂料饰面（防水型）
2.15厚聚合物抗裂砂浆（压入抗碱涂塑玻纤网格布一层）
3.机械固定50厚岩棉板
4.基层墙体
0.49
0.6
外窗
南向
辐射率≤0.25LOW-E（空气层厚9）
2.11
2.3
北向
6+12+6mm塑钢单框双玻中空玻璃窗
2.41
2.7
东、西向

底面接触室外空气的楼板
1. 喷顶棚涂料
2. 2厚面层耐水腻子刮平
3. 5厚粉刷石膏，内压中碱玻纤网格布一层
4. Ǿ6钢筋网双向间距200，与预留钢筋头连接
5. 80厚岩棉板
6. 钢筋混凝土板底预留钢筋头Ǿ 6@500，梅花状分布
0.56
0.6

建筑节能计算书

工程名称：天泰·玉泽园住宅小区-5#楼

工程编号： 2357-13-1-5

专 业：建筑

设 计 人：

校 对 人：

审 核 人：

设计时间：2014.1

山西省建筑设计研究院

-7-
