误差校正基本流程
一：总述
机助制图是用计算机来实现制图，将普通图纸上的图件，转化为计算机可识别处理的图形文件。现代计算机技术和自动控制技术的发展，使机助制图技术发展很快。但在图件数字化输入的过程中，通常由于操作误差，数字化设备精度、图纸变形等因素，使输入后的图形与实际图形所在的位置往往有偏差，即存在误差。个别图元经编辑、修改后，虽可满足精度，但有些图元，由于位置发生偏移，虽经编辑，很难达到实际要求的精度，此时，说明图形经扫描输入或数字化输入后，存在着变形或畸变。出现变形的图形，必须经过误差校正，清除输入图形的变形，才能使之满足实际要求。
二：误差校正操作步骤
1：误差校正所需要的三类文件
①、实际控制点文件：用点型或线型矢量化图像上的“+”字格网得到 ；
②、理论控制点文件：根据文件的投影参数、比例尺、坐标系等在“投影变化”模块中所建立的一个相同大小的标准图框；
③、待校正的点、线、面文件；
2：全自动误差校正的基本原理：
系统自动采集实际控制点和理论控制点的坐标值，并计算出实际控制点的误差系数，根据所得到的误差系数来依次校正点、线、面文件；
3：相关步骤
实际控制点文件的建立：打开对应数据“输入编辑”工程；新建一条线文件，取名叫“SZ”线文件，在相关对应的图幅范围内划“+”形，一般对应的也是本图幅范围内的十字交叉处；
理论控制点文件的建立：同上，在“输入编辑”工程里新建一条线文件“TK”代表的是理论线文件；（这条线文件实质上对应的是内图框线文件）
这两个线文件是在“输入编辑”里完成的；

例如：建立的“SZ”文件对照底图画的一个“+”（对应四个角同样位置再画三个同样的标示）；

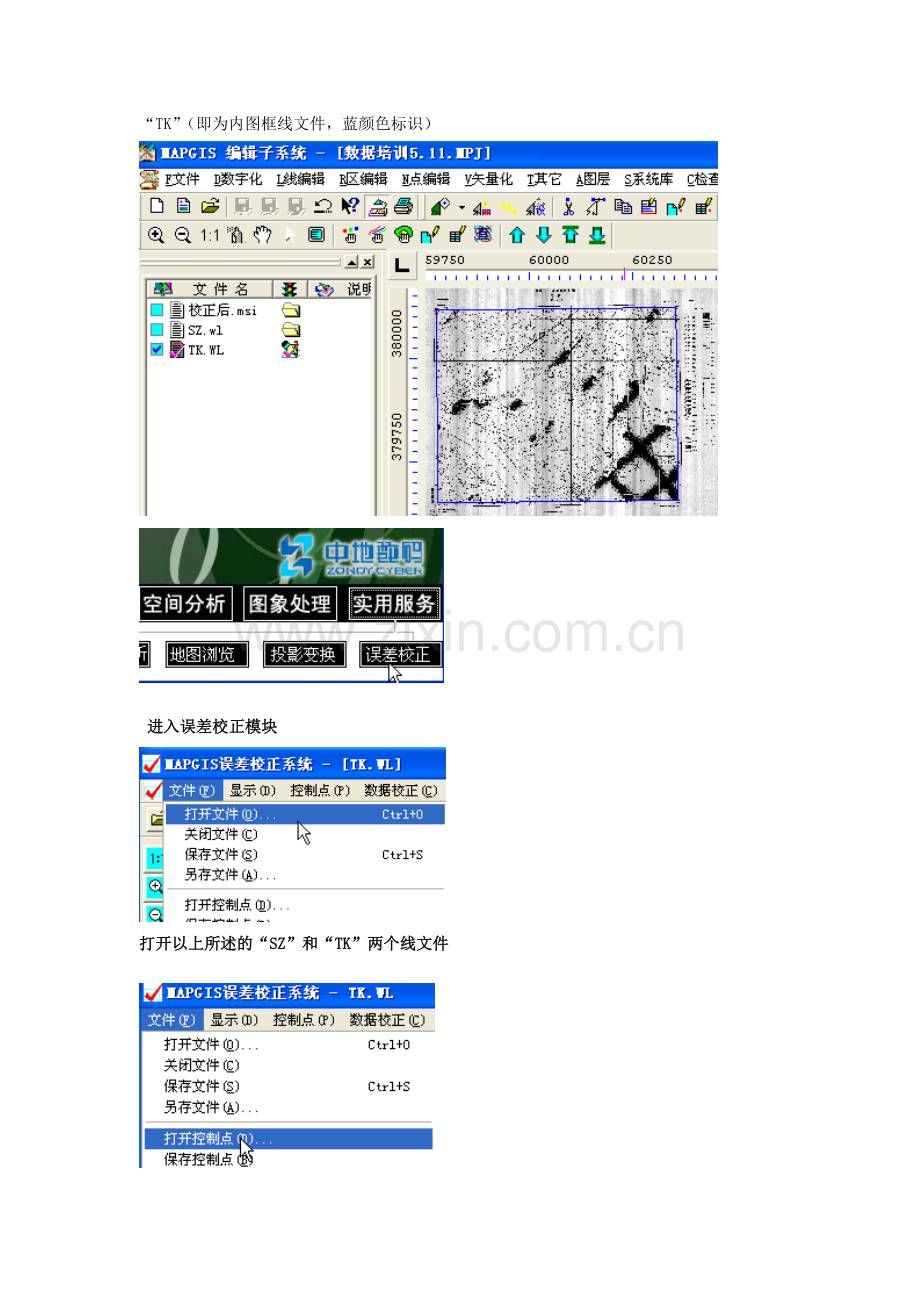

“TK”（即为内图框线文件，蓝颜色标识）

进入误差校正模块

打开以上所述的“SZ”和“TK”两个线文件

再从文件处点击“打开控制点”模块（注意：此时因为没有控制点文件，所以在这个步骤中系统会提示是否新建控制点文件，然后保存）；

点击“控制点”模块；第一步选择“设置控制点参数”；如下图所示：

此时在“采集数据值类型：”后选择“实际值”，按照这样的参数设置；

从上一步点击“确定”按钮后，从“控制点”模块下点击“选择采集文件”按钮；并出现如下对话框：
如上所述“SZ”代表实际值线文件，则把蓝颜色的光标放在“SZ”线文件上；并随之在出现的此对话框上点击“确定”。
接上点击“确定”后从“控制点”模块下选择“自动采集控制点”按钮；
依照以上步骤（对“控制点”模块下的“设置控制点参数”和“选择采集文件”按钮进行新的设置；此时步骤和以上的过程是一致的，只是对应处全部选择“理论值”）：
例如如下图所示：

之后再点击“自动采集控制点”按钮；
出现如下图：
点击“确定”按钮；
之后再从“文件”按钮处“打开文件”，此时打开的文件是需要校正的文件（例如某线文件）；
进行选择三个文件进行右键“复位”

之后选择点击如下图所示例：

如下图点击需要转换的线文件：
此时蓝颜色的光标只是选择需要校正的线文件；如下图：
点击“确定”
再从“文件”菜单下点击“另存文件”按钮，如下图：

出现的“NEWLIN。WL”则为校正后的线文件；点击“确定”另存为；
三 注意
此时校正后的新的线文件则为工程中用的线文件；添加到工程里的线文件则为此校正后的标准线文件，此前的线文件被此代替。
