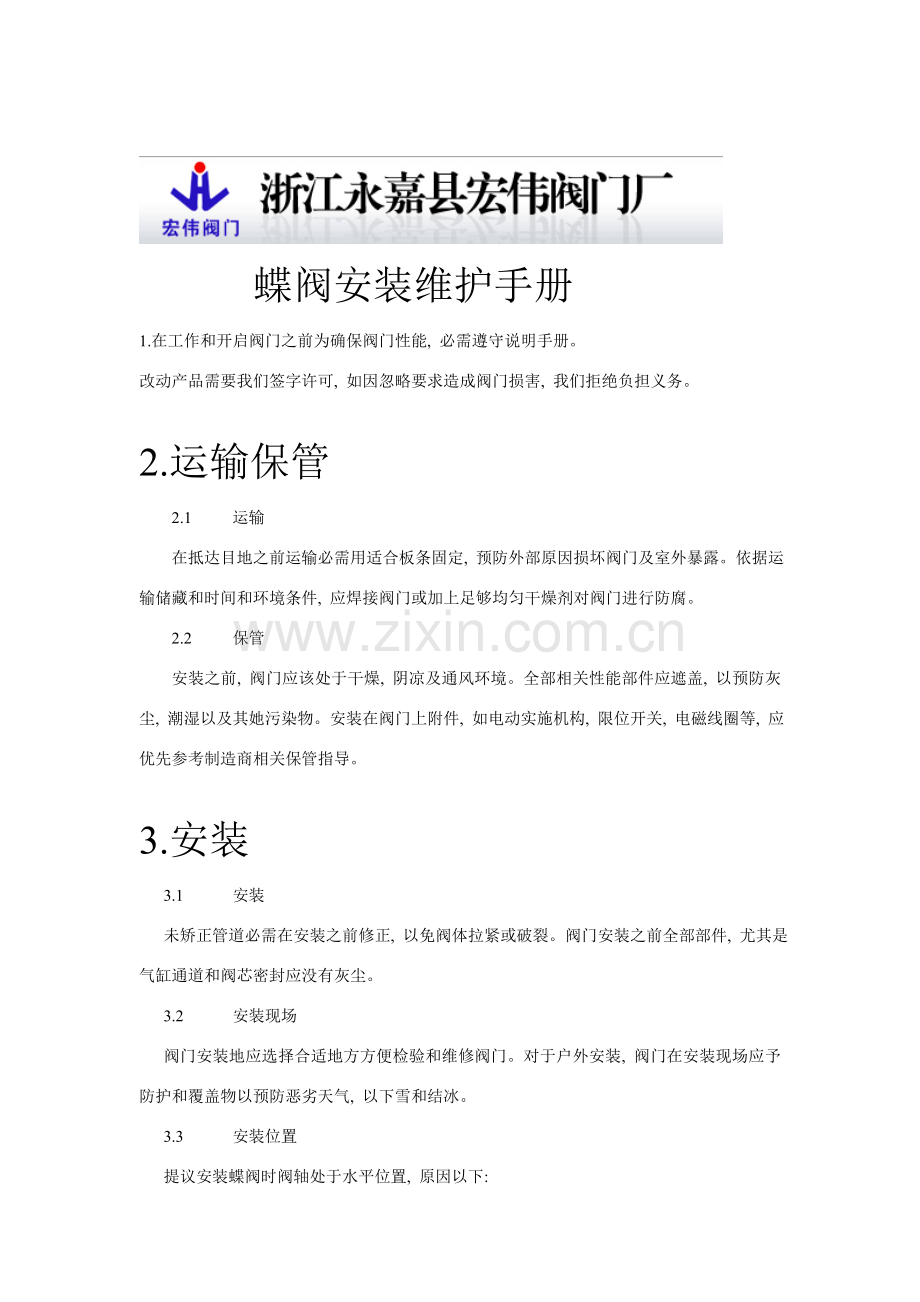

蝶阀安装维护手册.doc

蝶阀安装维护手册1. 在工作和开启阀门之前为确保阀门性能, 必需遵守说明手册。改动产品需要我们签字许可, 如因忽略要求造成阀门损害, 我们拒绝负担义务。2. 运输保管2.1 运输在抵达目地之前运输必需用适合板条固定, 预防外部原因损坏阀门及室外暴露。依据运输储藏和时间和环境条件, 应焊接阀门或加上足够均匀干燥剂对阀门进行防腐。2.2 保管安装之前, 阀门应该处于干燥, 阴凉及通风环境。全部相关性能部件应遮盖, 以预防灰尘, 潮湿以及其她污染物。安装在阀门上附件, 如电动实施机构, 限位开关, 电磁线圈等, 应优先参考制造商相关保管指导。3. 安装 3.1 安装 未矫正管道必需在安装之前修正, 以免阀体拉紧或破裂。阀门安装之前全部部件, 尤其是气缸通道和阀芯密封应没有灰尘。 3.2 安装现场 阀门安装地应选择合适地方方便检验和维修阀门。对于户外安装, 阀门在安装现场应予防护和覆盖物以预防恶劣天气, 以下雪和结冰。 3.3 安装位置 提议安装蝶阀时阀轴处于水平位置, 原因以下: 一.自清污作用 二.均匀阀门阀杆承载力 3.4 压力方向 压力方向通常可能来自两侧, 阀门优先安装方向应压力方向对着阀芯。 3.5 装配 在现场安装之前, 应检验阀门在运输和保管中是否受损, 在建设地阀门应受保护。假如需要使用起重装置, 阀门应钩在起重把手上, 不能钩在实施结构上。 法兰形式是由孔组成, 直线尺寸和孔数能够在标准中查出。 注意: 要小心拧紧螺栓, 拧紧阀体不会造成破裂和撞裂, 不能倾斜拧紧, 要步步拧紧。 电动阀安装和动力连接需要有一个长时间, 必需确保在阀门安装期间连接实施机构整体加热器, 避免形成冷水凝（或用适宜干燥剂来保护实施机构）4. 调试 4.1 综合方法 在阀门工作前, 根本清洁阀体和实施机构。 检验安装时是否损坏阀门涂层, 如有必需, 按说明书修复。 4.2 安全方法 在自动阀门安装区域, 如阀门移动可能会危及大家安全（或动物/物体）, 用户必需确保现场全部移动物件用适宜遮盖物保护。 4.3 气动阀 电磁阀门安装必需尽可能靠近实施气缸, 气管大小与空气容量相关, 阀门安装前, 如有 必需进气孔和电磁阀必需清刷洁净。提议气缸实施机构必需添加润滑油。 规章制度 气动阀门关闭不可很急速, 以避免压力撞击。 4.4 电动阀门 电动实施机构无障碍测试, 我提议我们用户服务教授前来指导。现场电气安装根据各自 连接图。另外, 必需遵守实施机构厂方操作说明。5. 维修 5.1 操作周期 在一年服务周期, 最少4个月操作周期, 全部原件应该检验, 在恶劣工矿下要常常检验。 5.2 检验/加润滑剂 在正常条件下应对阀门进行定时维修和加润滑剂, 对实施机构, 遵守厂家操作指南。6. 故障清理排除阀门泄漏阀门没有完全关闭阀体内部与阀片之间黏有杂物手动阀门轻轻打开阀门重新关紧去除破损部分气动阀门轻轻打开阀门重新关紧电动阀门检验限位开关位子是否正确轻轻打开阀门或重新关紧, 检验 如可能重新限位开关和扭矩开关（依据供给商提议）泄漏在阀门法兰和管道法兰阀片密封损坏拆下阀门按说明更换密封阀门和管道不是平行调整管道法兰排列螺栓法兰不紧加拧紧螺栓阀片不能动电动部件损坏手动阀门检测 清洁阀片 假如需要更换损坏部分气动阀门检验压力 检验电圈是否正常, 检验线圈是否损坏, 检验气缸是否损坏（密封）, 请污和加润滑剂, 如需要更换损坏部件等。（按说明书）阀片不能打开电动阀线圈损坏动力损坏限位开关损坏润滑和加润滑根听说明更换坏部件阀门阻塞 僵化 弄脏拆除阀门清洁, 可能话完全拆卸停止 间断 停滞 不足供给压力不足气动阀检验供给压力, 可能话增加供给压力电磁阀肮脏去除清洁电磁阀, 如可能 加填料活塞杆密封损坏去除并清洁活塞杆密封, 如可能更换加润滑油供给网压力失去管道连接损坏检验管道连接, 紧固 如必需更换气缸密封损坏检验并更换气缸密封, 加润滑经过轴承泄漏密封损坏阀门拆卸, 更换损坏密封7. 总结我们提供以上蝶阀知识, 还有技术文件, 产品信息及应用范围。确保产品特殊部件, 以及适宜供货方法质量优是确保我们销售广泛条件如需要更多信息, 请在任何时间和我们用户服务部联络
