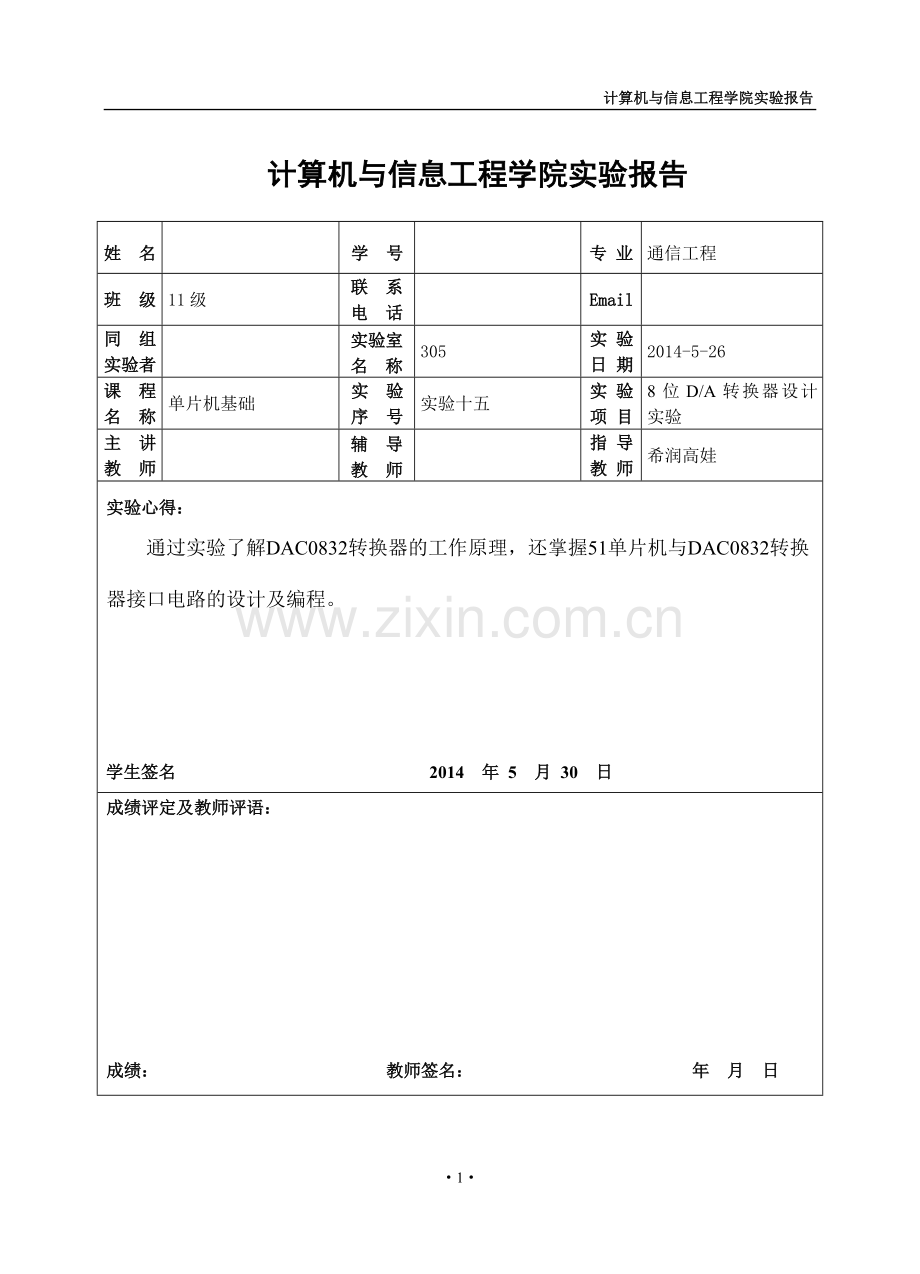

计算机与信息工程学院实验报告
计算机与信息工程学院实验报告
姓 名

学 号

专 业
通信工程
班 级
11级
联 系 电 话

Email

同 组实验者

实验室名 称
305
实 验日 期
2014-5-26
课 程名 称
单片机基础
实 验 序 号
实验十五
实 验项 目
8位D/A转换器设计实验
主 讲教 师

辅 导教 师

指 导教 师
希润高娃
实验心得：
通过实验了解DAC0832转换器的工作原理，还掌握51单片机与DAC0832转换器接口电路的设计及编程。

学生签名 2014 年 5 月 30 日
成绩评定及教师评语：

成绩： 教师签名： 年 月 日

一、实验内容
连接单片机系统模块与DAC0832转换器模块，输出一个周期性的正弦波。用示波器观察输出波形。
二、实验目的及要求
1、了解DAC0832转换器的工作原理。
2、掌握51单片机与DAC0832转换器接口电路的设计及编程。
3、在示波器上观察不同情况下的滤波效果。
三、实验原理
计算机处理的信息为数字量，被控制对象往往是采用一些连续变化的模拟量进行控制。
因此计算机输出和被控对象之间必须设置数字/模拟转换，把数字量转换成模拟量，才能把
计算机与被控制对象连接起来。

1、DAC0832结构和原理
该电路由51单片机及DAC0832电路两部分组成。其中DAC0832芯片为电流输出方式
的转换芯片。所以它的输出必须接有实现从电流到电压的转换的运放电路。
DAC0832是8 位双缓冲D/A转换器。片内带有数据锁存器，可与微处理器直接接口。电流输出，建立时间1uS，单电源+5V～+15V，VREF输入端电压-10V<=VREF<=+1V，分辨率8位，功耗20mW。DIP封装如图15-1所示。

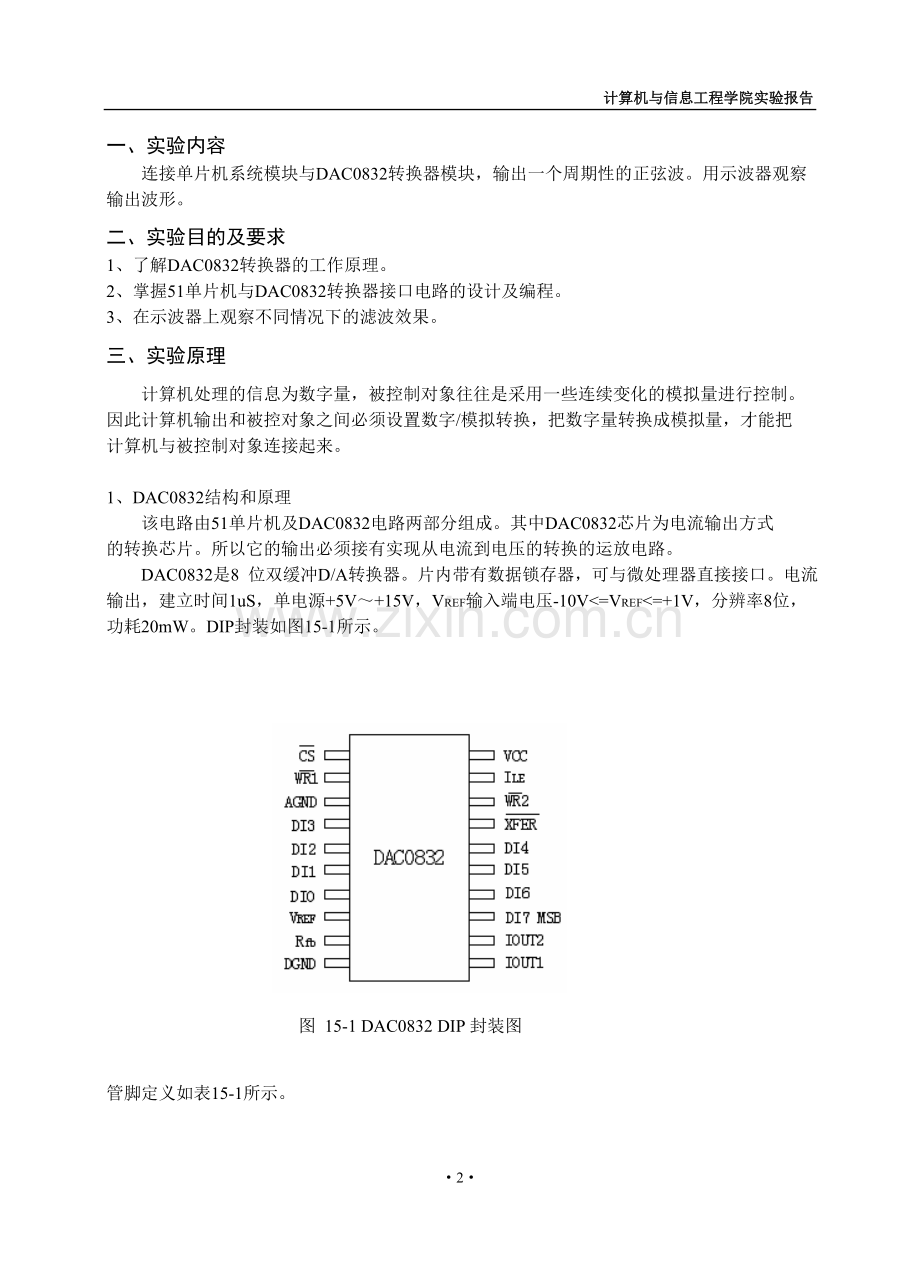

图 15-1 DAC0832 DIP封装图

管脚定义如表15-1所示。

2．操作原理：内部逻辑图如图15-2所示。

图 15-2 内部逻辑图
操作方法：
当XFER为低电平，WR2输入负脉冲时，则在LE2产生正脉冲；LE2为高电平时，DAC
寄存器的输入与输出寄存器状态一致，LE2的负跳变，输入寄存器内容存入DAC寄存器。根据对DAC0832的输入锁存器和DAC寄存器的不同的控制方法，DAC0832 有如下三
种工作方式：
（1）单缓冲方式
此方式适用于只有一路模拟量输出或几路模拟量非同步输出的情形。方法是控制输入寄
存器同时接收数据，或者只用输入寄存器而把DAC寄存器接成直通方式。
（2）双缓冲方式
此方式适用于多个DAC0832同时输出的情形。方法是先分别使这些DAC0832的输入寄存器接收数据，再控制这些DAC0832同时传送数据到DAC寄存器以实现多个D/A转换
同步输出。
〔3〕直通方式
此方式适用于连续反馈控制线路中。方法是：数据不通过缓冲器，即WR1,WR2, XFER,
CS均接地，ILE 接高电平。此时必须通过I/O 接口与微处理器连接，以匹配微处理器与D/A
的转换。
DAC0832 的输出是电流型的。在控制系统中，通常需要电压信号，电流信号可以通过
运算放大器转换为电压信号。实验箱电路原理图如图15-3所示。其中，3J3：DAC0832的8
位数字输入。3J4：DAC0832 的一级放大模拟输出。3J5：DAC0832 的二级放大模拟输出。3J6，3J7：将短路帽置于不同位置，表示在不同电阻、电容接法下输出滤波情况。

图 15-2 DAC0832 电路原理图

四、使用实验设备、仪器、材料
1．仿真器
2．在系统下载软件
3．D/A转换模块（DAC0832）；
4．示波器或电压表

五、实验方法过程（步骤）
1．电路连接
本实验中DAC0832工作在直通方式，即用接插线把DAC0832模块的CS和WR插孔与地连接，用接插线3J3插孔的D7~D0和单片机系统的P1 口的P1.7~P1.0连接。
2．软件设计
软件流程：
一般要产生一个周期性的波形信号，可以在该波形的一个周期中选取若干个点，事先计
算好这些点的“数字值”，并存放在程序存储空间中。然后在程序运行时，循环地用查表的方
法依次取出这些点，送给D/A转换器，转换后输出所需的波形。

六、实验结果及分析

锯齿波代码：
ORG 0000H
AJMP DASAW
ORG 0030H
DASAW: MOV R0,#00H
WW: MOV A,R0
MOV P1,A
INC R0
NOP
NOP
NOP
CJNE R0,#0FFH,WW
AJMP DASAW
RET
END

三角波代码：
ORG 0000H
AJMP DASAW
ORG 0030H
DASAW: MOV R0,#00H
WW: MOV A,R0
MOV P1,A
INC R0
NOP
NOP
NOP
CJNE R0,#0FFH,WW

WW1: MOV A,R0
MOV P1,A
NOP
NOP
NOP
DJNE R0,WW1
AJMP DASAW
RET
END
