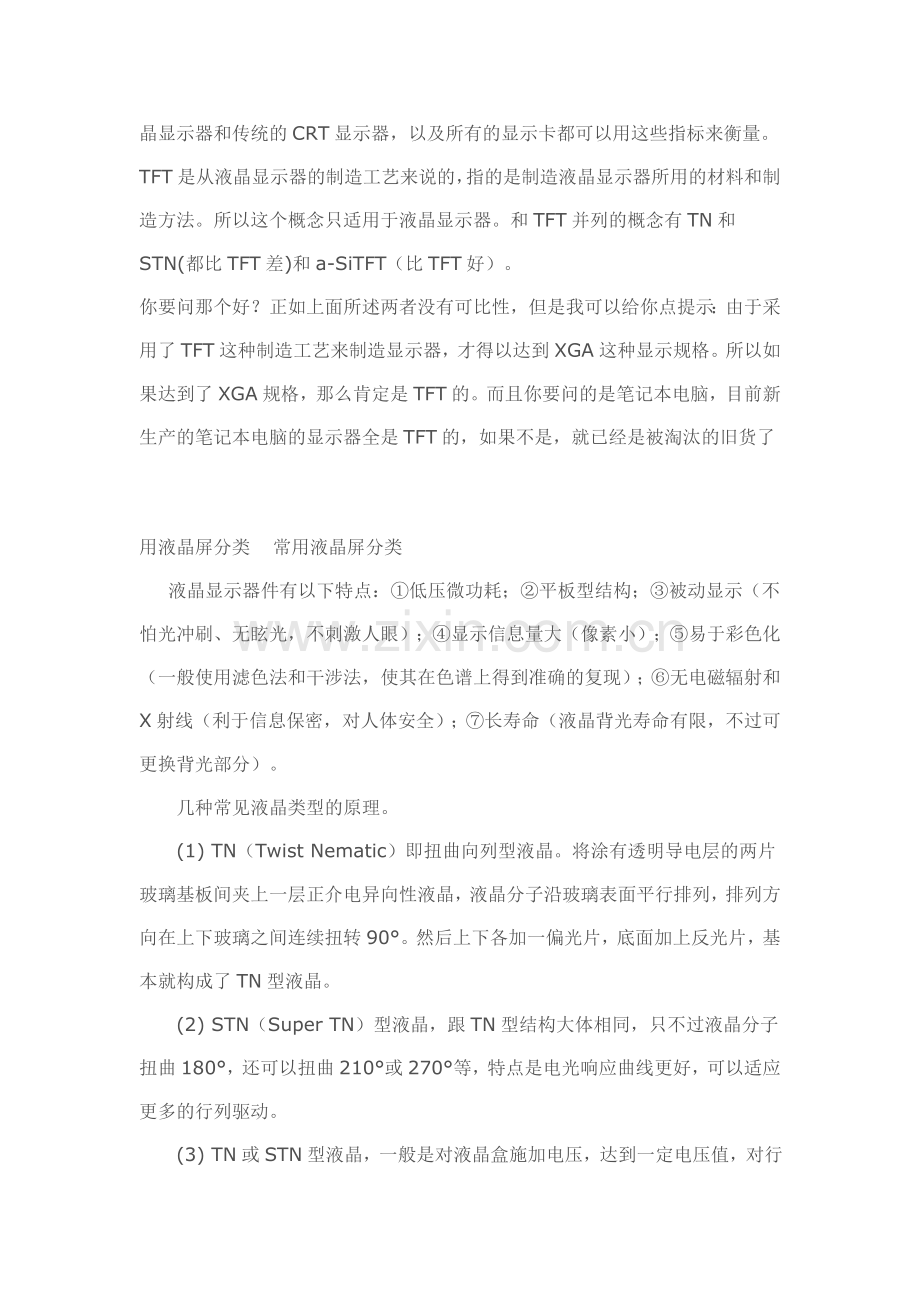

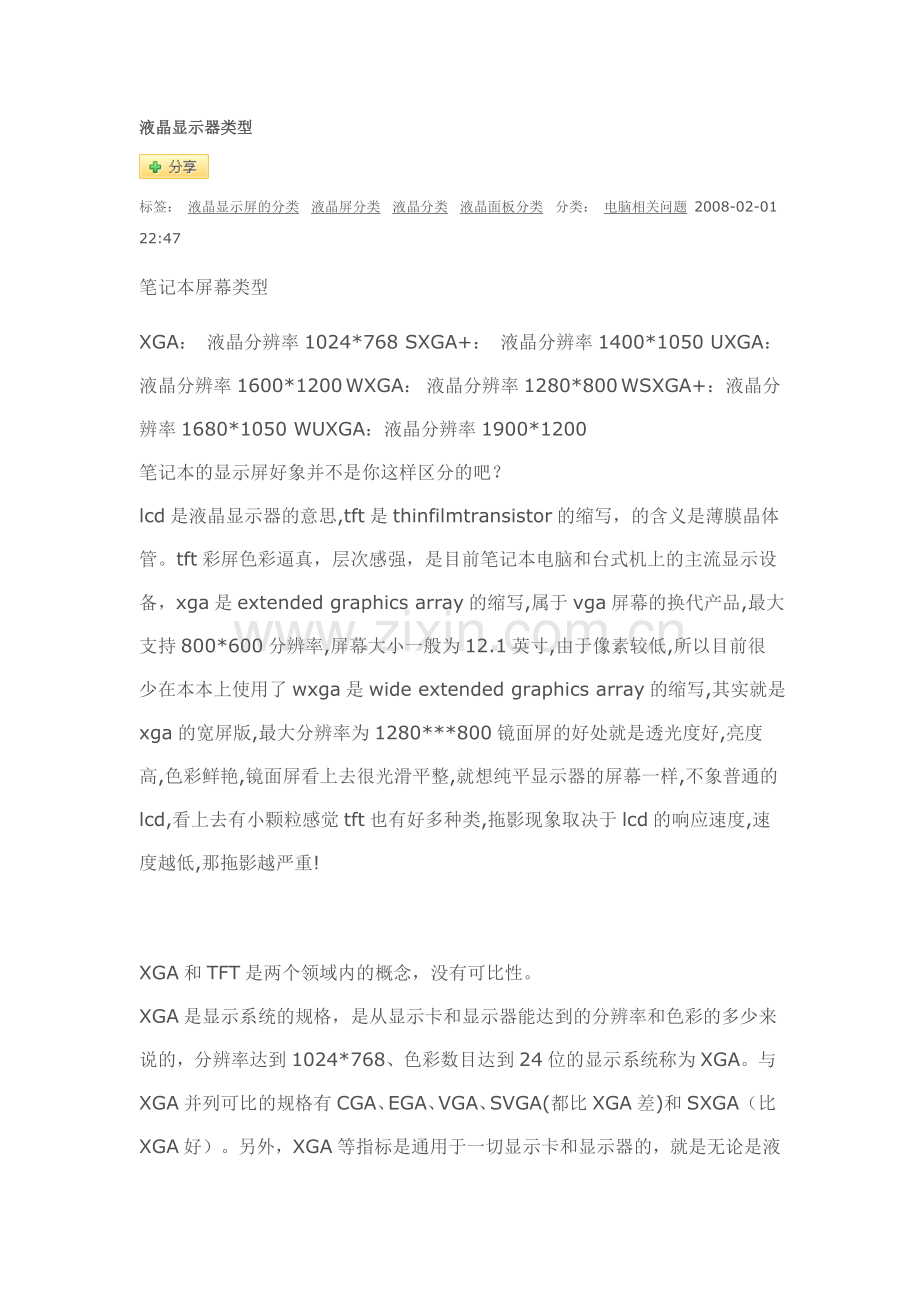

液晶显示器类型 标签： 液晶显示屏的分类 液晶屏分类 液晶分类 液晶面板分类 分类： 电脑相关问题 2008-02-01 22:47笔记本屏幕类型 XGA： 液晶分辨率1024*768 SXGA+： 液晶分辨率1400*1050 UXGA：液晶分辨率1600*1200 WXGA： 液晶分辨率1280*800 WSXGA+：液晶分辨率1680*1050 WUXGA：液晶分辨率1900*1200 笔记本的显示屏好象并不是你这样区分的吧？ lcd是液晶显示器的意思,tft是thinfilmtransistor的缩写，的含义是薄膜晶体管。tft彩屏色彩逼真，层次感强，是目前笔记本电脑和台式机上的主流显示设备，xga是extended graphics array的缩写,属于vga屏幕的换代产品,最大支持800*600分辨率,屏幕大小一般为12.1英寸,由于像素较低,所以目前很少在本本上使用了wxga是wide extended graphics array的缩写,其实就是xga的宽屏版,最大分辨率为1280*800镜面屏的好处就是透光度好,亮度高,色彩鲜艳,镜面屏看上去很光滑平整,就想纯平显示器的屏幕一样,不象普通的lcd,看上去有小颗粒感觉tft也有好多种类,拖影现象取决于lcd的响应速度,速度越低,那拖影越严重!XGA和TFT是两个领域内的概念，没有可比性。 XGA是显示系统的规格，是从显示卡和显示器能达到的分辨率和色彩的多少来说的，分辨率达到1024*768、色彩数目达到24位的显示系统称为XGA。与XGA并列可比的规格有CGA、EGA、VGA、SVGA(都比XGA差)和SXGA（比XGA好）。另外，XGA等指标是通用于一切显示卡和显示器的，就是无论是液晶显示器和传统的CRT显示器，以及所有的显示卡都可以用这些指标来衡量。 TFT是从液晶显示器的制造工艺来说的，指的是制造液晶显示器所用的材料和制造方法。所以这个概念只适用于液晶显示器。和TFT并列的概念有TN和STN(都比TFT差)和a-SiTFT（比TFT好）。 你要问那个好？正如上面所述两者没有可比性，但是我可以给你点提示：由于采用了TFT这种制造工艺来制造显示器，才得以达到XGA这种显示规格。所以如果达到了XGA规格，那么肯定是TFT的。而且你要问的是笔记本电脑，目前新生产的笔记本电脑的显示器全是TFT的，如果不是，就已经是被淘汰的旧货了用液晶屏分类 常用液晶屏分类 液晶显示器件有以下特点：低压微功耗；平板型结构；被动显示（不怕光冲刷、无眩光，不刺激人眼）；显示信息量大（像素小）；易于彩色化（一般使用滤色法和干涉法，使其在色谱上得到准确的复现）；无电磁辐射和X射线（利于信息保密，对人体安全）；长寿命（液晶背光寿命有限，不过可更换背光部分）。 几种常见液晶类型的原理。(1) TN（Twist Nematic）即扭曲向列型液晶。将涂有透明导电层的两片玻璃基板间夹上一层正介电异向性液晶，液晶分子沿玻璃表面平行排列，排列方向在上下玻璃之间连续扭转90。然后上下各加一偏光片，底面加上反光片，基本就构成了TN型液晶。(2) STN（Super TN）型液晶，跟TN型结构大体相同，只不过液晶分子扭曲180，还可以扭曲210或270等，特点是电光响应曲线更好，可以适应更多的行列驱动。(3) TN或STN型液晶，一般是对液晶盒施加电压，达到一定电压值，对行和列进行选择，出现“显示”现象，所以行列数越多，要求驱动电压越高，因此往往TN或STN型液晶要求有较高的正极性驱动电压或较低的副极性电压，也因为如此，TN和STN型液晶难以做成高分辨率的液晶模块。(4) DSTN(Double STN)液晶，上下屏分别由两个数据通道传送数据，由于很多液晶屏内部增加了驱动电源的变换部分，所以无需外部输入高驱动电压，通常可以实现单电源供电。STN(DSTN)液晶只可以实现伪彩色(一般人眼可以分辨218色即262144色，所以达到218色和超过218色的被称之为真彩色，否则称之为伪彩色)显示，可以实现VGA、SVGA等一些较高的分辨率，但由于构成它们的矩阵方式是无源矩阵，每个像素实际上是个无极电容，容易出现串扰现象，从而不能显示真正的活动图像。因此DSTN屏的显示质素是最好的液晶显示模块（LCD Module）简称“LCM”,是一种将液晶显示器件、连接件、集成电路、PCB线路板、背光源、结构件装配在一起的组件。三、选型注意事项液晶屏的选型包括LCD类型、品牌与价格、供货、分辨率与尺寸、温度与亮度、接口方式等关键指标。常见液晶分为以下几类：段式、字符型和图形点阵。段式液晶的每字为8段组成，即8字和一点，只能显示数字和部分字母，如要显示其他少量字符、汉字，需要厂家将所要显示的内容固化在指定的位置。字符型液晶用于显示字符和数字的，也可用上述方法显示少量字符、汉字。TN类液晶用于生产字符型液晶模块；STN(DSTN)类液晶模块一般为中小型，既有单色的，也有伪彩色的；TFT类液晶，则从小到大都有，基本上为真彩色显示模块。除了TFT类液晶外，一般小液晶屏都内置控制器，直接提供MPU接口；而大中液晶屏，要想控制其显示，都需要外加控制器。动态显示汉字和图形需要选择图形点阵式液晶，如果使用单片机控制（控制能力有限），可选择640480以下的单色、320240以下的伪彩色；如果使用PC、IPC，只要有液晶显示部分或外加显示控制，就可选择不带内置控制器的单色、伪彩色和真彩色液晶。由于LCD的分辨率在物理上是固定的，满屏显示一般只能以其固有的分辨率显示，与CRT不同。工作温度范围一般指常温（050）或宽温（-2070范围以外），很多字符型液晶及小图形点阵液晶有常温型和宽温型的，而大图形点阵的液晶宽温型比较少见。 亮度单位为cd/m2或叫Nit(尼特)，大部分TN、STN(DSTN)液晶的亮度不超过100cd/m2，但是目前比较常用的56英寸的伪彩色STN屏的亮度为130cd/m2左右，TFT类液晶的亮度一般为150cd/m2以上。另外夏普公司的LVM系列投影类产品，其亮度可以高达1000 cd/m2以上。根据笔者调研和查询情况，夏普公司可以提供较为全面的各系列液晶显示平板，并且国内各大代理公司也可以提供与之配套的各种附件（控制接口电路和逆变器等）和技术支持，其产品分类可见本文附录。EPSON公司可以提供针对各类显示屏的图形控制接口芯片，这些芯片可以为开发者提供极大的方便，大大减少了开发周期和代价，并且可以使最终产品具有非常灵活的使用范围。例如该公司最新推出的SED13545556系列产品，可以使需要显示的数据通过数据总线传送到该芯片，根据寄存器设置，可以驱动包括数字RGB、模拟RGB和普通视频接口的各种显示器件。具体型号和技术指标见附录。四、背光选择液晶从另一方面又可分为透射式、反射式、半反半透式三类，因为液晶为被动发光型显示器，所以必须有外界光源才会显示，透射式液晶必须加上背景光，反射式液晶需要较强的环境光线，半反半透式液晶要求环境光线较强或加背光。液晶的背景光通常有三种：LED、EL和CCFL(冷阴极发光)。冷阴极荧光灯CCFL是采用冷阴极代替钨丝等热阴极的低气压汞、稀有气体放电灯，在强电场的作用下，依*离子轰击由镍、钽和锆等金属组成的电极来发射电子，使汞原子激发和电离，形成丰富的253.7nm紫外线和足够的电流，紫外辐射再激发管壁上的荧光粉涂层而发光。因荧光物质的组成材料不同，故能发出不同颜色的光。它具有高亮度、高效率、低能耗、长寿命，以及长时间有效发光等优点。防震性能好，可重复亮灯熄灭，可在低温下自如启动。与热阴极型荧光灯相比，发热量低且管径细小，可方便作为各种液晶显示屏的照明用光源。字符类液晶一般为LED背光，以黄颜色（红、绿色调）为主。一般为 + 4.2V驱动。LED背光寿命可达10万小时。单色STN中小点阵液晶，多用LED或EL背光，EL背光具有低功耗、面光源、成型容易、色彩美观等特点，需要高压交流电驱动，以黄绿色（红、绿、白色调）常见。是功耗最低的一种背光。一般用400800Hz、70100V的交流驱动，建议使用专业逆变电源驱动，如：SDEC1003。中大点阵STN液晶和TFT类液晶，多为冷阴极背光灯管（CCFL/CCFT），需要高压交流电源供电，背光颜色为白色（红、绿、蓝色调）。300V以上的交流驱动，建议使用日本TDK公司专用逆变电源，如：CXA-L10A、CXA-L10L等。五、触摸屏介绍目前触屏的制造商包括美国的ELO、MicroTouch、Keytec公司；英国的Intasolve公司；日本的Minato和Carrolltouch、中国台湾的Ingenious Technology公司等，主要面向电阻、电容和表面声波屏。中国内地开发红外触屏的主要有北京汇冠。五线电阻屏较为流行的是美国Elo和Microtouch品牌。四线电阻屏较流行的是中国台湾的四线电阻屏和内地南方的国产四线电阻屏。1电阻式触屏（1）四线触屏的原理和控制四线电阻式触屏的结构如图 1所示。四线式触屏的控制主要由A/D转换器(ADC)，一个二极管(D1)和四个开关管（Q1、Q2、Q3、Q4）组成。在触屏不处在触摸状态时，将Q1、Q2、Q3置为截止态，Q4为导通。一旦出现触摸动作，触屏经由D1产生一中断信号给MPU，MPU立即使Q1导通，在X轴方向上形成电流回路，启动ADC的CH0通道经由Y1即可读到X轴的坐标值；同样关闭Q1和Q4，打开Q2和Q3，启动ADC的CH1通道经由X1可读到Y轴的坐标值。用户购买触屏时，可直接选配控制器，常见控制器接口有COM串口、PS/2和PC-BUS几种类型，一般厂家可提供DOS、WINDOWS9X和WINDOWSNT的驱动程序。常见ADC有：MAXIM公司的MAX1249或MAX1247-四通道12位A/D转换器，串行输入输出，带内部时钟；低功耗，转换速度为133ksps。TI公司的ADS7843/7846-内置一只二极管用于中断通道和四个开关管，开关状态通过控制字设置，串行输入输出。MICROCHIP公司的PIC16C71X系列带MPU、EPROM、RAM、8位4通道ADC、13个I/O口及4个中断口的微处理器，在线串口编程。（2）五线电阻触屏五线电阻触屏的结构见图 4，除具有四线触屏的特点外，还具有高分辨率和高速传输反应、只需一次校正、稳定性高、MTBF(单点点击)3500万次等特性。常见ADC有TI公司的ADS7845-12位A/D转换器，最高到125kHz的转换率。2表面声波触屏表面声波触屏的触屏部分是一块强化玻璃板，安装在屏幕的前面。玻璃屏的左上角和右下角各固定了竖直和水平方向的超声波发射换能器，右上角则固定了两个相应的超声波接收换能器。玻璃屏的四个周边则刻有45角由疏到密间隔非常精密的反射条纹。工作原理以右上角的X轴发射换能器为例：发射换能器把控制器通过触屏电缆送来的电信号转化为声波能量向左方表面传递，然后由玻璃板下边的一组精密反射条纹把声波能量反射成向上的均匀面传递，声波能量经过屏体表面，再由上边的反射条纹聚成向右的线传播给X 轴的接收换能器，接收换能器将返回的表面声波能量变为电信号。当手指或其他能够吸收或阻挡声波能量的物体（不能为坚硬的物体）触摸屏幕时，X轴途经手指部位向上走的声波能量被部分吸收，控制器再根据相应的数据计算出手指的位置。除了能响应X、Y坐标外，它还响应Z轴坐标，也就是能感知用户触摸压力大小。其主要特点是：性能稳定、反应速度快、清晰美观、抗暴、超高透光率，触摸准确，但容易受灰尘和水的干扰。主要为国产TPS触屏和进口ELO触屏两种。3电容式触屏电容式触屏是在玻璃屏幕上镀一层透明的薄膜体层，再在导体层外加上一块保护玻璃，双玻璃设计能彻底保护导体层及感应器。此外，在附加的触摸屏四边均镀上狭长的电极，在导电体内形成一个低电压交流电场。用户触摸屏幕时，由于人体电场，手指与导体层间会形成一个“耦合电容”，四边电极发出的电流会流向触点，而电流的强弱与手指及电极间的距离成正比，位于触摸屏幕后的控制器会计算电流的比例及强弱，准确算出触摸点的位置。其特点为触摸准确度较高，抗干扰能力较强（但怕静电干扰）。主要代表为美国MicroTouch公司。4红外线触屏该技术是指通过红外线发射与接收感测元件在透明介质上形成红外线探测网，利用触摸体阻隔红外线的工作方式进行坐标点测定工作的技术。现在的红外触屏在技术性能参数上已基本达到其他触屏的水平。红外线式触屏安装简单，只需为显示器加上光点距架框，无需在屏幕表面加上涂层或接驳控制器。光点距架框的四边排列了红外线发射管及接收管，在屏幕表面形成一个红外线网。用户以手指触摸屏幕某一点，便会挡住经过该位置的横竖两条红外线，计算机便可即时算出触摸点位置。外界光线变化，如阳光或室内射灯等均会影响红外线触屏的准确度，且它不防水及污物，甚至细小的外来物也会导致误差，不适宜放置于户外。现在液晶面板的生产厂商主要有夏普、三星、LG-飞利浦、友达光电、奇美电子、京东方等。液晶电视面板的广视角技术又分为TN+Film（软屏）阵营、IPS（硬屏）阵营和VA（软屏）阵营。它们之间又各有千秋，我们现在来细看一下。 一、 TN+Film视角扩展膜（软屏）这种技术依然基于传统的TN模式液晶，只是在制造过程中增加了一道贴膜工艺。TN+Film广角技术最大的特点就是价格低廉，技术准入门槛低，应用广泛。总的来说，TN面板是优势和劣势都很明显的产品，价格便宜，输出灰阶级数较少，液晶分子偏转速度快，致使其响应时间容易提高，使其响应时间能满足游戏要求是它的优势所在，可视角度不理想和色彩表现不真实是其明显的劣势。因此现在市场中所出售的采用TN面板的液晶显示器普遍采用改良型的TN+FILM(补偿膜)用于弥补TN面板可视角度方面的不足，同时色彩抖动技术的使用也使得原本只能显示26万色的TN面板获得了16.2M的显示能力。 二、IPS（In Plane Switching平面控制模式）广视角技术（硬屏）的最大卖点就是它的两极都在同一个面上，而不象其它液晶模式的电极是在上下两面，立体排列。由于电极在同一平面上，不管在何种状态下液晶分子始终都与屏幕平行，会使开口率降低，减少透光率，所以IPS应用在LCD TV上会需要更多的背光灯。它所还原的黑色要比PVA稍差，因此需要依靠光学膜的补偿来实现更好的黑色；IPS模式的液晶显示器还有一个特性就是在斜45度角上观察的话会看到有类似TN模式那样的灰阶逆转现象，可以作为判别IPS的标志。IPS也有响应时间较慢和对比度较难提高的缺点。（S-IPS、AS-IPS是IPS技术的改良型） 三、VA类面板是现在高端液晶应用较多的面板类型，16.7M色彩数和大的可视角度是该类面板定位高端的资本，同时VA类又可分为MVA面板和PVA面板。 1、 MVA（Multi-domain Vertical Alignment）（软屏）模式的液晶显示器，其液晶分子长轴在未加电时不像TN模式那样平行于屏幕，而是垂直于屏幕，并且每个像素都是由多个这种垂直取向的液晶分子组成。 2、 PVA（Patterned Vertical Alignment，垂直取向构型）广视角技术（软屏），PVA广视角技术同样属于VA技术的范畴，实际上它跟MVA极其相似，可以说是MVA的一种变形。PVA采用透明的ITO电极代替MVA中的液晶层凸起物，透明电极可以获得更好的开口率，最大限度减少背光源的浪费。这种模式大大降低了液晶面板出现“亮点”的可能性，在液晶电视时代的地位就相当于显象管电视时代的“珑管”。三星主推的PVA模式广视角技术，由于其强大的产能和稳定的质量控制体系，被日美厂商广泛采用。目前，该技术广泛应用于中高端液晶电视中。（S-PVA是PVA技术的改良型） 四、 CPA（Continuous Pinwheel Alignment,连续焰火状排列）模式广视角技术（软屏），CPA模式广视角技术严格来说也属于VA阵营的一员。各液晶分子朝着中心电极呈放射的焰火状排列。由于像素电极上的电场是连续变化的，所以这种广视角模式被称为“连续焰火状排列”模式。而CPA则由“液晶之父”夏普主推，这里需要注意的是夏普一向所宣传的ASV其实并不是指某一种特定的广视角技术，它把所采用过TN+Film、VA、CPA广视角技术的产品统称为ASV。其实只有CPA模式才是夏普自己创导的广视角技术，该模式的产品与MVA和PVA基本相当。也就是说，夏普品牌的LCD电视未必就是采用夏普自己生产的CPA模式液晶面板，它有可能采用台湾厂家的VA模式面板或者其他厂家的液晶面板。液晶面板专业知识 平时在我们销售液晶时,总有销费者问到你的屏是什么等级的,大家可能随口说是A级的,A+级的,其实这样的回答都是不专业的,如果消费者是专业的消费者,跟本就不屑与这样的SALES去谈了,只会一走了之,如果能成交的十有八九是客户已把外面的行情了解的差不多了,只不过是让你出个最低价而,做液晶销售我们一定要做有价值的推销员,一味的低价出货,并不是优秀的销售员,只有让客户信服,让客户相信你的专业,你的服务,你才算成功! 常规意义的面板等级分级标准请见: 液晶面板的分级标准 真正专业的面板等级工厂标准请见: AU面板的等级标准 想做一个专业的液晶推销员必须对液晶的专业名词有很深的了解,你要比客户懂的多,最起码不能客户说的的名词你却完全听不懂,下面即是我收集的一些液晶专有名词,大家可以结合各自销售的型号了解: 液晶面板 液晶面板是液晶显示器的主要组件，占去了液晶显示近80%的成本。目前世界上拥有面板制造技术的厂家并不多，只有 SHARP（夏普）、SANYO（三洋）、三星、LG-Philips、台湾的友达等厂商拥有核心技术，大多数液晶显示器都是用它们的面板来组装生产的。 蚂蚁心得:我们可以举证一些我们在销售中碰到的,液晶面板被人为损坏后售后换屏,各大厂家售后的客服回答的(液晶屏+换屏人工)收费标准接近或超过一台新的液晶成本,让客人明白液晶屏好坏的重要性,三年全免服务的重要性!在前不久我们碰到丹江口一对夫妻打架，把屏摔破了，要换屏，而厂家客服回答是人为损坏，收费要1000元，建议客户不修，把电路板卖了再买台新的还有就是我们以前销售四年之久的”笨Q”牌液晶很多客户在使用一年后发现屏不亮，发黑，灯管发光泛黄，其客服拒修的例子上周我们就碰到了鄂州一客户的VA721屏有灰影，因其是三年全免，被免费换了一块新屏 面板的质量和身价目前分为三档：猪仔的三洋、夏普属于一档，多被采用在高端的产品上，如：EIZO，SONY,优派（VP，VG系列）等,价格也相对高昂；韩国的三星、LG 与Philips属于二级，多数使用在搭配品牌机出售的显示器上；友达等台湾厂商则属于第三档。奇美，瀚宇彩晶则多以性价比取得大量的OEM代工订单；据我了解还有一种NECSVA（上广电）合资生产的五代线面板价格特别好，我们市场上能见到超低价价的机种多是此种面板 坏点 所谓的坏点是液晶面板上，不能正常显示像素点的统称。液晶面板是由众多显示点组成，靠每个显示点上的液晶物质在电信号控制下改变透光同状态完成的。在1024768分辨率下，液晶板共有786432个显示点，如此多的点很难完全保证个别会出现问题。但以目前技术水平来看如果将有坏点的液晶面板报废，相信液晶显示也只能是橱窗中的天价商品了，因此，坏点的多少成为了面板的分级时的主要依据。厂商一般会避开坏点分割液晶板，把没有坏点或者极少坏点的液晶面板以较高的价格出售，而坏点数目比较多的则低价卖给小厂生产成廉价的产品。 目前主要的分级标准为： 面板厂商标准：韩系厂商，3个以下为A级 日系厂商，5个以下为A级 台系厂商，8个以下为A级 主流液晶显示器品牌关键指标： AA级：无任何坏点的LCD显示器为AA级。 A级： 3个坏点以下，其中亮点不超过一个，且亮点不在屏幕中央区内。 B级： 3个坏点以下，其中亮点不超过二个，且亮点不在屏幕中央区内。 蚂蚁提示：液晶面板到目前为止，从工艺还不能完克服坏点,亮点，一般的有点和无点的比例是8:2;我们见到经销商承诺的无坏点保证，大都是厂家和经销商经有点的产品人工挑出来，无点的承诺高价卖给销费者，有点的则低价销往行业订单，网吧!实际上在销售员的销售积累中可以发现一些机种很少有亮点，所以发现这种机型就应和销售员和客户讲出来，此批面板不错可以满足用户挑点的要求，当然售价也要控制，有点的机器就应便宜（或送礼品）尽快出给网吧和单位客户！
