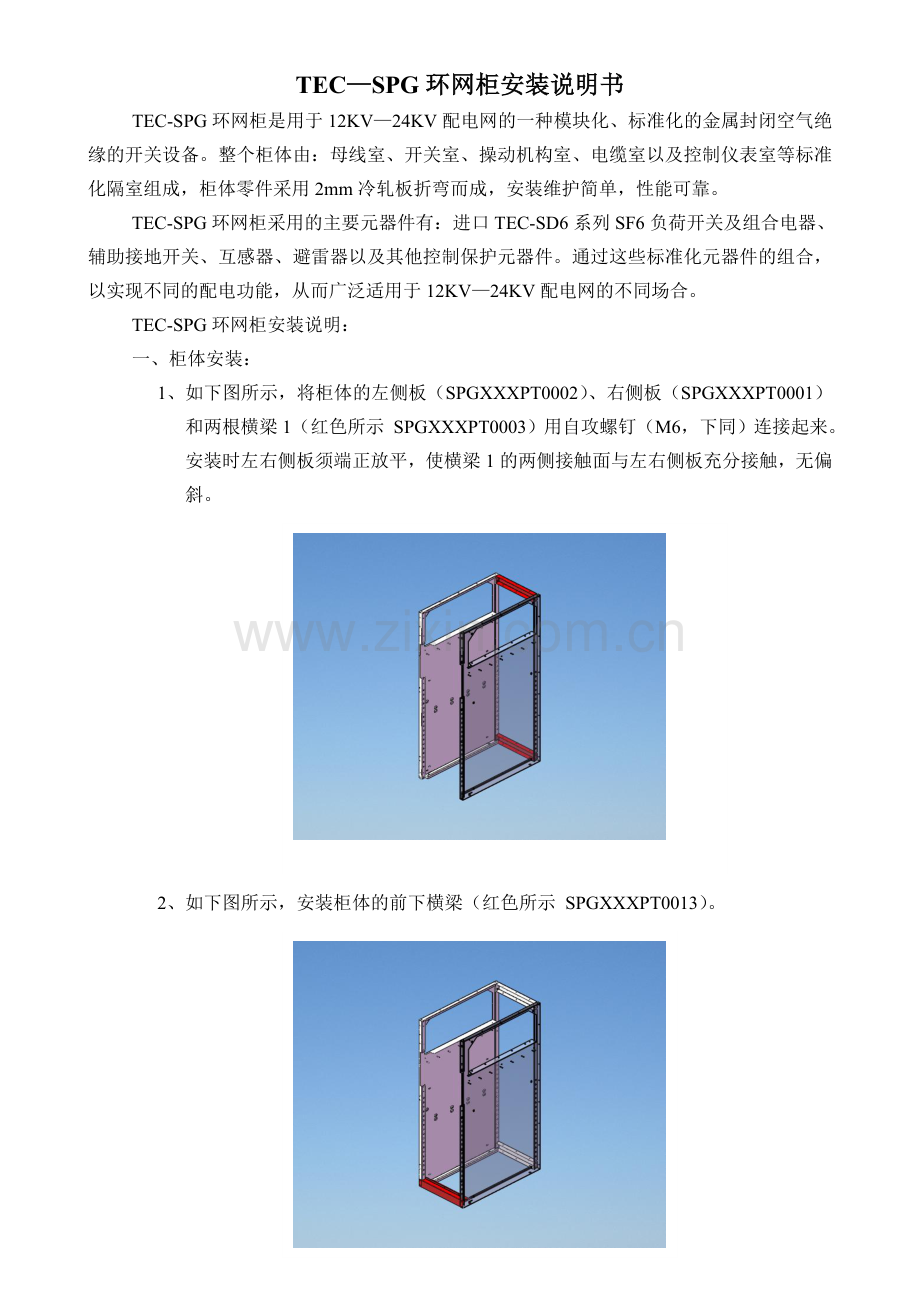

TECSPG环网柜安装说明书TEC-SPG环网柜是用于12KV24KV配电网的一种模块化、标准化的金属封闭空气绝缘的开关设备。整个柜体由：母线室、开关室、操动机构室、电缆室以及控制仪表室等标准化隔室组成，柜体零件采用2mm冷轧板折弯而成，安装维护简单，性能可靠。TEC-SPG环网柜采用的主要元器件有：进口TEC-SD6系列SF6负荷开关及组合电器、辅助接地开关、互感器、避雷器以及其他控制保护元器件。通过这些标准化元器件的组合，以实现不同的配电功能，从而广泛适用于12KV24KV配电网的不同场合。TEC-SPG环网柜安装说明：一、 柜体安装：1、 如下图所示，将柜体的左侧板（SPGXXXPT0002）、右侧板（SPGXXXPT0001）和两根横梁1（红色所示 SPGXXXPT0003）用自攻螺钉（M6，下同）连接起来。安装时左右侧板须端正放平，使横梁1的两侧接触面与左右侧板充分接触，无偏斜。2、 如下图所示，安装柜体的前下横梁（红色所示 SPGXXXPT0013）。3、 如下图所示，安装柜体的前下横梁搭板（红色所示 SPGXXXPT0012）。4、 安装好前下横梁搭板后需在其上拉3颗铆钉，为后序安装接地铜排做准备，如下图所示（红色所示）。（注：因铆钉需同时穿过前下横梁和前下横梁搭板，在安装时应保证两板间的铆孔对齐，亦可先拉铆后再将其装上柜体。）5、 如下图所示，将横梁2（红色所示 SPGXXXPT0008）暂时安装于柜体前上方以稳定柜体，为放入负荷开关做准备。6、 如下图所示，将开关左支撑1（绿色 SPGXXXPT0020）和开关左支撑2（红色 SPGXXXPT0021）用M6的螺母固定在左侧板的螺柱上。（注：用M6螺母固定时，螺母不应拧的过紧，扳手略微用力即可，以便开关放上后有自行调整的间隙。）7、 如下图所示，安装竖支撑（红色所示 SPGXXXPT0018）。8、 如下图所示，在开关支撑板（白色所示SPGXXXPT0019）上安装开关右支撑1（绿色所示 SPGXXXPT0022）和开关右支撑2（红色所示 SPGXXXPT0023）。 （注： SPG375柜体上无竖支撑和开关支撑板，其右支撑和左支撑安装方法相同；用M620的螺栓固定开关右支撑1和开关右支撑2。） 9、如下图所示，安装横梁3（红色所示 SPGXXXPT0009）。 （注：安装横梁3时自攻螺钉不要完全拧紧，留出23环螺纹，使它仍能上下调整，以便开关防爆口顺利插入横梁3的开口中。） 10、如下图所示，安装开关右侧支撑块（红色所示 ，步骤8组装的组件）。 （注：右侧支撑块固定在竖支撑和横梁3之间，处于右侧板中间折弯的下方。用自攻螺钉固定时仍需留出23环螺纹，以便调整。）11、放入开关。（注：SF6负荷开关较重，需3人以上方可将开关放入柜体。开关两侧承重边与柜体左右支撑导槽锲合后再缓缓将开关沿导槽推入，若是II型开关其接地连杆会与竖支撑相抵，在推入时需将接地连杆向下拨。全过程务必缓慢谨慎，防止开关滑出导槽。12、开关推入后立即在开关两侧打上自攻螺钉，并将相关自攻螺钉打紧。13、将横梁2从柜体的前上方取下，安装在下图所示位置（红色所示）：14、如下图所示，安装内仪表箱（红色所示 SPGXXXPT0004）.15、如下图所示，安装仪表箱提板（红色所示 SPGXXXPT0005）和外仪表箱（蓝色所示 SPGXXXPT0006）。（注：仪表箱提板夹在内仪表箱和外仪表箱之间，外仪表箱两侧用自攻螺钉固定，上下边用6颗M8螺栓固定。固定时，先用螺栓将仪表箱提板和外仪表箱挂住，再用自攻螺钉将两侧边固定，最后将螺栓拧紧。）16、用自攻螺钉将内仪表箱和竖支撑、竖支撑和横梁2固定在一起。17、如下图所示，将仪表箱铰链和门锁装在仪表箱门（蓝色所示 SPGXXXPT0007）上。18、如下图所示，将仪表箱门装上开关柜。 （注：仪表箱门用M615的螺栓固定，若仪表箱门的开合与外仪表箱有干涉，可用一M6小平垫垫高与外仪表箱接触的铰链。）19、如下图所示，安装开关右侧盖板（红色所示 SPGXXXPT0024）。20、如下图所示，安装开关后侧盖板（绿色所示 SPGXXXPT0025）.21、如下图所示，在接地开关安装板（黄色所示 SPGXXXPT0032）上安装支撑绝缘子及熔断器下熔座。 （注：支撑绝缘子用M16螺栓加弹垫固定，下熔座用M8螺栓固定。3个下熔座的形状略有不同，为保证它们之间的绝缘距离，熔座之间的相对面加工成一平面。）22、如下图所示，在接地安装板上安装接地左支架（红色所示 SPG000PT0033）、接地轴右侧安装片（绿色所示 SPG000PT0034）和接地轴（SPG000PT0039）. （注：接地左支架用自攻螺钉固定在接地安装板左侧安装面的内测，自攻螺钉自内向外打紧；接地轴右安装片固定在其右侧安装面的外侧，自攻螺钉由外向内打紧；接地轴安装于它们之间。当左右支架之间的间隙过大，接地轴左右有较大的活动间隙，可在接地轴两端各放入一小铜环，入下图所示，青色即为小铜环，编号SPG000PT0040）23、如下图所示，安装接地刀片（SPG000PT0062.1SPG000PT0062.3）。24、如下图所示，安装传动弯杆下连接片（红色所示 SPG000PT0041）。（注:传动弯杆下连接片安装后用M6螺母加M6垫片固定。）25、如下图所示，将接地组件装入柜体。（注：接地组件用M8螺栓固定在左侧板上。）26、如下图所示，安装柜门铰链1(红色所示 SPG000PT0045)和铰链3（绿色所示SPG000PT0047）。（注：柜门铰链用自攻螺钉固定。）27、如下图所示，在柜门（白色所示SPGXXXPT0010）上安装门把手（蓝色所示 SPGXXXPT0011）、铰链2（黄色所示 SPG000PT0046）以及柜门联锁片（红色所示SPG000PT0035）。 （注：铰链3、门把手用自攻螺钉固定，柜门连锁片用自攻螺钉加M6螺母固定。）28、柜门观察窗用大小适宜的有机玻璃封盖，用M4内六角螺栓固定。29、如下图所示，安装柜门组件。 （注：安装柜门时，柜门上的两个铰链2销孔分别与柜体上的铰链1、铰链3销孔对齐，然后插入铰链销（SPG000PT0047.1），铰链销底部有一小孔，将一销针穿过别上，防止铰链销在开关柜门时滑出。）30、柜门调试。柜门需提至铰链上部方可打开，柜门下部有两个插销，分别对应前下横梁搭板上的两个小孔。柜门安装完成后，双手端住门把手上下运动，查看柜门是否灵活，插销是否插入小孔。若上下活动不灵活，可在铰链销上涂少许黄油，仍不灵活，则可能是上下铰链安装偏斜，这时需调整上下铰链或将铰链2的销孔扩大；柜门插销未对准小孔，可用活动扳手扭动插销至恰当位置；同时柜门上的联锁片需对准横梁2上的开口，未对准，可用扳手扭至恰当位置。 （注：柜门需提至铰链上部方可打开。）（注：柜门下部有两个插销，分别与前下横梁搭板上的两个小孔对应，当关上柜门时，两插销插入小孔中。）（注：柜门联锁片（黄色所示）插入横梁2开口。）31、如下图所示，安装门栓柱(SPG000PT0042)。 （注：右侧板上共需安装3颗门栓柱，为保护右侧板表面，在门栓柱与右侧板之间放一M6平垫，用自攻螺钉固定门栓柱。门栓柱需挂住柜门右侧的开口，因此安装门栓柱时，需左右调整至恰当位置，使其不妨碍柜门的开合。）32、如下图所示，安装柜门联锁锁（绿色所示）。 （注：柜门联锁锁安装在横梁3的内侧，用M6平头螺钉固定）。（注：柜门联锁锁上部小孔穿在开关机构的一柱体上，并用卡环将其固定）。33、如下图所示，安装接地传动轴（SPG000PT0065）。 （注：1、接地传动轴由两部分组成，上端为主轴，下端为副轴，它们之间通过螺纹连接。通过螺纹可调节传动轴的长度，使操作更加灵活可靠。2、传动轴的上端主轴用M6的螺栓固定在开关机构伸出的连接块上，下端副轴用M6螺母固定在传动弯杆下连接片的螺柱上3、接地刀的调试：在未调试接地传动轴的长度前，严禁带接地传动轴合分地刀。a、合负荷开关接地触头，使连接块处于合地刀位置；b、抬起接地刀片，使三相接地刀片充分与下熔座接触，这时负荷开关接地触头和接地刀片都处于合闸位置；c、通过螺纹调整接地传动轴的长度，使接地传动轴的长度适宜安装在连接块与传动弯杆下连接片上；d、取下接地传动轴，分开负荷开关的接地触头，使连接块处于分开地刀的位置；e、放下接地刀片，装上接地传动轴（按合闸位置时长度），这时负荷开关接地触头和接地刀片都处于分闸位置；f、调整固定接地传动轴的上下螺杆/螺母，使接地传动轴灵活，有一定的活动间隙（约0.51mm）；g、再次合上负荷开关接地触头，查看接地刀片运动是否正常，有无干涉。正常，则调试完成；异常，按以上步骤调整）。34、如下图所示，安装支撑杆（黄色所示 SPG000PT0044）。 （注：共需安装4根支撑杆，支撑杆安装在竖支撑腔体内焊接的螺柱上）。35、如下图所示，安装开关操作面罩（红色所示 SPGXXXPT0051）。 （注：开关操作面罩用6颗M6螺栓固定在支撑杆及开关机构上）。36、 如下图所示，安装前底板（红色所示 SPGXXXPT0027）、后底板（黄色所示SPGXXXPT0028）、电缆套（黑色所示）、电缆夹（绿色所示 SPGXXXPT0029）。 （注：前后底板用自攻螺钉固定在左右侧板上，电缆套嵌于前后底板之间的开口，电缆夹用M8螺栓固定在前后底板相叠的折弯上。安装时，先放入前底板，再将电缆套的安装槽套入前底板的开口，然后放入后底板，用自攻螺钉将前后底板欲紧，将两颗M8螺栓穿过前后底板相对的小孔，打紧自攻螺钉，最后将电缆夹用M8螺栓固定在前后底板上。）37、如下图所示，安装顶封板（红色所示 SPGXXXPT0016）。（注：顶封板用自攻螺钉固定于柜体顶部，其有缺口的一端与仪表箱提板吊环契合。）38、如下图所示，安装后上封板（红色所示 SPGXXXPT0014）和后下封板（绿色所示 SPGXXXPT0015） （注：后封板用自攻螺钉固定于柜体后侧。安装时，先安装后下封板，将每个孔位用自攻螺钉预紧，使后下封板仍可活动；再安装后上封板，同样将每个孔位预紧，使其可活动。然后活动上下封板，使它们的接触面紧密接触，在接触面上的两个孔位打上自攻螺钉，使上下封板固定为一体；最后将上下封板上预紧的自攻螺钉全部打紧。）39、如下图所示，安装防爆板（黄色所示 SPGXXXPT0030）。 （注：在柜体后上下封板上各安装一块防爆板，防爆板的下端用自攻螺钉固定，上端用防爆钉固定。安装时，先用两颗自攻螺钉将防爆板的下端预紧，使其仍能活动；其上端用防爆钉固定，防爆钉由两部分组成：胶头和销钉。安装时，先将胶头插入孔中，再用榔头轻轻将销钉敲入胶头；上端固定好后将下端的自攻螺钉打紧。）40、如下图所示，安装侧封板（红色所示 SPGXXXPT0017）。 （注：柜体两侧均开有侧封板安装孔，侧封板用6颗自攻螺钉固定。因在安装母线铜排时需将侧封板拆除，故在用自攻螺钉安装侧封板时，不需拧的过紧，或可先在柜体安装孔上用自攻螺钉攻丝，然后用螺丝刀拧紧。）
