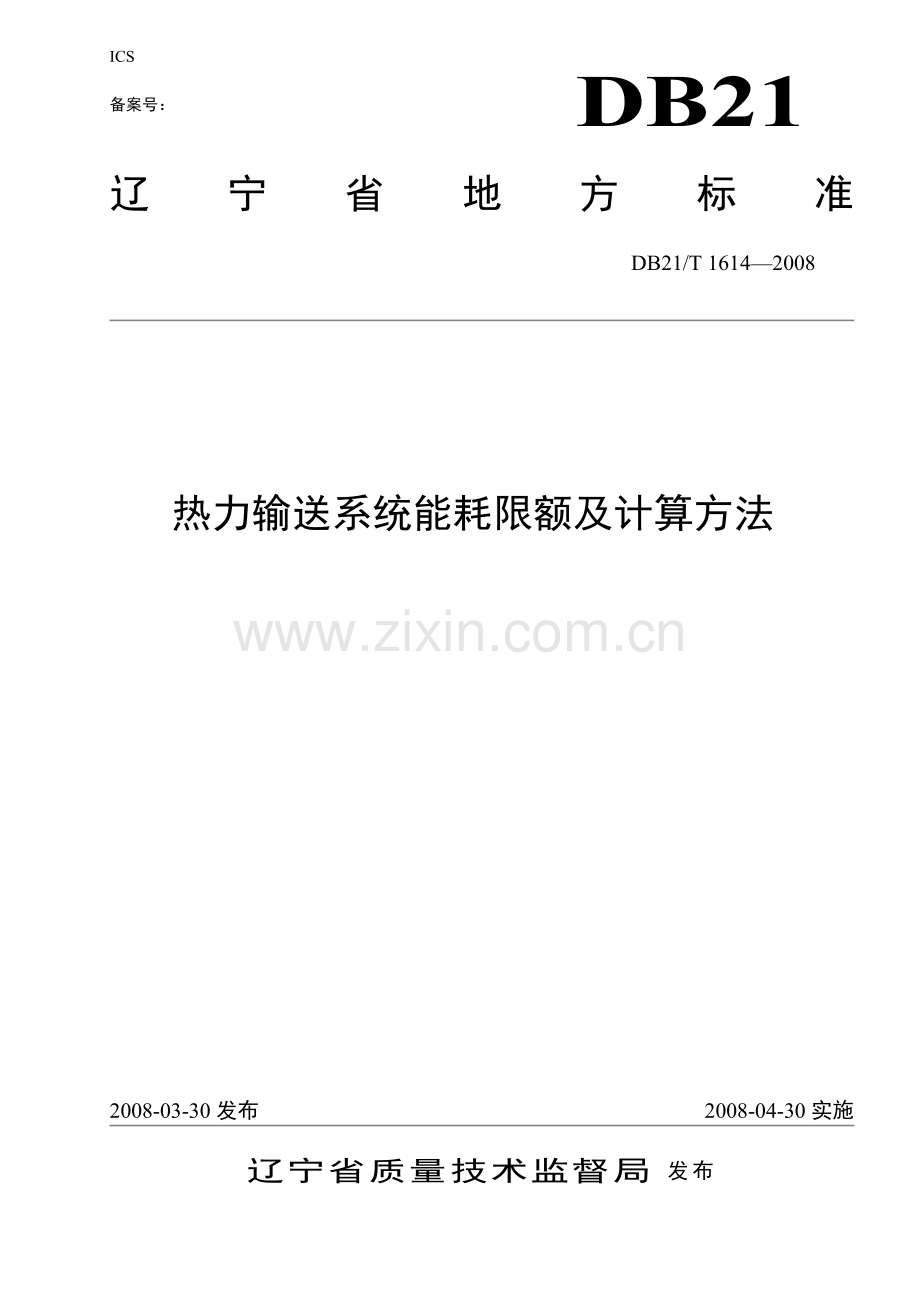

热力输送系统能耗限额及计算方法.doc

DB21/T 1614—2008
辽宁省质量技术监督局 发布
2008-04-30实施
2008-03-30发布
热力输送系统能耗限额及计算方法

DB21/T 1614—2008
DB21
辽宁省地方标准
ICS

备案号：

1
DB21/T 1614—2008
目 次
前言 II
1 范围 1
2 规范性引用文件 1
3 术语和定义 1
4 技术要求 1
5 热力管道保温后外表面散热量计算方法 1
6 热力输送系统散热测试方法 2

II
前 言
为推进全社会节约能源，提高能源利用效率和经济效益，实现可持续发展，根据《中华人民共和国节约能源法》和《辽宁省节约能源条例》要求，特制定本标准。
本标准的管道保温设计导则与施工验收规范、管道保温效果测试与评价方法编制采用了国家现有标准和法规。并以辽宁地区管道保温验证数据为基本依据，制定标准。标准的制定达到了节约能源，安全生产目的。
本标准由沈阳市质量技术监督局、沈阳市经济委员会和沈阳市科学技术局提出。
本标准由东北制药集团有限公司和沈阳标准化研究院组织起草。
本标准的主要起草人：唐成佐、张轶刚、于占华、史磊、马忠华、余滨江、刘阳、王磊。
本标准属首次发布。

热力输送系统能耗限额及计算方法
1　 范围
本标准规定了蒸汽热力输送系统散热损失能源消耗（能源消耗以下称能耗）限额值、热力输送系统散热量计算方法及对散热测试要求。
本标准适用于医药化工企业蒸汽热力输送系统能耗的考核。
2　 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB 4132 绝热材料名词术语
GB 8174 设备及管道保温效果测试与评价方法
GB 8175 设备及管道保温设计导则
GBJ 126 工业设备及管道绝热工程施工及验收规范
3　 术语和定义
热力输送系统是连接热源与用户的网络，在工业企业中构成有明确边界的、独立功能的系统；是保证供热质量、经济、安全的重要环节。
热力管道是指连接热源和用热装置的载体。
4　 技术要求
4.1　 热力输送系统常年运行工作的能耗限额值

热力管道
外表面温度K(℃)
323
(50)
373
(100)
423
(150)
473
(200)
523
(250)
573
(300)
623
(350)
673
(400)
723
(450)
773
(500)
能耗限额值
kJ/m2·h
209
335
418
504
587
670
752
817
878
943
能耗限额值
KW/ m2
58
93
116
140
163
186
209
227
244
262
能耗限额值
Kcal/ m2·h
50
80
100
120
140
160
180
195
210
225
5　 热力管道保温后外表面散热量计算方法
QSR=K·F（tB-tH）千焦/时
式中：QSR——热力管道保温后外表面散热量，
K——系数；千焦/米2·时·℃
室内，表面温度低于350℃时：
K=（8+0.05 tB）·4.18
对室外布置的热力管网时：
K=（10+6·W1/2）·4.18
式中：W——风速，米/秒，可按各地气象资料中平均风速选取。
F——热力管道散热表面积，米2
tB——保温后外表面温度，℃
tH——环境温度，℃
6　 热力输送系统散热测试方法
采用热流计，将其传感器贴敷在绝热材料层结构外表面或覆面保护层外表面直接测量得到散热损失数值。此法是测试热力管网表面散热损失的常用方法。测试方法可参照GB/T17357-1998设备及管道绝热层表面热损失现场测定。
