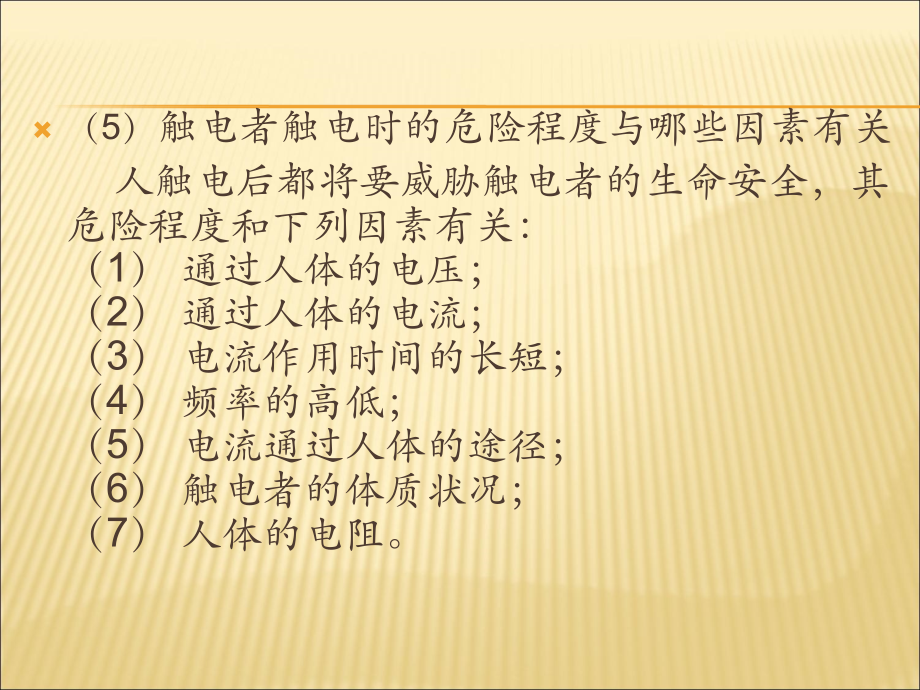

,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,*,单击此处编辑母版标题样式,电焊机安全知识,（,5,）,触电者触电时的危险程度与哪些因素有关,人触电后都将要威胁触电者的生命安全，其危险程度和下列因素有关：（,1,）通过人体的电压；（,2,）通过人体的电流；（,3,）电流作用时间的长短；（,4,）频率的高低；（,5,）电流通过人体的途径；（,6,）触电者的体质状况；（,7,）人体的电阻。,电焊机使用中的触电成因,电焊机功率大，输出电压高，不但大大的浪费着电力资源更蕴藏着极大的安全隐患，具有关部门统计，全国每年由于电焊机而引发的触电事故造成的人员伤亡,600,多起，造成巨大的人员与经济损失。电焊机的空载电压一般都在,60V78V,之间。当人体接触时，由于人当时下雨人体阻值大幅度降低，大约在,1500,欧，根据公式,I=V/R,，电流可达到,50,多,mA,足以使人致命。而人体能够承受的电流经验值为小于,50mA,。,事故案例,某造船厂有一位年轻的女电焊工，正在船舱进行电焊，因船舱内温度高而且通风不好，身上大量出汗，帆布工作服和皮手套已湿透。在更换焊条时触及焊钳口,因痉挛后仰跌倒,焊钳落在颈部未能摆脱，造成电击，经抢救无效而死亡。这起事故告诉我们，电焊机二次线电压虽低却足以致命。,分析上述事故的发生，原因在于二次线电压较低（空载电压一般在,50V90V,）人们对触电的成因认识不足，往往错误地认为电焊机二次线是“安全”的，导致二次线致人死亡的事故案例屡见不鲜。,分析这些触电事故的原因，主要因为存在下列不安全因素：,A,：电焊机和焊接回路客观上存在着触电危险（,1,）,.,电焊机二次绕组绝缘损坏，二次接线柱绝缘不良，致使电焊机外壳带电，而电焊机未接地接零或接地接零、漏电保护器出现问题，电源无法断开，电焊机外壳长时间带电。（,2,）,.,二次输出端接线柱无防护罩、二次电缆线裸露、电焊钳绝缘不合格而出现漏电现象。（,3,）,.,由于利用厂房的金属结构、管道、轨道、天车吊钩或其他金属物搭接作为焊接回路等。,B,：焊接环境不良（,1,）在金属容器、管道内、金属结构上或潮湿的地点、水下进行焊接作业（,2,）夏季气温较高，湿度较大，焊工长时间进行焊接作业，通风不良，人体大量出汗和疲劳，身体有病或情绪不佳，导致人体电阻大大降低。,C,：焊工防护措施不到位（,1,）焊工未按规定穿戴劳保用品，尤其是绝缘手套、绝缘鞋和防护面罩。（,2,）绝缘用品因潮湿、破损等原因失效。（,3,）在危险环境下，脚下无绝缘垫。,电焊机,一次側電壓,二次側電壓,(,一,),电焊机安全使用原则,1.,焊机使用条件应与环境条件相适应。电焊机的工作条件为：,温度,25,40,；相对湿度不大于,90,(,在,25,的环境温度时,),。特殊环境下，如气温过低或过高、气压过低以及有腐蚀或爆炸环境中，应使用符合环境要求的特殊性能的焊机,。,2.,焊机必须平稳安放在通风良好、干燥的地方。,3.,焊机的工作环境应防止剧烈振动和碰撞。,4.,在有腐蚀气体和导电性尘埃的场所，焊机必须作隔离维护。,5.,受潮的焊机应用人工干燥方法进行干燥，受潮严重时必须进行检修。,6.,焊机应半年进行一次例行维修保养，发现绝缘损坏、电刷磨损或损坏等应及时检修。,7.,应当避免和减少焊机的超负荷运行。,(,二,),焊接的电气安全技术,1.,做好个人防护。工作前要戴好手套、穿好绝缘鞋和工作服。,2.,工作前要检查设备、工具的绝缘层是否有破损现象，焊机接,地、接零及焊机各接点接触是否良好。,3.,推、拉电源闸刀时，要戴绝缘手套，动作要快，并且站在侧,面，以防止电弧火花灼伤面部。,4.,身体出汗、衣服潮湿时切勿靠在带电的工件上。,5.,在带电的情况下，不要将焊钳夹在腋下去搬弄焊件或将电缆,挂在脖颈上。,6.,在狭小的仓室或容器内焊接时，要设有监护人员。,7.,严禁利用厂房的金属结构、管道、轨道或其他金属搭起来作,为导线使用。,8.,严格执行焊机规定的负载持续率，避免焊机超负荷运行使绝,缘损坏或设备烧损。,电焊机外观检查,电焊机,ON-OFF,开关,，,把手绝缘良好,焊接电流强弱调整,，,把手绝缘良好,二次侧接线端子，紧固锁，绝缘包覆不可裸露,电压表,电动工具校验合格证,(,有效期半年,),一次側,电源线,夾接固定，接線端以壓著端子固鎖，外加覆蓋不裸露,電焊機外殼,，,配,黃,綠,色或,綠色,接地線至接地系統,电焊机电源线安全要求,1,、根据,施工现场临时用电安全技术规范,JGJ46-2005,第,9,5,2,条，电焊机的一次线一般不超过,5,米，电焊机应尽量靠近开关箱。一次线在和电焊机连接处应有防护罩防止意外触电。,2,、电焊机的二次侧长度一般不应超过,30,米，最好不要有接头。实在无法避免应采用压接方式，并有可靠的绝缘防护层，并不能接近易燃物。二次线侧应等长，不得借用金属管道、钢管、轨道及结构钢筋作为回路线。,3,、一、二次线的线径应满足负荷要求，不得采用铝芯导线。,4,、电焊机的一次线不大于,5,米，主要是防止一旦有什么情况发生可以及时方便地关闭电源开关，二次线不大于,30,米主要是防止焊把线过长，中途破损，又不在操作人员视线下，一旦出现问题如火灾，跨步电压触电，短路等使事态扩大。,5,、电焊机必须有专用的开关箱，严禁用同一个开关箱直接控制,1,台以上用电设备,(,含插座,),。,电焊机,一,、,二次,侧电缆线规格,焊把夾：,绝缘,良好,焊把夾端：,电焊缆线,或橡皮,绝缘软电缆线,接地夾端：,接地用橡皮,绝缘电缆线,焊钳和焊枪,焊钳和焊枪是手弧焊、气电焊以及等离子弧焊的主要工具，它与焊工操作安全有着直接关系，因此必须符合下列要求。,1.,结构轻便，易于操作。手弧焊钳的质量不应超过,600g,，其他,一般不超过,700g,。,2.,焊钳和焊枪与电缆的连接必须简便可靠，接触良好，否则长时间的大电流通过连接处易发生高热。连接处不得外露，应有屏护装置或将电缆的部分长度，深入到握柄内部，以防触电。,3.,要有良好的绝缘性能和隔热能力,：,由于电阻热往往使焊把发热烫手，因此手柄要有良好的绝热层。气体保护焊的焊枪头应用隔热材料包覆保护。焊钳由夹焊条处至握柄连接处止，间距为,150mm,。,4.,要求密封性能良好,：,等离子焊枪应保证水冷系统密封，不漏气、不漏水。,5.,操作简便,：,手弧焊钳应保证在任何斜度下都能夹紧焊条，而且更换焊条方便。可使焊工不必接触带电部分即迅速换焊条。,电焊机安全知识,1,电焊机进场应经电气检修人员进行检查验收，校验合格张贴合格证方可使用。,2,按照电气的规定，设备外壳应做保护接零（接地），开关箱内装设漏电保护器。,3.,电焊机的两种保护。,空载降压保护装置，当弧焊变压器处于空载状态时，可使其电压降到安全电压值以下，当启动焊接时，焊机空载电压恢复正常。不但保障了作业人员的安全，同时由于切断了空载时焊机的供电电源，降低了空载损耗，起到了节约电能的作用。,防触电保护装置，是将电焊机输入端加装漏电保护和输出端加装空载降压保护合二而一采用一种保护装置，对电焊机的输入端和输出端的过电压、过载、短路和防触电具有保护功能，同时也具有空载节电的效果。,电焊机接地线安装规范,1,、所有电焊机都必须使用合格的接地线。,2,、电焊机接地线采用截面不低于,25mm,2,的绝缘铜线制作。,3,、接地线的连接部位不能有锈蚀或污物，螺栓、螺母必须有足够的紧固，在有振动的工作场所应使用弹簧垫圈防止松动。,4,、接地线不准接在易燃、易爆和带有热源的物体上，也不能接在管道、机械设备和建筑物的金属结构及轨道上。,固定地点使用的电焊机接地要求,(1),接地线一端连接在电焊机外壳的接地螺栓上，另一端连接在接地母线上，当安放电焊机的地点没有装设接地母线时，也可将接地线接到独立接地系统的接地端子上。,(2),必须经常检查接地装置各连接部位的紧固情况，并定期检测接地系统的电气性能，接地电阻值不得大于,2,。,(3),当有多台电焊机在同一作业场所使用时，各台电焊机的接地线必须并联接在接地母线或独立接地端子上，严禁串接。,(4),接地线的装设必须与附近的防雷接地网有足够的安全距离，防止因雷电反击或雷电感应作用对电焊机或人员造成伤害。,非固定地点使用的电焊机接地要求,(1),非固定地点使用的电焊机必须采用独立接地系统的接地端子，接地端子连接在接地线上，连接紧固、无锈蚀。,(2),接地端子必须装设在导电性良好的地点，电焊机使用前必须检测接地系统的接地电阻。,(3),当电焊机在井下使用时，接地线应装设在水沟等潮湿地点，严禁接到轨道、管线上。,电焊机的电击危险部位,就焊接作业中的电击伤害而言，主要危险因素可以归结为以下两点。,其一是电焊机机壳带有危险电压。主要原因有：电焊机内部绝缘存在先天性缺陷（主要指修理缺陷）、过载性老化、过电压击穿等；电焊机遭水淹或严重受潮、腐蚀性介质的侵蚀；,电焊机遭受剧烈振动或机械冲击；电焊机的内部或外部发生动力电源接线端子通过某些导电性物质（如金属丝、带、屑及类似导体）与机壳或铁芯搭接；带有危险电压的电力线导体或其他带电体与机壳或承载电焊机的金属车架等相碰。,其二是电焊机二次回路（包括焊钳、焊件、焊接电缆、电焊机输出接线端子在内的整个焊接回路）带有危险电压。主要原因有：,电焊机内部一次侧与二次侧之间的绝缘损坏，如先天性缺陷（主要指修理缺陷）、过载性老化、过电压击穿等；电焊机遭水淹或严重受潮、腐蚀性介质的侵蚀；电焊机遭受剧烈振动或机械冲击带有危险电压的电力线导体或其他带电体与二次回路导体相碰等。总之，电焊机可能发生电击危险的部位，主要集中在机壳和二次回路。,电焊机保护接地线路的装设,电焊机的电击危险部位分别是机壳和二次回路，因此，必须对这两个部位进行保护接地。在电焊机的机壳上通常专门设有固定接地螺栓，采用接地线与就近的接地体连接。而电焊机的二次侧设有一组接线端子，供连接焊钳电缆和焊件电缆之用。接地线路的所有连接部位不得有锈迹或污物，以确保接触电阻最小化。螺帽或螺栓必须具有足够的紧固程度。在有振动的作业场所，应采用弹簧垫圈、防松螺帽等防松动措施。,电焊现场安全注意事项,1,、电焊机电源线绝缘是否良好、无接头，长度不超过,5,米；二次线绝缘是否良好、无接头，长度不超过,30,二次线中地线和笼头线是否等长。,2,、电焊机外壳保护接地是否正常。,3,、电焊机本体接线柱绝缘护套管是否完好无破损。,4,、,严禁利用厂房的金属结构、管道、轨道或其他金属搭起来作为导线使用。,5,、当电焊工身体出汗、衣服潮湿时，监护其切勿靠在带电的工件上。,6,、,在带电的情况下，监护电焊工不要将焊钳夹在腋下去搬弄焊件或将电缆挂在脖颈上。,7,、,焊机使用条件应与环境条件相适应。电焊机的工作条件为：,温度,25,40,；相对湿度不大于,90,(,在,25,的环境温度时,),。特殊环境下，如气温过低或过高、气压过低以及有腐蚀或爆炸环境中，应使用符合环境要求的特殊性能的焊机,。,8,、焊机必须平稳安放在通风良好、干燥的地方。,9,、焊机的工作环境应防止剧烈振动和碰撞。,10,、在有腐蚀气体和导电性尘埃的场所，焊机必须作隔离维护。,接线桩头防护罩损坏,无防护罩,1、,电源线固定不牢,2、,接地线不标准,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
