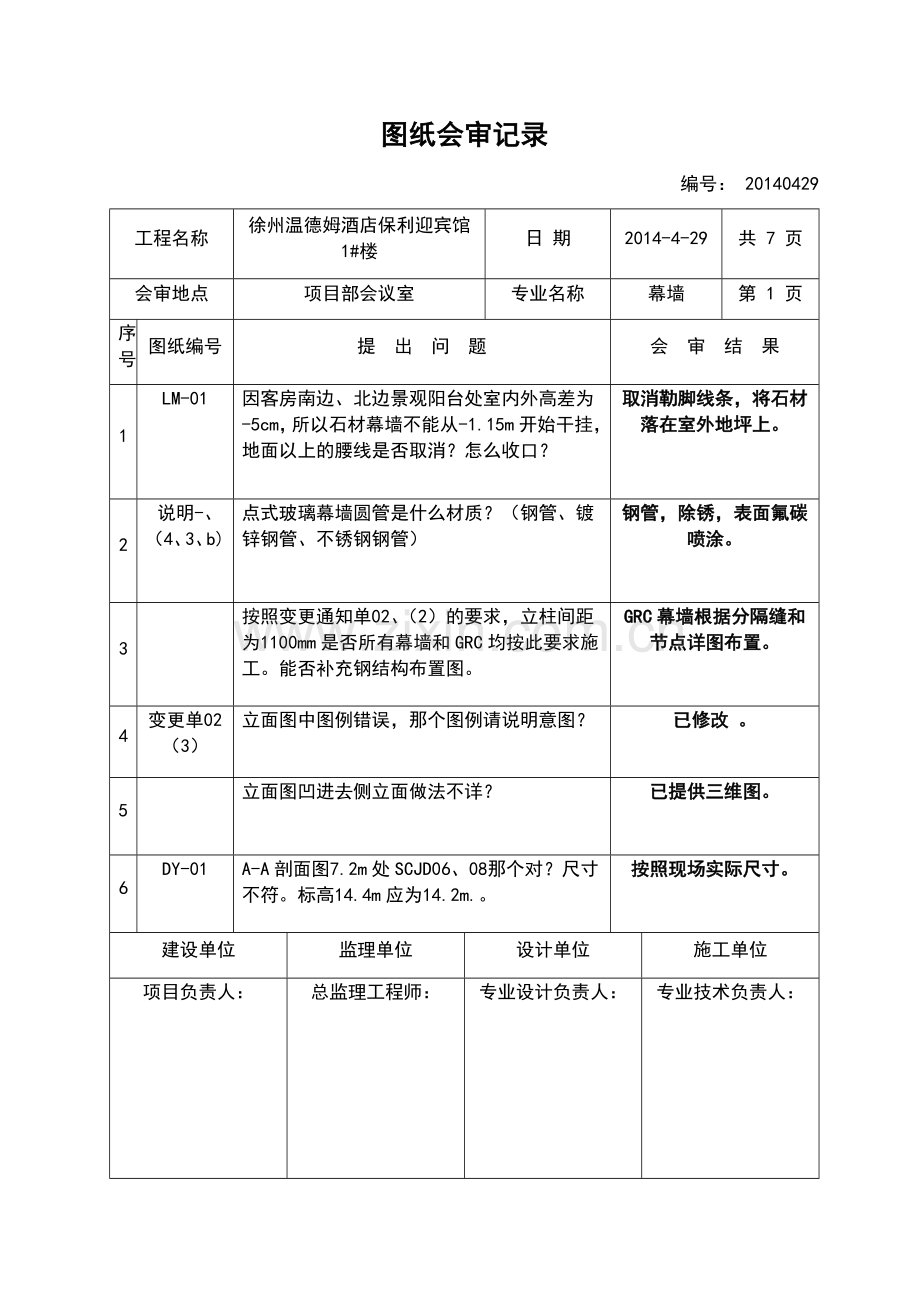

图纸会审记录
编号： 20140429
工程名称
徐州温德姆酒店保利迎宾馆1#楼
日 期
2014-4-29
共 7 页
会审地点
项目部会议室
专业名称
幕墙
第 1 页
序号
图纸编号
提 出 问 题
会 审 结 果
1
LM-01
因客房南边、北边景观阳台处室内外高差为-5cm，所以石材幕墙不能从-1.15m开始干挂，地面以上的腰线是否取消？怎么收口？
取消勒脚线条，将石材落在室外地坪上。
2
说明-、（4、3、b)
点式玻璃幕墙圆管是什么材质？（钢管、镀锌钢管、不锈钢钢管）
钢管，除锈，表面氟碳喷涂。

3

按照变更通知单02、（2）的要求，立柱间距为1100mm是否所有幕墙和GRC均按此要求施工。能否补充钢结构布置图。
GRC幕墙根据分隔缝和节点详图布置。

4
变更单02（3）
立面图中图例错误，那个图例请说明意图？
已修改 。
5

立面图凹进去侧立面做法不详？
已提供三维图。

6
DY-01
A-A剖面图7.2m处SCJD06、08那个对？尺寸不符。标高14.4m应为14.2m.。
按照现场实际尺寸。

建设单位
监理单位
设计单位
施工单位
项目负责人：

年 月 日
总监理工程师：

年 月 日
专业设计负责人：

年 月 日
专业技术负责人：

年 月 日
注：因现场与原有土建图纸存在很大误差，所以幕墙图纸尺寸与现场尺寸可能存在误差，因此必须经过量过尺寸后进行安装。

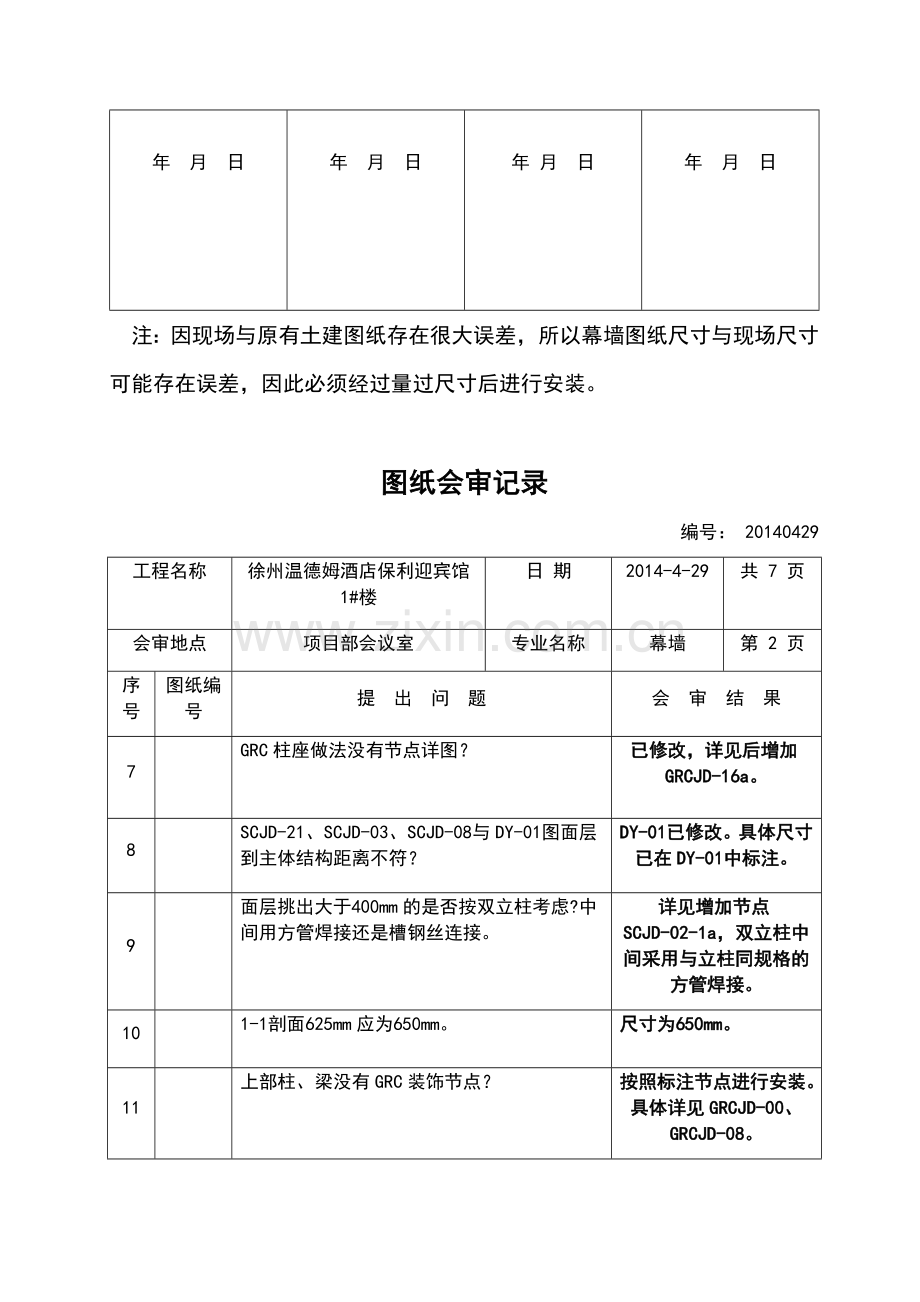

图纸会审记录
编号： 20140429
工程名称
徐州温德姆酒店保利迎宾馆1#楼
日 期
2014-4-29
共 7 页
会审地点
项目部会议室
专业名称
幕墙
第 2 页
序号
图纸编号
提 出 问 题
会 审 结 果
7

GRC柱座做法没有节点详图？
已修改，详见后增加GRCJD-16a。
8

SCJD-21、SCJD-03、SCJD-08与DY-01图面层到主体结构距离不符？
DY-01已修改。具体尺寸已在DY-01中标注。
9

面层挑出大于400mm的是否按双立柱考虑?中间用方管焊接还是槽钢丝连接。
详见增加节点SCJD-02-1a，双立柱中间采用与立柱同规格的方管焊接。
10

1-1剖面625mm应为650mm。
尺寸为650mm。
11

上部柱、梁没有GRC装饰节点？
按照标注节点进行安装。具体详见GRCJD-00、GRCJD-08。
12
DY02
GRCJD-03夹层铝合金方管花格是否还有玻璃节点？
与业主商议，另出回复单。
建设单位
监理单位
设计单位
施工单位
项目负责人：

年 月 日
总监理工程师：

年 月 日
专业设计负责人：

年 月 日
专业技术负责人：

年 月 日
注：因现场与原有土建图纸存在很大误差，所以幕墙图纸尺寸与现场尺寸可能存在误差，因此必须经过量过尺寸后进行安装。

图纸会审记录
编号： 20140429
工程名称
徐州温德姆酒店保利迎宾馆1#楼
日 期
2014-4-29
共 7 页
会审地点
项目部会议室
专业名称
幕墙
第 3 页
序号
图纸编号
提 出 问 题
会 审 结 果
13

所有挑檐下是否采用GRC装饰板覆盖装饰？否则怎么处理？
已补充图纸。
14

门厅框柱石材装饰中平面、剖面没有表示出斜面尺寸，上下口是多少？
详见DY-02a。
15

SCJD-11、SCJD-04立柱与结构连接怎么考虑的？面层到结构尺寸不符？
详见DY-02a。
16
DY-03
没有-1.15米，一层石材具体尺寸，上下收多少？是否两面收坡？柱是否相应倾斜，完成面到结构部分的距离？
详见DY-03a。
17
DY-04
玻璃幕墙上下节点与现场结构不符?其余部分面层做法？
具体需与甲方商议此处做法。
18
DY-05
A-A剖面图面层到结构面尺寸？没有节点详图。
已补充标注尺寸。
建设单位
监理单位
设计单位
施工单位
项目负责人：

年 月 日
总监理工程师：

年 月 日
专业设计负责人：

年 月 日
专业技术负责人：

年 月 日
注：因现场与原有土建图纸存在很大误差，所以幕墙图纸尺寸与现场尺寸可能存在误差，因此必须经过量过尺寸后进行安装。
图纸会审记录
编号： 20140429
工程名称
徐州温德姆酒店保利迎宾馆1#楼
日 期
2014-4-29
共 7 页
会审地点
项目部会议室
专业名称
幕墙
第 4 页
序号
图纸编号
提 出 问 题
会 审 结 果
19
DY-06
2-2剖面除窗户外其它面层是什么？
玻璃房，不在我方设计范围。
20
DY-07
A-A剖面图GRCJD-17没有图纸，按那个节点施工？
此处标注错误应为GRCJD-15。
21

是否能补充Ø83、Ø127钢管及爪件的节点详图。
焊接。
22

BLJD-19根部与现场不符，立柱钢管需重新考虑生根位置。1-H轴处实际为一个窗户。
具体需与甲方商议此处做法。
23

BLJD-18铝单板是否需要氟碳喷涂。
表面为氟碳喷涂。
24
DY-08
A-A剖面图5.4m-10.8M处是什么面层，请明确？窗上部腰檐做法？
5.4m-10.8M处为涂料，腰檐节点为GRCJD-03。
建设单位
监理单位
设计单位
施工单位
项目负责人：

年 月 日
总监理工程师：

年 月 日
专业设计负责人：

年 月 日
专业技术负责人：

年 月 日
注：因现场与原有土建图纸存在很大误差，所以幕墙图纸尺寸与现场尺寸可能存在误差，因此必须经过量过尺寸后进行安装。
图纸会审记录
编号：20140429
工程名称
徐州温德姆酒店保利迎宾馆1#楼
日 期
2014-4-29
共 7 页
会审地点
项目部会议室
专业名称
幕墙
第 5 页
序号
图纸编号
提 出 问 题
会 审 结 果
25
DY-09
1-1剖面结构面与面层尺寸不明？正负零处是多少？是否增加节点说明，墙面是否有坡面？
详见DY-09a。
26

5.4米—10.8米处面层是什么？
涂料。
27
DY-10
A-A剖面图窗下没有节点图，是否参照SCJD-08施工？
参照SCJD-08，尺寸实际调整。
28

柱节点图号为BLJD-16是否标错了，应为SCJD-20?
参照SCJD-16。
29

上部结构挑檐参照什么标准施工?
铝塑板，另补节点图。颜色业主定。

30
DY-11
中间墙 GRC板按那个节点施工？
已补充GRC标准节点。

建设单位
监理单位
设计单位
施工单位
项目负责人：

年 月 日
总监理工程师：

年 月 日
专业设计负责人：

年 月 日
专业技术负责人：

年 月 日
注：因现场与原有土建图纸存在很大误差，所以幕墙图纸尺寸与现场尺寸可能存在误差，因此必须经过量过尺寸后进行安装。

图纸会审记录
编号： 20140429
工程名称
徐州温德姆酒店保利迎宾馆1#楼
日 期
2014-4-29
共 7 页
会审地点
项目部会议室
专业名称
幕墙
第 6页
序号
图纸编号
提 出 问 题
会 审 结 果
31

GRCJD-04图中外边距窗框距离与DY图不符？（400还是355）
按400mm施工。
32
DY-12
图纸空白处装饰做法请明确？
涂料。
33

请增加窗户侧面斜面节点做法？
按照标准窗收边节点，尺寸根据斜面宽度具体尺寸。
34
DY-13
角部斜面上下宽度？正面柱是否一样倾斜？
DY-13斜面尺寸根据DY-01斜面尺寸相同。
35

2-2剖面雕花板有没有玻璃?制作、安装节点详图？
具体需与甲方商议此处做法。
36

空白处面层做法？
涂料。
建设单位
监理单位
设计单位
施工单位
项目负责人：

年 月 日
总监理工程师：

年 月 日
专业设计负责人：

年 月 日
专业技术负责人：

年 月 日
注：因现场与原有土建图纸存在很大误差，所以幕墙图纸尺寸与现场尺寸可能存在误差，因此必须经过量过尺寸后进行安装。
图纸会审记录
编号： 20140429
工程名称
徐州温德姆酒店保利迎宾馆1#楼
日 期
2014-4-29
共 7 页
会审地点
项目部会议室
专业名称
幕墙
第 7 页
序号
图纸编号
提 出 问 题
会 审 结 果
37
DY-14
与土建实际结构不符，因三层增加门斗造型。3.6m处是否为雨篷，节点图不详？
因增加门斗（门斗根据甲方提供图纸）所以雨篷取消。

38
DY-15
SCJD-16与大样图不符，请重新确定节点？
按GRCJD-16。
39

GRC-12装饰穿孔铝板制作、安装节点？
取消。

40

立面石材每层分格高度大于600MM的是否按600mm排列施工，因超620mm为非通用材料。
按图施工。
41

室内推拉门节点详图。
已补充。

42
门窗部分
窗上部宽度超过3米的面积太大，抗风压受影响，是否可以分割加固处理？（如：C45，C47，C48，C51，C52，C57，C61，C67，C71，等）
具体分割需甲方同意。
43

窗宽1000mm的平开窗扇太大，五金件长时间无法承受，很容易变形。（如：C10，C11,C18，C24，C25，C28，C31，Z02，等）
具体分割需甲方同意。

项目负责人：

年 月 日
总监理工程师：

年 月 日
专业设计负责人：

年 月 日
专业技术负责人：

年 月 日
44

大堂及中餐入口柱子下无基础
大堂立柱的钢架底座做250mm厚，底座尺寸同立柱根部完成面尺寸外挑100mm，底座用C30混凝土浇筑，内配Φ10@200双层双向钢筋。底座下地基土需压实。
建设单位
监理单位
设计单位
施工单位
项目负责人：

年 月 日
总监理工程师：

年 月 日
专业设计负责人：

年 月 日
专业技术负责人：

年 月 日

注：因现场与原有土建图纸存在很大误差，所以幕墙图纸尺寸与现场尺寸可能存在误差，因此必须经过量过尺寸后进行安装。
