微波站(KITZOER)供配电改造方案

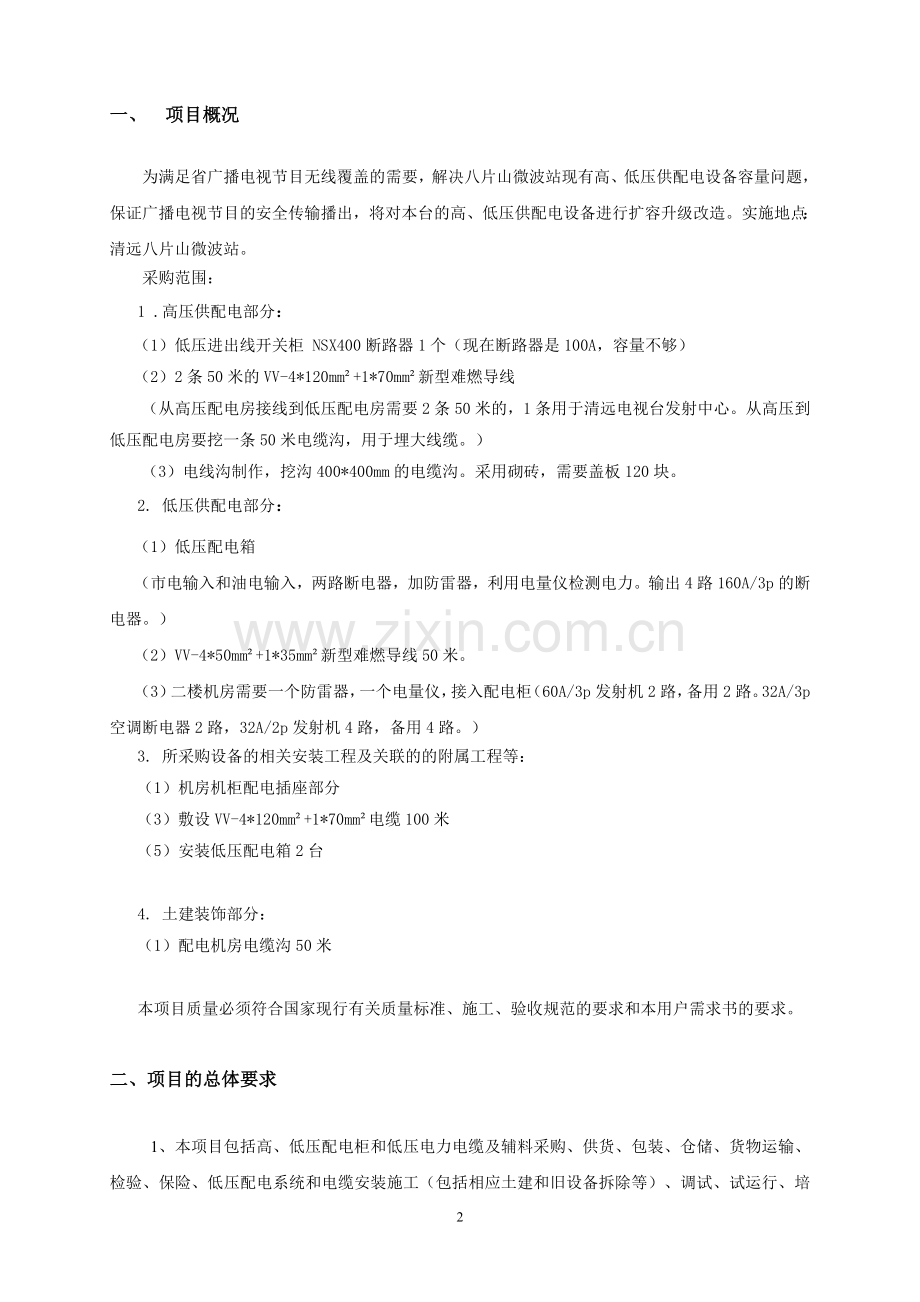

一、 项目概况

为满足省广播电视节目无线覆盖的需要，解决八片山微波站现有高、低压供配电设备容量问题，保证广播电视节目的安全传输播出，将对本台的高、低压供配电设备进行扩容升级改造。实施地点：清远八片山微波站。
采购范围：
1 .高压供配电部分：
（1）低压进出线开关柜 NSX400断路器1个（现在断路器是100A，容量不够）
（2）2条50米的VV-4*120mm²+1*70mm²新型难燃导线
（从高压配电房接线到低压配电房需要2条50米的，1条用于清远电视台发射中心。从高压到低压配电房要挖一条50米电缆沟，用于埋大线缆。）
（3）电线沟制作，挖沟400*400mm的电缆沟。采用砌砖，需要盖板120块。
2. 低压供配电部分：
（1）低压配电箱
（市电输入和油电输入，两路断电器，加防雷器，利用电量仪检测电力。输出4路160A/3p的断电器。）
（2） VV-4*50mm²+1*35mm²新型难燃导线50米。
（3） 二楼机房需要一个防雷器，一个电量仪，接入配电柜（60A/3p发射机2路，备用2路。32A/3p空调断电器2路，32A/2p发射机4路，备用4路。）
3. 所采购设备的相关安装工程及关联的的附属工程等：
（1）机房机柜配电插座部分
（3）敷设VV-4*120mm²+1*70mm²电缆100米
（5）安装低压配电箱2台

4. 土建装饰部分：
（1）配电机房电缆沟50米

本项目质量必须符合国家现行有关质量标准、施工、验收规范的要求和本用户需求书的要求。

二、项目的总体要求

1、本项目包括高、低压配电柜和低压电力电缆及辅料采购、供货、包装、仓储、货物运输、检验、保险、低压配电系统和电缆安装施工（包括相应土建和旧设备拆除等）、调试、试运行、培训、验收、技术服务（包括技术资料、竣工图纸等）和质量保证期保障服务、项目管理及其他相关服务等一系列服务在内的工程，报价总价包括上述全部内容，实行报价总价包干，全部报价均含税。
2、本采购项目谈判文件所描述的工程介绍不能视为完整无缺的，报价人应详细研究与本工程有关的其他资料，必要时到现场勘察（费用自理），以完全了解本工程的实际情况。允许报价人勘察现场，使用单位协助配合，如果对工程施工有不清楚的地方，可以向采购代理机构或采购人咨询。
3、报价人应根据本用户需求书、工程实际施工要求及其它具体情况，在报价时提交工程详细施工计划及满足工程实际施工要求的设备清单、工程量清单等。对整套系统运行和施工所必需的部件和消耗材料，即使在设备清单和需求中未有列出或数目不足，报价人必须在报价时补足。
4、若本项目所采购的设备配置、方案或要求中出现不合理或不完整的问题，报价人有责任和义务在报价文件中提出修改或补充方案并在征得采购人同意后付诸实施。
5、高、低压配电柜设备规格和工艺标准等必须符合国家相关标准和广播电视技术规范，柜体结构，元器件布置，配线等应满足IEC及国家有关规范标准要求。
6、低压配电柜设备为交流380V/220V系统，所提供的设备必须满足高山台的所有低压用电设备及照明所需的供电要求。
7、高、低压配电柜设备应具备稳定的、成熟的先进技术和完善的功能性，系统运行安全可靠，维护管理方便。
8、高、低压配电柜设备应满足如下环境条件下正常运行：
1）．温度：-10℃至+45℃
2）．相对湿度：90%
9、低压配电柜所有同规格断路器互换率要求达标。
10、低压开关全部采用施耐德系列断路器或同类、同级别产品。
11、电力系统项目报装由成交人负责，采购人协助配合。
12、成交人负责向相关部门办理送审、报验、验收和缴交相关费用；并全权负责施工工程过程中与当地政府、村民的关系发生处理等有关事宜，负责土地使用补偿、青苗赔偿等工程施工所需的补偿，紫金电视调频转播台提供协助。由此引发的工期延误，采购人视为成交人违约。
13、工程规范、文明施工要求，施工单位必须严格按照设计施工图纸以及国家颁布的现行施工规范规程和文明施工规定进行施工。
14、工程安全施工要求，成交人在施工期间应严格遵守国家、省、市有关防火、爆破和施工安全以及文明施工、深夜施工、环卫和城管等规定，建立规章制度和防护措施，负责余泥垃圾清理外运及费用。否则，由此造成的经济和法律责任，均由成交人负责。成交人应按安全施工的要求，采取严格科学的安全措施，确保施工安全和第三者的安全，承担由于自身安全措施不力所造成的事故责任和发生的费用。
15、施工用的水源、电源、施工人员吃住等生活问题及费用由成交人解决。工程安装施工所用之机械、设备、仪器、工具由成交人负责。

三、设备和器材运行适用的标准
（一）IEC298
（二）GB3906
（三）GB/T4048.1-93《低压开关设备和控制设备总则》
（四）GB7251-97《低压成套开关设备和控制设备》
（五）ZBK36001《低压抽出式成套开关设备》
（六）IEC439
（七）《10kV及以下架空配电线路设计技术规程》DL/T5220-2005
（八）《低压配电设计规范》GB50054-2011
（九）《电力工程电缆设计规范》GB50217-2007
（十）其它有关标准
四、项目货物名称、型号、数量
（一）主要设备名称、型号、数量：

（三）土建、安装部分：
1、室外电缆沟：在变压器房后面至机房大楼后面，凿一条40CM深40CM宽电缆沟50米，放置镀锌管作线管，倒置混凝土。
2、电缆的铺设：
（1）变压器房至机房主电缆的铺设，将电缆穿镀锌管内，变压器房低压配电柜与机房低压配电柜连接；
（2）一楼配电柜与二楼机房配电箱的连接；
（3）走线架的安装
（四）投价总价包括了以下全部费用：
1．货物的制造、包装、仓储、运输、保险等；
2．投标人进行的系统集成、土建、安装、调试、试运行、验收、培训、技术服务（包括技术资料、图纸的提供）、质量保证期保障服务、税费等。
3．中标方应提供必要投标设备的备品备件、消耗品及操作和维修专用工具。
五、项目货物技术要求
投标人提供的设备要满足环境条件、技术先进、生产工艺成熟可靠、结构紧凑、便于安装和维护等性能指标要求；设备和器材运行要适用国家关于电器设备使用的有关标准。

1、低压配电柜
（1）低压配电柜为户内成套设备，采用带门的低压柜，柜体采用A3钢板，柜体颜色为喷涂型电脑色。
（2）进出线方式：采用电缆下进下出和上出方式。
（3）电器元件按照图纸要求。
（4）配电回路均采用三相电压指针表指示；配电总进线采用三相电流指针表指示；配电进线采用三相电压指针表指示。
（5）低压柜各输出回路须有工作状态指示、开关容量及回路名称标识。
（6）发电机房低压配电柜的柜与柜之间连接电缆以及柜内连接电缆，低压配电柜与各发射机之间的连接电缆，一楼房低压配电柜与发电机房的连接电缆均为本次采购项目。
2、电力电缆
（1）、电力电缆必须是正规合格产品，各项技术要求必须符合国家相关标准和要求，同时考虑使用
工作环境为强雷区、高海拔、高潮湿、温差变化大；报价人须在投标文件中报出投标电力
电缆的品牌、产地、型号规格、技术指标等。
（2）、电缆配齐相应的终端头和螺丝等配套附件，在全面了解电缆敷设来路和用电设备的方位
及进线方式确定电缆敷设方式，电缆终端头须根据低压配电柜和用电载接入情况合理采
用。

六、系统集成安装要求
（一）中标人完成所有设备配套供应、集成、运输、安装、调试，配合系统验收及设备与外部的连接，保证设备能投入正常运行，并满足本台的要求。
1．系统设备安装调试要求：系统设备安装调试须按照电力行业的标准和规范进行。
2．线路设施和电缆施工要求：线路和电缆架设及埋地敷设按照电力行业标准和规范进行。
3．技术保障措施要求：工程开工前，成交人须严格按照设计资料要求和现有使用负载供电不能中断供电等情况，根据安装工艺、技术规范、技术标准等制定出相应的保证措施，编制出施工措施、施工技术方案等。在工程进行中，成交人要注意保护场内的各种管线和设施。若有任何损坏，须立即通知有关部门和采购人，并由损坏成交人承担损失和修复费用。
4．如果施工方案中有不满足使用单位安全播出保障要求，修改方案增加的费用由成交人负责，施工方案考虑夜间施工的情况。
5．安全施工要求：在施工期间，成交人要切实做好安全生产各项防范措施，加强安全施工管理，严格遵守国家、省、市和使用单位有关防火等安全施工以及文明施工等规定，遵守使用单位的规章制度，建立规章制度和防护措施，严格按照安全生产操作规程进行施工，确保人员的人身安全。否则，由此造成的损失由成交人负责。
6．供电要求：使用单位每天播出24小时，施工期间必须按使用单位要求保证一定范围的正常用电。即正常施工期间保证使用单位正常用电；更换或安装设备时，利用发电机组或其他方式做好临时发供电线路的驳接，保证设备的供电，所需费用由成交人负责。
（二）中标人提供的安装材料必须满足设备的正常安装、使用所需，包括设备接入系统的接口、线缆的所需配件。
（三）中标人负责设备的测试，并提供测试仪器。
（四）设备安装完成后，要提供完整的技术资料两份供采购人和使用单位存档。
七、货物的一般要求
（一）所有设备必须是制造商原装、全新的产品，符合国家及该产品的出厂标准。
（二）设备外观清洁，标记编号以及盘面显示等字体清晰，明确。
（三）对于影响设备正常工作的必要组成部分，无论在技术规范中指出与否，投标人都应提供在投标文件中明确列出。
（四）所有产品、设备提供出厂合格证等质量证明文件。
（五）所投的产品必须是在中国范围内合法销售，原装、全新、并完全符合用户要求的产品。
（六）中标人若非设备制造商须提供制造商针对本项目设备的专项授权书。

八、伴随服务要求
（一) 所有设备均由中标人免费送货至采购人指定的交货地点,并安装调试好。
（二）中标人必须为采购人提供有关设备的安装、调试、使用、维修和保养所需的足够的中文技术
文件（图纸、手册和技术资料）及产品合格证、质量保证书、有资质检测单位的质检报告和产品软
件等全套资料。
（三）交货时必须随附装箱单、备件明细表。
九、培训要求
（一）中标人负责提供有关设备功能、安装、操作、维护等培训。
（二）设备安装调试完成并交付使用后一星期内提供不少于1天的技术培训。
（三）根据客户的需要，在系统交付使用后一年内再提供2次由工程师授课的技术培训。
（四）要求技术人员经过培训以后，能充分了解设备的原理和流程，能熟练地掌握设备操作方法，并能及时排除部分设备故障。
十、售后服务要求
（一）质量保证期内售后服务要求
质量保证期为1年。
1．在质量保证期内，中标人负责对其提供的设备提供1年免费的维修保养服务、系统技术支持
及升级服务，含1年的零件免费维修更换。质量保证期自供需双方代表在设备验收单上签字之日起计算。
2．质量保证期内，中标人接到用户维修通知后提供解决方法，若未能排除故障，应在
12小时内派人到现场排除故障，并在24小时内解决问题；在规定24小时内不能解决问题的设备，应在48小时内提供不低于故障设备规格型号档次的替代设备。
3．质量保证期内，所有设备维修服务均为上门服务，即由中标人派人员到用户设备使用现场维
修，由此产生的一切费用均由 中标人承担。
4．中标人必须提出质量保证期内的维修、维护内容和范围（产品、技术、模块、部件）。
（二）质量保证期满后售后服务要求
中标人应保证以最优惠的价格提供备件和维修服务，当发生故障时，中标人应按质量保证期
内同样的要求进行维修处理。
（三）中标人需提供自己的售后技术支持中心、售后服务合作伙伴的详细资料，要求售后服务合作
方签订售后服务合作协议副本（加盖公章）。
十一、包装和发运要求
（一）货物的包装和发运必须符合货物特性要求。
（二）在运送货物至交货地点的路途中所发生的一切费用由中标方承担。
（三）为了保证货物在长途运输和装卸过程中的安全，货物包装应符合国家或行业标准规定。
由于包装不善导致货物锈蚀、失缺或损坏，由中标方承担一切责任。

十二、到货地点及到货、安装调试、试运行、验收时间
（一）到货地点：紫金县笔架山紫金电视调频转播台。
（二）到货时间：合同签订后一个月内，到货后30个工作日内完成安装、调试。
（三）试运行时间：安装调试完成后2个月时间。
（四）验收时间：在试运行期满后10日内。验收合格以采购人书面盖章确认为准。
十三、验收要求
（一）采购人、中标人、最终用户单位三方依文件要求对全部设备、产品、型号、规格、数量、
外型、外观、包装及资料、文件（如装箱单、保修单、随箱介质等）的验收。
（二）拆箱后，应对其全部产品、零件、配件、用户许可证书、资料、介质进行登记，并与装
箱单对比，如有出入应立即书面记录，由中标人解决，如影响安装则按合同有关条款处理。
（三）设备通电测试应单台进行，所有设备通电自检正常后，才能相互联结，再进行系统测试。
（四）如商检或设备和器材测试中发现设备和器材性能指标或功能上不符合标书和合同要求
时，将被看作性能不合格，设备使用单位有权拒收并要求赔偿。
（五）验收时中标人负责将全部有关技术文件、资料、及安装、测试、验收报告等文档汇集成册交付采购人。
十四、履约保证金、质保金和付款要求
采用分期付款方式：
（一）合同签署生效后，买方收到卖方开具等额正式发票后10个工作日内支付合同总价的25％
给卖方作为合同预付款；卖方收到合同预付款后10个工作日内支付合同总价的5％给买方，作
为合同履约保证金（不采用银行保函方式）；如卖方未能按合同规定履行其义务（包括履行货
物质量保证义务），买方有权先从履约保证金取得补偿。履约保证金在设备验收合格后转为质
保金，质保金有效期为一年。买方在合同设备验收合格满一年并没有发现质量问题后30个工
作日内无息返回合同设备的质保金给卖方。
（二）设备安装调试、试运行完毕，并通过买方组织验收合格和卖方向买方开具等额的正式发
票后10工作日内，买方支付合同总价的75％给卖方。
（三）付款方式：采用支票、银行汇付（含电汇）等形式。
（四）每笔款项支付时，卖方同时向买方提供相应金额的正式发票。
（五）上述合同的付款时间为买方向政府采购支付部门提出的支付申请的时间（不含政府财政
支付部门审查的时间）。卖方承诺在付款期限内买方已向政府采购支付部门提出支付申请的，
不视为买方逾期和违约。卖方同意本条对付款的约定，本合同或附件中与本条约定不一致的，
以本条约为准。

十五、系统示意图
