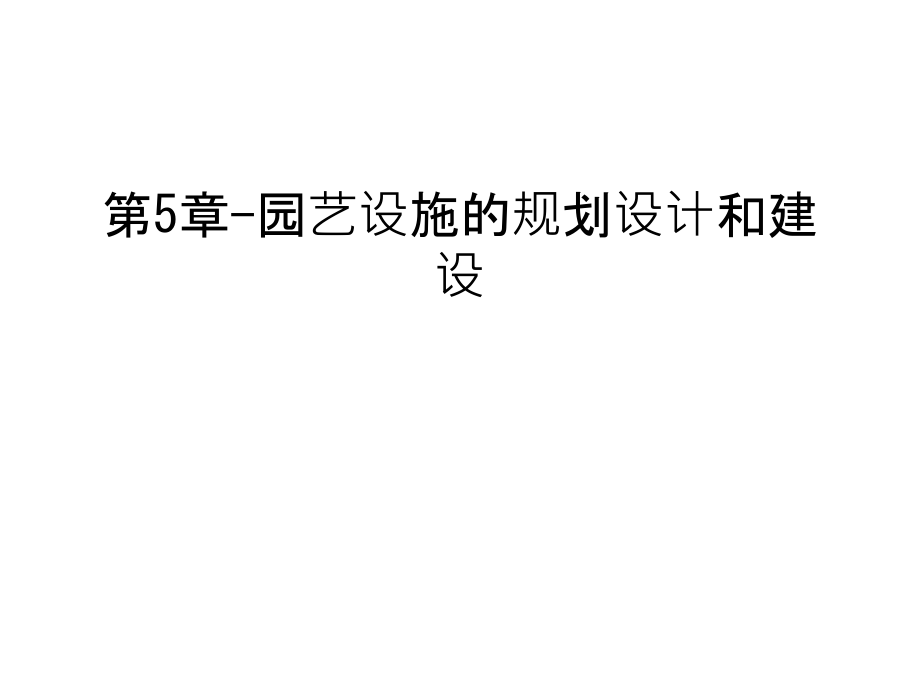

第5章-园艺设施的规划设计和建设电子教案.ppt

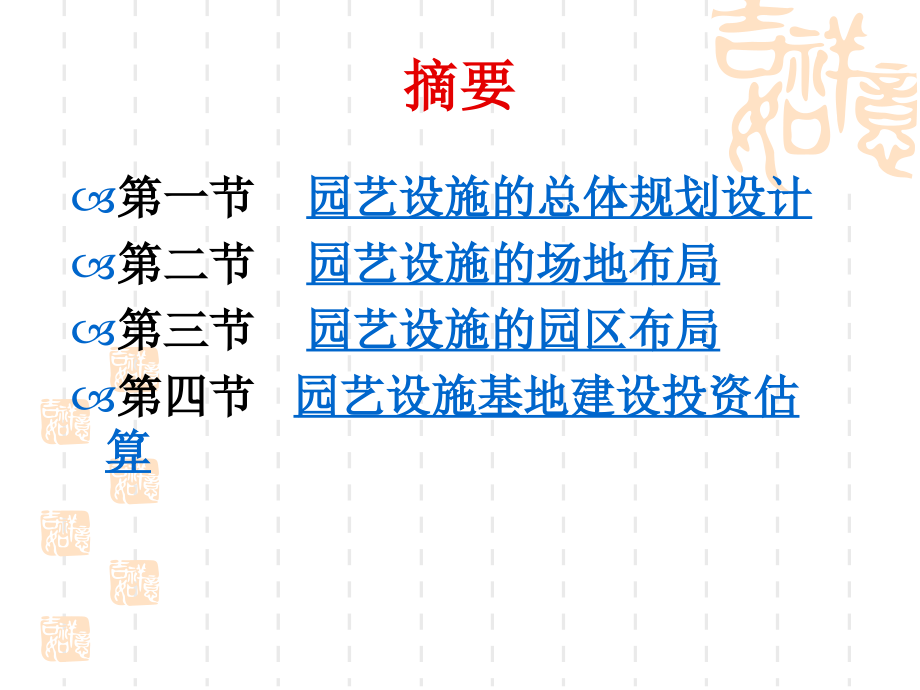

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,第5章-园艺设施的规划设计和建设,摘要,第一节,园艺设施的总体规划设计,第二节,园艺设施的场地布局,第三节,园艺设施的园区布局,第四节,园艺设施基地建设投资估算,第一节,园艺设施的总体规划设计,园艺设施规划设计的重要性,设施类型选型是否合理,设施建筑方位是否合理,设施建造是否牢固,设施建造成本与经营管理,园艺设施的建筑特点与要求,必须适合园艺作物的生长发育,环境条件相对可控,设施内部空间结构合理,具有坚固的结构,建筑成本不宜太高,第二节 园艺设施的场地布局,场地的选择（与结构性能、环境调控、经营管理、工程造价有关）,地块的选取（地质、土壤肥力状况）,对水源的要求,对地质的要求,对于交通要求,电力,供应,1.地块的选取,为了多采光要选择南面开阔、无遮荫的平坦矩形地块。,因温室和大棚大型化，利用坡地平整时费工且增加费用，整地时使挖方处的土层遭到破坏，使填方处土层容易被雨水冲刷下沉。,建造大型温室和大棚，最少应有150m长度的慢坡地。,为了减少炎热和风压对结构的影响，要选择避风的地带。,冬季有季节风的地方，最好选在迎风面有山，防风林或高大建筑物等挡风的地方。,夏季还需要有一定的风，风能促进通风换气，所以也要调查风向，风速的季节变化，结合布局选择地势。,2.水源的考虑,温室和大棚主要是利用人工灌水，要选择靠水源近，水源丰富，水质好的地方。水质不好不仅影响作物的生育，而且会影响灌溉系统的使用。,要选择土质好，地下水位低，排水良好的地方。地下水位高，易使作物发病。,3.地质条件,为了使基础坚固，要选择地基土质坚实的地方。否则修建在地基土质软，即新填土的地方或沙丘地带，基础容易动摇下沉，须加大基础或加固地带而增加造价。,4.交通和环境条件,为了便于运输建造材料，应选离道路较近的地方，交通便捷。,温室和大棚地区的土壤、水源、空气如果受到污染，会给蔬菜生产带来很大危害。因此，在有污染的大工厂附近不宜建造温室和大棚，特别是这些工厂的下风或河道下游处。,5.电力供应,在现代化大型温室和大棚的实际生产中常常需要用电，因此，应考虑电力供给，线路架设等问题。要保证电力供应，在有条件的地方，可以准备两路供电或自备一些发电设施，供临时应急使用。,为了节约能源，减少建设投资，降低生产开支，有条件时应该尽量选择有工厂余热或地热的地区建造温、大棚，可充分利用这些热能。,.其他,施工前的准备工作,A）场地调查（水、电、交通、平整度）,B）地基调查（挖取土壤样本，分析土壤构成和下沉情况及承载力，大型温室一般要求在50t/m,2,以上）,第三节,园艺设施园区布局,园艺设施一般采取集中管理，在布局上要考虑各个设施单元之间的联系（水源、变电所、仓库、作业场地、办公室等附属建筑物的联系）。,在布局中要考虑人工作业的路线图，动作多、频率高的支线应尽量缩短，一般将与单个设施相互连接的作业室、锅炉房、仓库等放在中心部位。,园艺设施的布局应考虑方向、道路的设置、设施之间的间隔等，主干道保证6m，支干道保证3m。,水源、电路、锅炉房的安排，以方便管理、降低能耗为基础进行设计。,1集中管理、连片配置,设施生产在集中经营管理中多数是连片生产，集中管理，多种形式相结合。,对于加强科学管理，合理利用土地，节约劳动力，配套生产是十分有利。,栽培栋,仓 库,作业场,锅炉房,中心施设,栽,培栋,栽,培栋,育苗栋,栽培栋,栽培栋,栽培栋,栽培栋,栽培栋,栽培栋,栽培栋,资材搬入,生产物出售,设施园艺用地配置,一般管理栋、作业场、电气室、锅炉房等应设在中心，便于管道、线路设计,节约工事费和热量消耗。,锅炉不能离温室过远，同时不要建筑在温室的上风口，造成烟尘对温室的污染。锅炉两边要有足够的堆煤场和灰渣场。,主,干,道,公共设施区,设施花卉区,设施蔬菜区,设施西甜瓜区,设施果树区,设施规划布局示意图,2因时因地，选择方位,温室大棚的方位是指屋脊的延长方向（走向），大体分为南北延长和东西延长两种方位。,温室大棚的方位与采光有很大关系。当太阳光照到温室大棚时，室（棚）内光照的强度主要取决于直射光的入射角；,入射角小，室内光照强度高；入射角大，室内光照强度低。这是因为：当光线射到透明体上时，一部分光线透过了物体，一部分光线被物体吸收，一部分光线被物体反射掉。,透射率吸收率反射率100,吸收率是物体本身固有的特性，是一个常数。这样反射率愈小，透射率愈大。而反射率与光线的入射角有关，当入射角为零时，反射角也为零，这时反射率为零，透射率为最大。,直射光的入射角除了受太阳高度角（太阳的直射光线与地面交成的角度）变化影响之外，还受温室大棚的方位和屋面角度的影响。,入射线,法线,反射线,反射角,入射角,覆盖物,在我国北方地区纬度较高，为了适应这一特点，单层面温室以东西延长为好，即座北朝南，这样在一天太阳光较充足的情况下，温室里可以得到较强的光照。根据测定计算，中纬度地区温室冬季透光率，东西延长的比南北延长的光照多12%。,一般来讲，南北延长的大棚光照分布是上午东部受光好，下午西边受光好，但就日平均来说，受光基本相同，且棚内不产生“死阴影”，而东西延长的大棚，南北受光不均匀。南部受光强，北部受光弱，在骨架粗大时，还容易产生“死阴影”造成作物长势不匀的现象。,3 邻栋间隔，合理设计,温室和温室的间隔叫做栋间隔,如果从土地利用率上考虑，其间隔越狭窄越好。但从通风遮阴上考虑，过狭窄不利。,塑料大棚前后排之间的距离应在5米左右，即棚高的1.5-2倍，这样在早春和晚秋，前排棚不会挡住后排棚的太阳光线。,大棚左右的距离，最好是等于棚的宽度，并且前后排位置错开，保证通风良好。,为了提高土地利用效率，塑料大棚前后排的距离可缩小到3米左右，左右大棚的间距可缩小到1.5米左右。,温室间距与阴影的关系,温室的出入口和畦的配置,温室的配置，除了间距问题外，还有通路，温室的出入口和畦的配置。,道路配置应有利于作业用机器，产品，生产用料等的运输，一般宽度在3m以上。,温室的出入口，有两种类型。,出,入,口,（a）,侧墙入口,（b）正面入口,温室出入口的配置,园艺设施生产性建筑计划的制定,生产性建筑计划内容：设施类型、设施规格、设施面积等。主要考虑以下因素：,设施方位：单屋面温室坐北朝南，高纬度地区和早晨气温低的地区，日出时不能立即接帘透光，方位可以适当偏西，以更多利用下午的光照。,设施间距：以每栋不互相遮光和不影响通风为宜。,长度：单屋面温室或塑料大棚一般以50-60米为宜，过长会影响设施的稳定性。,跨度：塑料大棚的跨度一般为高度的2-4倍，北方地区的设施跨度比南方的大。,高度：高度增加后有利于通风透光，但建筑成本相应增加，且不利于保温。,屋面坡度：屋面坡度越大，光照、温度、湿度条件控制比较有利，但建筑成本增加。,总体规模：根据经济实力、生产目的、预测回报等条件综合考虑。,非生产性建筑计划的制定,非生产性建筑计划包括锅炉房、供水系统、变电所、作业室、仓库、办公室等附属设施。,非生产性建筑计划的面积应根据总体生产规模、设施生产面积和设施的配置而定。,园艺设施的结构设计,园艺设施的使用年限一般为5-20年，整体结构的完整性、安全性和合理性是反映设施优劣的评价依据。,园艺设施结构设计是决定其使用年限的重要依据。,荷载是园艺设施结构设计的基础。,荷载：作用在园艺设施永久性结构上的重量，包括墙体、屋架、透明覆盖材料和所有固定设备重量。,荷载的种类,恒载：作用在园艺设施永久性结构上的重量，包括骨架、墙体、覆盖材料和所有固定设备重量。美国将作用结构上超过30d的活载都是为恒载计算，包括作物吊重、花卉温室内悬挂的花盆等。,活载：在园艺设施使用过程中产生的临时荷载，包括风荷载、雪荷载、地震荷载和施工荷载等。,垂直荷载：作用于园艺设施结构垂直方向的荷载称为垂直荷载，如园艺设施的自重、作物吊重等。,水平荷载：作用于园艺设施水平方向上的荷载称为水平荷载，如风荷载、地震荷载等。,荷载的计算,荷载组合：恒载+活载,结构设计时应计算对设施结构、基础和构建产生最不利影响的组合荷载。,由于园艺设施的结构一般比较矮小，一般不考虑地震荷载。,最容易出现的问题：温室设计单位为了节约用料，往往出现荷载设计过小的问题，导致温室垮塌事件发生。,第四节 园艺设施基地建设与投资估算,温室和大棚的建设费,温室和大棚的形式和设备要求不同,其建设费有很大的差异。建立一亩塑料大棚,需要薄膜150公斤（PVC)。,骨架如采用简易的竹杆、铁丝，总共不过3000元左右。,钢架大棚的价格为每亩2万元左右，温室根据配置而定，价格为300-800元/m,2,。,小型单栋管架温室建设费最低。其次是中型单栋温室、连栋温室等，最高的是玻璃温室和硬质板温室。,另外，如以全国平均数值为基准，多雪地带为了抵抗风雪而增大材料，约高出30的建筑费。连栋比单栋可便宜5左右。,成本核算,投资计划主要包括以下各点：,栽培计划：根据地理、气象的条件和农业用地状况确定栽培作物，劳动力和协助人员。,销售计划：主要是销售市场、市场价格、出售方法以及经费。,建设计划：规模、配置、温室的形态和设备。,资金计划：资金筹备方法，利息，还账方法。,栽 栽,培 培,体 面系 积,产 价,量 格,核,算,经,费,粗收入,日 资,常 本,费 利用 息,建设费,用,投资估算和经济效益分析,投资估算包括固定资产投入、不可预见费、勘察设计费和银行流动资金贷款等。,固定资产投入包括设施骨架和配套设施造价、生产性和非生产性建筑的投入等。,生产运行成本包括直接生产成本（种子、农药、肥料、水、电等直接用于生产的费用）和间接生产成本（固定资产折旧、人员工资、土地租赁、流通资金贷款还息和办公费等内容）。,经济效益分析,年产值的计算,年利润的计算,投资回收期=固定资产投入/（年利润+折旧）,产值利润率=年利润/年总产值,劳动生产率=年产值/从业人员数,新疆某地基地投资估算与经济分析示例,总面积33.33hm,2,18hm,2,节能日光温室,8.67hm,2,露地蔬菜生产,1.33hm,2,工厂化育苗中心,1固定资产投入(672.0439万元),(1)种子包衣车间、播种车间、催芽车间、仓库、车库、办公室、会议室、实验室等土建费,600m,2,700元m,2,42万元,(2)自动化播种，催芽设备等设备费,A自动化播种机(包括FS3型基质粉碎筛选机、JB6型基质混拌机、基质提升运输机、ZXB-3603型精量播种机、YS11型喷水机、包衣机,1套12万元套12万元,B催芽穴盘55 000个3.8元个20.9万元,(3)竹木结构节能日光温室造价,18hm,2,(270栋)28.5万元/hm,2,513万元,(4)供水管道 3万元,(5)水泵房及水泵 1.5万元,(6)购运输车一辆 12.5万元,2不可预见费(10),【以上6项之和的10】60.49万元,3勘察设计费(1),以上7项之和的10 6.6589万元,4年流动资金,【银行贷款140万元】,(二)生产运行成本648.166万元,1直接生产运行成本【264.535万元年】,(1)无滴膜 1 125kghm,2,X18 hm,2,X15元/kg=30.375万元,(2)种苗、农药、肥料、微肥、水费等,节能日光温室18 hm,2,X2.79万元/hm,2,50.22万元,露地867 hm,2,Xl.275万元hm,2,11.05万元,(3)架材费 8.67 hm,2,X0.27万元hm,2,2.34万元,(4)采暖费(温室)18 hm,2,X9万元hm,2,162万元,(5)基质 350m,3,150元m,3,5.25万元,(6)种子 100kg300元kg3万元,(7)包衣剂 300kgl0元/kg0.3万元,2间接生产成本【383.631 2万元年】,(1)固定资产折旧费 使用年限10年，按平均5年折旧,67203万元513441万元,(2)人工及福利 合同工143人6 000元人年85.8万元,管理人员7人8 000元(人年)5.6万元,(3)土地租赁 6 000元/hm,2,33.33 hm,2,20万元,(4)流动资金贷款还息(占用1年),140万元10.2=14.28万元,(5)固定资产投资贷款还息,776.491410.279.20万元,(6)年办公费 5万元,3生产不可预见费【39.34 万元】,(三)经济效益分析,1年产值【816.8万元】,(1)18 hm,2,温室蔬菜年产值 18 hm,2,45万元hm,2,810万元,(2)8.67 hm,2,露地蔬菜年产值 8.67 hm,2,5.4万元hm,2,46.8万,(3)育苗中心菜苗年产值(包括自用),800万株0.22元株176万元,2年利润 年产值年成本,816.8648.166=168.634万元,3投资回收期=固定资产投入/(年利润+折旧）=2.22年,4产值利润率年利润年总产值168.634816.820.65,5全员劳动生产率年产值从业人员数816.81505.4453万元人,6人均利润：年利润从业人员数168.634/1501.12万元,本章思考题:,1.简要说明园艺设施总体设计的原理与要求?,2.简要说明,园艺设施的园区布局,原理及建筑构成?,3.如何进行园艺设施基地的投资估算和经济效益分析？,此课件下载可自行编辑修改，仅供参考！感谢您的支持，我们努力做得更好！谢谢,
