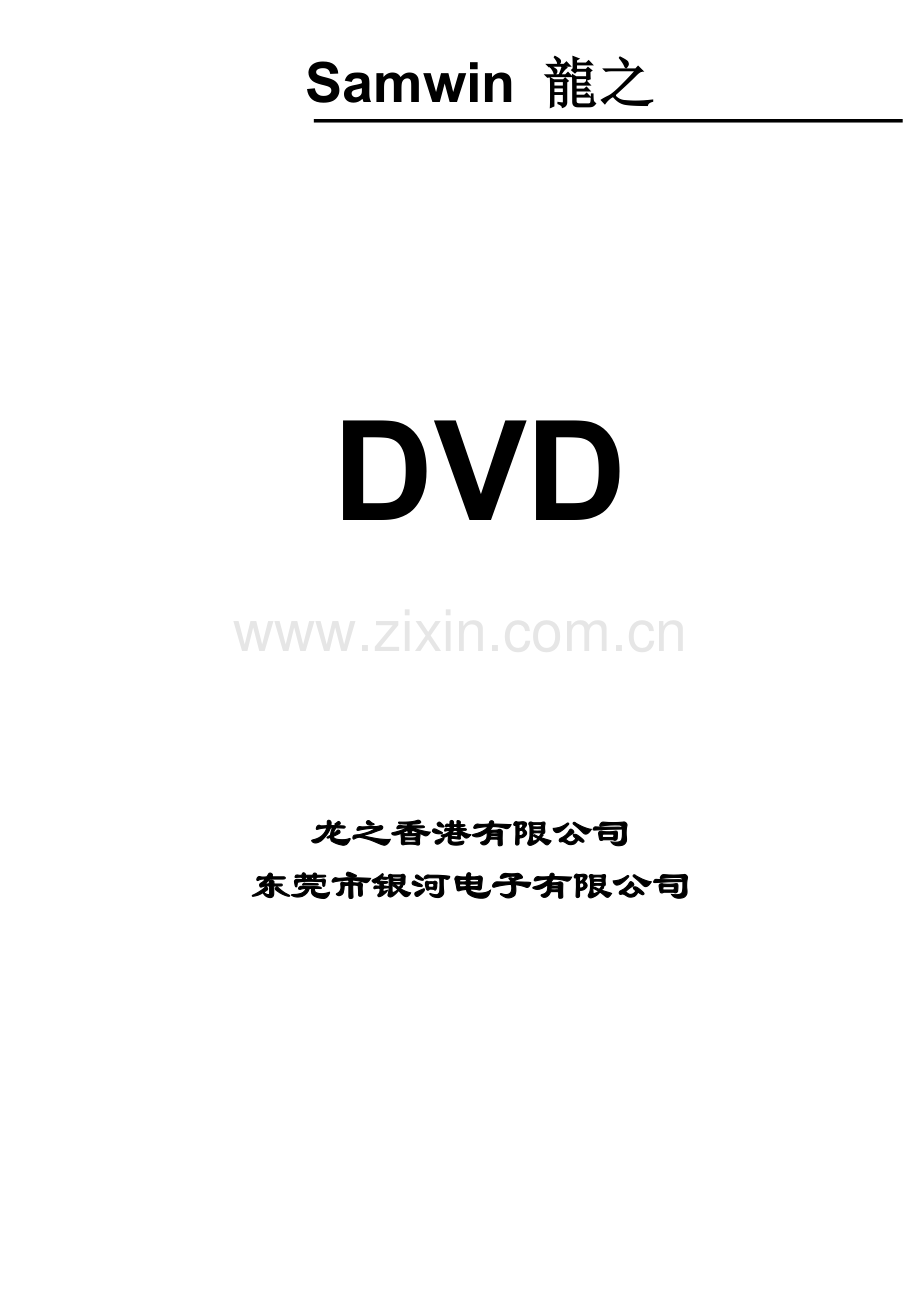

Samwin 龍之

DVD

龙之香港有限公司
东莞市银河电子有限公司

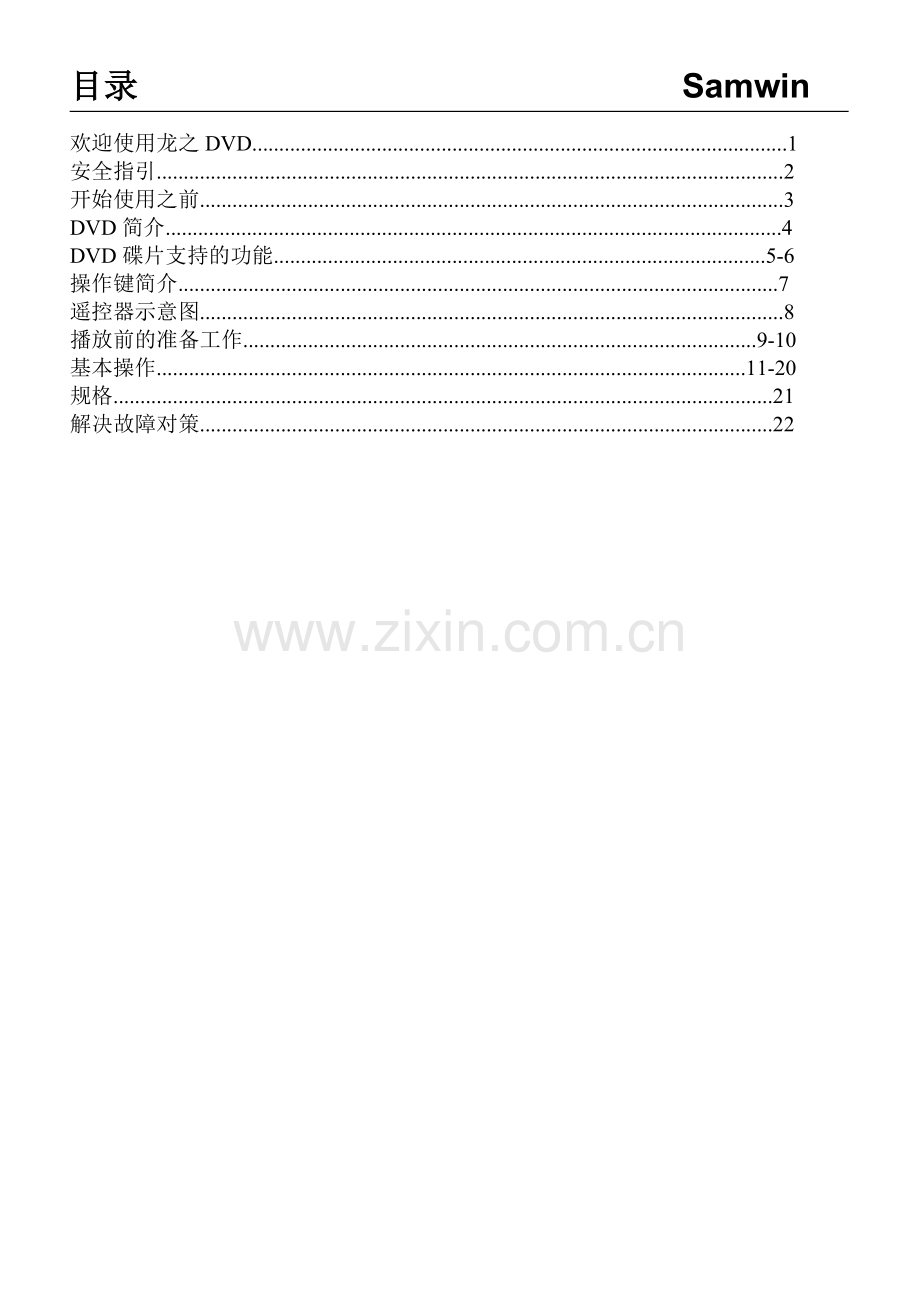

目录 Samwin

欢迎使用龙之DVD...................................................................................................1
安全指引....................................................................................................................2
开始使用之前............................................................................................................3
DVD简介..................................................................................................................4
DVD碟片支持的功能...........................................................................................5-6
操作键简介...............................................................................................................7
遥控器示意图............................................................................................................8
播放前的准备工作...............................................................................................9-10
基本操作.............................................................................................................11-20
规格..........................................................................................................................21
解决故障对策..........................................................................................................22

前 言

服务消费者，服务社会，是龙之公司的经营宗旨，也是产品的发展导向。
龙之DVD的推出，正是服务消费者的集中体现。作为国际市场全新一代增强型DVD产品
的代表作，龙之DVD经过龙之数码香港实验室两年的研究﹑试制﹑调整﹑改进，终于彻
底克服了以前各代产品标准不统一，兼容性差，纠错能力差，性能不稳定等缺点，真正做
到性能稳定，全兼容，强纠错，高可靠，为消费者带来优质的享受，完全符合大众消费者的
需要。
龙之DVD采用美国硅谷高科技公司稳定成熟的MPEGII解码方案，内置DOLBY DIGITAL
（AC-3）解码﹑DOLBY PRO LOGIC解码和DTS数码输出，选用国际流行的高稳定性机芯，
宽电源设计，多声道输出，独特美观的外壳，是新一代增强型DVD的代表组合。龙之DVD
具有如下特点：
一． 内置DOLBY DIGITAL（AC-3）解码﹑DOLBY PRO LOGIC解码输出和国际最新流行
的DTS数码输出，音质逼真传神，让您欣赏到全方位的5.1声道输出效果，令您在家
中便可享受到影院般的震撼感觉。
二． 能够播放精度高达20bit的HDCD碟片，与普通16bitCD相比音域更宽广，音质更细腻，
细节更逼真，堪称发烧级的精品享受。
三． 全面兼容DVD﹑超级VCD﹑DVCD﹑MP3﹑VCD3.0﹑VCD2.0﹑VCD1.1﹑VCD1.0﹑
CD-I﹑CD等符合国际标准格式的碟片，广泛符合大众消费者的需求。
四． 不受区域限制，自由共享全球碟片资源。
五． 采用单光头，全封闭机芯。具有超强的稳定性和读碟能力，使用寿命更长。
六． 采用龙之独有的数码纠错技术，实现交叉交织检测，智能多级补偿，达到六级纠错的惊
人效果。
七． 具有卓越的高画质。采用国际标准的MPEGII影像压缩技术，使得龙之DVD达到500
线以上的水平清晰度。
八． 具有超乎想象的大容量。单层单面的DVD存储容量达4.7GB，是CD存储容量的七倍，
可存储长达135分钟的高画质影像；双层双面DVD容量达17GB，可连续播放8小
时的高画质影像。
九． 强大齐全的多功能。龙之DVD具有多角度欣赏功能，您可以从不同角度来欣赏同一
个情景；具有多种语言和字幕的支持能力，最多可以有8种语言及32种字幕。
十． 设有加密锁定功能。您可根据需要加密锁定不同级别的碟片，为您的子女健康成长
奠定良好的基础。

龙之DVD的推出，代表着国际新一代增强型DVD的巅峰，也代表了大众消费者的要
求和心声。龙之DVD，让您满意！

公告：龙之公司不断致力于提高产品的质量和性能，本产品今后如有 升级或变更，恕不另行通知。

欢迎使用龙之DVD Samwin

多谢阁下选购SAMWIN龙之DVD影碟机。
阁下的器材是先进的科技产品，能够长期为阁下带来完美的影音感受。
使用本机之前，请先仔细阅读本说
明书并妥善保存以便将来参考之用。
DVD 型号：
购买日期：
购买商号：
商号地址：
购买价格：
安 装 者：
安装日期：
机身编号：

安装：
·请保持空气流通以防止机内积热。
·请勿将本机放在柔软表面（如毛毯﹑地毯等），或靠近窗帘﹑帐幔等物，以免阻塞通
风孔。
·请勿将本机放在靠近如火炉或暖气管等热源之处，或受阳光直射多尘﹑有机械振动或
冲击的地方。
·请勿将本机放在倾斜的地方，本机必须在水平位置上工作。
·请勿将本机和光碟放在带强磁场的装置附近，如微波炉或大功率扬声器。

储起所有包装物料
有助于搬运或需运回维修中心时使用。

1

安全指引 Samwin

处理电源线注意事项 搬运器材
■ 将插头拨出交流电源插座时，应持着 搬运器材之前，请检查电源线是否已
插头拉出，避免利用电源线着力拉出， 从交流插座拨出，接驳其它器材的讯
以免发生危险。 号线或天线亦已中断连接。
■ 当器材长时期停止使用时，应中断电源 请勿打开机盖
供应，将插头从插座拔出。 请勿自行修理，否则会引致触电或发
■ 避免将家具或重物件压在电源线上，以免 生火警，同时亦会取消保用期限，遇
损坏电源线，更不应将电源线绕结。 上小物件或水进入机内，应立刻中断
器材安放在稳固的表面上 电源接驳，尽快通知维修中心，勉强
避免将器材放于以下环境或情况： 使用可能引致触电或火警。
■ 潮湿的地方 清 洁
■ 接近其他器材之散热部份或直接受阳 可利用干净清洁的布清洁机身，如有
光照射。 需要，可利用微湿而附有清洁剂的布
■ 冷气机出风口或寒冷的地方。 清洁，再以干布抹干。切勿使用苯溶
■ 遇大震荡或过多尘垢地方。 剂，天拿水酒精或挥发性液体清洁及
■ 空气不流通。 接近机身喷射杀虫水。

2

开始使用之前 Samwin

在进行连接之前，请务必先将各装置的电源关闭。

打开包装箱
请查看包装箱内是否具备以下部件：
·音频/视频连接线 （1）
·遥控器 （1）
·使用手册 （1）
·保证卡 （1）

光碟的注意事项

光碟的保养
·为了保持光碟清洁，请拿光碟的边缘部分。请勿触摸光碟表面。
·请勿在光碟表面粘贴纸张。若光碟表面有胶水（或类似物）时，必须在使用之前，
将其完全擦干净。
·请勿将光碟放在直射阳光下，或如暖气管等热源附近，也请勿将其放在阳光下的汽
车里，因为车内温度会很高。
·播放完毕后，请将光碟放在盒子里保管。

3

DVD简介 Samwin

DVD播放机是您家庭影院的入场券，它的各项指标远远优于以往的任何视频设备，这项最新数字技术，将高质量﹑高密度的图像和音响压缩在一张12厘米与CD碟片尺寸相同的碟片上，其杜比AC-3（5.1声道）音响，提供先进卓越的数码环绕声，并能与现有的 VCD﹑SVCD﹑CVD﹑MP3﹑Mr.OKO﹑DVCD﹑CD等兼容。

DVD碟片与其它碟片的对比

DVD
SVCD
CVD
VCD
CD
LD
录制方法
数码/MPEG2
数码
数码/MPEG1
数码
模拟
容量
单面
单层
4.7G
单面
双层
8.5G

双面
单层
9.4G

双面
双层
17G

650MB
650MB
650MB

播放时间
133分
242分
266分
484分
45分
74分
74分
单面60分
双面120分
碟直径
12CM/8CM
12CM
12CM
12CM/8CM
30CM/20CM
水平解像度
500线或更高
350线
240线

430线
画面比例
多种

一种
字幕
32种
8种

最多16种
声音
杜比数码/线性PCM

线性PCM
线性PCM
Fm调频
声音质量
44.1KHz,48KHz,96KHz/16
20,24bit

44.1KHz
44.1KHz/16bit

声道量
杜比数码/线性PCM：8
杜比数码/5.1线性PCM：8
4
2
2
线性PCM：2
模拟：2

4

DVD碟片的支持功能 Samwin

DVD碟片能支持多种功能，因制造商不同，所能支持的功能也不同，以下为几种功能的常用标识：

区码及电视制式

杜比数码环绕音响

语言声音数量

语言字幕数量

画面比例模式

父母锁定

观赏角度

CLOSE CAPTION隐性字幕

功能简介
·全兼容性
与市面上现有的DVD﹑超级VCD﹑SVCD﹑DVCD﹑CVD﹑VCD﹑CD﹑OKO﹑MP3
等多种格式的碟片相兼容。
·高清晰度
水平解像度达500线以上
·中/英文菜单操作
·5.1声道杜比数码环绕声响输出
杜比数码环绕声5.1声道（六个独立声道），给予用户三维空间听觉享受，其重低
音声道（SUBWOOFER）更能增加低音听觉效果。

5

Samwi

·父母锁定功能
某些DVD碟片剧情含暴力色情部份，它用不同的开放程度（儿童级1级﹑2级﹑3级 ﹑
4级﹑5级﹑6级﹑7级﹑无限级）来迎合用户需求，本DVD可根据您的喜好有选择
性的播放碟片的内容。
·多语言多字幕支持功能
DVD碟片支持多达8种语言及32种语言字幕
·多故事情节选择播放
用户可根据需要选择不同角度观赏，如近观﹑侧面﹑全景等。
·多种画面比例模式
多种画面比例适合不同电视机屏幕。

6

操作键简介 Samwin
前面板图示：

后面板图示：

1.影像输出插孔 6.中置声道输出插孔
2.S端子输出插孔 7.同轴输出插孔
3.左右环绕声声道输出插孔 8.光纤通道插孔
4.重低音声道输出插孔 9.RGB输出插孔
5.左右前置声道输出插孔 10.电源线交流220V

7

遥控器示意图 Samwin

8

播放前的准备工作 Samwin

安装遥控器电池
打开电池盒底盖，按标示的电池正负极性装入两节7号电池，使用遥控器时，请把遥
控器对准本机前面板的遥控传感器。
系统连接
l.连接前，必须关闭所有装置的电源
2.连接完后，再接通电源
*音视频线（附件）要按其颜色连接
黄色插头-视频端子（黄）
白色插头-左音频端子（白）
红色插头-右音频端子（红）
*必须连接得当，尤其是插头要插到底
*VIDEO和S-VIDEO视频输入电视机只能用其一。（S-VIDEO连接线需另购）。
影碟机+电视机

影碟机+功放（音响）

9

播放前的准备工作 Samwin

若您有一台录像机，可用来录制影碟机播放的节目

影碟机+具有RGB输入的电视机

10

基本操作 Samwin

连接好系统后，可使用本机。在播放之前，需作好如下准备工作：
1.开启电视机，并选择视频输入为AV状态。
2.若连接功放，开启功放电源，并选择“VCD或DVD”唱机位置。
3.连接本机电源线至插座。
读碟
步骤1：按下电源开关，出现开机画面，同时开始如下图所示：

正在搜索

无碟
电源 无碟

步骤2：按<开/关仓>键，托盘会自动推出
出仓
出仓

步骤3：将碟片放入托盘中，标签面朝上，按<开/关仓>键，碟片托盘关闭，机器开始
读碟，本机会自动识别不同的碟片格式，并将其显示于电视屏幕左上角，本机前面
显示屏也会显示相应碟片类型。这时可按<播放>键开始或按其它键进行相应操作。

步骤4：按待机键显示屏会显示“OFF”并闪动三次，STAND BY指示灯点亮，本机处
于待机状态；再按待机键本机开始工作。

11

基本操作 Samwin

功能键说明
播放 暂停 上一首歌 下一首歌

下一项
上一项
暂停
播放

快退2×
快进2×
连续按“快进” 连续按“快退”键，
键，则曲目在快 则曲目在快退2X﹑
进2X﹑4X﹑8X﹑ 4X﹑8X﹑20X﹑正常播
20X﹑正常播放之 之间循环。
间循环。

快进 快退
记忆
停止
对于DVD碟片 对于DVD碟片或
或VCD碟片在 VCD碟片在菜单播
菜单播放关时按 放关时为记忆播放；
第一次停止键为 其它碟片为正常播
为记忆停止；第 放。
二次为停止。
屏幕显示 第一次按屏显键
0:00:03 0:03:15
当前曲目 当前曲目
播放时间 剩余时间
当DVD机处于播放下列碟片时，在 DVD
遥控器上连续按此键，屏幕显示依
如下图所示。

屏幕显示

DVD
章节 总章节
标题 总标题
音频语言 MONO
字幕语言
第二次按屏显键 第三次按屏显键关闭屏幕显示
DVD

12

基本操作 Samwin

第一次按屏显键 第二次按屏显键

VCD VCD
VCD2.0
轨道 总轨道
0:00:03 0:03:15
当前曲目 当前曲目
播放时间 剩余时间
SVCD SVCD
MP3 MP3
CD CD

在摇控器上连续按三次“屏显”键时，屏幕上的显示依次如图（1）﹑（2）所示，当碟
片为SVCD﹑OKO时，显示碟片为“SVCD”字样；碟片为CVD时，显示碟片为“CVD”
字样；碟片为DVCD﹑VCD时，显示碟片为“VCD”字样；碟片为CD时显示为“CD DA
字样；碟片为MP3时显示为“MP3”字样。按第三次时屏显被清除。
字幕
此功能能够选择在电视机屏幕
显示的多种文字（多达 32种， 字幕打开 字幕关闭
角度 1/3

字幕语言 [1]
字幕语言 [关]
仅对于有此功能的碟片），重
复按下字幕显示的<字幕>键，
即可选择字幕。

字幕

角度
在观赏体育赛事﹑音乐会和戏剧节目时，连续按下遥控器上的<角度>键时，可选择观看从
不同角度摄取的同一动作（仅对于有此功能的碟片）。

DVD

角度

13

基本操作 Samwin

音轨
选择语言声音，可有多达8种（SVCD/CVD 4种）不同的语言选择。

音频语言 [ ]

连续按音轨键，
音轨 即可选择8种不
同的声音语言。

标题
播放VCD或SVCD时按此键，机器会将内容分
标题 (九画面) 为九个小画面显示在电视上，可根据喜爱的节目
选择播放，在播放DVD时，按该键，机器显示标题。

菜单

菜单 在播放SVCD或VCD，MP3碟片时，按该键可打开或
关闭菜单功能。在播放DVD碟片时，按该键可返回菜单。

方向选择键

播放各种影碟时，需要用户作选择，四个方向选
择键方便用户在项目﹑菜单或影碟操作时选项。

14

基本操作 Samwin

数字键

播放SVCD/CVD/DVCD/VCD/CD碟片时，只要按下遥控器上所选曲目位置的数字键，
即自动播放该曲目，若该曲目为十以上数字，则先按下<+10>键，然后再选择相应的
数字键，即开始自动播放该曲目。

1 2 3 VCD
曲目8

SVCD
4 5 6

7 8 9

播放

0 +10

8

例如：选择曲目8，按一下数字键8，即开始自动播放曲目8。

选时
搜索 时间/章节/标题
时间
章节
标题

选时
按下选时键后，输入所要选择片段
的始末时间，再按下播放键，即可
播放所要选择的片段。

片段重复 DVD SVCD VCD CD MP3
重复A-
按A-B键一次，重复A-设定开始

A-B
