无震荡高防滑抗磨损重载型车道路面高性能材料说明书金涂ETF(国内).doc

金涂ETF(无震荡、高防滑、抗磨损、耐紫外线的重载型车道/路面/坡道表面高性能材料)
产品用途
金涂ETF 是采用欧洲技术标准生产,为不含溶剂的三组份系统， 由聚合物改性的石油环氧树脂基料， 固化剂，和惰性级配的刚性填料构成。三组份混合均匀后，形成黑色均匀流动的浆体，摊铺后在浆体仍然湿润时, 撒布精选的高强高耐磨骨料，固化后得到一轻质、耐重荷、耐磨损及极度防滑的表面。
表面撒布的高强耐磨骨料，其莫氏硬度高达9度，具有极高的硬度和耐磨性。将其撒播于金涂ETF砂浆表面，能使涂层的表面最大限度地满足户外公路、坡道所需的耐磨、防滑、坚固的要求。骨料的粒径可根据不同的使用要求选配。
产品与多种基面有良好的粘结，如：新旧混凝土基面、钢材基面、沥青基面(使用十二个月以上)、木材基面、铝材基面等。故产品适用于桥梁、遂道、公路、坡道、停车场、人行天桥、滚装船连桥、升降平台、码头、潮湿的工作区及海洋气候区,各种船(如航空母舰,驱逐舰,护卫舰等作战型舰艇)表面等需要高度防滑和防护的区域。产品经聚合物改性，可有效抵抗紫外线的辐射，故可适用于户外阳光直射的场合。地坪厚度5至8mm,厚度选择取决于交通情况。
金涂ETF也可只作为防水材料使用。如用于桥面沥青混凝土铺面的防水层。也可用于沥青路面的修复材料等。
产品优点
◆自重轻—结构设计考虑的重要因素，不会造成结构的附加荷载。
◆高度耐磨—优异的耐磨性能，能抵抗最重度的磨损。
◆柔韧性能好，强度高，具有优良的抗拉，抗弯折，抗剪切强度。
◆与钢材和混凝土面等基面有异秀的粘结性能。
◆ 雨天防滑。
◆ 优秀的耐化学腐蚀性能， 耐汽油，煤油，柴油以及多种酸碱物质。

◆ 优秀的防水、不透水性，优秀的耐热、耐久性能
◆集防水，粘结功能为一体，施工方便快捷
技术支持
金筑公司提供全系列高性能的建筑产品。除产品系列广泛以外，还可向设计工程部部门提供成套的技术支持，包括产品选择和技术建议等。
产品说明
金涂ETF是一种不含溶剂的三组份系统+防滑耐磨表面覆盖骨料，以预包装的形式供应，以便现场搅拌和使用。
A组份：石油树脂改性环氧。
B组份：精选树脂固化剂。
C组份：精选级配惰性矿物填料。
防滑耐磨面料：经处理的耐磨极配骨料，含至少60%的Al2O3成分。
各组份混和形成均质的，流体状砂浆。
金涂ETF中的流体为黑色。但最后表面颜色取决于铺面颜色。
金涂ETF的厚度应根据交通情况选择，可参考下表：
交通密度
轻级
中级
重级
3.0-3.5㎜
3.5-4.0㎜
4.0-4.75㎜

砂浆摊铺后,再撒上经过特别挑选的耐磨防滑骨料,即形成一个自重轻、抗弯、耐久的防滑面层.

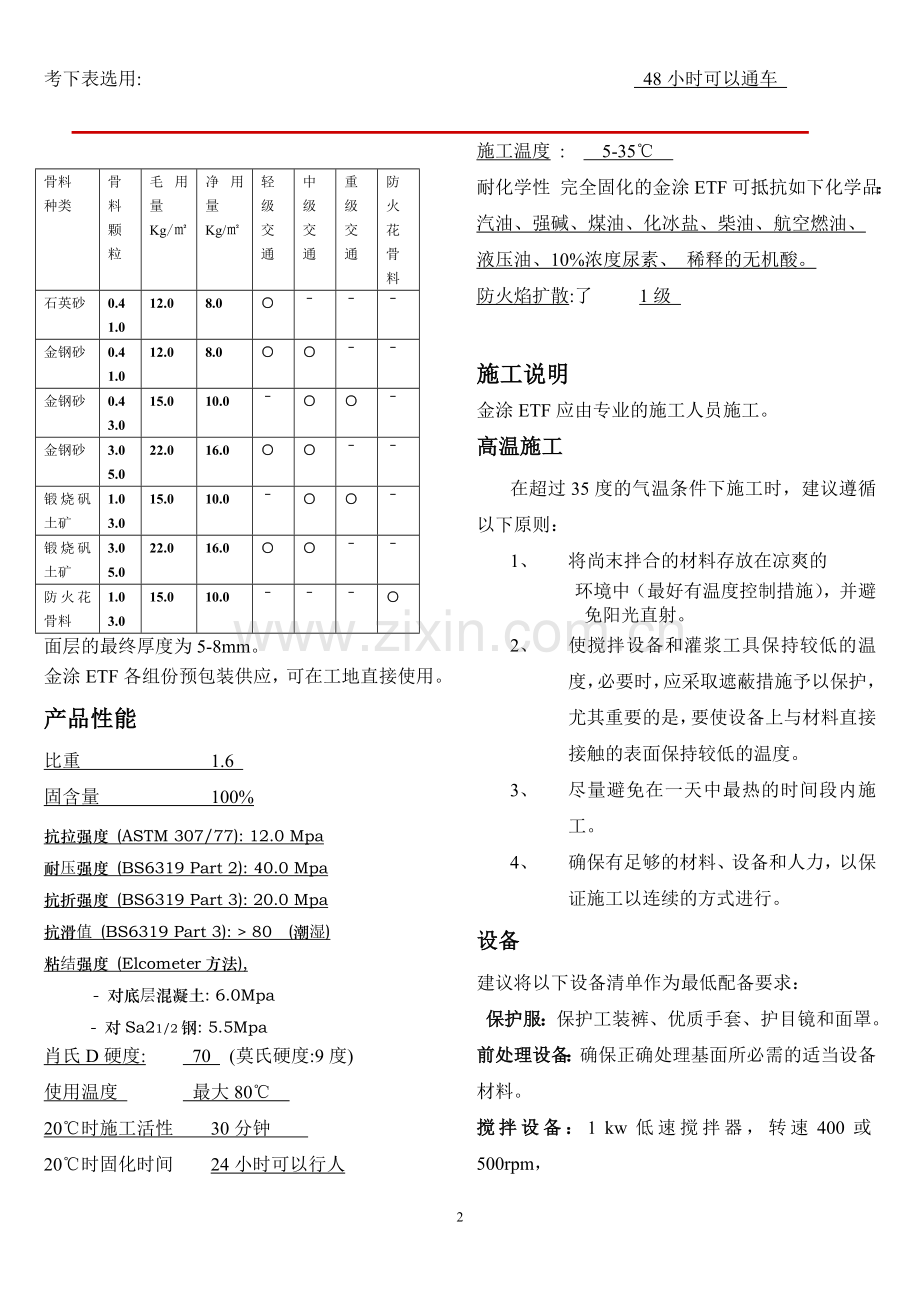

耐磨防滑骨料的选择取决于交通类型和密度,可参考下表选用:

骨料
种类
骨料颗粒
毛用量
Kg/㎡
净用量
Kg/㎡
轻级交通

中级交通
重级交通
防火花骨料
石英砂
0.4
1.0
12.0
8.0
○
ˉ
ˉ
ˉ
金钢砂
0.4
1.0
12.0
8.0
○
○
ˉ
ˉ
金钢砂
0.4
3.0
15.0
10.0
ˉ
○
○
ˉ
金钢砂
3.0
5.0
22.0
16.0
○
○
ˉ
ˉ
锻烧矾土矿
1.0
3.0
15.0
10.0
ˉ
○
○
ˉ
锻烧矾土矿
3.0
5.0
22.0
16.0
○
○
ˉ
ˉ
防火花骨料
1.0
3.0
15.0
10.0
ˉ
ˉ
ˉ
○
面层的最终厚度为5-8mm。
金涂ETF各组份预包装供应，可在工地直接使用。
产品性能
比重 1.6
固含量 100%
抗拉强度 (ASTM 307/77): 12.0 Mpa
耐压强度 (BS6319 Part 2): 40.0 Mpa
抗折强度 (BS6319 Part 3): 20.0 Mpa
抗滑值 (BS6319 Part 3): > 80 (潮湿)
粘结强度 (Elcometer方法),
- 对底层混凝土: 6.0Mpa
- 对Sa21/2钢: 5.5Mpa
肖氏D硬度: 70 (莫氏硬度:9度)
使用温度 最大80℃
20℃时施工活性 30分钟
20℃时固化时间 24小时可以行人
48小时可以通车

施工温度 : 5-35℃
耐化学性 完全固化的金涂ETF可抵抗如下化学品：汽油、强碱、煤油、化冰盐、柴油、航空燃油、
液压油、10%浓度尿素、 稀释的无机酸。
防火焰扩散:了 1级

施工说明
金涂ETF应由专业的施工人员施工。
高温施工
在超过35度的气温条件下施工时，建议遵循以下原则：
1、 将尚末拌合的材料存放在凉爽的
环境中（最好有温度控制措施），并避免阳光直射。
2、 使搅拌设备和灌浆工具保持较低的温度，必要时，应采取遮蔽措施予以保护，尤其重要的是，要使设备上与材料直接接触的表面保持较低的温度。
3、 尽量避免在一天中最热的时间段内施工。
4、 确保有足够的材料、设备和人力，以保证施工以连续的方式进行。
设备
建议将以下设备清单作为最低配备要求：
保护服：保护工装裤、优质手套、护目镜和面罩。
前处理设备：确保正确处理基面所必需的适当设备材料。
搅拌设备：1 kw低速搅拌器，转速400或500rpm，
外加搅拌叶片MQ3和搅拌容器或迫动式搅拌机，装备适当的搅拌浆
施工设备：镘刀、钢镘刀
施工——注意事项
金筑建材公司的方针是，尽可能将施工任务委托给经过认可或许可的施工商来完成，这样可以确保得到满意的施工效果，从而使材料的长久性能得以保证。此外，对希望由自已负责施工的承包商，金筑建材公司还可以提供技术协助和培训，培训地点可以是现场，或者是金筑公司。
施工方法
在施工过程中和任何阶段，总体相对湿度不得超过75%。
1．0表面前处理
1．1钢质基面
1．1．1所有钢质基面均应进行喷砂处理，最低达到SA21/2标准；建议的角状水粒大小至少达到75微米。
1．2混凝土基面
1．2．1基面应清洁、坚实、干燥，且无任何浮浆皮或松散粒状物。
1．3沥青基面
1．3．1面应清洁、坚实、干燥，且无任何浮浆皮或松散粒状物。建议基面施工后至少已经过12个
月的时间。
1．3．2应对基面进行轻度喷砂处理，以清除那些
粘结不牢固或污染的材料，以提供清洁的基面。
1．4木质基层
1．4．1木质基面应洁净、干澡。
1．5铝质基层
1．5．1基面应经过喷砂和除油处理，必要时，可使用复合溶剂，以获得良好的机械粘结力。
2．0上底油
2．1经过前处理和基面应使用金涂底油1#进行处理，使用羊毛滚筒进行底油施工，以提供薄薄的均匀覆盖层；钢质、沥青、木质和铝质基面不需进行底油处理。
3．0搅拌
3．1金涂ETF的供贷形式为经过预先称量的
三包装产品（基料、固化剂和骨料），可以现场即时混合使用；不得混合被拆分包装和各组份，否则将会对产品性能和完工地板面的外观产生不良影响。
3．2搅拌时，可以使用一台迫动式搅拌机，或使用配备了搅拌浆辅件的重型、低速的搅拌器；所有此类设备均应为金筑所认可的类型和能力；将这些组份放在一个尺寸适当的搅拌器中进行搅拌。
3．3首先将基料组份添加到搅拌容器中，然后再添加固化剂，并将两者在一起搅拌大约2到3分钟，直至得到均匀的颜色和纹理为止。
3．4然后，将骨料包装缓慢加入，同时，另外搅拌3到4分钟，直到获得完全均匀的材料为止。
4．0施工
4．1施工人员应确保备有充足的设备、人力和材料，以确保针对独立地板区域的搅拌和后续施工过程均能够一次完成。
4．2搅拌后，材料必须在规定的施工期限内使用
—请参见相关产品说明书中的“特性”部分。
4．3将搅拌好的砂浆浇注到处理好的表面上；按
2-3米宽的条形依次施工，边缘用胶带遮蔽，使用钢质镘刀或橡皮滚子摊敷砂浆，在与前一天的施工
部位形成接缝时，应特别小心进行。

4．4建议使用湿膜测厚仪，确保达到正确的

施工厚度和材料用量，金涂ETF施工后，应
立即撒上表面耐磨骨料。
4．5让骨料垂直落下，直至看不到砂浆为止，从而使砂浆涂层达到封闭饱和状态；不得向砂浆上倾斜抛洒骨料，否则会形成脊状；涂层固化后，必须拆除遮蔽带。
5．0地板接头
5．1所有现有膨胀接头或活动接头均应随新地板面一次完成。
5．2接缝密封剂和接缝的几何形状应与所用的地板类型、裸露条件以及基面的大致活动特点相一致—有关详细情况，请咨询金筑公司。
用量估算及产品包装
金涂ETF以60㎏包装供应。
金涂25#以15㎏包装供应。
用量表
金涂ETF 厚度 用量
㎜ ㎏/㎡
轻级交通 轻级交通 4.8-5.6
中级交通 中级交通 5.6-6.4
重级交通 重级交通 6.4-7.6
金涂1#底油用量：5㎡/㎏
贮存
金涂ETF和金涂1#底油在环境温度低于35℃条件
下贮存期为12个月。

电话： 电子邮箱：
++ (86755)81476598 13823775996@
(0)13823775995
深圳市金筑建材有限公司
深圳市福永下十围广厦路1巷8号2楼 邮编： 518000

注意事项：
健康和安全：
金涂ETF各组分不得接触皮肤，眼睛或被吞食。对环氧树脂，固化剂过敏的人应穿戴手套，口罩，涂防护霜等。施工时确保通风良好。如接触到皮肤，应在树脂固化前用洁洗液洁洗。如不慎接触到眼睛，应马上用水清洗并导医就治。
4
