综合操作手册

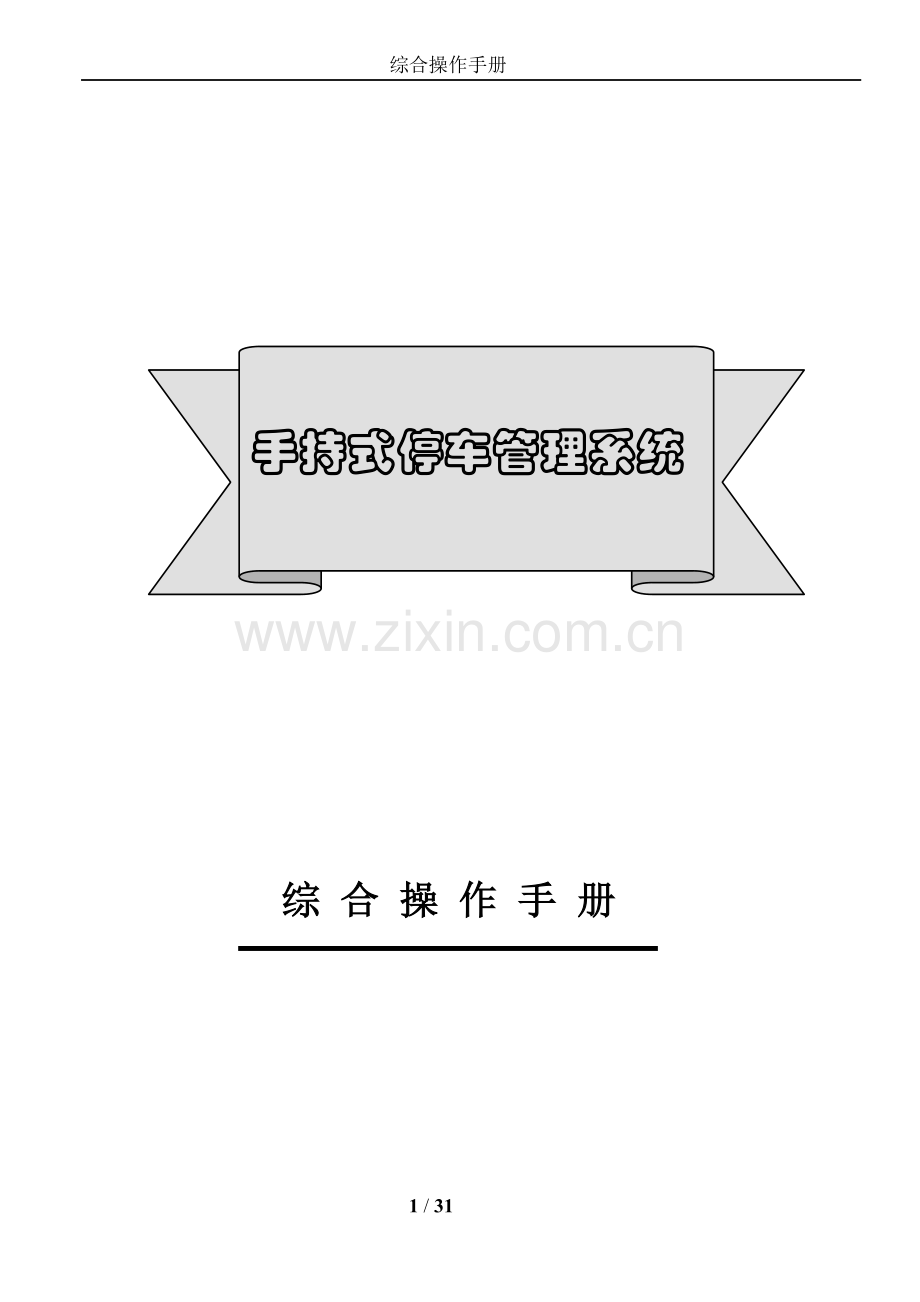

手持式停车管理系统

综 合 操 作 手 册

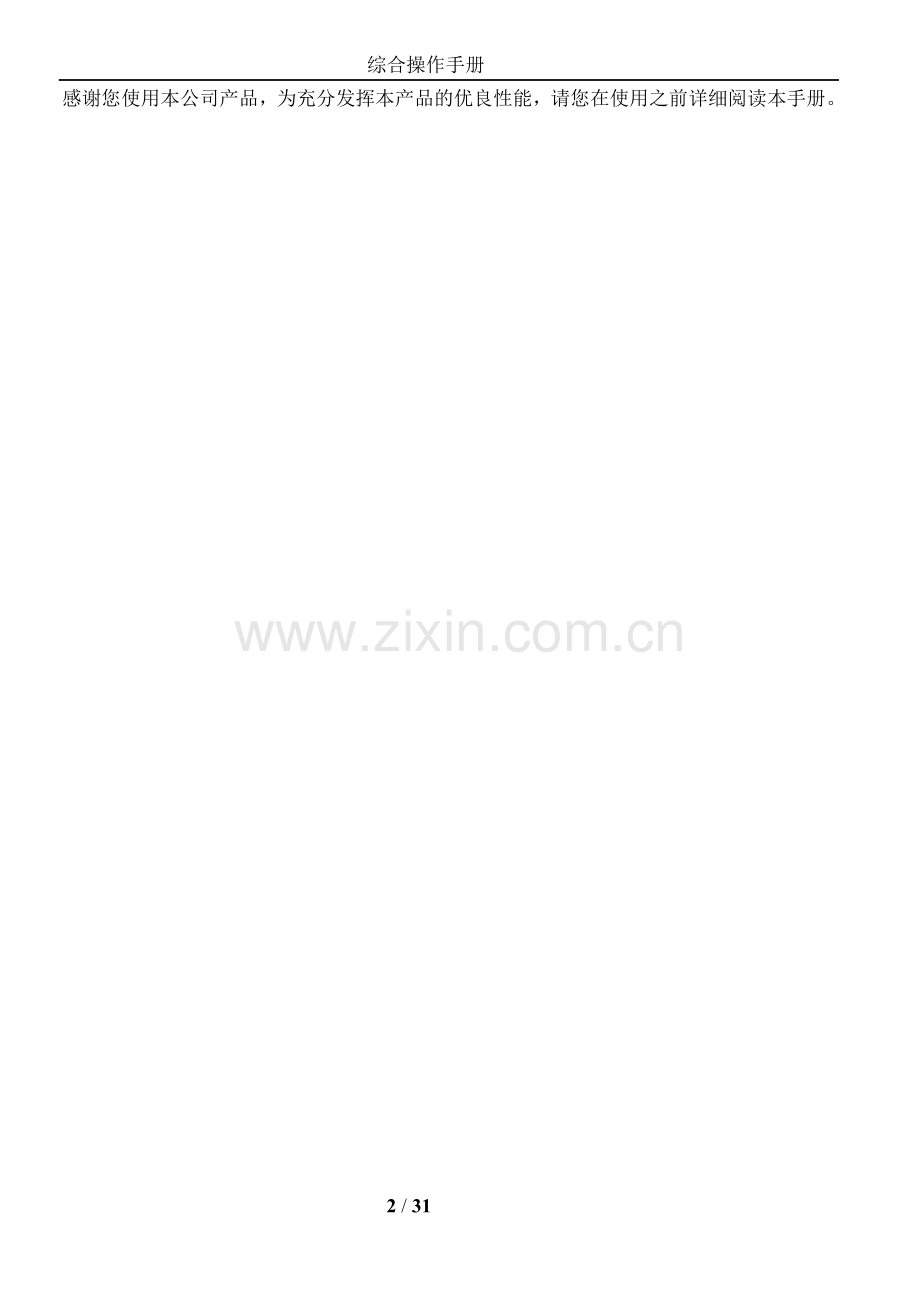

感谢您使用本公司产品，为充分发挥本产品的优良性能，请您在使用之前详细阅读本手册。

系统组成 5
手持机主要功能 5
手持机技术指标 6
使用注意事项 7
确认包装物 8
手持机使用方法 9
(一) 开机 9
(一) 关机 9
(二) 车辆进入发卡 9
(三) 车辆离开结算 11
(四) 菜单功能操作及说明 12
5.1. 刷卡上班 12
5.2. 下班取款 12
5.3．查询记录 13
5.3.1　查询进入车辆 13
5.3.2 查询离开车辆 13
5.3.3 查询收费金额 13
5.3.4 最近一笔收费 14
5.3.5 查询刷卡总数 14
5.4 系统设置 14
5.4.1 按键音设置 14
5.4.2 背光亮度设置 14
5.4.3 背光时间设置 14
5.4.4 对比度调节 15
5.5 刷系统管理卡 15
5.6 输入系统密令 15
5.7 校正系统时间 15
5.8 注册IC卡 15
5.8.1 注册临时卡 15
5.8.2 注册内部卡 16
5.8.3 注册包月卡 16
5.8.4 注册储值卡 17
5.8.5 注册按次卡 17
5.8.6 注册财务卡 18
5.8.7 注册管理卡 18
5.9 IC卡管理 18
5.9.1 IC卡挂失 18
5.9.2 IC卡恢复 19
5.9.3 IC卡全部恢复 19
5.10 内部卡有效时间 19
5.11 清财务卡金额 19
5.12 清除进出车记录 19
5.13 系统初始化 19
5.14 取系统存储卡 19
5.15 修改系统密令 19
5.16 验卡功能 20
(五) 换岗说明 20
(六) SD卡内文件说明 20
(七) 进出车记录Excel操作 26
(八) 常见收费规则举例 27
(九) BUG以及固件更新 30
(十) 常见问题及解决办法 30

系统组成
1、 手持式车辆管理机
2、 感应IC卡
a) 管理卡： 执行手持机管理功能
b) 财务卡： 员工卡、上下班、收费金额管理
c) 临时卡： 一车一卡，进口发卡，出口收卡收费
d) 内部卡： 任意出入，可设置所有内部卡有效时间
e) 储值卡 ：卡内可预充入金额
f) 包月卡 ：按月进行收费
g) 按次卡 ：按进出车的次数进行收费；
3、 道闸机（手动或者电动）
4、 可选附属设备
a) 道闸无线控制器
b) 车辆检测器
c) 无线室外语音LED显示机
d) 无线微型打印机
手持机主要功能
1．进入车辆发卡，向卡内写入车牌号及时间；
2．车辆离开收卡，读取卡内数据，自动计算停车时间及收费金额；
3．手持机能识别和处理下列各类感应卡；大车卡、中车卡、小车卡、超大车卡、特种车卡、会员车卡、临时卡、内部卡、包月卡、储值卡、按次卡、财务卡、管理卡；
4．设置五种以上收费标准；大车标准、中车标准、小车标准、超大车标准、特种车标准；
5．多种现金回收管理模式；财务卡方式，现场收缴方式，现场打印方式；
6．手持机数据上传方式：SD卡存储，能够用读卡器直接读写（必须通过密码或管理卡方可操作）；
7．查询收费情况： 收费笔数，收费总金额，收费时间；
8．查询刷卡情况： 可查询刷卡总数，进车卡总数，出车卡总数；
9．查询车辆情况： 依据车牌号查询出车辆进出时间及金额，逐一翻阅查车辆进出时间及金额；
10．查询财务卡内金额；
11．信息资料清除（必须通过密码或管理卡方可操作）；
12．金额数据清除（必须通过密码或管理卡方可操作）；
13．笔数数据清除，财务卡内金额数据清除（必须通过密码或管理卡方可操作）；
14．校正系统时钟（必须通过密码或管理卡方可操作）；
15．省车牌号汉字（必须通过密码或管理卡方可操作）；
16．手持机省电设置；
17．手持机只用于登记进入车辆，（即只能刷进车卡）
18．手持机只用于离开车辆收费，（即只能刷出车卡）
19．手持机编号
20．手持机是否启动无线遥控功能
21．手持机是否启动语音功能
22．设置手持机是否启动打印功能
23．简单快捷的设置各种车辆收费标准；
24．设置手持机背光自动关闭时间；设置背光灯亮度；调节对比度；
25．感应卡挂失；将丢失的卡作废，使手持机不能对该卡进行操作；
26．感应卡恢复；将重新找回的丢失卡内数据清空并将其变成进车卡；
27．感应卡全部恢复：一次性将挂失区内所有的被删除的感应卡全部恢复；
28．手持机能注册临时卡，内部卡，储值卡，按次卡，包月卡，财务卡，管理卡
29．打印某一辆车进车时间登记清单（遥控微型打印机）
30．打印某一辆车收费清单（遥控微型打印机）
31．打印某一收费员工收费总清单（遥控微型打印机）
32．生成办公软件EXCEL格式报表
33. 值班员上下班刷卡缴费
手持机技术指标
微处理器：32位单片机；ARM 32bitRISC,72MHZ
内 存：最高2GB，标配：256M。
信 息 量：200万车次
显 示 屏：LCD128*64dots，LED白色背光，亮度可调；
键 盘：PET材料，汉字明示，触按次数大于150万次
读 卡：读写Mifare-One卡，读写距离：1cm—8cm
通 讯：SD读卡器，带文件系统，无须安装任何软件
遥控距离：有效距离50米(此功能可选)
语 音：大于100分贝(此功能可选)
打印通讯：无线传输数椐(此功能可选)
电 　源：2300MAH锂电池；
最大静态待机时间：100小时
工作温度：-20度至+55度；
存储温度： -25度至+65度
工作湿度：%5-%95RH ；
环境照明：0-100，000 lux
防 水：壳体内6处嵌入防水胶垫；
防 潮：电子板及器件防潮处理
设计级别：工业级
外 形：175mm*77mm*35mm
重 量：约300克
使用注意事项
一．手持机的使用
上一班收费人员在交接班时，下一班收费人员一定要检查手持机的表面有无破坏现象，要重新刷卡，检查手持机里收费金额是否从零开始。
二．感应卡使用：
1．注意IC卡进入和离开管理区的变化。感应卡被注册后既为进车卡，进车卡在进车时被使用后既变为出车卡，出车卡在出车时被使用后又变为进车卡。对于某一辆车只能循环使用，不可重复使用。
2．刷卡时应注意：将感应卡放在指定的感应区内刷卡（有效距离1 厘米—8厘米），直到液晶屏出现相应的提示后方可将感应卡移开，表示刷卡成功；
3．刷卡速度应缓慢，过快刷卡可能会导致手持机未能完全将数据写入IC卡内
4．第一次使用进出车感应卡时应对其进行注册。
5．在操作过程中，若系统对个别进出车感应卡不识别，需对其进行重新注册。
6．管理者务必要保管好管理卡，只有在显示屏提示“请刷管理卡”时方可使用，否则将容易毁坏管理卡。
7．提醒车主保管好IC卡，不得在阳光下暴晒或人为弯折。
三．电源的使用
1．建议每班上岗前应使用新充足电的电池。上一班的电池应及时放在充电器上进行充电。
2．勿将电池存放在高于45度以上的高温环境，投入火中会有爆炸危险。
3．勿将电池置于潮湿环境或水中以免受潮。
4．勿将金属物品接触电池极片，以免短路。
5．不良充电器会导致充电不饱和或损坏电池，最好用本公司配套的充电器
四：充电器的使用
1．请经常保持充电触片干净。
2．不要在比较潮湿，低温，高温的环境下使用。
3．禁止对不可充电电池充电。
确认包装物
特别声明：
1、 手持机、充电器、电池等包装物外观与实物略有差异，以实物为准，操作手册内的图片仅供参考。
2、 2、依据实际情况，包装物数量及实物若有所增减或者改变， 本公司会及时通知有必要须知的用户。
包装盒组成：
1、 手持机一台
2、 充电器一只
3、 锂电池一块
4、 SD读卡器一个
5、 挂绳一根
6、 合格证和保修卡各一
7、 操作使用说明书一本

手持机使用方法

图一 图二
(一) 开机
按住开关键不放,待液晶屏背光灯亮，并显示如图一所示内容时松开即可.
电池电量指示 抬杆指示 落杆指示
进车机指示 出车机指示 进出车机指示
(一) 关机
按住开关键不放，待液晶屏上显示如图二所示：“系统关闭”即可。
(二) 车辆进入发卡
1．确定进入管理区车辆类型：
1）小型车进入管理区按小车键
2）中型车进入管理区按中车键
3）大型车进入管理区按大车键
4）超大型车进入管理区按超大车键
5）特种车进入管理区按特种车键
6）会员车进入管理区按会员车键
快捷键：按进入键默认小型车进入管理区（在system.txt中设置）,显示界面如图四
2.若设置进车不输入车牌号，直接进入步骤3（可在system.txt中设置）；若设置成输入车牌号方式，按照以下方法输入车牌号，输入界面如图三所示，默认车牌号码：京******（在system.txt中可更改）
1）需要输入车牌汉字，若在下面的列表框中，直接按对应的数字键即可；若不在列表框中，按动▲键或▼键上下翻页，直到找到，按对应的数字键
2）需要输入字母及数字，若在下面的列表框中，直接按对应的数字键即可；若不在列表框中，按动▲键或▼键上下翻页，直到找到，按对应的数字键
3）按左右键，输入光标可在汉字和字母键切换；若输入错误，可及时修改
4）输入完成，待确认无误后，按确认键进入如下界面时进行步骤3操作
3. 刷进车卡：
按正确刷卡方法刷卡。以临时卡为例，待液晶屏上显示进入时间时，说明刷卡成功，这时进车卡自动变为出车卡；若刷卡时，液晶屏出现：“此卡为管理卡”“此卡为出车卡”“此卡为财务卡” “未注册卡”“非法卡”等显示时，应及时更换为进车卡操作；若系统配置道闸机，显示屏及语音提示箱，刷卡成功后主机自动发射无线数据，
图三 图四
并可通过按“抬杆键”打开道闸机及通过“落杆”键关闭道闸机。这时候显示屏显示进车时间及语音提示箱发出进车时间语音内容.
4．如果需连续刷进车卡重复按动进车键即可。
5．若设置可打印功能：
1） 设置直接打印，自动打印进车小票。
2） 设置按键打印，通过按打印键方可打印进车小票，按 返回键或其它键返回到主画面。
6．如果不进行其它操作，按动关机键，系统关闭.
图五 图六
(三) 车辆离开结算
1．按离开键：待液晶屏上显示如图五内容时进行下步操作；
2．刷卡：从使用者手中收回出车卡，并按正确刷卡方法刷卡。以临时卡为例，待液晶屏上显示如图六内容时，说明刷卡成功，这时出车卡自动重新变为进车卡；若刷卡时，液晶屏出现 “此卡为管理卡”“此卡为进车卡”“此卡为财务卡” “未注册卡”“非法卡”等显示时，应及时更换为出车卡操作；若系统配置道闸机，显示屏及语音提示箱，刷卡成功后主机自动发射无线数据，并可通过按“抬杆”键打开道闸机及通过“落杆”键关闭道闸机。这时候显示屏显示进车时间及语音提示发出进车时间以及收费金额，收费人员可按手持机里显示的收费金额收取停车费用。
3．如果需连续刷出车卡，重复按动离开键即可。
4．若设置可打印功能：
1）设置直接打印，自动打印出车小票，如图七所示；
2）设置按键打印，通过按确认键可打印出车小票，按返回键或其它键返回到主画面。
5．如果不进行其它操作，按动关机键，系统关闭.
注释：图六显示的XX月XX日XX时XX分，表示为在管理区内有效的停留时间
车辆收费清单
--------------------------------
车牌号： 京PN1234
进车时间：
01月28日11时32分
出车时间：
01月28日13时42分
停留时间：
00月00日02时10分
应收金额： 5 元
值班人： 00012
--------------------------------
中航工业管理所

图七
(四) 菜单功能操作及说明
按“菜单/OK”键进入主菜单，通过▲键或▼键选择某一功能，通过OK键及返回键进行具体操作。

5.1. 刷卡上班
选择此功能后显示如图八，按正确方法刷财务卡后显示如图9所示信息；
注意：该功能只能在机内金额为零时才能重新刷上班卡成功，防止前班人员忘记取款。
5.2. 下班取款
选择此功能后显示如图九；
该功能会把手持机内的钱累加到所刷的财务卡里，并且把机内金额清零
图八 图九
5.3．查询记录
通过▼键选择“查询记录”功能，按动确认键, 液晶屏上显示图十
图十 图十一
5.3.1　查询进入车辆
5.3.1.1按卡号查询：
输入要查询的卡号，然后按“OK键”确认，会提示正在搜索中，稍等片刻，会显示查询结果界面。
5.3.1.2按车牌号查询
按前面介绍的输入车牌号方法输入要查询的车牌号, 然后按“OK键”确认，会提示正在搜索中，稍等片刻，会显示查询结果界面。若该车未进入,则显示“该车牌号没有找到”. 按返回键退到图十一操作界面
5.3.1.3逐一查询
从最近进入管理区的车辆进入开始显示，通过▲键或▼键查看上一条或者下一条记录。在整个查询过程中随时可以通过“返回”键，返回上一级菜单。
5.3.2 查询离开车辆
与查询进入车辆操作一样，不在赘述。
5.3.3 查询收费金额
该功能会显示值班人上班时间、值班人卡号、收费笔数、总收费金额信息。如图十二所示
图十二 图十三
5.3.4 最近一笔收费
该功能可以重复显示以及语音播报最近的一次收费记录信息。对于车主或者值班人员忘记或者错过收费金额时，可以调出这个选项。
5.3.5 查询刷卡总数
该功能会显示值班人卡号、值班人开始上班时间、进车数、出车数等信息。如图十三所示
5.4 系统设置
5.4.1 按键音设置
该功能设置按下按键时是否有蜂鸣器提示音，适合嘈杂环境下使用 ，如图十四。
5.4.2 背光亮度设置
图十四 图十五
该功能设置背光灯的亮度，亮度越低，功耗越低，使用时间越长。按◄键和►键设置，界面如图十五所示
5.4.3 背光时间设置
该功能设置无按键操作时，背光灯自动关闭的时间。调整时间0~60秒，界面如图二十所示
图十九 图二十
当框中的数字处于反白显示时，是可调整状态，按▲键或▼键进行调整数字大小；按◄键和►键可切换要调整的数字十位或者个位；待调整确定后，按OK键切换选择；当屏幕上“确定”被选择时，再次按OK键，保存退出；当屏幕上“取消”被选择时，再次按OK键，不保存直接退出。
5.4.4 对比度调节
该功能用于设置LCD屏幕的对比度，调节方法同亮度调节；

5.5 刷系统管理卡
选择该项后，会提示刷管理卡；待刷卡正确后，会进入5.7以下的菜单界面
5.6 输入系统密令
选择该项后，会提示输入密码；待密码输入正确后，按OK键，会进入5.7操作选择
注释：以下菜单操作只允许持有管理卡者或知道密码者方可操作此功能
5.7 校正系统时间
该功能设置手持机的系统时间。界面如图十九所示
图二十一 图二十二
当框中的数字处于反白显示时，是可调整状态，按▲键或▼键进行调整数字大小；按◄键和►键可切换要调整的数字十位或者个位；待调整确定后，按OK键切换框选择；当屏幕上“确定”被选择时，再次按OK键，保存退出；当屏幕上“取消”被选择时，再次按OK键，不保存直接退出。
5.8 注册IC卡
5.8.1 注册临时卡
1） 按OK键，提示输入进车卡号，待正确输入要注册的卡号后，按OK键，提示请刷卡；如图二十一
2） 放入厂家提供的IC卡，正确刷卡。其他厂家的IC卡不能识别；
3） 如果注册成功，屏幕会提示临时卡注册成功；按OK确认键可以继续注册；进车卡号自动加1，适合于批量注册；如果不能识别IC卡，提示“请勿使用非法卡”，请及时更换厂家卡；如果注册完毕，按返回键即可；如图二十二
图二十三 图二十四
5.8.2 注册内部卡
1） 按OK键，提示输入内部车的车牌号，按照上述的输入车牌号的方法输入车牌，如图二十四
2） 提示输入内部卡号，待正确输入要注册的卡号后，按OK键，提示请刷卡；
3） 放入厂家提供的IC卡，正确刷卡。其他厂家的IC卡不能识别；
4） 如果注册成功，屏幕会提示内部卡注册成功；按OK确认键可以继续注册；内部卡号自动加1，适合于批量注册；如果不能识别IC卡，提示“请勿使用非法卡”，请及时更换厂家卡；如果注册完毕，按返回键即可，如图二十三

5.8.3 注册包月卡
1）按OK键，提示输入包月车的车牌号，按照上述的输入车牌号的方法输入车牌，然后按OK键；
2）提示输入包月车有效时间，如图二十五所示，▲键或▼键进行调整数字大小，按◄键和►键可切换要调整的数字十位或者个位，按OK键切换框选择；待正确输入有效时
图二十五 图二十六

间后，切换选择到屏幕上“确定”，再次按OK键，提示输入包月卡卡号；
3）待正确输入要注册的卡号后，按OK键，提示请刷卡；
4）放入厂家提供的IC卡，正确刷卡。其他厂家的IC卡不能识别；
5）如果注册成功，屏幕会提示包月卡注册成功；按OK确认键可以继续注册；包月卡号自动加1，适合于批量注册；如果不能识别IC卡，提示“请勿使用非法卡”，请及时更换厂家卡；如果注册完毕，按返回键即可；
5.8.4 注册储值卡
1）选择进车类型，默认：小车
2）按OK键，提示输入储值车的车牌号，按照上述的输入车牌号的方法输入车牌
3）提示输入储值卡充值金额，如图二十六所示，▲键或▼键进行调整数字大小，按◄键和►键可切换要调整的数字十位或者个位，按OK键切换框选择；待正确输入充值金额后，切换选择到屏幕上“确定”，再次按OK键，提示输入储值卡号；
4）待正确输入要注册的卡号后，按OK键，提示请刷卡；
5）放入厂家提供的IC卡，正确刷卡。其他厂家的IC卡不能识别；
6） 如果注册成功，屏幕会提示储值卡注册成功；按OK确认键可以继续注册；储值卡号自动加1，适合于批量注册；如果不能识别IC卡，提示“请勿使用非法卡”，请及时更换厂家卡；如果注册完毕，按返回键即可；
5.8.5 注册按次卡
1）按OK键，提示输入按次车的车牌号，按照上述的输入车牌号的方法输入车牌
2）提示输入按次车次数，如图二十七，▲键或▼键进行调整数字大小，按◄键和►键可切换要调整的数字十位或者个位，按OK键切换框选择；待正确输入正确后，切换选择到屏幕上“确定”，再次按OK键，提示输入记次卡卡号；
3）待正确输入要注册的卡号后，按OK键，提示请刷卡；
4）放入厂家提供的IC卡，正确刷卡。其他厂家的IC卡不能识别；
图二十七 图二十八
5）如果注册成功，屏幕会提示记次卡注册成功；按OK确认键可以继续注册；记次卡号自动加1，适合于批量注册；如果不能识别IC卡，提示“请勿使用非法卡”，请及时更换厂家卡；如果注册完毕，按返回键即可；
5.8.6 注册财务卡
1）按OK键，提示输入财务卡号，待正确输入要注册的卡号后，按OK键，提示请刷卡；
2）放入厂家提供的IC卡，正确刷卡。其他厂家的IC卡不能识别；
3）如果注册成功，屏幕会提示财务卡注册成功；按OK确认键可以继续注册；财务卡号自动加1，适合于批量注册；如果不能识别IC卡，提示“请勿使用非法卡”，请及时更换厂家卡；如果注册完毕，按返回键即可，如图二十八所示
注： 财务卡注册后金额为0元；
5.8.7 注册管理卡
1）按OK键，提示输入管理卡号，待正确输入要注册的卡号后，按OK键，提示请刷卡；
2）放入厂家提供的IC卡，正确刷卡。其他厂家的IC卡不能识别；
3）如果注册成功，屏幕会提示管理卡注册成功；按OK确认键可以继续注册；管理卡号自动加1，适合于批量注册；如果不能识别IC卡，提示“请勿使用非法卡”，请及时更换厂家卡；如果注册完毕，按返回键即可；

图二十九 图三十
5.9 IC卡管理
5.9.1 IC卡挂失
输入挂失卡号，待正确输入要挂失的卡号后，按OK键，即将此张IC卡作废，如图二十九
5.9.2 IC卡恢复
输入要恢复的卡号，待正确输入要恢复的卡号后，按OK键，此IC卡即可重新使用，如图三十
5.9.3 IC卡全部恢复
一次性将把以前所有挂失的IC卡后恢复过来，重新使用。
5.10 内部卡有效时间
功能：设置内部卡有效时间，超过这个时间，内部卡将不再起作用。如图三十一
图三十一 图三十二

5.11 清财务卡金额
功能：将财务卡里面的金额清零。如图三十二
5.12 清除进出车记录
功能：把本机的进出车记录信息清空，其他不变
5.13 系统初始化
功能：把本机设置为出厂状态。
初始化内容：进出车记录为空，上下班记录为空， 挂失的卡为空，密码为空
5.14 取系统存储卡
功能：取出系统的SD存储卡，可以直接连接到电脑上读写。注意：本SD卡存储卡经过加密，必须经过本菜单取出；否则读卡器将有可能无法识别。
5.15 修改系统密令
需要输入两次密码，必须是8位，待两次密码相同后，屏幕提示密码更新成功。
5.16 验卡功能
如果拿到一张卡，但不知道该卡类型，或者在注册完成后，验证是否注册成功，可使用该功能
直接按“验卡”快捷键，待正确刷卡后，会显示出该卡的信息；
可验证的卡的类型：非法卡、未注册卡、临时卡、内部卡、包月卡、储值卡、按次卡、财务卡、管理卡
(五) 换岗说明
上班时，刷员工财务卡卡，表示开始上班；
下班时，刷员工财务卡卡，手持机里的金额自动取到财务卡里，机内金额清零，代表下班；
员工财务卡也当作换岗或交班的依据。
注意：上一班收费人员下班时一定要刷财务卡，否则下一班人员无法使用手持机
(六) SD卡内文件说明
1) 把解密后的microSD卡插入读卡器中(不需要装任何驱动)，连上电脑；
2） 若window系统提示该盘未格式化，如图三十三所示，无法读取，说明该卡还未进行解密，请插回手持机按照正确方法取出后，在按照步骤一进行操作。
注意：请不要随意进行格式化，否则将删除卡内的所有记录信息，后果自负。
3） 若必须进行格式化操作，本系统只支持FAT16系统，不支持FAT32系统，请按
图三十三

照以下配置进行格式化；否则手持机将无法保存进出车记录数据。如图三十四

4）打开可移动硬盘，可看到里面有三个文件,如图三十五；
此处必须选择FAT

图三十四
图三十五
1、 IN_CAR.xls 进入车辆的详细记录文件（不要修改）
2、 OUT_CAR.xls 离开车辆的详细记录文件（不要修改）
3、 system.txt 可修改的系统配置文件
系统配置文件（system.txt）详解
注意：1、请勿任意删除或者添加行数，否则可能造成手持机无法读取，
2、一旦配置完成后，强烈建议留意备份文件，等更新或者换SD
卡时直接复制使用。
3、 一旦取出SD卡重新插入机器中，务必重新启动机器，否则修改
的配置无法生效。
该文件默认配置如下：
[默认车牌号] //说明：设置在输入车牌号码时，默认的车牌号
京000000
[是否显示输入车牌界面以及有效的车牌号码位数]// 0~7:表示需要输入车牌最后的位数
0
[收费标准中最高收费限额时间单位]
24小时
[默认进车类型设置] //按“进入”键默认0:小车；1:中车；2:大车；3:超大车；4:特种车；5:会员车
0
[默认出车类型设置]// 按“进入”键默认0:小车；1:中车；2:大车；3:超大车；4:特种车；5:会员车
0
[默认收费规则索引]// 按“进入”键默认0:小车；1:中车；2:大车；3:超大车；4:特种车；5:会员车
0
[按验卡键是否需要输入密码或者管理卡] //1：需要；0：不需要
0
[无线道闸挡车器开启方式设置] //0:取消无线道闸控制功能；1：自动方式，刷卡成功后自动打开道闸挡车器；2：手动遥控打开道闸挡车器
0
[无线道闸机地址设置] // 说明：该参数用于设置道闸机的通信地址
0
[手持机出入口设置] //说明：0:进出口；1：进口；2：出口；
0
[手持机编号]
1
[内部卡到期时间]
2010-01-23
[是否启动语音提示功能] // 设置刷卡完成后，是否语音播放出来，仅适用于带语音功能的机器
1
[是否使用按键音] // 设置是否按键时带有按键音提示
1
[保留字段] //
60
[无线LED显示屏地址] //说明：必须配接LED显示屏才有效：0：代表不使用,1-255；
0
[无线打印小票打印机地址] //说明：必须配接无线打印机才有效 0：代表不使用，1-255；
0
[应用地点设置] //说明： 设置手持机使用地点，会写进进出车记录中
奥运排球场馆南门
[软件版本] //设置软件版本，不要修改
ARDVer2.o
1、[小车收费规则] 单位：元/小时
[白天开始时间设置]
7点
[晚上开始时间设置]
21点
[白天每单位时间收费金额]
0.5元
[白天每单位时间]
0.5小时
[晚上每单位时间收费金额] // 第二标准无效
1元
[晚上每单位时间] // 第二标准无效
2小时
[第二标准每单位时间收费金额]
1元
[第二标准每单位时间]
0.5小时
[多少分钟以上按照一个单位时间收费]
1分钟
[多少小时以后采用第二收费标准]
0小时
[停车多少分钟后开始计费]
15分钟
[收费最高限额]
100元
2、[中车收费规则] 单位：元/小时 // 同上，不在累述
[白天开始时间设置]
7点
[晚上开始时间设置]
21点
[白天每单位时间收费金额]
0.5元
[白天每单位时间]
0.5小时
[晚上每单位时间收费金额] // 第二标准无效
1元
[晚上每单位时间] // 第二标准无效
2小时
[第二标准每单位时间收费金额]
1元
[第二标准每单位时间]
0.5小时
[多少分钟以上按照一个单位时间收费]
1分钟
[多少小时以后采用第二收费标准]
0小时
[停车多少分钟后开始计费]
15分钟
[收费最高限额]
100元
3、[大车收费规则] 单位：元/小时
[白天开始时间设置]
7点
[晚上开始时间设置]
21点
[白天每单位时间收费金额]
0.5元
[白天每单位时间]
0.5小时
[晚上每单位时间收费金额] // 第二标准无效
1元
[晚上每单位时间] // 第二标准无效
2小时
[第二标准每单位时间收费金额]
1元
[第二标准每单位时间]
0.5小时
[多少分钟以上按照一个单位时间收费]
1分钟
[多少小时以后采用第二收费标准]
0小时
[停车多少分钟后开始计费]
15分钟
[收费最高限额]
100元
4、[超大车收费规则] 单位：元/小时
[白天开始时间设置]
7点
[晚上开始时间设置]
21点
[白天每单位时间收费金额]
0.5元
[白天每单位时间]
0.5小时
[晚上每单位时间收费金额] // 第二标准无效
1元
[晚上每单位时间] // 第二标准无效
2小时
[第二标准每单位时间收费金额]
1元
[第二标准每单位时间]
0.5小时
[多少分钟以上按照一个单位时间收费]
1分钟
[多少小时以后采用第二收费标准]
0小时
[停车多少分钟后开始计费]
15分钟
[收费最高限额]
100元
[最后金额取整法] // 为了收取费用方便，可设置： 0:去零头 1：四舍五入法；2：进一法
0
[最小金额度] // 如果停车时间即有白天，也有晚上，分别按照白天和晚上按比例计算，最后金额取整；
0.5元
[挂失的IC卡卡号] // 以下是挂失的卡号，可以任意添加，每个卡号要占有一行的位置
(七) 进出车记录Excel操作
该表记录着初始化以来的所有的进车记录信息。可直接使用office系列办公软件EXCEL打开，利用EXCEL的强大的报表处理功能，可执行查找、排序、统计、打印、数据分析、生成各种图表等功能。具体使用方法，请参考EXCEL使用帮助。不在累述。
图三十六 进入车辆记录项目

图三十七 离开车辆记录项目
(八) 常见收费规则举例
一、 【白天从7点开始，半个小时1元；晚上从21点开始，1小时1.5元；
半小时以内不收费，过了半小时，前半个小时仍然计费，每天最高收
费20元】
[白天开始时间设置]： 7点
[晚上开始时间设置]： 21点
[白天每单位时间收费金额]：1元
[白天每单位时间]：0.5小时
[晚上每单位时间收费金额]：1.5元
[晚上每单位时间]：1小时
[第二标准每单位时间收费金额]：无用
[第二标准每单位时间] ：无用
[多少分钟以上按照一个单位时间收费]：1分钟
[多少小时以后采用第二收费标准]：0小时
[停车多少分钟后开始计费]：30分钟
[收费最高限额] ：20元 ：按照上面计算标准，即使一天大于5元也按照5元收取。
二、 【一个小时内停车不收费，过了1小时，前一个小时仍然计费，以后
每2个小时收费1元】
[白天开始时间设置]： 无用
[晚上开始时间设置]：无用
[白天每单位时间收费金额]：1元
[白天每单位时间]：2小时
[晚上每单位时间收费金额]：1元
[晚上每单位时间]：2小时
[第二标准每单位时间收费金额]：无用
[第二标准每单位时间] ：无用
[多少分钟以上按照一个单位时间收费]：1分钟
[多少小时以后采用第二收费标准]：0小时
[停车多少分钟后开始计费]：60分钟
[收费最高限额] ：100元 ： 该处的值 > [收费标准中最高收费限额时间单位]内
总的收费金额
三、 【一个小时内停车不收费，过了一小时，前一个小时仍然计费，
以后每2个小时收费1元，全天24小时最多收费5元】
[白天开始时间设置]： 无用
[晚上开始时间设置]：无用
[白天每单位时间收费金额]：1元
[白天每单位时间]：2小时
[晚上每单位时间收费金额]：1元
[晚上每单位时间]：2小时
[第二标准每单位时间收费金额]：无用
[第二标准每单位时间] ：无用
[多少分钟以上按照一个单位时间收费]：1分钟
[多少小时以后采用第二收费标准]：0小时
[停车多少分钟后开始计费]：60分钟
[收费最高限额] ：5元 ： 按照上面计算标准，即使一天大于5元也按照5元收取。
四、 【一个小时内不收费；过了1小时，仍免费1小时，以后每2个小时收费1元，全天24 小时最多收费6元】
[白天开始时间设置]： 无用
[晚上开始时间设置]：无用
[白天每单位时间收费金额]：0元
[白天每单位时间]：1小时
[晚上每单位时间收费金额]： 采用第二标准时无用
[晚上每单位时间]：2小时 采用第二标准时无用
[第二标准每单位时间收费金额]：1元
[第二标准每单位时间] ：2小时
[多少分钟以上按照一个单位时间收费]：1分钟
[多少小时以后采用第二收费标准]：1小时
[停车多少分钟后开始计费]：60分钟
[收费最高限额] ：6元 ： 按照上面计算标准，即使一天大于6元也按照6元收取。
五、 【一个小时内不收费；过了一小时，前一个小时仍然计费，以后每1个小时
收费1元，每个小时后10分钟内仍按照1小时收费，11分钟后按照2小时收费】
[白天开始时间设置]： 7点
[晚上开始时间设置]： 21点
[白天每单位时间收费金额]：1元
[白天每单位时间]：1小时
[晚上每单位时间收费金额]： 1元
[晚上每单位时间]：1小时
[第二标准每单位时间收费金额]：0元
[第二标准每单位时间] ：0小时
[多少分钟以上按照一个单位时间收费]：10分钟
[多少小时以后采用第二收费标准]：0小时
[停车多少分钟后
