机房装修施工工艺方案

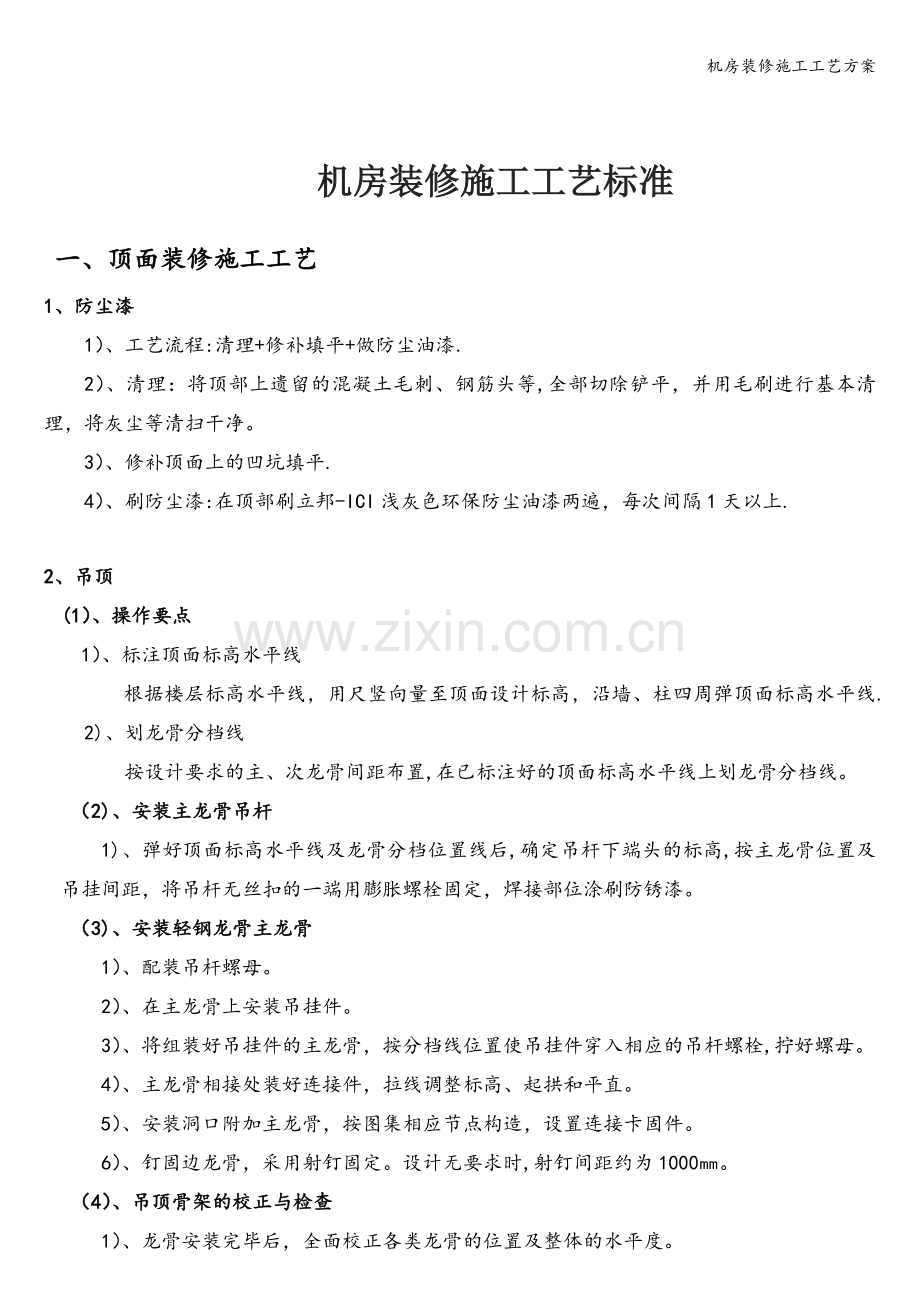

机房装修施工工艺标准

一、顶面装修施工工艺
1、防尘漆
1）、工艺流程:清理+修补填平+做防尘油漆.
2）、清理：将顶部上遗留的混凝土毛刺、钢筋头等,全部切除铲平，并用毛刷进行基本清理，将灰尘等清扫干净。
3）、修补顶面上的凹坑填平.
4）、刷防尘漆:在顶部刷立邦-ICI浅灰色环保防尘油漆两遍，每次间隔1天以上.

2、吊顶
(1）、操作要点
1）、标注顶面标高水平线
根据楼层标高水平线，用尺竖向量至顶面设计标高，沿墙、柱四周弹顶面标高水平线.
2)、划龙骨分档线
按设计要求的主、次龙骨间距布置,在已标注好的顶面标高水平线上划龙骨分档线。
（2)、安装主龙骨吊杆
1)、弹好顶面标高水平线及龙骨分档位置线后,确定吊杆下端头的标高,按主龙骨位置及吊挂间距，将吊杆无丝扣的一端用膨胀螺栓固定，焊接部位涂刷防锈漆。
（3)、安装轻钢龙骨主龙骨
1）、配装吊杆螺母。
2）、在主龙骨上安装吊挂件。
3）、将组装好吊挂件的主龙骨，按分档线位置使吊挂件穿入相应的吊杆螺栓,拧好螺母。
4）、主龙骨相接处装好连接件，拉线调整标高、起拱和平直。
5）、安装洞口附加主龙骨，按图集相应节点构造，设置连接卡固件。
6）、钉固边龙骨，采用射钉固定。设计无要求时,射钉间距约为1000㎜。
（4）、吊顶骨架的校正与检查
1）、龙骨安装完毕后，全面校正各类龙骨的位置及整体的水平度。
2）、检查吊顶骨架，确保牢固可靠。

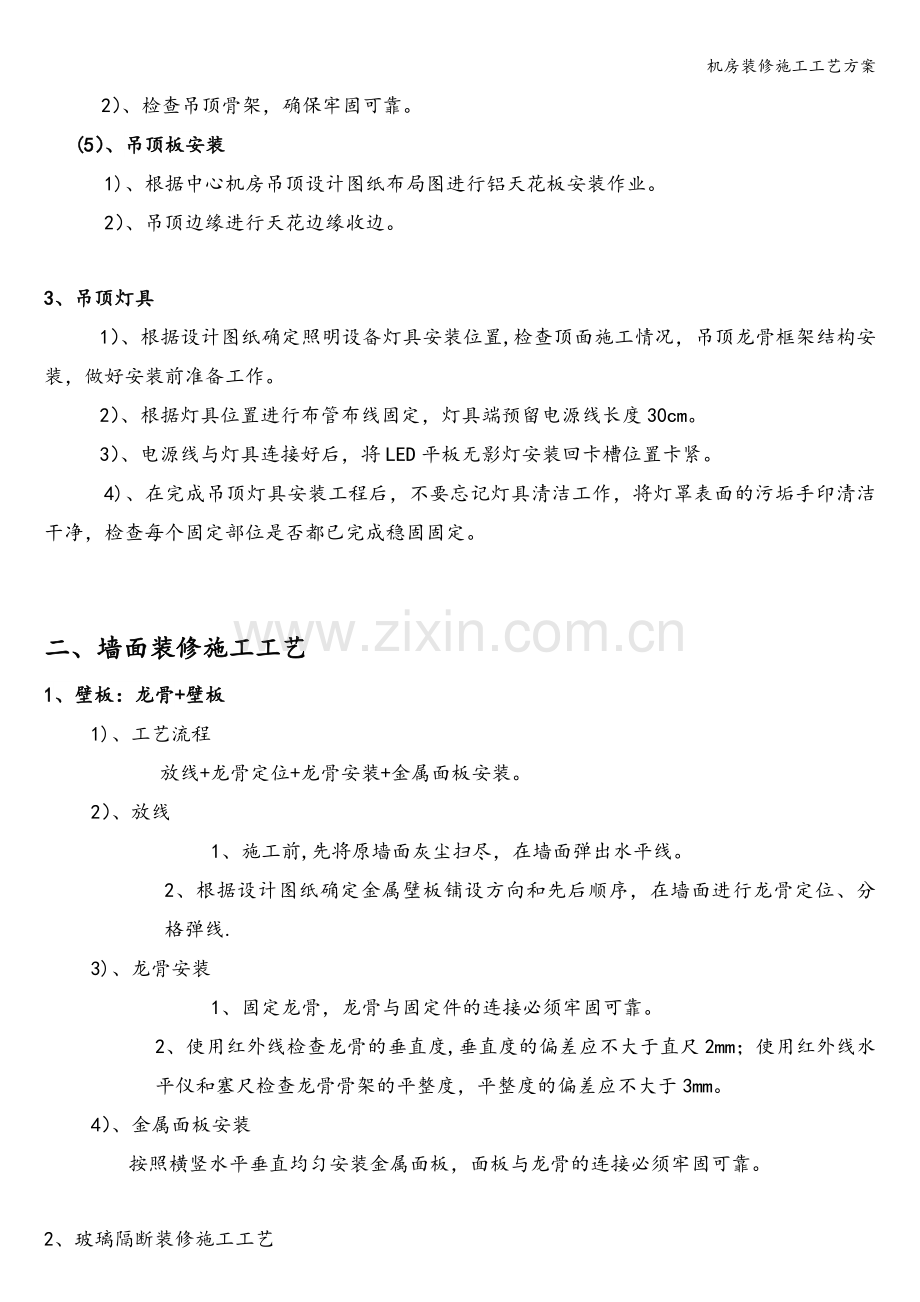

(5）、吊顶板安装
1)、根据中心机房吊顶设计图纸布局图进行铝天花板安装作业。
2）、吊顶边缘进行天花边缘收边。

3、吊顶灯具
1）、根据设计图纸确定照明设备灯具安装位置,检查顶面施工情况，吊顶龙骨框架结构安装，做好安装前准备工作。
2）、根据灯具位置进行布管布线固定，灯具端预留电源线长度30cm。
3）、电源线与灯具连接好后，将LED平板无影灯安装回卡槽位置卡紧。
4)、在完成吊顶灯具安装工程后，不要忘记灯具清洁工作，将灯罩表面的污垢手印清洁干净，检查每个固定部位是否都已完成稳固固定。

二、墙面装修施工工艺
1、壁板：龙骨+壁板
　 1)、工艺流程
放线+龙骨定位+龙骨安装+金属面板安装。
　 2）、放线
　　 1、施工前,先将原墙面灰尘扫尽，在墙面弹出水平线。
　　 2、根据设计图纸确定金属壁板铺设方向和先后顺序，在墙面进行龙骨定位、分格弹线.
　 3)、龙骨安装
　　 1、固定龙骨，龙骨与固定件的连接必须牢固可靠。
2、使用红外线检查龙骨的垂直度,垂直度的偏差应不大于直尺2mm；使用红外线水平仪和塞尺检查龙骨骨架的平整度，平整度的偏差应不大于3mm。
　 4）、金属面板安装
　　 按照横竖水平垂直均匀安装金属面板，面板与龙骨的连接必须牢固可靠。

2、玻璃隔断装修施工工艺
1）、主数据中心与配电室、UPS电池间、设备间、设备维护备品间、数据中心之间均采用木龙骨和大芯板制作上、下基础及立柱。
2）、安装防火玻璃，隔断防火玻璃要求采用12mm厚防火玻璃,耐火极限要求不小于2小时.
3）、隔断上下基础及立柱均采用不锈钢包边处理。
4)、玻璃无刮痕，透明度高,无气泡。

3、机房防火门
1）、防火门安装前,必须进行检查，如因运输贮存不慎导致门框、门扇翘曲、变形，应修复后方可进行安装。
2)、钢质防火门立樘时，须用水平尺校平或用挂线法较正其前后左右的垂直度，做到横平、竖直、高低一样。
3)、门框必须与建筑物成一整体，采用铁件与墙体连接.
4）、安装时门框埋入面层标高以下 20 ㎜，不得小于 15 ㎜.
5)、防火门的开启方向必须为疏散方向。
6）、防火玻璃的安装时,四边留缝一定均匀，定位后将四边缝隙用防火棉填实填平，然后封好封边条.

4、墙面电路面板点位确定与安装
1）、点位确定的依据：根据机房装修设计图纸,结合墙上的点位示意图，用有色材料将各点位处的暗盒位置标注出来。
2)、暗盒高度的确定：除特殊要求外，暗盒的高度距地板300MM。
3）、墙上安装型信息墙座考虑嵌入式安装。采用的是标准的86型墙盒,该墙盒为正方形,规格86×86mm，螺丝孔间距60 mm.
4）、预埋在墙体中间的最大管径不宜超过50mm，楼板中暗管的最大管径不宜超过25mm，管路沿壁板龙骨固定.
5)、暗管管口应光滑，并加有护口保护,管口伸出部位宜为25—50mm。

三、地面装修施工工艺
1、地面找平
1）、清理：将地面上遗留的混凝土毛刺、钢筋头等，全部切除铲平,并进行基本清理,将灰尘等清扫干净。
2）、地面找平：使用水泥砂浆对地面进行找平施工，将地面完全粉平,达到水平偏差要小于等于4mm。
2、地面防尘漆
刷防尘漆：在地面均匀涂刷立邦—ICI浅灰色地面油性防尘漆两遍,每次间隔1天以上.
3、防雷接地
1）、数据中心防雷接地系统，接地电阻小于1欧姆。要求数据中心内作成口字形架空铜带,铜带和室外接地体可靠连接，设备和此铜带用6mm²接地线缆进行连接.
2）、各接地系统用BVR50mm2铜缆引至室外接地排。
3）、接地环网使用四个MEB箱破筋骨引入地下防雷保护。
4、桥架安装
1)、桥架安装位置应符合施工图规定，左右偏差视环境而定，最大不应超过50cm.
2)、桥架水平每米偏差不应超过2cm.
3）、桥架节与节间用接头连接板拼接,螺钉应拧紧。两线槽拼接处水平度偏差不应2cm；两金属桥架接头拼接处根据图纸要求连接相应规格和截面积的接地线。
5、保温棉施工工艺
　　 1）、地面刷胶，铺满专用保温绵,确保粘结牢固.
　　 2）、专用保温绵粘接缝处，用密封带进行密封处理,防止起尘。
6、抗静电地板施工工艺
数据中心区域（包含中心数据中心、运维室、配电室）铺设全钢无边抗静电活动地板。地板板面标高为200mm，支架要求地板同品牌,整个地板支架通过导线连成一个金属整体，并与主接地极良好连接。活动地板下的地面和四壁应按平整、耐磨、不起尘和易于清洁的要求进行装饰。
1、操作要点
1）、标注水平线：按设计要求，在基层上弹出支架定位方格十字线，测量底座水平标高，将底座就位。同时在墙四周测好支架水平线，并弹出墨线。
2）、桥架安装配合:各定位线弹好后检查底座位置是否与桥架相冲突，遇到时可采取避让或搭接的方法进行处理.
3）、安装支架：将底座摆平在支座点上，核对中心线后，安装钢支架，按支柱架顶面标高，拉纵横水平通线调整支柱活动杆顶面标高线，用水平尺校准支架托板。
4）、安装水平连杆:支架调平后，将底板水平连杆放在两支座之间，在用平头螺钉与支座顶面固定。
5）、安装地板：在组装好的横条框架上，放活动地板面板，并调整板块的缝隙，因活动地板或多或少存在着尺寸误差,应将尺寸准确的地板块放在室内中间的主要部位,而将尺寸误差较大的地板放在次要的墙边部位或设置在桌子柜子下面。
7、踢脚线施工工艺
1）、铝合金、不锈钢踢脚线基层板应刨光后再安装，以保证踢脚线的表面平整。
2）、在墙内安装踢脚线基板的位置，每隔400mm打入木楔。安
装前，先按设计标高将控制线弹到墙面，使铝合金、不锈钢踢脚线上
口与标高控制线重合.
3）、铝合金、不锈钢踢脚线基板接缝处应做陪榫或斜坡压槎，
在90°转角处做成45°斜角接槎。
4）、铝合金、不锈钢踢脚线应钉牢墙角，表面平直，安
装牢固,不应发生翘曲或呈波浪形等情况。
5）、铝合金、不锈钢饰面工作待室内一切施工完毕后进行。表
面保护膜竣工前撕毁，亚光铝合金、不锈钢面板与基层板胶结时，应
间隔胶结，间隔距＜300mm，接口处应采用压条压平整。
