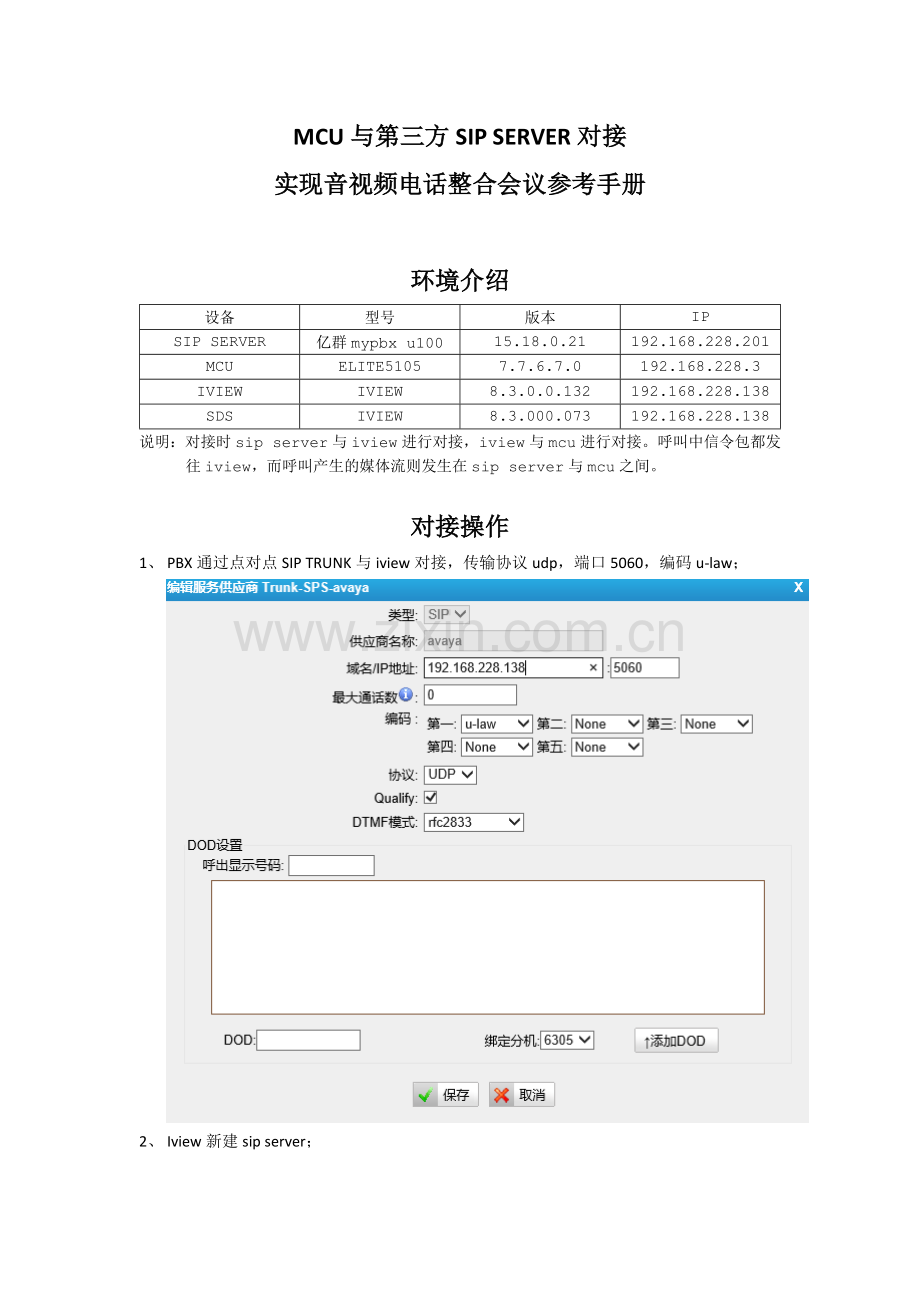

MCU与第三方SIP SERVER对接
实现音视频电话整合会议参考手册

环境介绍
设备
型号
版本
IP
SIP SERVER
亿群mypbx u100
15.18.0.21
192.168.228.201
MCU
ELITE5105
7.7.6.7.0
192.168.228.3
IVIEW
IVIEW
8.3.0.0.132
192.168.228.138
SDS
IVIEW
8.3.000.073
192.168.228.138
说明：对接时sip server与iview进行对接，iview与mcu进行对接。呼叫中信令包都发
往iview，而呼叫产生的媒体流则发生在sip server与mcu之间。

对接操作
1、 PBX通过点对点SIP TRUNK与iview对接，传输协议udp，端口5060，编码u-law；

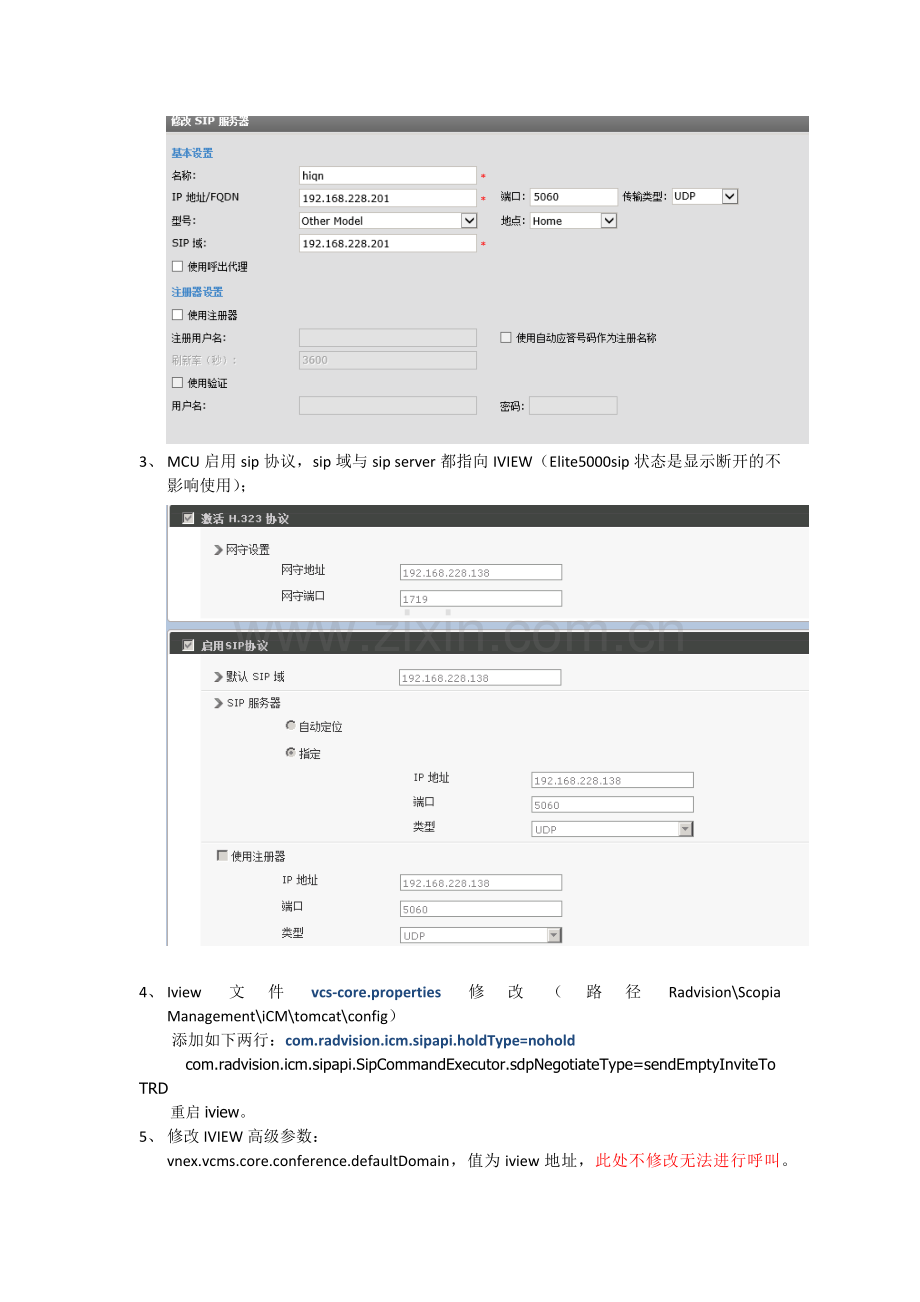

2、 Iview新建sip server；

3、 MCU启用sip协议，sip域与sip server都指向IVIEW（Elite5000sip状态是显示断开的不影响使用）；

4、 Iview文件vcs-core.properties修改（路径Radvision\Scopia Management\iCM\tomcat\config）
添加如下两行：com.radvision.icm.sipapi.holdType=nohold
com.radvision.icm.sipapi.SipCommandExecutor.sdpNegotiateType=sendEmptyInviteToTRD
重启iview。
5、 修改IVIEW高级参数：
vnex.vcms.core.conference.defaultDomain，值为iview地址，此处不修改无法进行呼叫。

6、 Mcu关闭bfcp设置

Sipsupportpresentation
0 = disable

7、 Pbx新建实体线路外呼路由；

8、 Pbx新建呼入路由，源线路选择与iview对接的中继线路，根据呼出规则填写did,如呼出路由为9.，那么did可填写9XXXX.这样五位数以上以9打头的号码会送给呼出路由，其余的号码在内部号码中寻找内线振铃。目地选择为呼出路由，选中之前新建的呼出路由，此时avaya可通过邀请实现邀请外线，号码规则9+号码@实际sip server 地址；邀请内线号码规则分机号@实际sip server 地址。

9、 PBX新建呼出路由，定义规则例如2打头的号码送给avaya，则2.目地线路为与iview对接的sip中继线路。此时可实现pbx下用户拨入avaya会议，如会议号码为8888，则拨打28888即可入会。

10、 新建DISA（呼入转呼出并二次拨号），disa呼出路由选择为内线与拨打iview呼出路由。

11、 新建呼入路由，源线路选择实体外线线路，目地选择为DISA，此时可实现该实体外线呼入的用户听到二次拨号音，拨打2+8888通过disa送给avaya入会。

12、 常用号码可添加至终端列表中，方便邀请。
