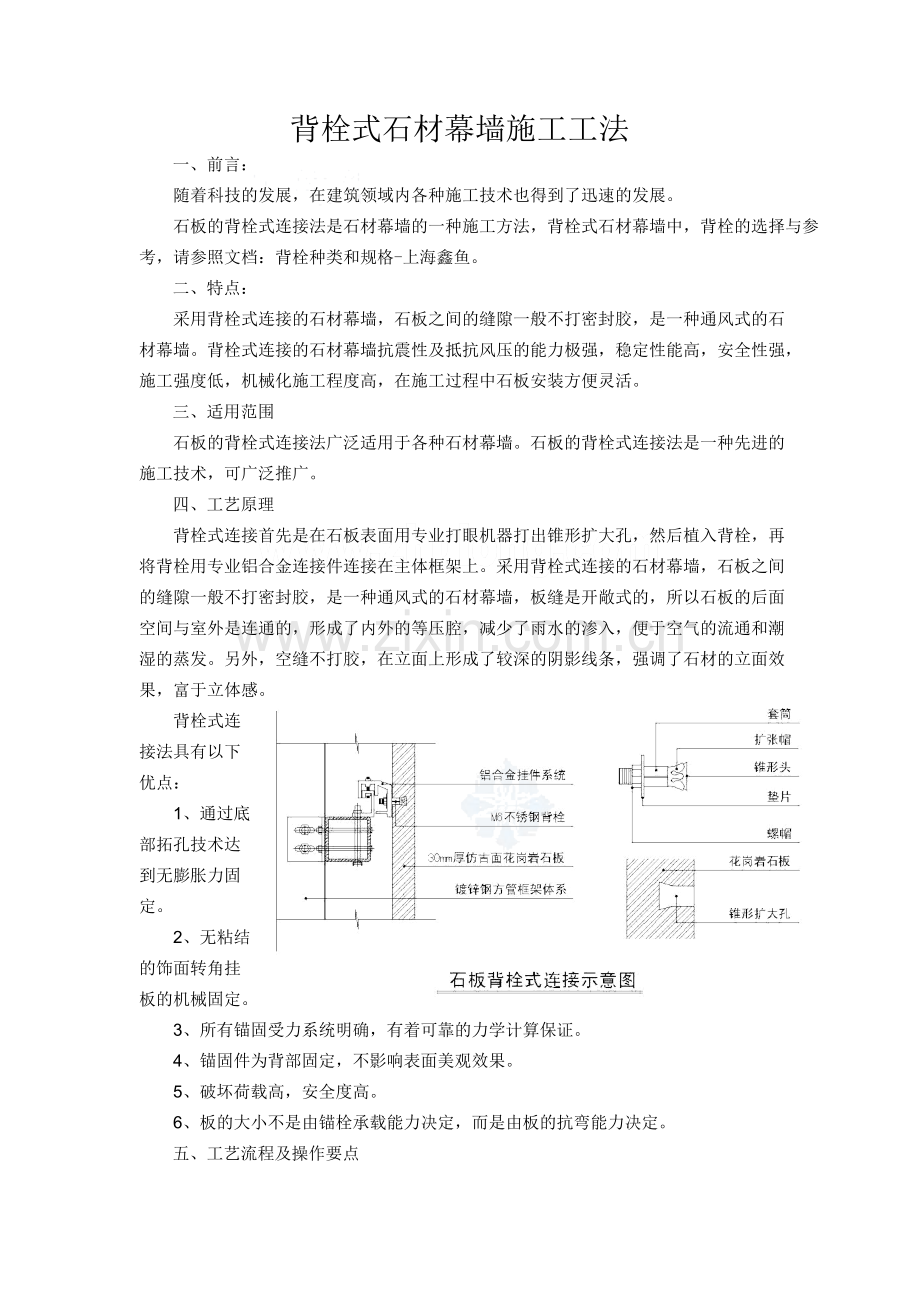

背栓式石材幕墙施工工法 一、前言： 随着科技的发展，在建筑领域内各种施工技术也得到了迅速的发展。 石板的背栓式连接法是石材幕墙的一种施工方法，背栓式石材幕墙中，背栓的选择与参考，请参照文档：背栓种类和规格-上海鑫鱼。二、特点： 采用背栓式连接的石材幕墙，石板之间的缝隙一般不打密封胶，是一种通风式的石材幕墙。背栓式连接的石材幕墙抗震性及抵抗风压的能力极强，稳定性能高，安全性强，施工强度低，机械化施工程度高，在施工过程中石板安装方便灵活。 三、适用范围 石板的背栓式连接法广泛适用于各种石材幕墙。石板的背栓式连接法是一种先进的施工技术，可广泛推广。 四、工艺原理 背栓式连接首先是在石板表面用专业打眼机器打出锥形扩大孔，然后植入背栓，再将背栓用专业铝合金连接件连接在主体框架上。采用背栓式连接的石材幕墙，石板之间的缝隙一般不打密封胶，是一种通风式的石材幕墙，板缝是开敞式的，所以石板的后面空间与室外是连通的，形成了内外的等压腔，减少了雨水的渗入，便于空气的流通和潮湿的蒸发。另外，空缝不打胶，在立面上形成了较深的阴影线条，强调了石材的立面效果，富于立体感。 背栓式连接法具有以下优点： 1、通过底部拓孔技术达到无膨胀力固定。 2、无粘结的饰面转角挂板的机械固定。 3、所有锚固受力系统明确，有着可靠的力学计算保证。 4、锚固件为背部固定，不影响表面美观效果。 5、破坏荷载高，安全度高。 6、板的大小不是由锚栓承载能力决定，而是由板的抗弯能力决定。 五、工艺流程及操作要点 5.1工艺流程 施工准备测量放线预埋钢板的定位及设置镀锌钢方管框架的制作及安装（角码及不锈钢螺栓连接镀锌钢方管立柱角码及不锈钢螺栓连接镀锌钢方管横梁）岩棉保温层及防火层的设置安装镀锌铁皮防水层的设置及安装钢框架的防雷等电位连接铝合金挂件系统的设置安装（包括热镀锌槽钢的设置）石板打眼及石板养护不锈钢背栓连接石板石板表面清理。 5.2操作要点 5.2.1施工前准备 （1）队伍准备：由专业施工队伍负责施工，并由施工负责人向班组进行安全技术交底。 （2） 材料准备：200mm200mm10mm预埋钢板、200mm200mm10mm钢板、M14160mm化学锚栓、不锈钢转接连接角码、140mm60mm6mm镀锌钢方管、60mm60mm4mm镀锌钢方管、M12不锈钢螺栓、M6不锈钢螺栓、250mm80mm10mm镀锌槽钢、1.2mm,1.5mm镀锌铁皮、80mm保温防火岩棉、密封耐候胶、22#镀锌扎丝、钢丝、防锈漆、电焊条、铝合金挂件系统、M6不锈钢背栓（材质304）、30mm厚仿古面花岗岩。 5.2.2测量放线、预埋板设置 施工人员依照施工图纸预先测量放线，根据设计要求结合建筑主体结构进行预埋板的设置。预埋板应牢固，位置准确,预埋板的位置误差应按设计要求进行复查，当设计无明确要求时，预埋板的标高偏差不应大于10mm，预埋板的位置偏差不应大于20mm。预埋板设置安装完后要进行复查，对不合格的要进行校正，可采用200mm200mm10mm镀锌钢板及M14160mm化学锚栓进行补板。 5.2.3镀锌钢方管框架的设置及安装 我们采用140mm60mm6mm镀锌钢方管作立柱，立柱通过连接钢角码及M12不锈钢螺栓与预埋板固定连接，钢角码与预埋板的焊接部位必须进行防锈处理，焊缝必须满足相应规范所规定的要求。为了满足钢框架受外力后能发生相应的位移，所以上下立柱设有不小于15mm的间距，并且采用芯柱连结。芯柱的总长度不小于400mm，通过不锈钢螺栓与立柱紧密连结。 60mm60mm4mm镀锌钢方管作横梁，横梁通过连接钢角码及M6不锈钢螺栓与立柱进行固定连接。 5.2.4岩棉保温层及防火层的设置及安装 我们采用优质防火保温岩棉进行保温层与防火层的设置。在水平方向以建筑主体的自然楼层设置防火层，在建筑主体和钢框架之间用1.5mm镀锌铁皮和优质防火岩棉进行防火层设置。另在整个建筑主体和钢框架之间用80mm防火保温岩棉填充，用固定件固定在外部的镀锌铁皮上，起到了良好的保温隔热作用。 5.2.5镀锌铁皮防水层的设置及安装 由于整个幕墙是一个通风式的石材幕墙，将会有少量雨水进入，所以我们设置了镀锌铁皮防水层。保温层及防火层设置好后，我们用1.2mm厚的镀锌铁皮将整个保温层及防火层密封起来，镀锌铁皮接缝位置用密封胶进行密封处理。 5.2.6钢框架的防雷等电位连接 我们将整体幕墙划分成几个防雷区，将每个区的钢框架连接起来形成一个闭合的回路，从而形成一个等电位的连接，然后再将钢框架和建筑主体的防雷装置连接起来，从而满足建筑幕墙的防雷功能。 5.2.7铝合金挂件系统的设置安装 按照石板的分割要求我们开始进行铝合金挂件系统的设置安装，将250mm80mm10mm镀锌槽钢用M6不锈钢螺栓固定在横梁上，固定点按石板的定位点进行安装固定。然后再将铝合金挂件系统用不锈钢螺栓固定在镀锌槽钢上，它们之间要加设绝缘垫片，以防止发生电化学反应，从而造成对骨架及挂件系统的腐蚀损坏。 5.2.8石板打眼及石板养护 根据设计要求并结合铝合金挂件的位置在石板背面画线定位，确定打眼位置。然后在石板背面采用专业打眼机器打出锥状扩大孔，在安装石板之前要对石板进行养护处理，石板的里外都要刷石板养护剂，这样可以防止空气中的酸性物质及其它化学物质以及一些灰尘对其污染。加工不合格的石板及有色差的石板必须挑检出来以免影响外观效果。 5.2.9不锈钢背栓连接石板 将石板背面朝上水平放在垫木上，然后将背栓轻轻打入石板，每块石板按设计要求植入四个背栓。然后两人一组开始进行石板安装。 阴阳角部位的石板倒45度角或135度角，小块石板转角部位可以通过转接钢角码和不锈钢背栓进行连接固定。 5.2.10石板表面清理 石板安装完毕后，难免有一部分石板会受到污染，所以石板安装完毕后要对整个墙面进行清理，从而达到完美的外观效果。 六、施工机具及仪器 锥形扩大孔打眼设备、经纬仪、水准仪、大型理石切割锯、电焊机、无齿锯、金属切割锯、角磨机、手电钻、电锤、扳手、线锤、墨斗等。 七、劳动组织及安排 施工时可以根据施工现场划分几个施工区，每个施工区可以划分若干施工小组。如钢框架加工小组、钢框架安装小组、保温层及防水层安装、石板安装小组、石板清洗小组。每个小组按照工程量配备一定数量各工种的施工人员，各工种必须安全施工。 八、质量要求 工程验收可以将整个幕墙按规范规定要求划分为若干个检验部位进行检查验收。石材的表面质量，石板的安装质量，石材幕墙的整体安装质量等检验项目按国家建筑幕墙规范所规定的要求一一进行检验。 石材的表面质量 项 目 质量要求 0.10.3mm划伤 长度小于100mm不多于2条 檫伤 不大于500 注：1、石材花纹出现损坏的为划伤。2、石材花纹出现模糊现象的为檫伤。 石板的安装质量 项 目 允许偏差（mm） 检查方法 竖缝及墙面 垂直度 幕墙层高不大于3m 2 激光经纬仪 或经纬仪 幕墙层高大于3m 3 幕墙水平度（层高） 2 2m靠尺、钢板尺 竖缝直线度（层高） 2 2m靠尺、钢板尺 横缝直线度（层高） 2 2m靠尺、钢板尺 拼缝宽度（与设计值比） 1 卡尺 石材幕墙的安装质量 项 目 允许偏差（mm） 检查方法 幕 墙 垂直度 幕墙高度不大于30m 10 激光经纬仪 或经纬仪 幕墙高度大于30m，不大于60m 15 幕墙高度大于60m，不大于90m 20 幕墙高度大于90m 25 竖向板材直线度 3 2m靠尺、塞尺 横向板材水平度不大于2000m 2 水平仪 同高度相邻两根横向构件高度差 1 钢板尺、塞尺 幕墙横向水平度 不大于3m的层高 3 水平仪 大于3m的层高 5 分格框对角线差 对角线长不大于2000m 5 3m钢卷尺 对角线长大于2000m 3.5 九、效益分析 采用背栓式连接的石材幕墙有如下优点：1、工厂化施工程度高，板材上墙后调整工作量少，提高了施工安全性，及成品保护率。2、可有效的利用机械化施工，提高了施工工艺，减低了施工强度。3、节点做法灵活，可充分展现建筑物的细部构造。4、利用幕墙内外等压对流开缝原理，提高结构防水抗渗，及保温节能功效。同时降低建设成本，减少幕墙长期维护费用。 经实践检验和分析研究，在钢骨架相同的情况下，采用背栓式石板连接法施工的石材幕墙工程材料费稍高，机械费略高，人工费低，施工机械化程度高，施工进度快，工程质量好。从经济效益及社会效益等各个方面进行综合分析背栓式石板连接法值得大力推广。
