Pro/E课程设计

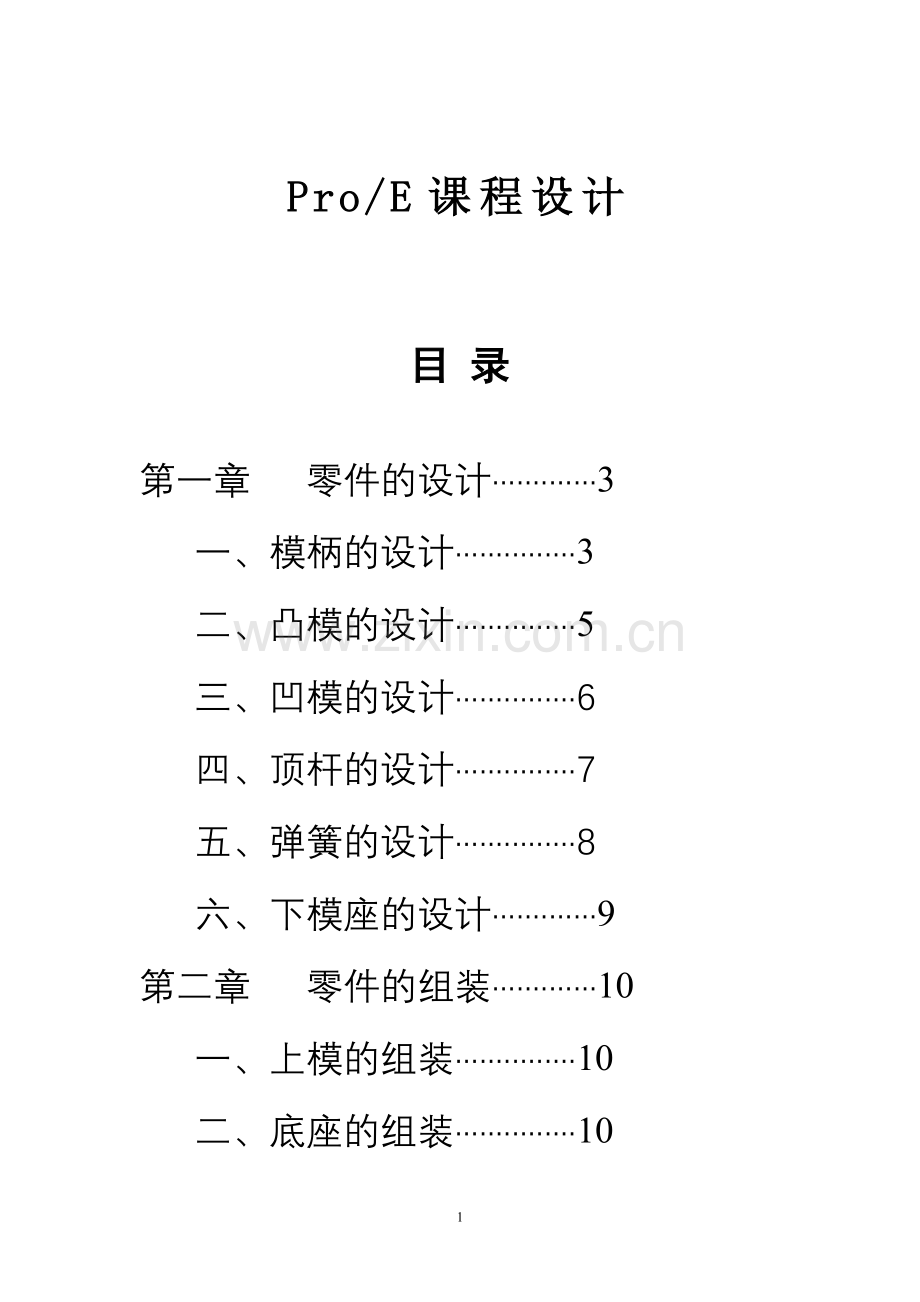

目 录

第一章 零件的设计·············3
一、模柄的设计···············3
二、凸模的设计···············5
三、凹模的设计···············6
四、顶杆的设计···············7
五、弹簧的设计···············8
六、下模座的设计·············9
第二章 零件的组装·············10
一、上模的组装···············10
二、底座的组装···············10

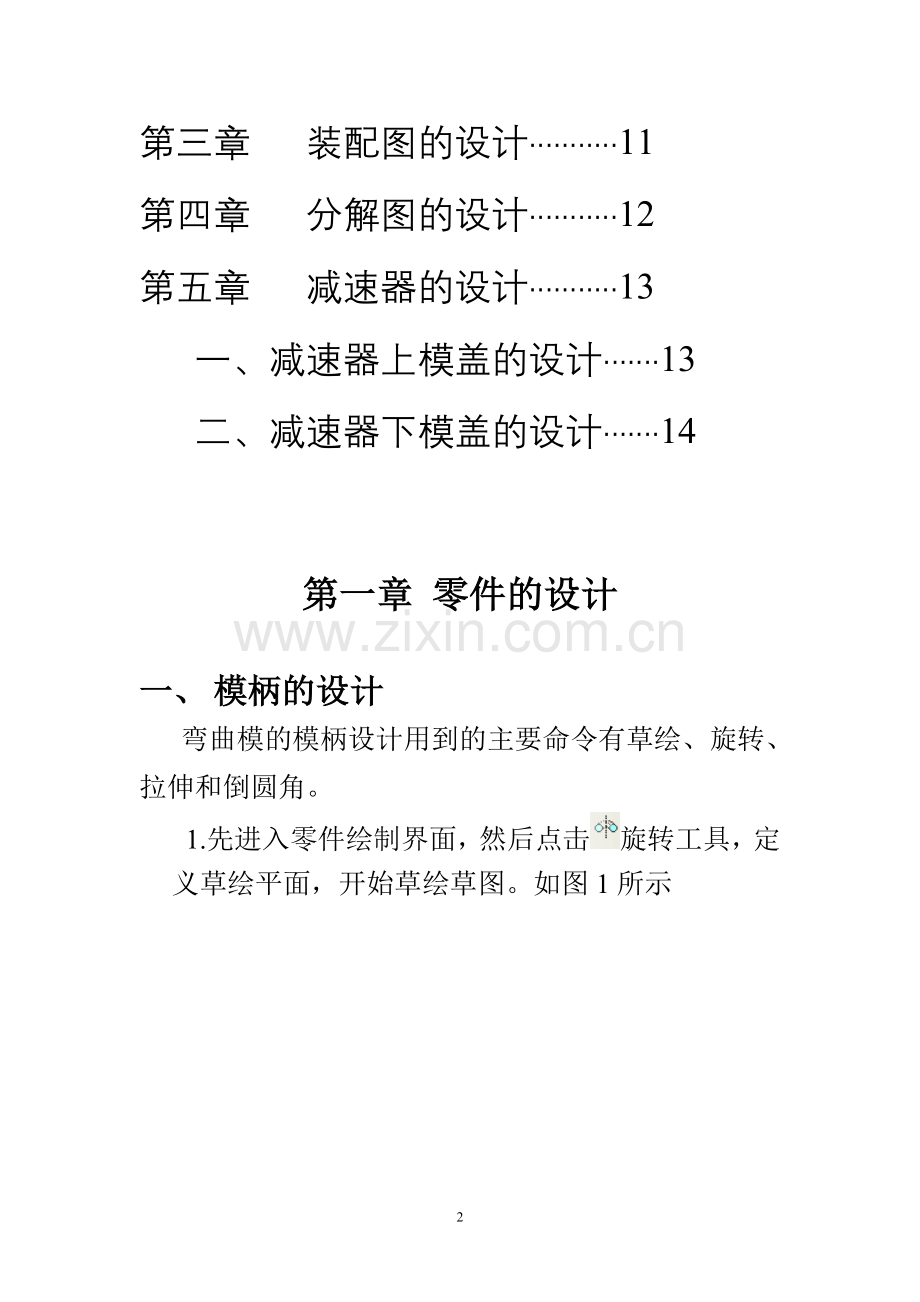

第三章 装配图的设计···········11
第四章 分解图的设计···········12
第五章 减速器的设计···········13
一、减速器上模盖的设计·······13
二、减速器下模盖的设计·······14

第一章 零件的设计

一、 模柄的设计
弯曲模的模柄设计用到的主要命令有草绘、旋转、拉伸和倒圆角。
1.先进入零件绘制界面，然后点击旋转工具，定义草绘平面，开始草绘草图。如图1所示
图1
2.点击完成 绘制出的图形如图2所示
3．将零件的顶面进行2×2的倒圆角
4．用的命令在零件的底部绘制一个长48、宽40的长方形，双向拉伸的高度为80，去除材料 点击确定。
图2
5．同样用拉伸的命令进行通孔。绘制的模柄零件图如图3所示

图3

二、 凸模的设计
凸模的主要命令是草绘、拉伸。
1. 先进入零件绘制界面，然后点击拉伸工具，定义草绘平面画图。
2．绘制尺寸根据冲压模具图册第135页的视图中的尺寸1：1绘制出来。
3.在零件上同样用拉伸的命令进行通孔
4.绘制出的凸模零件图如图4所示

图4

三、凹模的设计
1. 先进入零件绘制界面，然后点击拉伸工具，定义草绘平面画图。
2. 绘制尺寸根据冲压模具图册第134页的视图中的尺寸1：1绘制出来。
3. 多次应用拉伸，去除材料，进行钻孔、通孔等操作
4. 绘制出的凹模零件图如图5所示

图5

四、顶杆的设计
顶杆的尺寸是根据凹模相配的圆柱孔而设计出来的，用拉伸和旋转命令绘制。
1．先进入零件绘制界面，然后点击拉伸工具，定义草绘平面画图。
2．完成拉伸命令后，再在这基础上进行旋转命令。
3．尺寸按凹模1：1相配绘制出来
4．绘制出的顶杆零件图如图6所示

图6

五、弹簧的设计
弹簧的设计是根据下模座的孔的大小而设计的，用螺旋扫描命令完成。
1．先进入零件绘制界面，然后点击菜单【插入】→【螺旋扫描】→【伸出项】，接受属性菜单中的默认命令，再定义草绘平面画图。
2．尺寸按下模座的孔的尺寸1:1来配合，弹簧的节距设置为4。
3．绘制出的弹簧零件图如图7所示

图7

六、下模座的设计
1．先进入零件绘制界面，然后点击拉伸工具，定义草绘平面画图。
2．绘制尺寸根据冲压模具图册第133页的视图中的尺寸1：1绘制出来。
3．在零件的中央用旋转的命令开通孔，其他的孔可用拉伸命令再去除材料完成。
4．绘制出的下模座的零件图如图8所示

图8

第二章 零件的组装

一、上模的组装
1．根据对齐和匹配来进行零件的组装配合
2．其上模的组装图如图9所示
图9
二、底座的组装
底座的组装图如图10所示

图10
第三章 装配图的设计

1．根据对齐和匹配的灵活应用就可以把拉伸模装配好。
2．装配总图如图11所示

图11

第四章 分解图的设计
1、根据轴的方向把整个装配图分解出来。
2、根据冲压模具图册第132页的三维分解图作参照
3、分解图如图12所示

图12

第五章 减速器的设计

一、减速器上模盖的设计
减速器的上模盖用到的命令有很多 ，如草绘、拉伸、旋转、镜像、抽壳等。
上模盖的零件图如图13所示

图13

二、 减速器下模盖的设计
下模盖的零件图如图14所示

图14
