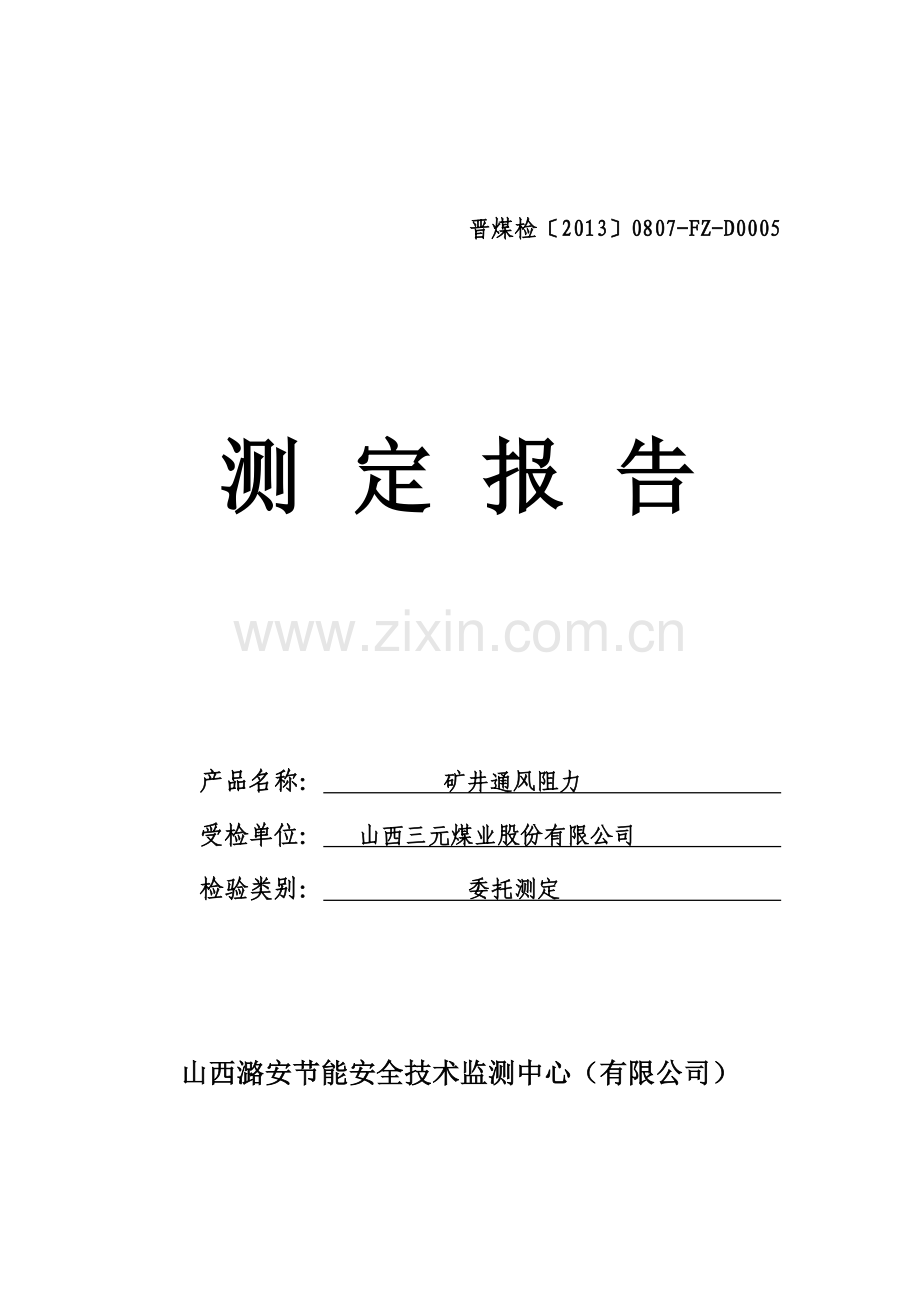

晋煤检〔2013〕0807-FZ-D0005

测 定 报 告

产品名称： 矿井通风阻力
受检单位： 山西三元煤业股份有限公司
检验类别： 　 委托测定 　

山西潞安节能安全技术监测中心（有限公司）

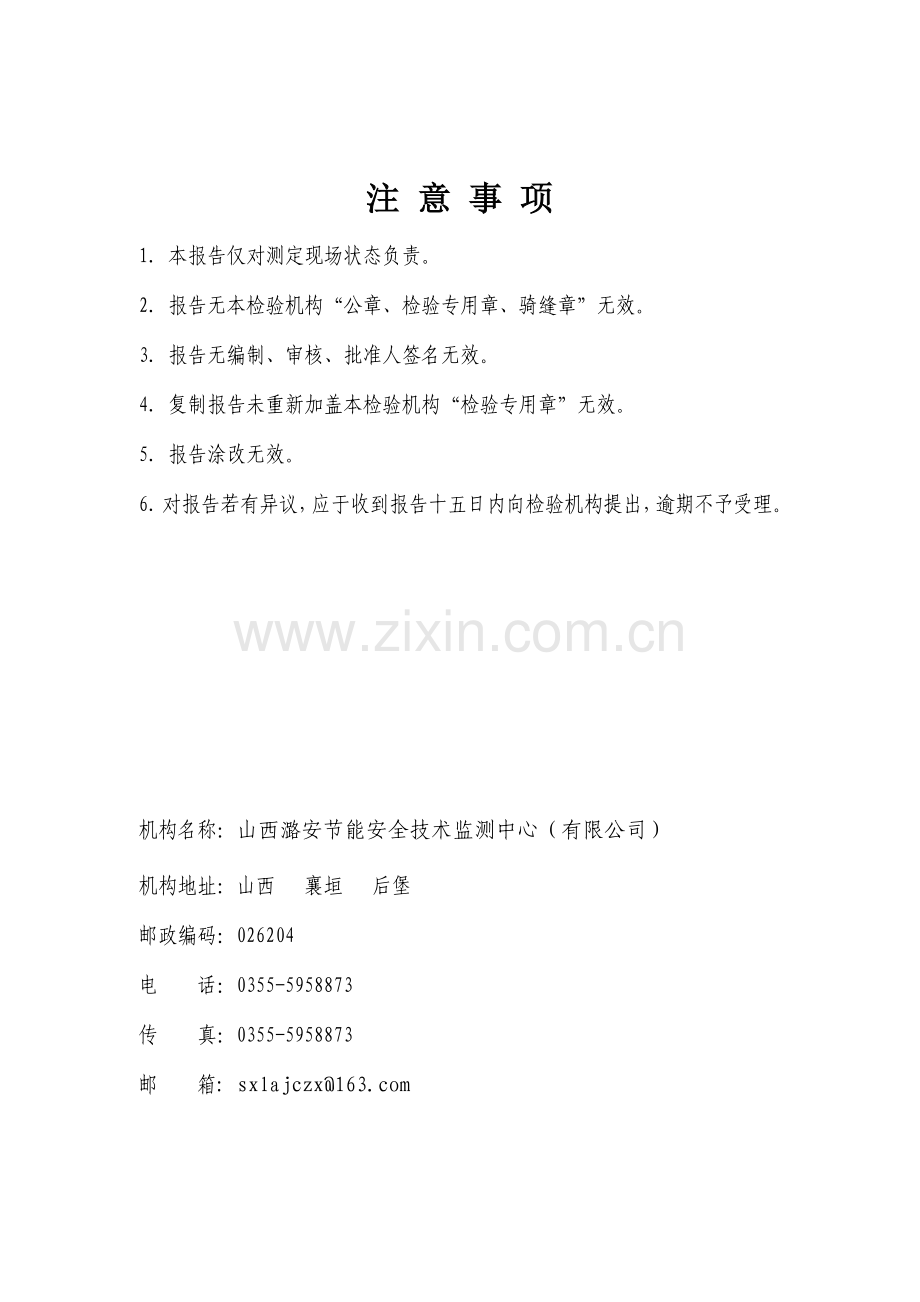

注 意 事 项
1．本报告仅对测定现场状态负责。
2．报告无本检验机构“公章、检验专用章、骑缝章”无效。
3．报告无编制、审核、批准人签名无效。
4．复制报告未重新加盖本检验机构“检验专用章”无效。
5．报告涂改无效。
6．对报告若有异议，应于收到报告十五日内向检验机构提出，逾期不予受理。

机构名称：山西潞安节能安全技术监测中心（有限公司）
机构地址：山西 襄垣 后堡
邮政编码：026204
电 话：0355-5958873
传 真：0355-5958873
邮 箱: sxlajczx@
山西潞安节能安全技术监测中心（有限公司）
测 定 报 告
报告编号：晋煤检〔2013〕0807-FZ-D0005 第 18 页 共 19 页

产品名称
矿井通风阻力
测定地点
三元煤业
测定日期
2013年8月10日
测定类别
委托测定
测定人员
刘晓庆、王忠兵、李辉、韩江飞
系统现状
符合要求
委托单位
山西三元煤业股份有限公司
受检单位
名称
山西三元煤业股份有限公司
地址
山西省长治市郊区
邮编
046000
联系人
谢明亮
电话
13994616681
测定依据
MT/T440-2008《矿井通风阻力测定方法》
测定项目
风压、风速、大气物理参数、巷道断面尺寸、测点间距
测定环境
温度：19.4℃　 湿度：52.9%　　 大气压：90807Pa
测定结果
1、矿井总进风：11097m3/min
2、矿井中央风井主扇排风量：6442m3/min
矿井南风井主扇排风量：4837 m3/min
3、中央系统阻力：589.99 Pa，南风井系统阻力1130.02 Pa
4、中央系统矿井等积孔：5.3m2
南风井系统矿井等积孔：2.9m2
备 注

批 准
年 月 日
审 核
年 月 日
编 制
年 月 日

第一节 矿井概况
三元煤业现设有四个井筒，其中主井、副井为进风井，中央风井、南风井为回风井。矿井通风方式为多风井分区通风方式。通风方法为机械抽出式。中央风井和南风井分别安装两台FBCDZ№28型通风机，一台运行，一台备用。矿井总进风量为11097m3/min，矿井中央风井主扇排风量为6442m3/min，中央风井通风机房负压计读数为591Pa；矿井南风井主扇排风量为4837m3/min，中央风井通风机房负压计读数为1140Pa。
测定矿井通风阻力期间，地面大气压力90807Pa，矿井通风系统运行稳定，为阻力测定进行提供了可靠条件。

第二节 通风阻力测定方案
一、测定目的
通过测定不仅可以达到了解矿井通风管理现状、实现矿井通风科学管理的目的；而且还可为以后的矿井通风系统的调整、改造和各项安全技术措施的制定、实施提供可靠的技术资料，做到心中有数、有据可依。
二、测定依据
《矿井通风阻力测定方法》(MT/T440-2008)
三、测试内容
风压、风速、大气物理参数、巷道断面积和周长、测点间距。

四、测定方法
气压计法
五、测定人员组成与分工
分工的目的是明确职责，相互配合，协调一致，保证测定质量。
（1）基点气象参数测定，1人；
（2）测定各测点风流的绝对压力，1人；
（3）测定各测点所在巷道的风速和断面尺寸，2人；
（4）测定各测点风流的干、湿温度，1人；
（5）记录员1人，负责记录所有数据及巷道特征，并描绘现场草图。六、使用仪器设备一览表
检验仪器/设备一览表
序号
名　称
规格型号
准确度/
不确定度
仪器编号
有效期
截止日
1
通风参数检测仪
CZC5
10 Pa
LJAJ-020
2014.2.24
2
通风参数检测仪
JFY-1
10 Pa
LJAJ-021
2014.2.24
3
温湿度表
WS-A1
0.2℃
LJAJ-068
2014.6.26
4
高速风表
DFA-4

LJAJ-107
2014.3.12
5
中速风表
DFA-2

LJAJ-108
2014.3.12
6
低速风表
DFA-3

LJAJ-109
2014.3.12
7
秒表
SJ9-2Ⅱ
1s
LJAJ-061
2014．5．9
8
卷尺

1mm
LJAJ-064
2014．5．5

七、选择测定线路及布置测点
1、每个采区选择一条能够反映该采区通风系统特征的最长路线作为测定路线。
测定路线确定后，即可沿着测定路线，把风流分、汇点定为测点，亦可根据测定需要在巷道中某处设点；并在通风系统示意图上按顺序编上测点号码。在井下测定过程中，应根据井巷的实际情况，选择巷道平直、支护完好、前后无杂物、断面规则、风流稳定的地点测量风速和断面积，力争测定数据准确可靠。
按附图中的测点编号，北翼采区选定如下的测定路线：0—1—14—15—16—17—18—19—20—21—22—23—24—25—26—27—28—29—30—31—32—33—34—35
南翼采区选定如下测定路线：0—1—2—3—4—5—6—7—8—9—10—11—12—13—36—37
2、测点布置基本原则
（1）相邻两点的压差不大于测压仪器的量程。
（2）测点应尽可能避免靠近井筒和风门，以减少井筒内提升和风门开关的影响。
（3）井巷阻力测定时，在风流分支、汇合点前后应分别布点；巷道转弯、扩大或缩小等地点前设置的测点与局部阻力物的距离不得小于巷宽的4～6倍。在局部阻力物后时，不得小于巷宽的8～12倍。
（4）测定点前后3～5ｍ长地段内应支架保持完好，没有堆积物。
（5）测段长度（两点间距）一般为150～200ｍ左右，无风流分支、
汇合点处。
八、测定步骤
1.测定前的准备
1）测试仪器的准备
根据已确定的测试方案，需要准备的仪器仪表有：
（1）JFY-1型通风参数检测仪，2台；
（2）机械翼式风表（高、中、微速风表各1块），3块；
（3）通风干湿表，1台；
（4）计时秒表1块，手表2块；
（5）钢卷尺1卷、皮尺1卷，测风杆1根，记录表格若干。
2）绘制通风系统图
根据矿井当前的通风状况，并参照采掘工程平面图，绘出矿井通风系统示意图（见附图），供下井测定时用。
3）测定路线和测点的确定
选择能够反映该矿井通风系统特征的最长路线作为测定路线。测定路线确定后，即可沿着测定路线，把风流分、汇点定为测点，亦可根据测定需要在巷道中某处设点；并在通风系统示意图上按顺序编上测点号码。在井下测定过程中，应根据井巷的实际情况，选择巷道平直、支护完好、前后无杂物、断面规则、风流稳定的地点测量风速和断面积，力争测定数据准确可靠。
2.现场测定
（1）把校准过的精密数字气压计和其它仪器按人员分工各负其责，
随身带到进风井口，将气压计置于同一水平面上，开机后约20分钟即可同时读取大气压值；以后基点气压计每隔5分钟读1次气压值并记录。随身携带下井的气压计依次进行测定。
（2）到井下第一个测点时，先开动风扇式湿度计，5分钟后读取湿度计干、湿温度，同时测定测点前后巷道内风速和断面尺寸，气压计稳定后可读数并记录时间，记录所有测定数据和巷道断面形状与支护方式，必要时需描绘实际草图。
（3）前进到下一个测点时，测定上述所有数据，依次类推。
3.数据处理
4.报告编制
第三节 通风阻力测定计算理论依据
一、空气密度计算依据
ρ=0.003484（P—0.3779φPb）/（273.15+t）
式中：ρ—测点的空气密度，kg/m3；
P—测点空气的绝对静压，Pa；
t—测点处空气的干温度，℃；
φ—t、tw（湿温度）时空气的相对湿度；
Pb—空气在t温度下的饱和水蒸气压力，Pa。
二、巷道断面积和周长计算依据
1.测点巷道断面积
（1）三心拱巷道
断面积：S=B×（H1+0.26B）
（2）半圆拱巷道
断面积：S=B×（H1+0.392B）
（3）矩形巷道
断面积：S=B×H2
（4）梯形巷道
断面积:S=B×H2
（5）圆心巷道
断面积:S=π×R2
2.测点巷道周长计算
（1）三心拱巷道
周长：L=4.10×
（2）半圆拱巷道
周长：L=3.84×
（3）矩形巷道
周长：L=2×（B+H2）
（4）梯形巷道
周长：L=4.16×
（5）圆心巷道
周长：L=2×π×R
式中：S—巷道断面积，m2；
L—巷道周长，m；
B—巷道宽度或腰线长度，m；
H1——巷道直墙高，m；
H2—巷道全高，m；
三、风量计算依据
1.断面修正系数
K=（S－0.4）/S
2.风量Q
Q=S×V
V=（S－0.4）/S×（aX+60b）
式中：Q—巷道内通过的风量，m3/min；
S—巷道断面积，m2；
V—测定表速，r/min；
a，b—风表校正系数。
四、压力参数计算依据
1.测点动压
hV=ρ·V2/2
式中： hV—巷道断面的速压，Pa；
2.测段位压差
hz（i,j）=(ρi +ρj)/2*9.8*(Zi-Z j)
式中：hz（i,j）—始末节点位压差，Pa；
3.通风阻力
巷道两端断面之间的通风阻力计算公式如下：
h（i,j）=hs（i,j）+hz（i,j）+hv（i,j）
式中：hs（i,j）—始末节点静压差，Pa；
hz（i,j）—始末节点位压差，Pa；
hv（i,j）—始末节点动压差，Pa；
五、通风阻力计算依据
1.两测点间风阻计算
R(i,j)=h(i,j)/Q(i,j)2
式中：R(i,j)—两测点间的井巷风阻，N·s2/m8。
2.两测点间标准风阻
R标=1.2×R(i,j)/ρ(i,j) N·s2/m8
3.巷道百米标准风阻
R100=R标×100/L(i,j) N·s2/m8
4.巷道摩擦阻力系数
aL=R×S3/（U×L） N·s2/m4
5.矿井总阻力
h=Σh（i,j）
式中各符合意义同前，单位为Pa。
6.等积孔
A= 1.19Q/
第四节 通风阻力测定数据及计算
一、通风系统测定线路测定数据及计算
1.通风阻力测定原始记录表（见附表）
2.测定数据计算表（见附表）
3.阻力测定参数汇总表（见附表）
二、矿井等积孔的计算
中央风井系统等积孔A1= 1.19Q/ =5.3m2
南风井系统等积孔A2= 1.19Q/ =2.9m2
三、测定误差检验
（一）中央风井系统：
1.矿井自然风压
hz=Σhz(i,j)＋9.8Z0×р0
=-7.41Pa
式中：Z0—风硐内测压处标高与进风井口标高之差，m；
р0—地面空气平均密度，kg/m3；
2. 理论上计算的矿井系统阻力
h标=h静－h速±h自
=568.17Pa
式中：h静—通风机房水柱计读数， Pa；
h速—通风机入风口测压断面上的速压， Pa；
h自—矿井自然风压， Pa。
3.矿井通风系统的测定误差计算
测定绝对误差为:| 589.99－568.17|=21.82 Pa
相对误差为:21.82/589.99×100%=3.70%
中央风井通风系统的测定误差表
序号
项 目
单位
测定线路
备注
1
累计测定阻力
Pa
589.99

2
自然风压
Pa
-7.41

3
动 压
Pa
15.42

4
风机房水柱计读数
Pa
591

5
阻力测算值
Pa
568.17

6
系统测定误差
%
3.70

4.通风系统阻力分布状况
区段
测点
通风阻力(Pa)
占全矿总阻力的
百分比(%)
进风段
0～17
145.21
34.44
主要用风段
17～31
241.58
40.95
回风段
31～35
203.2
24.61
测定线路总阻力
1～35
589.99
100

（一）南风井系统：
1.矿井自然风压
hz=Σhz(i,j)＋9.8Z0×р0
=15.59Pa
式中：Z0—风硐内测压处标高与进风井口标高之差，m；
р0—地面空气平均密度，kg/m3；
2. 理论上计算的矿井系统阻力
h标=h静－h速±h自
=1146.96Pa
式中：h静—通风机房水柱计读数， Pa；
h速—通风机入风口测压断面上的速压， Pa；
h自—矿井自然风压， Pa。
3.矿井通风系统的测定误差计算
测定绝对误差为:|1146.96－1130.02|=16.94 Pa
相对误差为:16.94/1146.96×100%=1.5%

南风井通风系统的测定误差表
序号
项 目
单位
测定线路
备注
1
累计测定阻力
Pa
1130.02

2
自然风压
Pa
15.59

3
动 压
Pa
8.63

4
风机房水柱计读数
Pa
1140

5
阻力测算值
Pa
1146.96

6
系统测定误差
%
1.5

4.通风系统阻力分布状况
区段
测点
通风阻力(Pa)
占全矿总阻力的
百分比(%)
进风段
0～6
190.4
16.85
主要用风段
6～12
585.57
51.82
回风段
12～37
354.05
31.33
测定线路总阻力
0～37
1130.02
100

本矿井中央风井通风系统较为合理， 中央风井系统矿井等级孔为3.8m2,通风容易程度为容易。
南风井通风系统回风段所点比例略高， 南风井系统矿井等级孔为2.8m2,通风容易程度为容易。

中央风井系统通风阻力测定原始记录表
测点 序号
支护
方式
断面
形状
标高
测风断面
测点相对压力
基点相 对压力
测风
风速
干
温
度
相对
湿度
饱和水蒸汽压力
m
m2
mmH2O
mmH2O
m/s
℃
%
Pa

S

V

φ
pb
0
砌碹
圆形
931.5
28.6
-1.6
0.8
4.3
19.4
52.9
2198
1
锚喷
半圆拱形
623.3
12.3
323
1.1
3.9
17.6
58.2
2065
14
锚喷
半圆拱形
623.9
10.7
302.3
-15
6.2
18.2
60.0
2065
15
锚喷
半圆拱形
623.7
10.7
299.5
-15.3
5.6
17.6
73.7
2065
16
锚喷
半圆拱形
626.8
7.7
291.7
-18.8
3.8
17.4
77.4
1932
17
锚喷
半圆拱形
626.9
7.7
291.7
-19.6
2.9
17.3
80.0
1932
18
锚喷
半圆拱形
625.1
7.7
288.9
-20.6
2.6
17.6
82.2
2065
19
锚喷
半圆拱形
611.6
7.7
289.8
-27.2
2.3
17.6
83.9
2065
20
锚喷
半圆拱形
593.6
7.7
310.7
-28.4
2.1
17.7
85.3
2065
21
锚喷
半圆拱形
593.1
7.7
307.2
-29.2
1.9
17.5
85.7
2065
22
锚网
矩形
594.2
13.2
305.9
-29.9
0.8
18
86.2
2065
23
锚网
矩形
576
14.1
322.6
-33.8
0.3
16.9
88.1
1932
24
锚网
矩形
589
13.8
322
-34
1.3
18.4
88.9
2065
25
锚网
矩形
580
10.1
311.5
-34.8
1.9
17.9
89.7
2065
26
锚网
半圆拱形
586.1
11.1
307.6
-34.9
2.1
18
90.0
2065
27
锚网
半圆拱形
594.4
11.1
303.2
-35
2.2
18
90.5
2065
28
锚网
半圆拱形
593.5
11.1
281.6
-35.4
2.4
17.9
91.3
2065
29
锚喷
半圆拱形
594.1
11.1
278
-34.9
2.8
17.7
92.8
2065
30
砌碹
半圆拱形
617
11.1
263.2
-36.4
3.0
17
93.7
1932
31
锚喷
矩形
612.3
20.1
260.7
-35.9
4.9
17.6
95.4
2065
32
锚喷
矩形
606.8
20.1
263.2
-37.8
5.2
18.7
95.8
2198
33
砌碹
圆形
606.2
28.6
261.5
-37.2
3.7
18.7
96.1
2198
34
锚喷
半圆拱形
921
20
-98.7
-35.5
5.4
18.7
96.3
2198
35
锚喷
半圆拱形
921
20
-99.8
-35.6
5.4
20.3
96.4
2331

中央风井系统阻力测定数据计算表
测点 序号
空气密度
断面积
周长
断面校正系数
风速
风量
动压
kg/m3
m2
m
/
m/s
m3/s
Pa

0
1.085
28.6
18.84
0.99
4.3
121.55
9.80
1
1.131
12.3
13.44
0.97
3.9
47.40
8.40
14
1.126
10.7
12.56
0.96
6.2
65.87
21.34
15
1.128
10.7
12.56
0.96
5.6
59.62
17.51
16
1.128
7.7
10.66
0.95
3.8
29.27
8.15
17
1.128
7.7
10.66
0.95
2.9
22.28
4.72
18
1.127
7.7
10.66
0.95
2.6
19.75
3.71
19
1.127
7.7
10.66
0.95
2.3
17.75
2.99
20
1.129
7.7
10.66
0.95
2.1
16.53
2.60
21
1.129
7.7
10.66
0.95
1.9
14.70
2.06
22
1.127
13.2
15.11
0.97
0.8
11.00
0.39
23
1.134
14.1
15.62
0.97
0.3
3.87
0.04
24
1.128
13.8
15.45
0.97
1.3
18.30
0.99
25
1.128
10.1
13.22
0.96
1.9
19.23
2.05
26
1.127
11.1
12.79
0.96
2.1
22.90
2.40
27
1.127
11.1
12.79
0.96
2.2
24.78
2.81
28
1.125
11.1
12.79
0.96
2.4
27.17
3.37
29
1.125
11.1
12.79
0.96
2.8
31.43
4.51
30
1.126
11.1
12.79
0.96
3.0
32.83
4.93
31
1.123
20.1
18.65
0.98
4.9
97.85
13.31
32
1.119
20.1
18.65
0.98
5.2
105.37
15.38
33
1.119
28.6
18.84
0.99
3.7
105.37
7.60
34
1.076
20
18.84
0.99
5.4
107.37
15.51
35
1.070
20
18.60
0.98
5.4
107.37
15.42

中央风井系统阻力测定参数汇总表
区段序号
测点间
静压差
位压差
动压差
测点间
阻力
测点
距离
风 阻
标准百米风阻
累计
长度
累计
阻力
摩擦阻力系数
Pa
Pa
Pa
Pa
m
N·s2/m8
N·s2/m8
m
Pa
N·s2/m4

0-1
-3131.35
3231.68
-6.87
86.41
308
0.0011
0.0004
308
86.41
0.0044
1-14
3.92
-0.21
1.96
8.84
117
0.0002
0.0002
425
95.25
0.0009
14-15
13.73
-1.13
-5.89
11.17
83
0.0003
0.0004
508
106.42
0.0011
15-16
127.53
-29.85
-1.96
37.05
333
0.0013
0.0004
841
143.47
0.0017
16-17
2.94
-0.18
3.92
1.74
30
0.0001
0.0004
871
145.21
0.0007
17-18
2.94
1.07
0.00
11.94
112
0.0006
0.0015
983
157.15
0.0007
18-19
-108.89
155.04
0.98
35.16
645
0.0071
0.0014
1628
192.31
0.0006
19-20
-185.41
193.48
0.98
4.69
118
0.0017
0.0014
1746
197
0.0006
20-21
0.98
0.00
0.00
5.47
144
0.0003
0.0015
1890
202.47
0.0006
21-22
14.72
-11.33
0.98
2.03
68
0.0012
0.0018
1958
204.5
0.0008
22-23
-44.15
45.15
0.00
1.56
239
0.0019
0.0017
2197
206.06
0.0025
23-24
151.07
-140.04
0.00
5.44
293
0.0104
0.0035
2490
211.5
0.0063
24-25
1.96
96.78
0.00
10.59
212
0.0218
0.0014
2702
222.09
0.0023
25-26
81.42
-65.79
-1.96
47.26
93
0.0027
0.0029
2795
269.35
0.0022
26-27
117.72
-90.72
0.00
4.13
242
0.0024
0.0010
3037
273.48
0.0010
27-28
-2.94
10.44
-0.98
13.55
52
0.0005
0.0011
3089
287.03
0.0011
28-29
19.62
-7.04
0.00
6.38
78
0.0008
0.0011
3167
293.41
0.0011
29-30
277.62
-245.93
-4.91
13.92
166
0.0017
0.0010
3333
307.33
0.0011
30-31
-112.82
142.74
-2.94
79.46
735
0.0011
0.0010
4068
386.79
0.0012
30-32
-30.41
59.36
-0.98
24.11
73
0.0003
0.0004
4141
410.9
0.0019
32-33
14.72
6.44
-2.94
14.98
51
0.0002
0.0004
4192
425.88
0.0016
33-34
3466.85
-3309.34
0.00
131.91
325
0.0017
0.0005
4517
557.79
0.0063
34-35
287.43
-106.53
-142.2
32.2
25
0.0004
0.0015
4542
589.99
0.0066

南风井系统通风阻力测定原始记录表
测点 序号
支护
方式
断面形状
标高
测风断面
测点相对压力
基点相 对压力
测风
风速
干
温
度
相对
湿度
饱和水蒸汽压力
m
m2
mmH2O
mmH2O
m/s
℃
%
Pa

S

V

φ
pb
0
砌碹
圆形
931.5
28.6
-1.6
0.8
4.3
19.4
52.9
2198
1
锚喷
半圆拱形
623.3
12.3
323
1.1
4.6
17.6
58.2
2065
2
锚喷
半圆拱形
622.2
12.3
322.4
0.5
3.5
18
60.7
2065
3
锚喷
半圆拱形
622.4
7.3
319
-0.3
3.5
18.4
64.4
2065
4
锚喷
半圆拱形
622.6
11.4
317.4
-0.2
4.7
18
72.9
2065
5
锚喷
半圆拱形
623.9
10.1
316.1
-0.8
5.0
18
75.3
2065
6
锚喷
矩形
644.6
11.6
293
-0.6
4.2
18.4
76.8
2065
7
锚喷
矩形
640.1
11.6
289.7
-1.8
4.1
18.1
79.5
2065
8
锚喷
矩形
624.5
12.2
305.2
-1.9
3.0
18.1
80.4
2065
9
锚网
矩形
612.8
16
316.3
-2
1.7
18
82.1
2065
10
锚网
矩形
631.4
10.5
283.2
-0.9
2.8
17.8
83.3
2065
11
锚网
矩形
636.1
10.4
260
-6.3
6.4
19.7
84.8
2331
12
锚喷
矩形
641.4
16.1
237.1
-7.4
4.4
17.4
88.9
2331
13
锚喷
矩形
565
16.1
247.2
-10.2
4.9
18.1
92.1
2065
36
砌碹
圆形
933
19.6
-150.6
-37
4.1
17.8
93.2
2065
37
锚喷
半圆拱形
938.8
20
-167.4
-37.2
4.0
20.1
94.2
2331

南风井系统阻力测定数据计算表
测点 序号
空气密度
断面积
周长
断面校正系数
风速
风量
动压
kg/m3
m2
m
/
m/s
m3/s
Pa

0
1.085
28.6
18.84
0.99
4.3
121.55
9.80
1
1.131
12.3
13.44
0.97
4.6
56.43
11.90
2
1.129
12.3
13.44
0.97
3.5
43.50
7.06
3
1.127
7.3
10.38
0.95
3.5
25.70
6.99
4
1.129
11.4
12.97
0.96
4.7
53.93
12.63
5
1.128
10.1
12.20
0.96
5.0
50.93
14.35
6
1.124
11.6
13.08
0.97
4.2
49.05
10.05
7
1.125
11.6
13.08
0.97
4.1
47.58
9.46
8
1.127
12.2
13.41
0.97
3.0
36.65
5.08
9
1.129
16
15.36
0.98
1.7
26.98
1.60
10
1.125
10.5
12.44
0.96
2.8
28.92
4.27
11
1.115
10.4
12.38
0.96
6.4
66.82
23.02
12
1.121
16.1
15.41
0.98
4.4
70.48
10.75
13
1.120
16.1
15.41
0.98
4.9
79.58
13.68
36
1.073
19.6
12.56
0.98
4.1
80.62
9.08
37
1.063
20
17.17
0.98
4.0
80.62
8.63

南风井系统阻力测定参数汇总表
区段序号
测点间
静压差
位压差
动压差
测点间
阻力
测点
距离
风 阻
标准百米风阻
累计
长度
累计
阻力
摩擦阻力系数
Pa
Pa
Pa
Pa
m
N·s2/m8
N·s2/m8
m
Pa
N·s2/m4

0-1
-3131.35
3231.68
-6.87
86.41
308
0.0011
0.0004
308
86.41
0.0044
1-2
-2.94
0.00
3.92
22.84
14
0.0004
0.0016
322
109.25
0.0009
2-3
-3.92
15.34
-0.98
9.64
115
0.0152
0.0132
437
118.89
0.0070
3-4
2.94
-0.46
0.00
2.24
24
0.0002
0.0010
461
121.13
0.0010
4-5
58.86
-14.29
1.96
33.96
332
0.0019
0.0011
793
155.09
0.0013
5-6
269.78
-221.29
0.98
35.31
120
0.0022
0.0018
913
190.4
0.0015
6-7
-31.39
49.24
0.98
23.22
180
0.0012
0.0010
1093
213.62
0.0012
7-8
-139.30
166.32
0.98
22.22
204
0.0020
0.0010
1297
235.84
0.0012
8-9
-117.72
125.36
0.98
6.36
90
0.0010
0.0011
1387
242.2
0.0015
9-10
526.80
-198.70
0.00
195.23
401
0.0273
0.0010
1788
437.43
0.0028
10-11
80.44
-49.75
-7.85
236.93
80
0.0013
0.0017
1868
674.36
0.0016
11-12
-6.87
6.77
11.77
101.61
372
0.0003
0.0004
2240
775.97
0.0011
12-13
-155.98
163.05
0.00
257.58
2172
0.0001
0.0003
4412
1033.55
0.0009
13-36
3951.47
-3853.88
-3.92
70.32
368
0.0014
0.0004
4780
1103.87
0.0023
36-37
179.52
-58.86
-86.33
26.15
30
0.0005
0.0017
4810
1130.02
0.0078

山西潞安节能安全技术监测中心（有限公司）
测 定 报 告
报告编号：晋煤检〔2013〕0807-FZ-D0005 第 19 页 共 19 页
