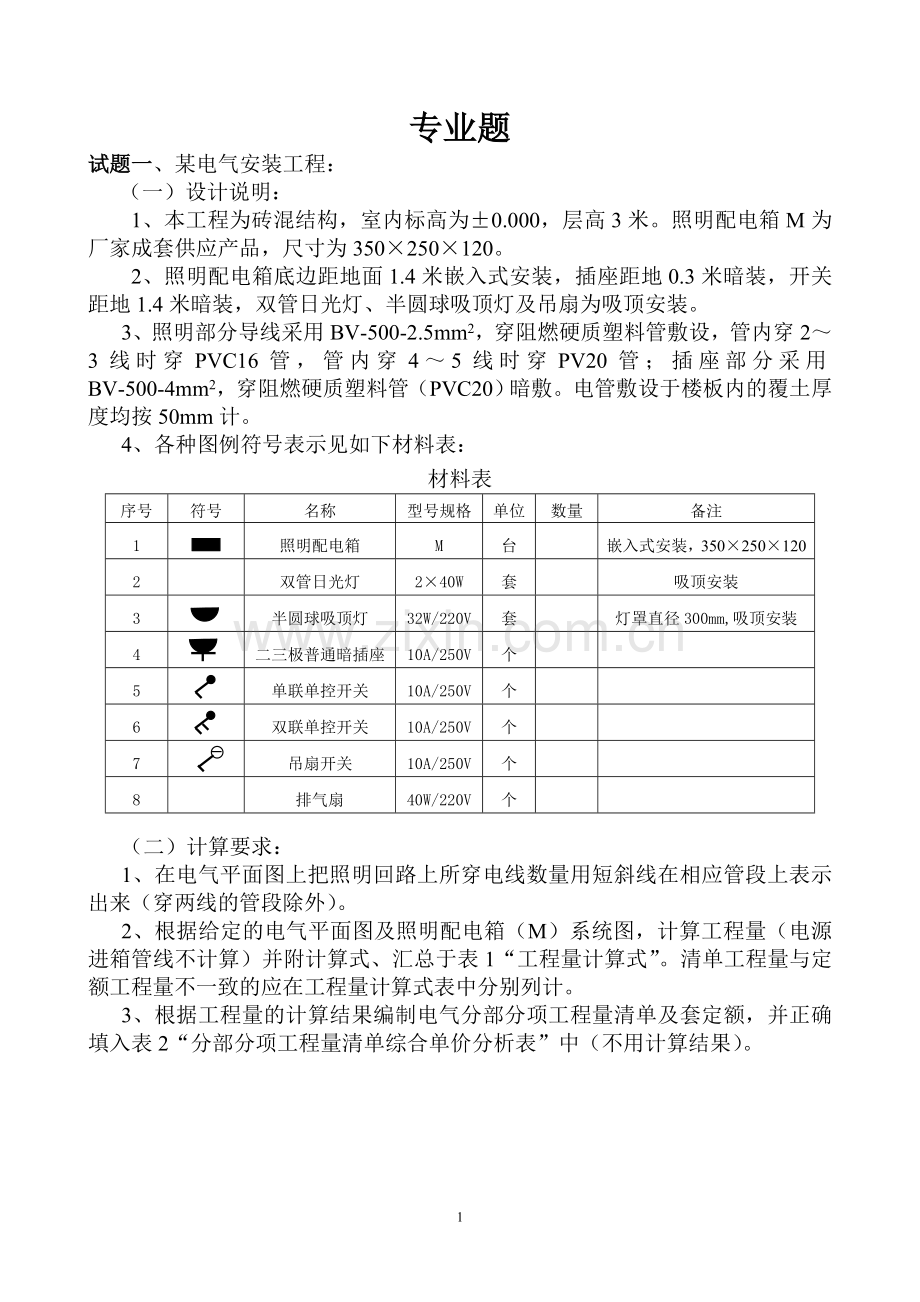

专业题
试题一、某电气安装工程：
（一）设计说明：
1、本工程为砖混结构，室内标高为±0.000，层高3米。照明配电箱M为厂家成套供应产品，尺寸为350×250×120。
2、照明配电箱底边距地面1.4米嵌入式安装，插座距地0.3米暗装，开关距地1.4米暗装，双管日光灯、半圆球吸顶灯及吊扇为吸顶安装。
3、照明部分导线采用BV-500-2.5mm2，穿阻燃硬质塑料管敷设，管内穿2～3线时穿PVC16管，管内穿4～5线时穿PV20管；插座部分采用BV-500-4mm2，穿阻燃硬质塑料管（PVC20）暗敷。电管敷设于楼板内的覆土厚度均按50mm计。
4、各种图例符号表示见如下材料表：
材料表
序号
符号
名称
型号规格
单位
数量
备注
1

照明配电箱
M
台

嵌入式安装，350×250×120
2

双管日光灯
2×40W
套

吸顶安装
3

半圆球吸顶灯
32W/220V
套

灯罩直径300mm,吸顶安装
4

二三极普通暗插座
10A/250V
个

5

单联单控开关
10A/250V
个

6

双联单控开关
10A/250V
个

7

吊扇开关
10A/250V
个

8

排气扇
40W/220V
个

（二）计算要求：
1、在电气平面图上把照明回路上所穿电线数量用短斜线在相应管段上表示出来（穿两线的管段除外）。
2、根据给定的电气平面图及照明配电箱（M）系统图，计算工程量（电源进箱管线不计算）并附计算式、汇总于表1“工程量计算式”。清单工程量与定额工程量不一致的应在工程量计算式表中分别列计。
3、根据工程量的计算结果编制电气分部分项工程量清单及套定额，并正确填入表2“分部分项工程量清单综合单价分析表”中（不用计算结果）。

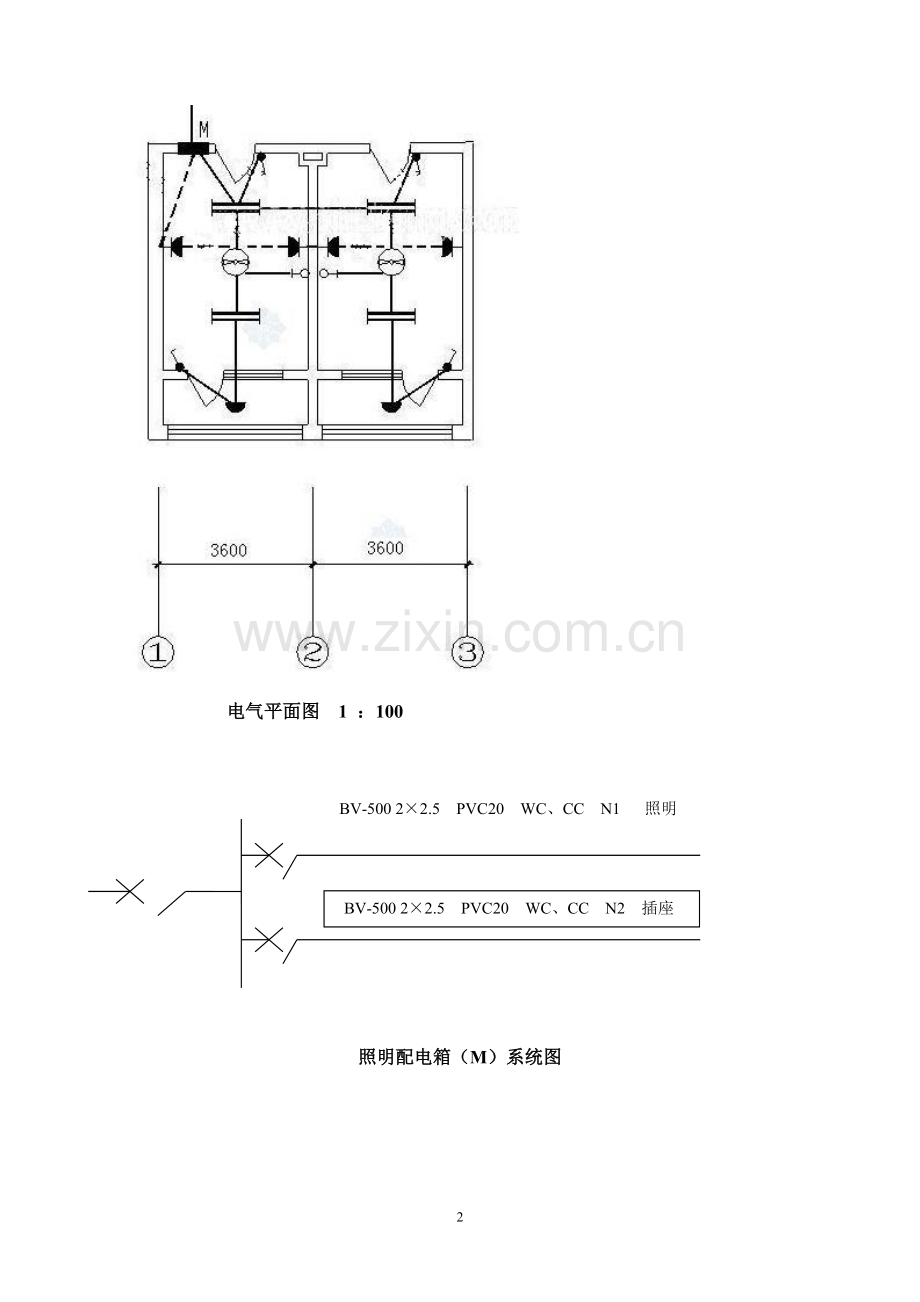

电气平面图 1 ：100

BV-500 2×2.5 PVC20 WC、CC N1 照明
BV-500 2×2.5 PVC20 WC、CC N2 插座

照明配电箱（M）系统图

试题一答案：
1、

2、
工程量计算式 表1
工程名称：某电气安装工程
序号
项目名称及规格
单位
计算式
计算值
1
配电箱M 350×250×120
台
1
1
2
双管日光灯2×40W 吸项安装
套
4
4
3
半圆球吸顶灯32W/220V
套
2
2
4
单联单控开关 10A250V
个
2
2
5
双联单控开关10A250V
个
2
2
6
二、三极插座10A250V
个
4
4
7
吊扇40W/220V
台
2
2
8
阻燃硬质塑料管 PVC16
m

34.2

N1回路 BV-2×2.5 PVC16
m
↑配电箱（3－1.4－0.25－0.05板厚）+→(1.7＋1.7＋2＋1.5＋3.6＋1.8＋2＋1.5) ＋↓单控开关(3－1.4－0.05板厚）×4

23.3

N1回路 BV-3×2.5 PVC16
m
→(1.4＋1.2＋1.3) ×2 ＋↓双控开关(3－1.4－0.05板厚）×2
10.9
9
阻燃硬质塑料管 PVC20
m

12.5

N2回路 BV-3×4 PVC20
m
↓配电箱（1.4＋0.05板厚）+→(2.3＋7) ＋↑↓插座(（0.3＋0.05板厚）×5

12.5
10
管内穿线 BV-2.5mm2
m

清单工程量
m
利用阻燃硬质塑料管 PVC16的数据：23.3×2＋10.9×3
79.3

定额工程量
m
清单工程量+入箱预留量：
79.3＋（0.35＋0.25）×2线
80.5
11
管内穿线 BV-4mm2
m

清单工程量
m
利用阻燃硬质塑料管 PVC20的数据：12.5×3
37.5

定额工程量
m
清单工程量+入箱预留量：
37.5＋（0.35＋0.25）×3线
39.3

3、
分部分项工程量清单综合单价分析表 表2
工程名称：某电气安装工程
序号
项目编码
项目名称及项目特征描述
单位
工程量
1
030204018001
照明配电箱M
规格: 350×250×120
台
1

2-264
照明配电箱M
台
1
2
030213004001
双管日光灯2×40W 吸项安装
塑料灯头盒暗装
套
4

2-1595
双管日光灯2×40W
10套
0.4

2-1377
塑料灯头盒暗装
10个
0.4
3
030213001001
半圆球吸顶灯32W/220V
灯罩直径300mm，塑料灯头盒暗装
套
2

2-1385
半圆球吸顶灯32W/220V
10套
0.2

2-1377
塑料灯头盒暗装
10个
0.2
4
030204031001
单联单控开关 10A250V
塑料开关盒暗装
个
2

2-1637
单联单控开关 10A250V
10套
0.2

2-1378
塑料开关盒暗装
10个
0.2
5
030204031002
双联单控开关10A250V
塑料开关盒暗装
个
2

2-1638
双联单控开关10A250V
10套
0.2

2-1378
塑料开关盒暗装
10个
0.2
6
030204031003
二、三极插座10A250V
塑料插座盒暗装
个
4

2-1670
二、三极插座10A250V
10套
0.4

2-1378
塑料插座盒暗装
10个
0.4
7
030204031004
吊扇40W/220V
塑料接线暗装
套
2

2-1702
吊扇40W/220V
台
2

B-
吊扇开关10A250V
个
2

2-1377
塑料接线暗装
10个
0.2
8
030212001001
阻燃硬质塑料管沿砖砼结构暗配 PVC16
m
34.2

2-1124
阻燃硬质塑料管沿砖砼结构暗配 PVC16
100m
0.342
9
030212001002
阻燃硬质塑料管沿砖砼结构暗配 PVC20
m
12.5

2-1125
阻燃硬质塑料管沿砖砼结构暗配 PVC20
100m
0.125
10
030212003001
照明线路管内穿线 BV-2.5 mm2
m
79.3

2-1172
照明线路管内穿线 BV-2.5 mm2
100m
0.805
11
030212003002
照明线路管内穿线 BV-4 mm2
m
37.5

2-1173
照明线路管内穿线 BV-4 mm2
100m
0.393

试题二：某给排水工程
（一） 设计说明：
1、本工程采用相对标高，标高和管长以m计，其余以mm计。
2、给水管采用PP-R塑料给水管，1.6MPa，热熔连接；阀门采用铜质截止阀，螺纹连接，规格同管径。排水管采用PVC-U塑料排水管，粘接连接。
3、室内给水管道安装完毕后并在隐蔽前做水压试验，试验压力0.7Mpa；排水管做灌水试验。
4、图中卫生器具分别为带DN25自闭式冲洗阀蹲便器、普通式单联挂斗小便器（延时自闭阀冲洗DN15）、铜质普通水龙头、铜管制品单冷淋浴器、塑料地漏、塑料清扫口。
（二）计算要求：
1、请根据给定的给排水工程施工图1～图4，计算工程量（给、排水管算至建筑物外墙皮，不考虑土方挖填内容）并附计算式、汇总于表3“工程量计算式”；
2、根据所计算工程量的计算结果编制给排水分部分项工程量清单并套定额，正确填入表4“分部分项工程量清单综合单价分析表”中（不用计算结果）。
。

图1 一层给排水平面图 1：100

图2 给水系统图

图3 排水水系统图P1、P2

图4 排水水系统图P3

试题二答案：
1、 工程量计算式 表3
工程名称：某给排水安装工程
序号
项目名称及规格
单位
计算式
计算值
1
带DN25自闭式冲洗阀蹲便器
套
3
3
2
普通式单联挂斗小便器
套
3
3
3
铜管制品单冷淋浴器 DN15
组
3
3
4
铜质普通水龙头 DN20
个
3
3
5
铜截止阀 DN25
个
2
2
6
铜截止阀 DN32
个
1
1
7
塑料地漏 DN100
个
3
3
8
塑料清扫口DN100
个
1
1
9
PP-R塑料给水管 DN15
m
0.6(小便器)+0.95(淋浴)
1.55
10
PP-R塑料给水管 DN20
m
0.6(小便器)+0.7(盥洗间)+（1.2-1）×3(↓盥洗间水龙头)+1(淋浴)

2.9
11
PP-R塑料给水管 DN25
m
2(大便器)+(0.7+0.45+1)(盥洗间)+(1.2-0.25)×2(JL2、JL3 )+1(淋浴)+4.2(JL2→JL3 )
11.25
12
PP-R塑料给水管 DN32
m
1(大便器)+ (1.2-0.25)(JL1)+2.15(引入管→JL1 )
4.1
13
PP-R塑料给水管 DN40
m
1.6
1.6
14
PP-R塑料给水管 DN50
m
0.4+(1.7+0.25)立管
2.35
15
PVC-U塑料排水管 DN50
m
0.5×3(小便器)
1.5
16
PVC-U塑料排水管 DN110
m

40.5

PL1
m
(0.4+0.3H)×3(大便器)+→（3.2+0.5H）(清扫口)+(1.1+7.2+0.7)立管+0.5排出
15.3

PL2
m
(1+0.5H)×2(地漏)+→2+(1.1+7.2+0.7)立管+0.6排出
14.6

PL3
m
(0.6+0.5H) (地漏)+ (1.1+7.2+0.7)立管+0.5排出
10.6

2、
分部分项工程量清单综合单价分析表 表4
工程名称：某给排水安装工程
序号
项目编码
项目名称及项目特征描述
计量单位
工程数量
1
030804012001
蹲式大便器
带DN25自闭式冲洗阀
套
3

8-413
蹲式大便器 带DN25自闭式冲洗阀
10套
0.3
2
030804013001
普通式单联挂斗小便器
延时自闭阀冲洗DN15
套
3

8-418
普通式单联挂斗小便器 延时自闭阀冲洗DN15
10套
0.3
3
030804007001
铜管制品单冷淋浴器 DN15
组
3

8-405
铜管制品单冷淋浴器 DN15
10组
0.3
4
030804016001
铜质普通水龙头 DN20
个
3

8-439
铜质普通水龙头 DN20
10个
0.3
5
030803001001
铜截止阀 DN25 螺纹连接
个
2

8-243
铜截止阀 DN25
个
2
6
030803001002
铜截止阀 DN32 螺纹连接
个
1

8-244
铜截止阀 DN32
个
1
7
030804017001
塑料地漏 DN100
个
3

8-449
塑料地漏 DN100
10个
0.3
8
030804018001
塑料清扫口DN100
个
1

8-453
塑料清扫口DN100
10个
0.1
9
030801005001
室内PP-R塑料给水管 DN15
1.6MPa，热熔连接，管道冲洗、消毒
m
1.55

8B-46
室内PP-R塑料给水管 DN15
10m
0.155

8-230
管道冲洗、消毒 DN15
100m
0.016
10
030801005002
室内PP-R塑料给水管 DN20
1.6MPa，热熔连接，管道冲洗、消毒
m
2.9

8B-47
室内PP-R塑料给水管 DN20
10m
0.29

8-230
管道冲洗、消毒 DN20
100m
0.029
11
030801005003
室内PP-R塑料给水管 DN25
1.6MPa，热熔连接，管道冲洗、消毒
m
11.25

8B-48
室内PP-R塑料给水管 DN25
10m
1.125

8-230
管道冲洗、消毒 DN25
100m
0.113
12
030801005004
室内PP-R塑料给水管 DN32
1.6MPa，热熔连接，管道冲洗、消毒
m
4.1

8B-49
室内PP-R塑料给水管 DN32
10m
0.41

8-230
管道冲洗、消毒 DN32
100m
0.041
13
030801005005
室内PP-R塑料给水管 DN40
1.6MPa，热熔连接，管道冲洗、消毒
m
1.6

8B-50
室内PP-R塑料给水管 DN40
10m
0.16

8-230
管道冲洗、消毒 DN40
100m
0.016
14
030801005006
室内PP-R塑料给水管 DN50
1.6MPa，热熔连接，管道冲洗、消毒
m
2.35

8B-51
室内PP-R塑料给水管 DN50
10m
0.235

8-230
管道冲洗、消毒 DN50
100m
0.024
15
030801005007
室内PVC-U塑料排水管 DN50
粘接连接
m
1.5

8-155
室内PVC-U塑料排水管 DN50
10m
0.15
16
030801005008
室内PVC-U塑料排水管 DN110
粘接连接
m
40.5

8-157
室内PVC-U塑料排水管 DN100
10m
4.05

试题三：
某市区一新建××办公楼，建筑面积为58156平方米，16层，层高3米。已知该××办公楼自动喷淋水安装工程的分部分项工程工程量计价合计为681808.40元，其中：∑人工费 = 132003.50元，∑材料费 = 429243.40元，∑机械费 = 47981.55元。本项目无暂列金额及计日工。
试根据上述已知条件，按现行广西建筑安装工程计价的有关规定编制该××办公楼自动喷淋水安装工程的招标控制价，把相应需计价项目及计算结果列式并填于单位工程招标控制价汇总表（表5）、技术措施项目清单与计价表（表6）、其他措施项目清单与计价表（表7）、其他项目清单与计价汇总表（表8）、规费、税金项目清单与计价表（表9），表中的计算公式要求以数字列式。

试题三答案：
单位工程投标报价汇总表

工程名称: ××办公楼自动喷淋水安装工程 表5
序号
汇 总 内 容
计算公式
金额(元)
1
分部分项工程工程量清单计价合计

681808.40
2
措施项目清单计价合计
2.1+2.2
38776.04
2.1
技术措施项目清单计价合计

17737.98
2.2
其他措施项目清单计价合计

21038.06
2.3
其中：安全文明施工费

21038.06
3
其他项目清单计价合计

22338.11
4
规费、税金清单计价合计

61608.36
4.1
其中：养老保险费

17527.71
5
工程总造价
1+2+3+4
804530.91
6
投标报价
1+2+3+4-4.1
787003.20

技术措施项目清单与计价表
单位工程名称： ××办公楼自动喷淋水安装工程 表6
序号
项目名称及项目特征描述
计算公式
金额（元）
1
脚手架使用费
　1.1+1.2+1.3+1.4
7507.7　
1.1
脚手架使用人工费
132003.50×5%×25%
1650.04
1.2
脚手架使用材料费
132003.50×5%×75%
4950.13
1.3
脚手架使用管理费
1650.04×38%
627.02
1.4
脚手架使用费利润
1650.04×17%
280.51　
2
高层建筑增加费
2.1+2.2+2.3
10230.28　
2.1
高层建筑增加人工费
132003.50×5%
6600.18　
2.2
高层建筑增加管理费
6600.18×38%
2508.07　
2.3
高层建筑增加费利润
6600.18×17%
1122.03　

合计
1+2
17737.98　

其他措施项目清单与计价表
工程名称： ××办公楼自动喷淋水安装工程 表7
序号
项目名称
计算基础
费率(%)
金额(元)
1
环境保护费
（132003.50＋1650.04+6600.18）
0.50
701.27
2
文明施工费
2.00
2805.07
3
安全施工费
4.50
6311.42
4
临时设施费
8.00
11220.30

合 计

21038.06

其他项目清单与计价汇总表

工程名称: ××办公楼自动喷淋水安装工程 表8
序号
项目名称
计算公式
金额(元)
1
检验试验配合费
（681808.40＋38776.04）×0.1%
720.58
2
暂估价

21617.53
2.1
检验试验费暂估价
　（681808.40＋38776.04）×3%
21617.53

合 计
22338.11

规费、税金项目清单与计价表
工程名称: ××办公楼自动喷淋水安装工程 表9
序号
名 称
计算基础
费率(%)
金额(元)
1
规费
1.1+1.2+1.3+1.4+1.5

34694.77
1.1
工程排污费
（681808.40＋38776.04+22338.11-21617.53）
0.06
432.78
1.2
社会保障费
3.64
26255.50
1.2.1
养老保险费
2.43
17527.71
1.2.2
失业保险费
0.24
1731.13
1.2.3
医疗保险费
0.97
6996.66
1.3
住房公积金
0.64
4616.35
1.4
危险作业意外伤害保险
0.31
2236.05
1.5
工伤保险费
0.16
1154.09
2
税金
（681808.4038776.04+22338.11-21617.53+34694.77）
3.56
26913.59

合 计
61608.36
