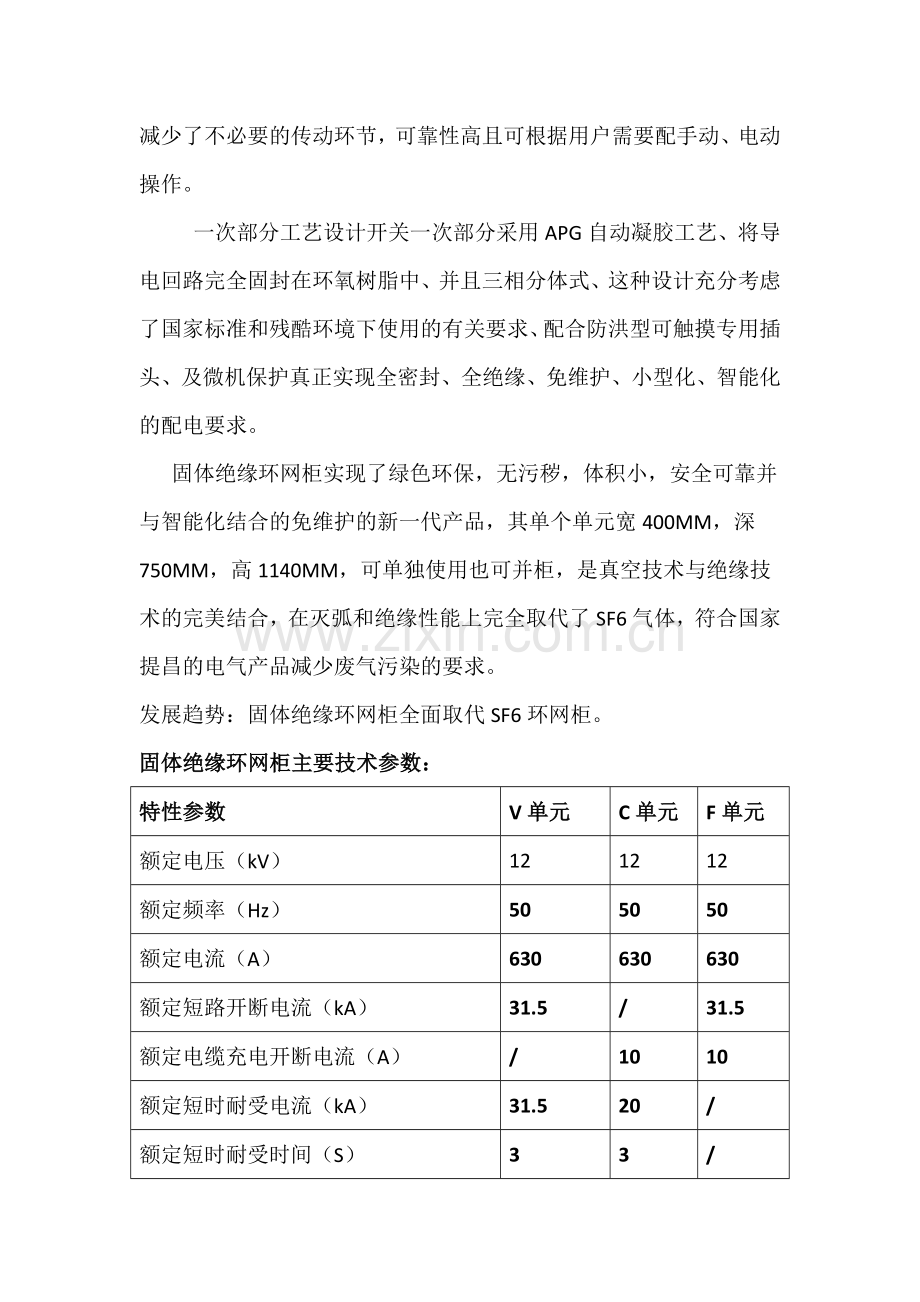

固体绝缘环网柜特点 固体绝缘环网柜是一种集外固封,绝缘母线及组合单元小型化三种技术于一体,开关与高压带电部件采用环氧树脂进行整体浇注,以环氧树脂固封作为带电体对地及相间绝缘的新型配电设备。固体绝缘环网柜不排放任何有毒物质,无漏气爆炸与内部燃弧的隐患,具有绝缘性能高,整体强度高,免维护等特点。 固体绝缘环网柜根据不同的配置,可实现开断负荷电流、开断短路电流、双电源进线手动与自动切换、电流速断保护、小电流接地系统的单相接地保护、通信等功能。 固体绝缘环网柜分为:V单元(断路器单元)、C单元(负荷开关单元),F单元(组合电器单元),每个单元可以单独使用也可自由扩展,其结构分为仪表室,操作机构,一次部份。仪表室可配备微机保护装置(控制器),机构为专用的弹簧操作机构,一次部份采用APG自动凝胶工艺,将开关和灭弧室完全固封在环氧树脂中,并有专用接头和母线相连。 灭弧室的设计开关选用的灭弧室采用专用的铜铬触头材料,R型纵磁场触头,以及完全一次封排工艺,该灭弧室开断短路电流能力及稳定性、电寿命、温升以及绝缘水平都教之前的灭弧室(铜铝触头材料、杯状纵磁场触头结构、以及不完全一次封排工艺)有了明显提高。 操动机构的设计机构采用与开关配合一体的弹操机构即隔离开关和主开关弹操机构为一整体、可方便实现互锁,切机构零件少减少了不必要的传动环节,可靠性高且可根据用户需要配手动、电动操作。 一次部分工艺设计开关一次部分采用APG自动凝胶工艺、将导电回路完全固封在环氧树脂中、并且三相分体式、这种设计充分考虑了国家标准和残酷环境下使用的有关要求、配合防洪型可触摸专用插头、及微机保护真正实现全密封、全绝缘、免维护、小型化、智能化的配电要求。 固体绝缘环网柜实现了绿色环保,无污秽,体积小,安全可靠并与智能化结合的免维护的新一代产品,其单个单元宽400MM,深750MM,高1140MM,可单独使用也可并柜,是真空技术与绝缘技术的完美结合,在灭弧和绝缘性能上完全取代了SF6气体,符合国家提昌的电气产品减少废气污染的要求。 发展趋势:固体绝缘环网柜全面取代SF6环网柜。 固体绝缘环网柜主要技术参数: 特性参数 V单元 C单元 F单元 额定电压(kV) 12 12 12 额定频率(Hz) 50 50 50 额定电流(A) 630 630 630 额定短路开断电流(kA) 31.5 / 31.5 额定电缆充电开断电流(A) / 10 10 额定短时耐受电流(kA) 31.5 20 / 额定短时耐受时间(S) 3 3 / 额定峰值耐受电流(kA) 80 50 额定短路关合电流(峰值)(kA) 80 50 / 额定开断转移电流(A) / / 3150 额定绝缘水平 额定雷电冲击耐受电压(kV) 相间,相对地 75 75 75 断口间 85 85 85 额定工频耐受电压(Kv/1min) 相间,相对地 42 42 42 断口间 48 48 48 适用地点与条件: 固体绝缘环网柜适用于城区配网及用户供电系统、满足够-45℃高寒,4000M高海拔,沿海及污染地区使用。
