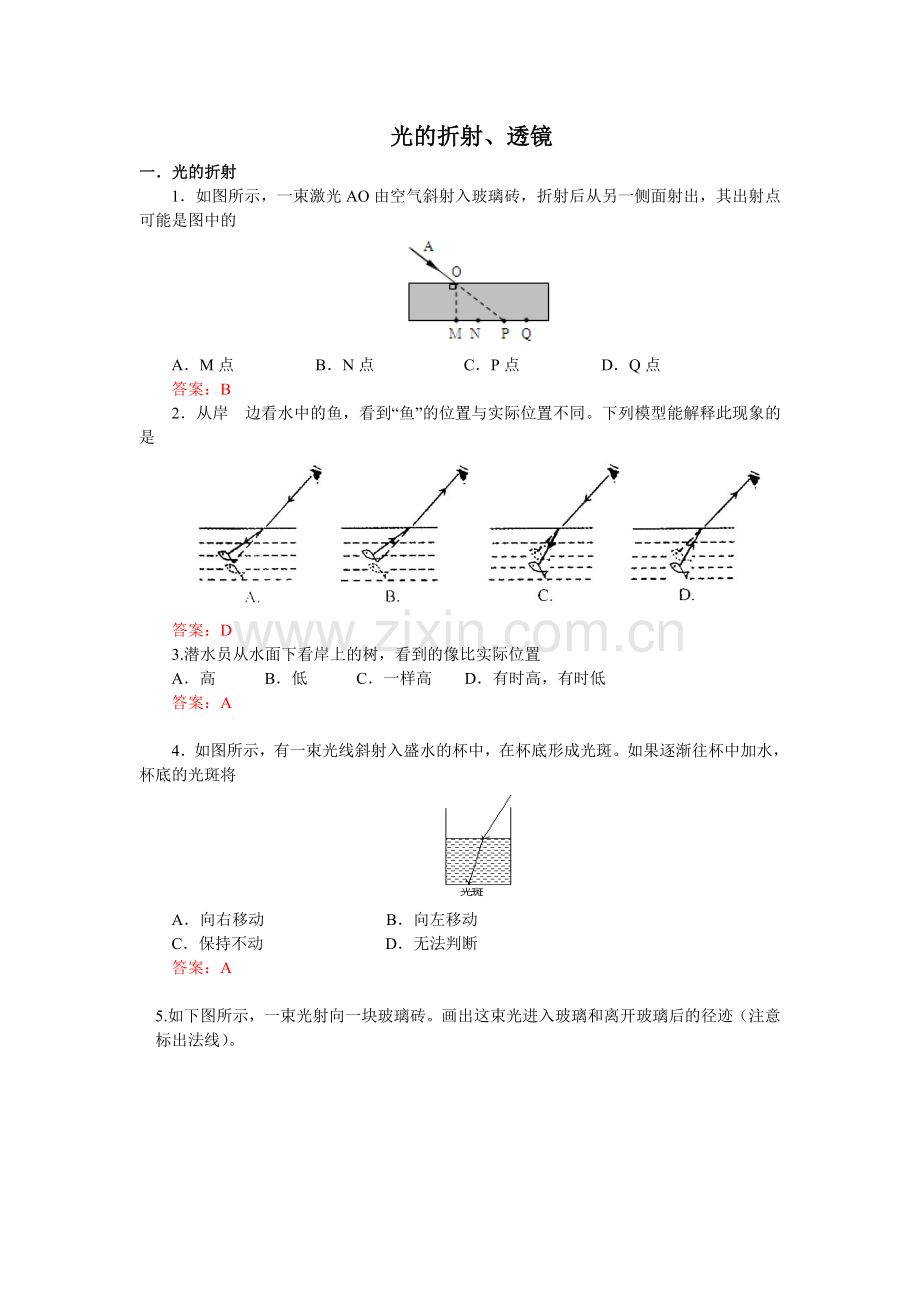

光的折射、透镜
一． 光的折射
1．如图所示，一束激光AO由空气斜射入玻璃砖，折射后从另一侧面射出，其出射点可能是图中的

A．M点 B．N点 C．P点 D．Q点
答案：B
2．从岸　边看水中的鱼，看到“鱼”的位置与实际位置不同。下列模型能解释此现象的是

答案：D
3.潜水员从水面下看岸上的树，看到的像比实际位置
A．高 B．低 C．一样高 D．有时高，有时低
答案：A

4．如图所示，有一束光线斜射入盛水的杯中，在杯底形成光斑。如果逐渐往杯中加水，杯底的光斑将

A．向右移动 B．向左移动
C．保持不动 D．无法判断
答案：A

5.如下图所示，一束光射向一块玻璃砖。画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
玻璃砖

6．如图所示一束光从半球面上的A 点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖下表面处时可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。

7.如图所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。请你在图中大致作出入射光线和折射光线。

8.如图所示，A′为水面下的物体A经光的折射所成的像，请据此画出过b点的折射光线及其所对应的入射光线。

9.水中有一发光体A，A′是人在空气中看到它的位置，如下图所示。请画出A发出的光进入人眼的光路图。

10.如图所示，一直角三棱镜顶角为30°，一束光垂直AB边入射，从AC边又射入空气中,请画出从AC边出射的光线。

小结：
光的折射规律：
①光折射时，折射光线、入射光线、法线在 ；折射光线和入射光线分别位于
；
②当光从空气斜射到水或玻璃中时，折射光线偏向法线，折射角 入射角；当光从水或玻璃斜射到空气中时，折射光线偏离法线，折射角 入射角。入射角增大时，折射角 。当光垂直射到水或玻璃的表面时，光在水和玻璃中的传播方向 。
二． 透镜
1．如图所示，SA、SB是光源S发出的两条光线．其中SA平行于主光轴，SB过左焦点，请画出这两条光线通过凸透镜后出射光线（注意标出箭头方向）。

2．图中L为凸透镜，MN为其主光轴，D为光心，若物体AB经凸透镜成的实像为A'B’，试用作图的方法确定凸透镜的一个焦点F，并在图中标出F的位置。

3．下图A给出物体AB及像A′B′的位置，请在图中画出凸透镜及其焦点F的大致位置。

4．请根据凹透镜对光线的作用完成光路。

三． 透镜应用：
1．如图所示，用焦距为l0cm的凸透镜，观察一张印有2014年南京青奥 会会徽的图片，此时图片到凸透镜的距离应

A．大于10cm小于20cm B．等于20cm
C．小于10cm D．大于20cm
答案：C
2．在探究“凸透镜成像规律”的实验中，当烛焰、透镜及光屏的相对位置如图所示时，恰能在光屏上得到—个清晰的像。下列哪种光学器材的成像原理与其相同

A．放大镜 B．近视镜 C．投影仪 D．照相机
答案：D
3．在探究凸透镜成像规律的实验中，当烛焰、凸透镜、光屏处于图5所示的位置时，恰能在光屏上得到一个清晰的像。利用这一成像原理可以制成
A．幻灯机 B．照相机 C．放大镜 D．潜望镜

答案：A

4．如图所示，在发光的灯泡附近放置一凸透镜，在远处的墙上出现了灯丝清晰的像．关于此像下列说法中正确的是

A．像是正立的
B．像是放大的
C．像是虚像
D．像比灯丝亮
答案：B
5．图7是投影仪成像示意图．其中凸透镜的作用是成 （填“等大”、“缩小”或“放大”）、 （填“正立”、“倒立”）的实像，平面镜的作用是 。如果图中h=40 cm，则凸透镜焦距不可能小于 cm．

答案：放大 倒立 改变光路 40
6．把一个凸透镜对准太阳光，可在距凸透镜20cm处得到一个最小、最亮的光斑．若将一物体放在此透镜前30cm处，则可在另一侧得到一个
A．倒立、放大的实像 B．倒立、缩小的实像
C．正立、放大的虚像 D．正立、缩小的虚像
答案：A

7.小明用凸透镜、蜡烛、光屏和刻度尺等器材探究凸透镜成像规律。
（1）如图所示，为了测出凸透镜的焦距，小明同学将凸透镜正对着太阳光，再把光屏放在它的另一侧，改变凸透镜与光屏的距离，直到光屏上出现一个 的光斑，就可以测出该凸透镜的焦距为 cm。

（2）请在图中画出凸透镜的主光轴。
（3）小明将烛焰、凸透镜和光屏的中心高速到同一高度后，在水平桌面上无论怎样移动光屏，都不能承接到烛焰的像，原因可能是 。
（4）实验一段时间后，蜡烛变短了，要使烛焰的像仍然成在光屏的中心，应该将光屏向 移动。
答案：（1）最小（最亮、最清晰）
（2）凸透镜的主光轴如图所示：

（3）蜡烛在凸透镜的一倍焦距以内（或焦点上）
（4）上

8．在用焦距为10cm的凸透镜来探究其成像规律的实验中：
（1）如图将蜡烛、凸透镜、光屏依次放在光具座上。点燃蜡烛后，调节凸透镜和光
屏的高度，使它们的中心与烛焰中心大致在 ，其目的是使像成在 。
（2）当烛焰距凸透镜25cm时，移动光屏，可在光屏上上得到一个清晰的 ， 的实像、人们利用这个原理制成了 。

9．小华想探究凸透镜成像规律。实验桌上有A、B、C三个凸透镜，其中凸透镜A的焦距为10cm，凸透镜B的焦距为50cm，凸透镜C的焦距未知。光具座上标尺的刻度范围如图15所示。
（1）小华想探究凸透镜成实像的规律，应选用 凸透镜（选填“A”或“B”）。实验过程中，他将点燃的蜡烛放置在距凸透镜25cm处时，移动光屏，直到光屏上呈现出烛焰清晰的像，则该像是倒立、 的实像。（选填“放大”或“缩小”）
（2）小华将凸透镜C固定在光具座上50cm刻线处，当烛焰在光具座上30cm到40cm刻线之间时，烛焰的像是放大、倒立的实像；当烛焰在光具座上0cm到30cm刻线之间时，烛焰的像是缩小、倒立的实像。由此可判断烛焰在光具座上45cm刻线处时， 烛焰的像是放大、 的 像。

10．某同学在“研究凸透镜成像规律”的实验中，记录并绘制了物距u和像距v之间关系的图像，如图所示。

（1）该凸透镜的焦距是____________cm；
（2）把物体从距凸透镜30cm处移到15cm处的过程中，像距逐渐变________；（选填“大”或“小”）
（3）当把物体放到距凸透镜8cm处时，光屏上_______得到一个清晰的像。（选填“能”或“不能”）
11．如图所示，在“探究凸透镜成像的规律”的实验中，依次将点燃的蜡烛、凸透镜、光屏放在光具座上．

（1）实验前，首先应调节凸透镜、光屏和烛焰，使它们的中心在同一直线上，并且大致在 ，这样可以使像成在光屏的中心；
（2）蜡烛在u＞2f的位置时，在凸透镜另一侧移动光屏，会在光屏上得到一个倒立、 _______（选填“放大”、“等大”或“缩小”）的实像；
（3）如果凸透镜焦距为10cm，物距为8cm，从光屏的一侧透过凸透镜可以看到一个正立、放大的 像（选填 “虚”或“实”），应用这一原理可以制成 ；
（4）在实验中已得到清晰的实像，当用黑色硬纸片遮住透镜的上半部分，则所成的像将是 的（填“完整”或“不完整”），且亮度变暗．
12.在探究凸透镜成像规律时，小明用9个红色的发光二极管按“F”字样镶嵌排列在白色方格板上替代蜡烛作为光源，又用同样的白色方格板做成光屏，实验使用的凸透镜焦距为10cm，实验装置如图甲所示．

（1）实验时，首先调节光源、凸透镜和光屏的高度，使它们的中心大致在同一高度上，其目的是 ．
（2）凸透镜固定在光具座零刻度线上，小明将光源移至40cm时，在光屏上出现倒立、缩小的 （选填“实”或“虚”）像；如果小明将光源移至8cm刻度时，他通过凸透镜看到光源的 （选填“倒立”或“正立”）、放大的虚像．
（3）同学们对小明使用的实验装置进行如下评价，其中错误的是（ ）
A．与烛焰相比，实验使用的光源不会晃动，光屏上所成的像比较稳定
B．光源镶嵌在白色方格板上，用同样的白色方格板做光屏，便于比较像与物的大小
C．零刻度线刻在光具座标尺的中央，可直接测出物距和像距
D．若凸透镜的焦距未知，则利用此实验装置不能测量凸透镜的焦距
（4）光源“F”放在15cm处，其大小如图乙所示，凸透镜固定在光具座零刻度线上．如果用遮光罩将凸透镜的上半部分罩住，则光屏上所成的像 （ ）
A
B
C
D

13．小明利用一未知焦距的凸透镜探究透镜的成像规律，进
行了如下操作并得到了相关结论．请你将空缺部分补充
完整。
(1)将一束平行光射向凸透镜，得到如图所示的光路图．
则该透镜的焦距为 cm．
(2)将蜡烛、透镜和光屏放在光具座上，并使烛焰、透镜和光屏三者的中心大致在 ．
(3)按要求进行观察和测量，并将观测情况记录在下表中．

①上表中实验序号2中像的性质为 ，实验序号4中像距为 cm
②当烛焰从远处向透镜靠近时，仍要在光屏上得到清晰的像，光屏应向 (选填
“靠近”或“远离”）透镜的方向移动．
小结：
物距u
像的性质、特点
像的位置
应用举例
与物体在
像距v
u=∞
缩成一点（实像）
异侧
v=f
测量焦距f
u＞2f
倒立、缩小、实像
异侧
f＜v＜2f
照相机
u=2f
倒立、等大、实像
异侧
v=2f
（测量焦距f）
f＜u＜2f
倒立、放大、实像
异侧
v＞2f
投影仪
u=f
不成像，光经过凸透镜后成平行于主光轴的光线
平行光源
u＜f
正立、放大、虚像
同侧
/
放大镜
小结（选择、填空未明确给出焦距关系时）：

2. 烛焰中心、透镜中心、光屏中心 目的
3. 透镜和光具座关系（量程、焦距）
4. 光路可逆
5. 测焦距：
6. 人造平行光：
7. 透镜成像：上下 左右
8. 用发光二极管代替蜡烛目的 透镜放在光具座零刻度处目的
9. 成像不在光屏中央：
附加：小宇利用如图所示的实验器材探究凸透镜成像规律．
(1)在用光屏快速确定像的位置时，应将光屏_______（前后／左右）移动，使光屏上承接的像的边缘从模糊到清晰，反复几次后，即可确定像的位置；
　(2)如果在实验中将蜡烛和透镜的位置固定后，无论怎样移动光屏都得不到像，其原因可能是__________________________________________（回答一种情况即可）；
　(3)如果实验中发现光屏上的像如图乙所示，在不移动光屏和透镜的情况下，应将蜡烛向左和向_______（上／下）移动可使像成在光屏中间；
　 (4)在实验中，当观察到光屏上烛焰的像与烛焰自身大小相等时，光屏到凸透镜的距离_______蜡烛到凸透镜的距离．（大于／小于／等于）

1)前后
　 (2)蜡烛在凸透镜的一倍焦距以内
　(3)下　(4)等于

四．眼睛
1.根据调查表明：目前我国中学生近视发生率约为55.22％．如图所示． （选填“A”或“B）图表示近视眼折光系统的光路示意图，矫正近视眼应配戴 （选填“凸”或“凹”）透镜制成的眼镜片。

A B
答案：B 凹
2.图所示的四幅图中，能正确表示近视眼成像情况的图是 ，能正确表示近视眼矫正方法的是 。

答案：C A

3.人类的眼睛
人类的眼睛很像一架照相机。眼睛与照相机的不同之处是：
人的眼睛是通过调节晶状体的弯曲程度，改变晶状体的焦距来获得清晰的 缩小的实像，如图17所示；普通照相机是在物距确定的情况下通过改变像距使像变得清晰。由眼睛的调节作用所能看清的最远点，叫远点，正常眼的远点在极远处。眼睛所能看清的最近的点，叫近点，正常眼的近点约距眼睛10cm。眼睛是人体的重要器官，长时间的用眼，比如看书，看电视、计算机，都可以引起眼睛的疲劳，眼睛疲劳常见症状是头疼脑涨、眼睛发干。看物体时间较长也不易感到疲劳的距离叫明视距离，正常眼的明视距离25cm。
(1)请把文中像的性质补充完整。
(2)人的眼睛是通过改变晶状体的 获得清晰的像，普通照相机是在物距确定的情况下通过改变 使像变得清晰。
(3)根据上文，你认为人的正常眼睛的观察范围是： (填以下选项)。
A．0～10cm B．10cm～25cm C．10cm一极远处 D．0～25cm
(4)如何预防眼睛疲劳，请你提出一条合理化建议： 。
