凸透镜成像规律.doc

凸透镜成像规律

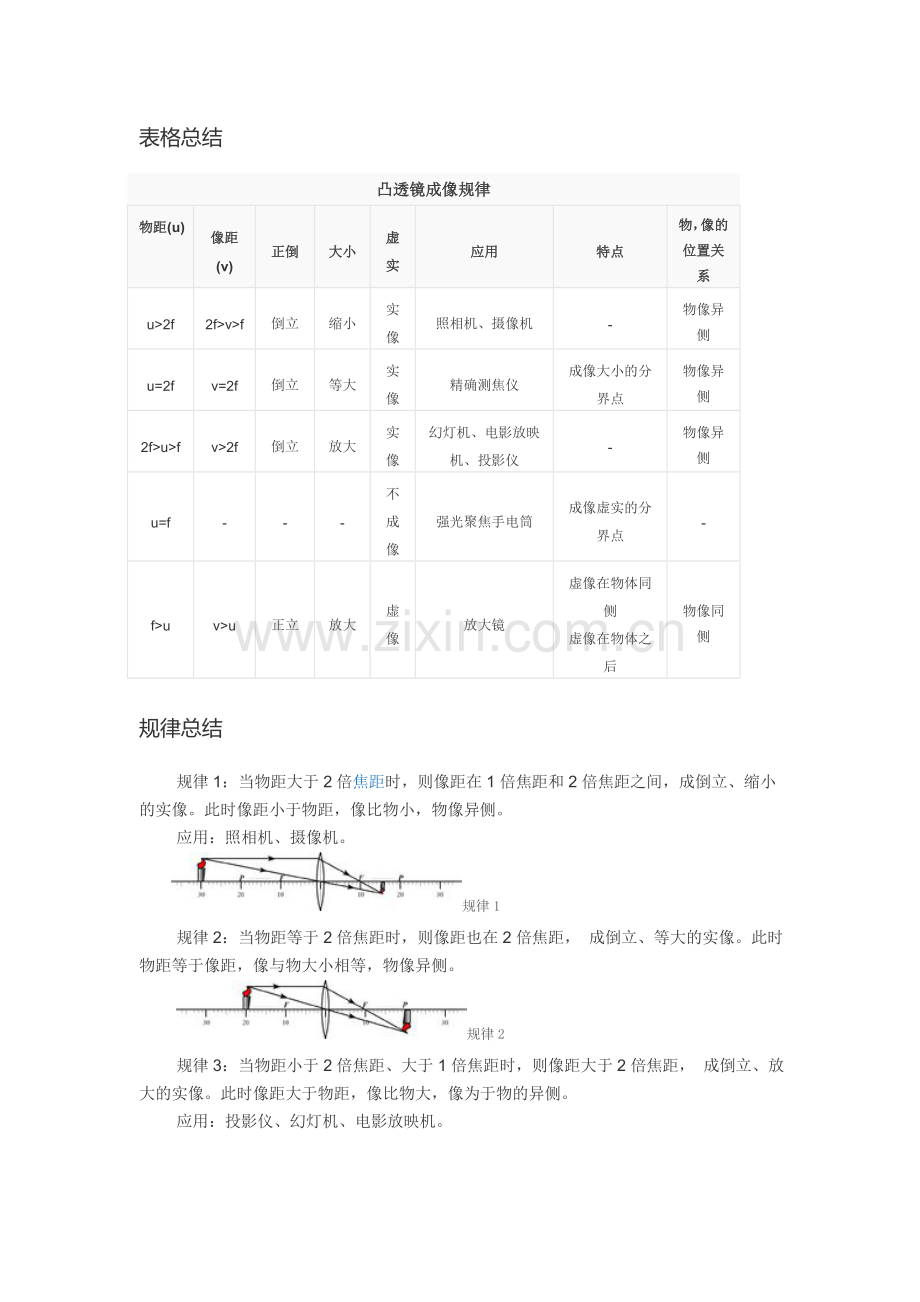

表格总结
凸透镜成像规律
物距(u)
像距(v)
正倒
大小
虚实
应用
特点
物，像的位置关系
u>2f
2f>v>f
倒立
缩小
实像
照相机、摄像机
-
物像异侧
u=2f
v=2f
倒立
等大
实像
精确测焦仪
成像大小的分界点
物像异侧
2f>u>f
v>2f
倒立
放大
实像
幻灯机、电影放映机、投影仪
-
物像异侧
u=f
-
-
-
不成像
强光聚焦手电筒
成像虚实的分界点
-
f>u
v>u
正立
放大
虚像
放大镜
虚像在物体同侧
虚像在物体之后
物像同侧

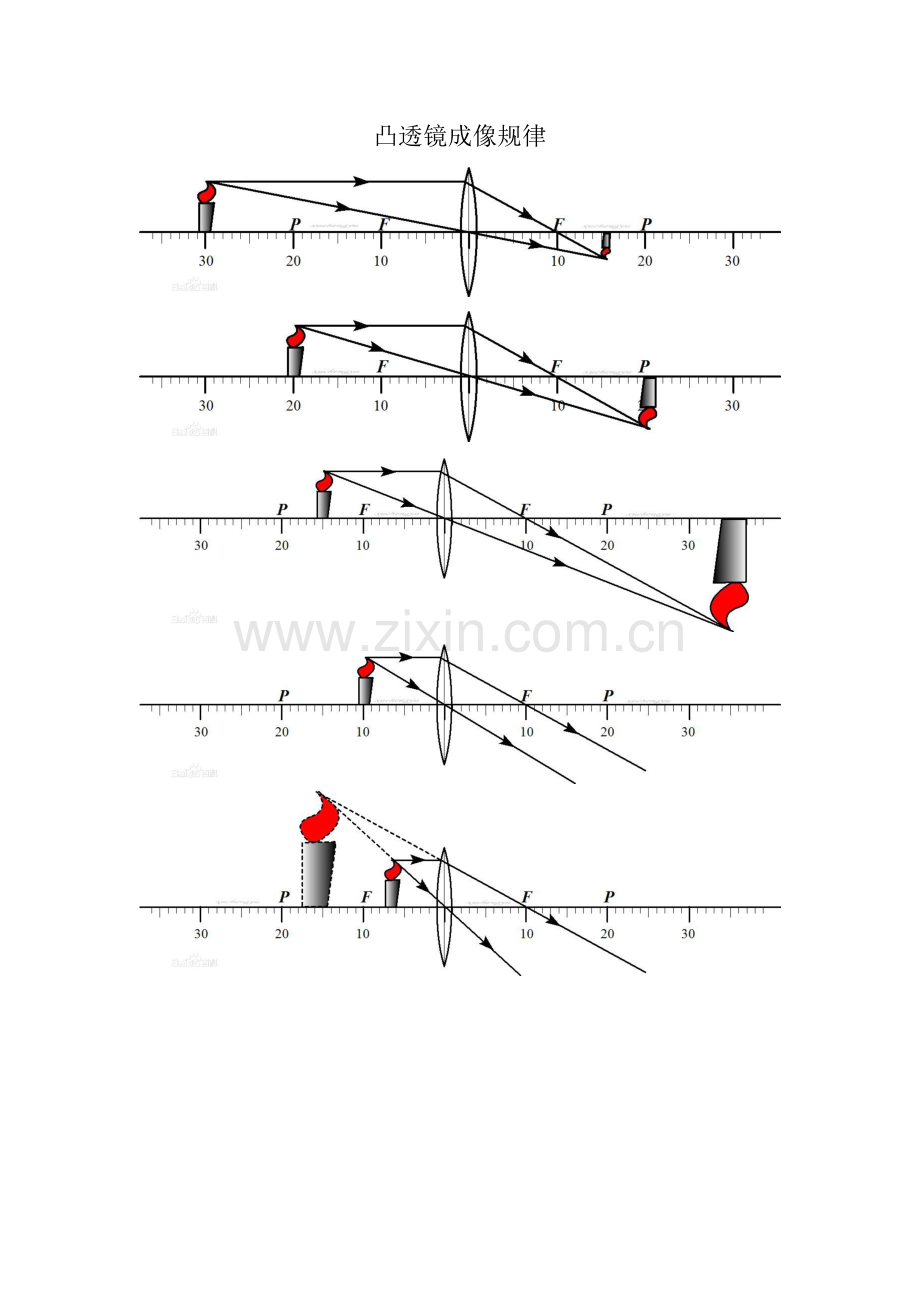

规律总结
规律1：当物距大于2倍焦距时，则像距在1倍焦距和2倍焦距之间，成倒立、缩小的实像。此时像距小于物距，像比物小，物像异侧。
应用：照相机、摄像机。
规律1
规律2：当物距等于2倍焦距时，则像距也在2倍焦距， 成倒立、等大的实像。此时物距等于像距，像与物大小相等，物像异侧。
规律2
规律3：当物距小于2倍焦距、大于1倍焦距时，则像距大于2倍焦距， 成倒立、放大的实像。此时像距大于物距，像比物大，像为于物的异侧。
应用：投影仪、幻灯机、电影放映机。
规律3
规律4：当物距等于1倍焦距时，则不成像，成平行光射出。
规律4
规律5：当物距小于1倍焦距时，则成正立、放大的虚像。此时像距大于物距，像比物大，物像同侧。
应用：放大镜。
规律5
记忆口诀
（1）一倍焦点分虚实，二倍焦点分大小，二倍焦点物像等。
实像总是异侧倒。物近像远像变大，物远像近像变小。
虚像总是同侧正。物远像远像变大，物近像近像变小。
像的大小像距定，像儿追着物体跑，物距像距和在变。
（2）一倍焦距分虚实，两倍焦距分大小。物近像远像变大，物远像近像变小。
注：这里所指的一倍焦距是说平行光源通过透镜汇聚到主光轴的那一点到透镜光心的距离,也可直接称为焦距；两倍焦距就是指该距离的两倍
凸透镜成像的两个分界点：
2f点是成放大、缩小实像的分界点；f点是成实像、虚像的分界点。
薄透镜成像满足透镜成像公式：
1/u(物距)+1/v（像距）=1/f（透镜焦距）
注：透镜成像公式是针对薄透镜而言，所谓薄透镜是指透镜厚度在计算物距、像距等时，可以忽略不计的透镜。当透镜很厚时，必须考虑透镜厚度对成像的影响。
（3）凸透镜、把光聚，成象规律真有趣；
两倍焦距分大小，一倍焦距分虚实；
二焦以外倒实小，我们用作照相机；
一二焦间倒实大，我们用作投影仪；
焦点以内正大虚，我们用作放大镜；
欲想得到等实象，两倍焦距物体放；
焦点之位不成象，点光可变平行光；
成象规律记心间，透镜应用法无边。 物近（远），像远（近），像变大（小）。
（4）物进像退，像越退越大，大像总在小像后，同向移动。
（5）一焦分虚实，二焦分大小；虚像同侧正，实像异侧倒；物进像远大，巧记活运用。

规律记忆
一、
1.u>2f，倒立缩小的实像 f<v<2f 照相机
简记为：外中倒小实（或物远像近像变小）
2.u=2f, 倒立等大的实像 v=2f 可用来测量凸透镜焦距
简记为：两两倒等实（或物等像等像不变）
3.2f>u>f 倒立放大的实像 v>2f 放映机，幻灯机，投影机
简记为：中外倒大实（或物近像远像变大）
4.u=f 不成像 平行光源 探照灯
简记为：点上不成像（或物等焦距不成像）
5.u<f正立放大的虚像 无 虚像在物体同侧 放大镜
简记为：点内正大虚（或物小焦距像大虚）
注：u大于2f简称为远——离凸透镜远一些；u小于2f且大于f简称为近——离凸透镜近一些
二、
物三像二 小实倒 物二像三 倒大实 物与像同侧正大虚
物近像远像变大，物远像近像变小，1倍焦距分虚实，2倍焦距分大小。
三、
二环外①，拾到②小相机。
一二环间，拾到大投影。
一环内， 打③假④正经⑤。
注解：①二环外：二倍焦距以外
②拾到：拾，实（实像。 到，倒（倒立） 应用：照相机
③打：放大
④假，虚（虚像）
⑤经，放大镜
