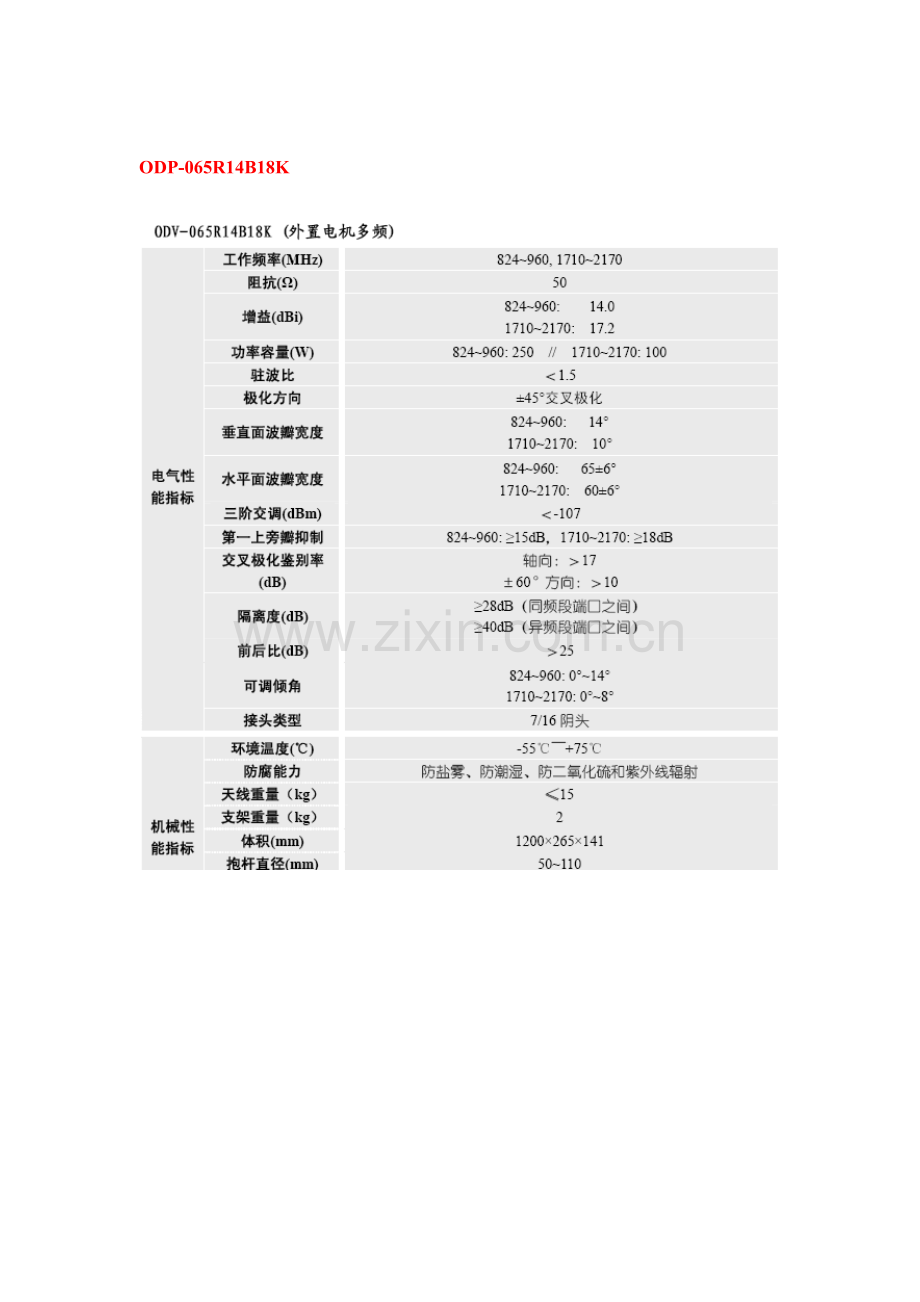

三频天线(两种).doc

ODP-065R14B18K

ODV-065R15B15K15K
电气性能指标
工作频率(MHz)
806~960, 1710~2170，1710~2170
阻抗(Ω)
50
增益(dBi)
806~960: 14.6；
1710~2170: 14.6；
1710~21700：14.5
功率容量(W)
806~960: 250
1710~2170:100
1710~2170：100
驻波比
≤1.5
极化方向
±45°交叉极化
垂直面波瓣宽度(°)
806~960: 11
1710~2170: 12
1710~2170: 11
水平面波瓣宽度(°)
65±6
交叉极化鉴别率(dB)
轴向：≥17，±60°：≥10
隔离度(dB)
≥28
前后比(dB)
≥25
电下倾角(°)
0 ~12
接头类型
7/16×6阴头
机械性能指标
机械调倾角(°)
0 ~12
重量（kg）
20
体积(mm)
1650×272×148
抱杆直径(mm)
50~110
环境温度(℃)
工作温度-40℃~+60℃；极限温度-55℃~+70℃
防腐能力
防盐雾、防潮湿、防二氧化硫和紫外线辐射
摄冰能力
10mm不被破坏
抗风能力(km/h)
工作风速110km/h，极限风速200km/h
雷电保护
直接接地

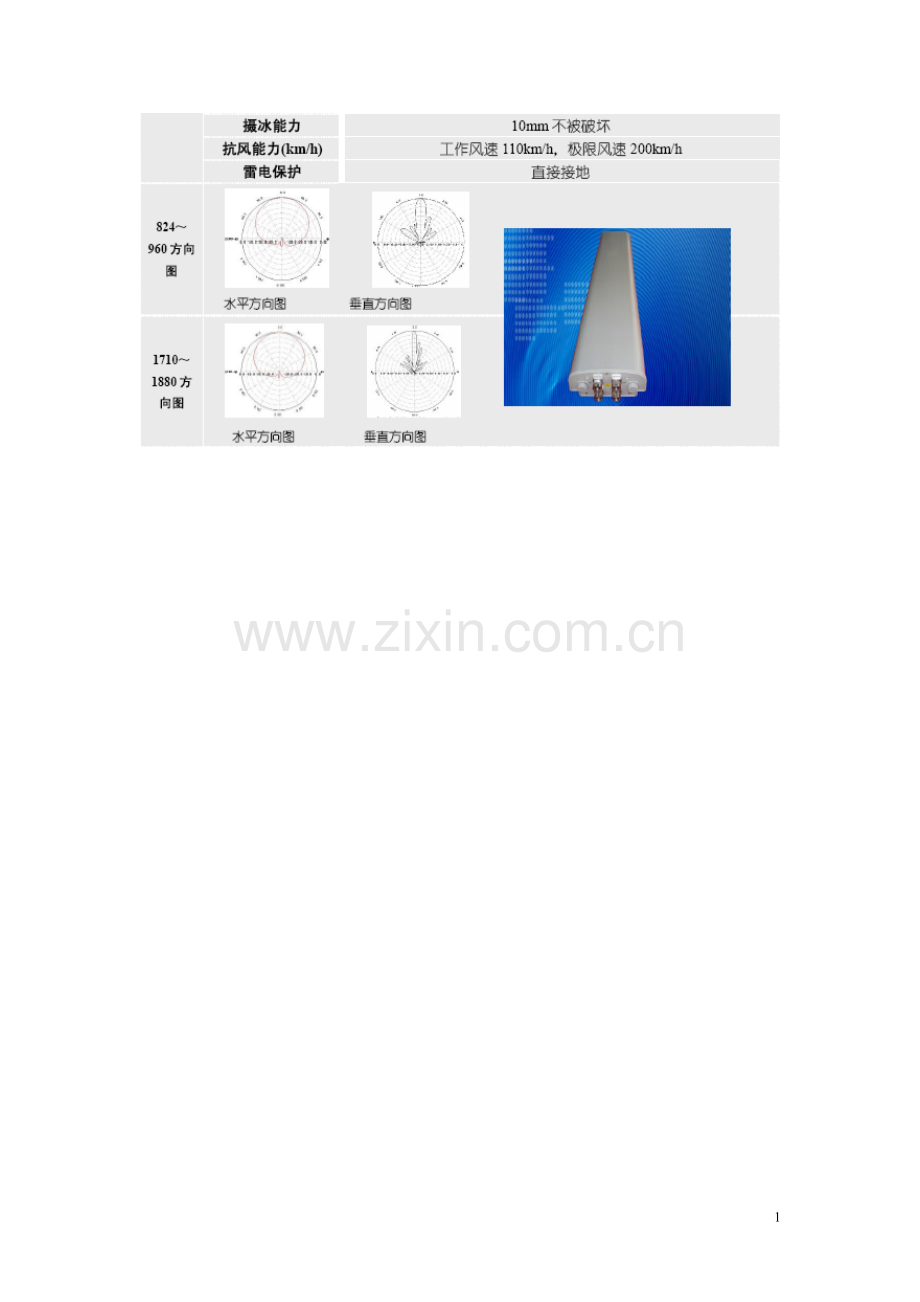

880～960方向图

水平面方向图 垂直面方向图
1710～2170方向图

水平面方向图 垂直面方向图
