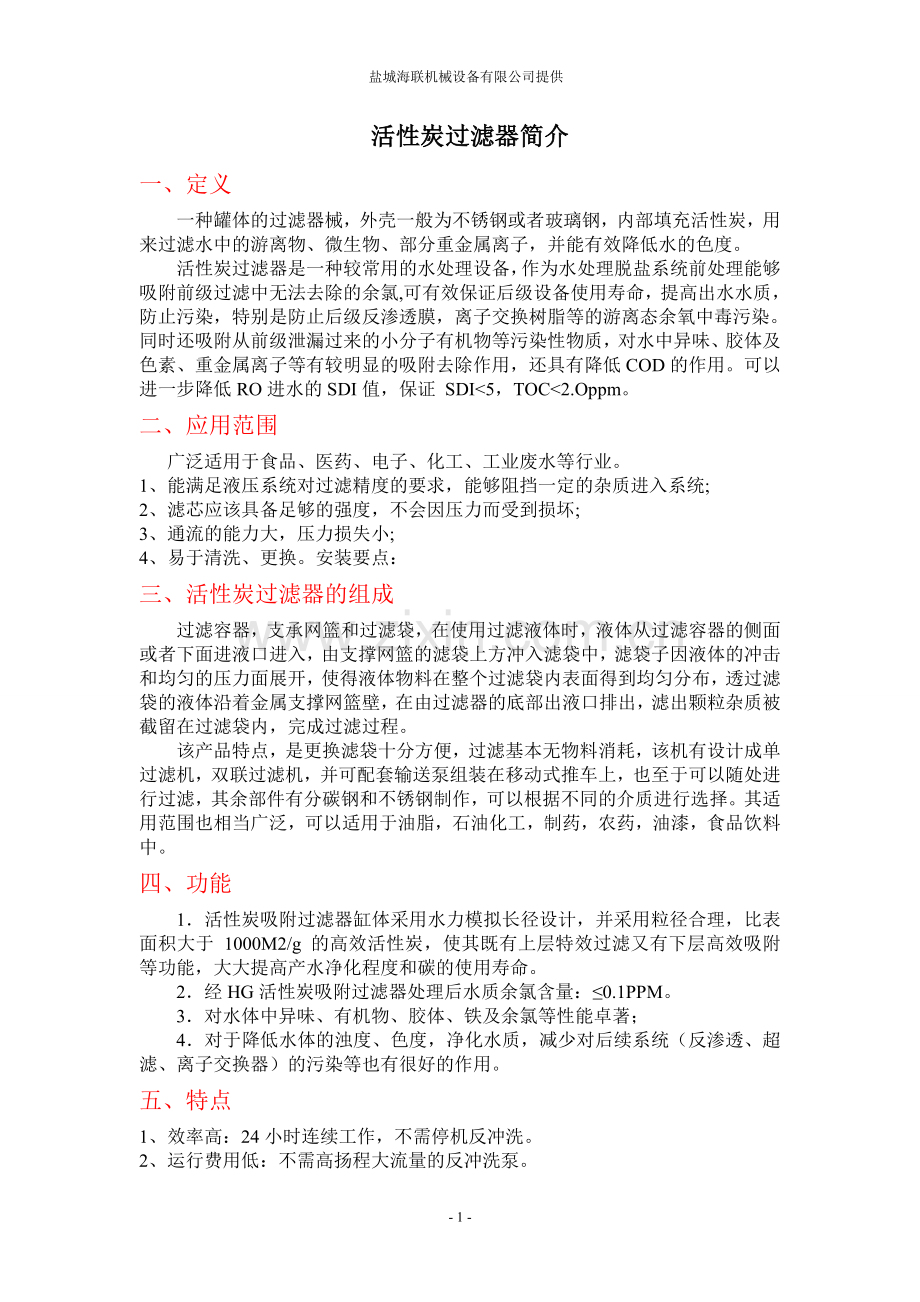

活性炭过滤器简介
一、定义
一种罐体的过滤器械，外壳一般为不锈钢或者玻璃钢，内部填充活性炭，用来过滤水中的游离物、微生物、部分重金属离子，并能有效降低水的色度。
活性炭过滤器是一种较常用的水处理设备，作为水处理脱盐系统前处理能够吸附前级过滤中无法去除的余氯,可有效保证后级设备使用寿命，提高出水水质，防止污染，特别是防止后级反渗透膜，离子交换树脂等的游离态余氧中毒污染。同时还吸附从前级泄漏过来的小分子有机物等污染性物质，对水中异味、胶体及色素、重金属离子等有较明显的吸附去除作用，还具有降低COD的作用。可以进一步降低RO进水的SDI值，保证 SDI<5，TOC<2.Oppm。
二、应用范围
广泛适用于食品、医药、电子、化工、工业废水等行业。
1、能满足液压系统对过滤精度的要求，能够阻挡一定的杂质进入系统;
2、滤芯应该具备足够的强度，不会因压力而受到损坏;
3、通流的能力大，压力损失小;
4、易于清洗、更换。安装要点：
三、活性炭过滤器的组成
过滤容器，支承网篮和过滤袋，在使用过滤液体时，液体从过滤容器的侧面或者下面进液口进入，由支撑网篮的滤袋上方冲入滤袋中，滤袋子因液体的冲击和均匀的压力面展开，使得液体物料在整个过滤袋内表面得到均匀分布，透过滤袋的液体沿着金属支撑网篮壁，在由过滤器的底部出液口排出，滤出颗粒杂质被截留在过滤袋内，完成过滤过程。
该产品特点，是更换滤袋十分方便，过滤基本无物料消耗，该机有设计成单过滤机，双联过滤机，并可配套输送泵组装在移动式推车上，也至于可以随处进行过滤，其余部件有分碳钢和不锈钢制作，可以根据不同的介质进行选择。其适用范围也相当广泛，可以适用于油脂，石油化工，制药，农药，油漆，食品饮料中。
四、功能
1．活性炭吸附过滤器缸体采用水力模拟长径设计，并采用粒径合理，比表面积大于 1000M2/g 的高效活性炭，使其既有上层特效过滤又有下层高效吸附等功能，大大提高产水净化程度和碳的使用寿命。
　　2．经HG活性炭吸附过滤器处理后水质余氯含量：≤0.1PPM。
　　3．对水体中异味、有机物、胶体、铁及余氯等性能卓著；
　　4．对于降低水体的浊度、色度，净化水质，减少对后续系统（反渗透、超滤、离子交换器）的污染等也有很好的作用。
五、特点
1、效率高：24小时连续工作，不需停机反冲洗。
2、运行费用低：不需高扬程大流量的反冲洗泵。

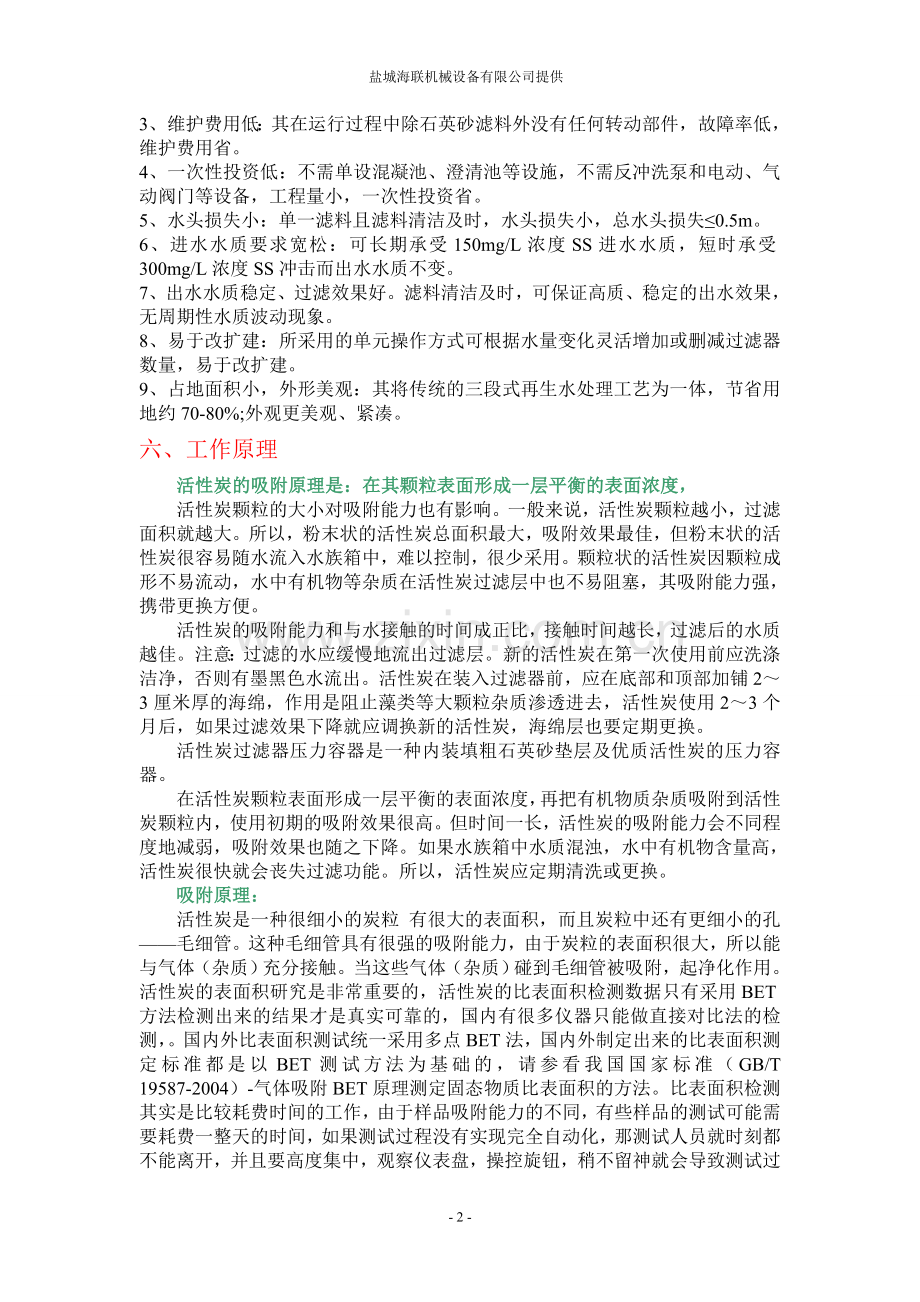

3、维护费用低：其在运行过程中除石英砂滤料外没有任何转动部件，故障率低，维护费用省。
4、一次性投资低：不需单设混凝池、澄清池等设施，不需反冲洗泵和电动、气动阀门等设备，工程量小，一次性投资省。
5、水头损失小：单一滤料且滤料清洁及时，水头损失小，总水头损失≤0.5m。
6、进水水质要求宽松：可长期承受150mg/L浓度SS进水水质，短时承受300mg/L浓度SS冲击而出水水质不变。
7、出水水质稳定、过滤效果好。滤料清洁及时，可保证高质、稳定的出水效果，无周期性水质波动现象。
8、易于改扩建：所采用的单元操作方式可根据水量变化灵活增加或删减过滤器数量，易于改扩建。
9、占地面积小，外形美观：其将传统的三段式再生水处理工艺为一体，节省用地约70-80%;外观更美观、紧凑。
六、工作原理
活性炭的吸附原理是：在其颗粒表面形成一层平衡的表面浓度，
活性炭颗粒的大小对吸附能力也有影响。一般来说，活性炭颗粒越小，过滤面积就越大。所以，粉末状的活性炭总面积最大，吸附效果最佳，但粉末状的活性炭很容易随水流入水族箱中，难以控制，很少采用。颗粒状的活性炭因颗粒成形不易流动，水中有机物等杂质在活性炭过滤层中也不易阻塞，其吸附能力强，携带更换方便。
活性炭的吸附能力和与水接触的时间成正比，接触时间越长，过滤后的水质越佳。注意：过滤的水应缓慢地流出过滤层。新的活性炭在第一次使用前应洗涤洁净，否则有墨黑色水流出。活性炭在装入过滤器前，应在底部和顶部加铺2～3厘米厚的海绵，作用是阻止藻类等大颗粒杂质渗透进去，活性炭使用2～3个月后，如果过滤效果下降就应调换新的活性炭，海绵层也要定期更换。
活性炭过滤器压力容器是一种内装填粗石英砂垫层及优质活性炭的压力容器。
在活性炭颗粒表面形成一层平衡的表面浓度，再把有机物质杂质吸附到活性炭颗粒内，使用初期的吸附效果很高。但时间一长，活性炭的吸附能力会不同程度地减弱，吸附效果也随之下降。如果水族箱中水质混浊，水中有机物含量高，活性炭很快就会丧失过滤功能。所以，活性炭应定期清洗或更换。
吸附原理：
活性炭是一种很细小的炭粒 有很大的表面积，而且炭粒中还有更细小的孔——毛细管。这种毛细管具有很强的吸附能力，由于炭粒的表面积很大，所以能与气体（杂质）充分接触。当这些气体（杂质）碰到毛细管被吸附，起净化作用。活性炭的表面积研究是非常重要的，活性炭的比表面积检测数据只有采用BET方法检测出来的结果才是真实可靠的，国内有很多仪器只能做直接对比法的检测，。国内外比表面积测试统一采用多点BET法，国内外制定出来的比表面积测定标准都是以BET测试方法为基础的，请参看我国国家标准（GB/T 19587-2004）-气体吸附BET原理测定固态物质比表面积的方法。比表面积检测其实是比较耗费时间的工作，由于样品吸附能力的不同，有些样品的测试可能需要耗费一整天的时间，如果测试过程没有实现完全自动化，那测试人员就时刻都不能离开，并且要高度集中，观察仪表盘，操控旋钮，稍不留神就会导致测试过程的失败，这会浪费测试人员很多的宝贵时间。F-Sorb 2400比表面积测试仪是真正能够实现BET法检测功能的仪器（兼备直接对比法），更重要的F-Sorb 2400比表面积测试仪是迄今为止国内唯一完全自动化智能化的比表面积检测设备，其测试结果与国际一致性很高，稳定性也很好，同时减少人为误差，提高测试结果精确性。
七、技术参数
★过滤滤速：8~30m/h
★反冲洗时间:8~10
★工作压力：≤0.6Mpa
★冲洗时滤料水头损失:0.8
★设计温度:5~4000C
★单层砂滤高度：700mm(用于循环水砂滤高度500mm)
★反冲洗强度:13~15L/s‧m2
★双层滤料高度：砂滤高度500mm,无烟煤滤料高度500mm
★反冲洗膨胀度:40~50%
★活性炭/阳离子树脂滤料高度：2000mm
八、影响活性炭吸附的主要因素
①活性炭吸附剂的性质
其表面积越大，吸附能力就越强； 活性炭是非极性分子，易于吸附非极性或极性很低的吸附质；活性炭吸附剂颗粒的大小，细孔的构造和分布情况以及表面化学性质等对吸附也有很大的影响。
②吸附质的性质
取决于其溶解度、表面自由能、极性、吸附质分子的大小和不饱和度、附质的浓度等
③废水PH值
活性炭一般在酸性溶液中比在碱性溶液中有较高的吸附率。
PH值会对吸附质在水中存在的状态及溶解度等产生影响，从而影响吸附效果。
九、活性炭过滤器的维护
在活性炭吸附饱和之前，定期进行反冲洗，以冲出活性炭表面的大量菌团及悬浮固体物，活性炭及附饱和后，应马上更换新的活性炭，否则会造成反渗透膜不可弥补的操作。
为什么要对活性炭过滤器进行维护呢？活性炭过滤器是利用活性央所具有的丰富的毛细孔对水中的大分子有机物，余氯，铁氧化物等胶体物进行吸除过滤，无法用反冲洗的方法冲去污染物，另外，活性炭吸附有机物后，为细菌提供了丰富的营养，造成细菌的活性炭过滤器内的大量繁殖，水中的微生物含量经活性炭过滤后反而升高了。所以活性炭过滤器一定要维护。经常换滤袋。
十、故障处理

现 象
原 因
排 除 方 法
1. 法兰盘漏水
a. 连接螺栓不紧
拧紧螺栓螺母
b. 法兰密封不好
重新安装密封圈
2. 进水压力正常时出水流量小
a. 进水流量太小
调整进水流量
b. 滤料层堵塞
对滤料进行反洗或换滤料
c. 布水系统堵塞
拆下清洗布水系统
3. 反洗时滤料泄露
反洗流量太大
调整反洗流量
4．反洗时，布水系统经常堵塞
