天线下倾角调测.doc

下倾角一般指天线向下和水平面之间的角度.一个合适的下倾角能加强本覆盖区域的信号强度，同时也能减少小区之间的信号盲区或弱区，也不会导致小区与小区之间交叉覆盖、相邻的关系混乱，一个合理的下倾角是保证整个移动通信网络质量的基本保证，所以目前天线下倾角的调整是我们网络优化中的一个非常重要的事情。
一般的天线下倾角共分为机械下倾角跟电子下倾角，机械下倾角是通过人工来调整天线物理下倾来实现，电子下倾角就是通过电子仪器来调整天线的阵子来实现。在这里我再明确一下，就是我们在施工过程中必须严格按照设计图纸来调整下倾角，机械下倾角和电子下倾角设计是多少度就应该是多少度，包括在我们在验收文档里面，下倾角是不允许有偏差的，就算相差一度也是不行的！mmvckjlurewiK:JFD()$#_*(本文来自移动通信网,版权所有
根据我们目前的设备，我主要就讲解下京信天线和安德鲁天线的电调仪使用方式。

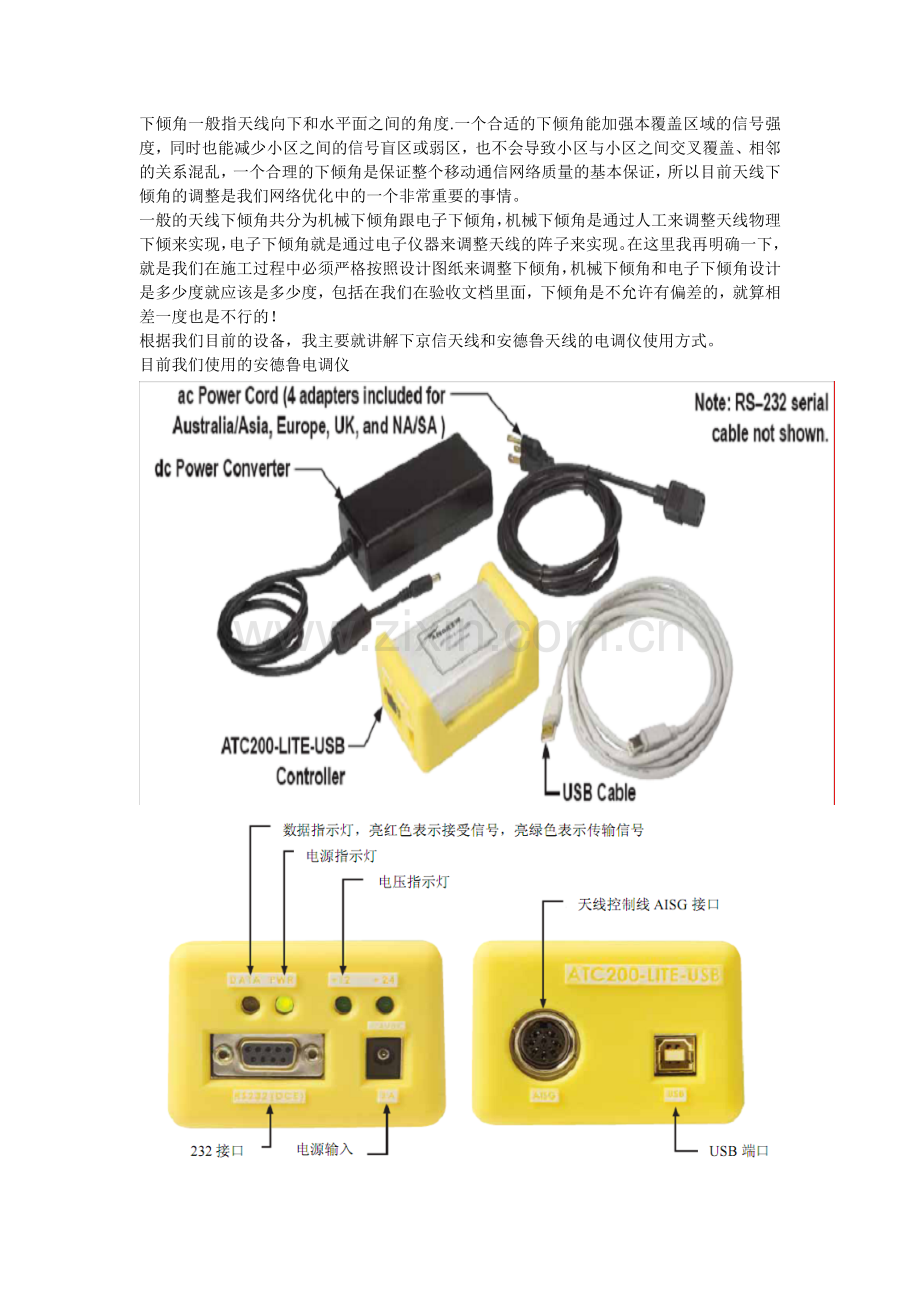

目前我们使用的安德鲁电调仪

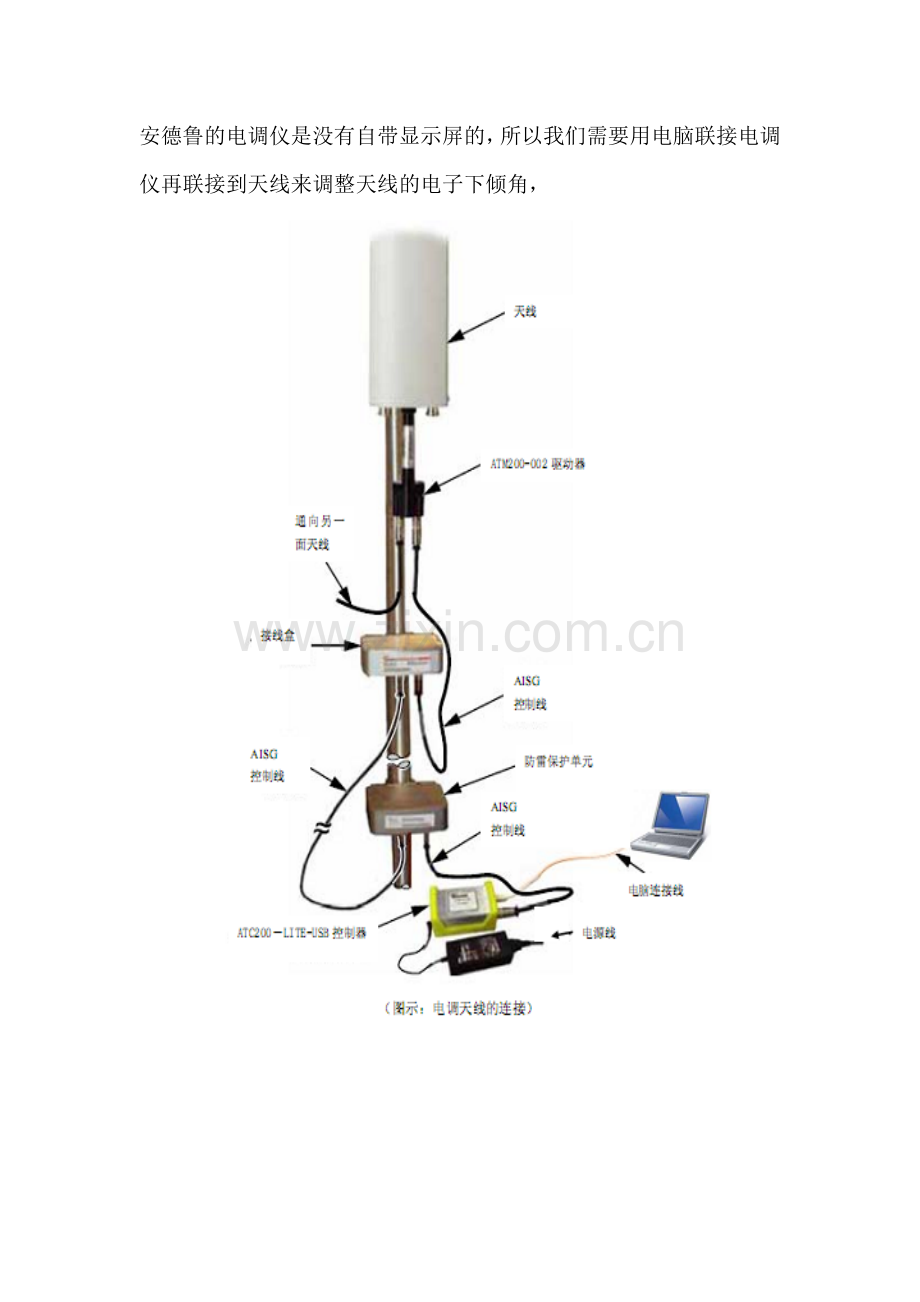

安德鲁的电调仪是没有自带显示屏的，所以我们需要用电脑联接电调仪再联接到天线来调整天线的电子下倾角，

联接天线后，打开软件，点击面板上“Find Dcvices”按钮

软件开始执行新的搜索任务，进度条显示搜索进程，界面下方状态栏显示伴随进程正在搜索的内容

完成搜索后弹出对话框，检查已搜索出的设备，如果正确点击“YES”，反之点击“NO”。

经过搜索发现天线后，界面内会弹出一个对话框，显示目前发现驱动器的数量。

同时，软件界面内会显示出已搜索到的天线驱动器的基本信息，其数据显示结构。

点击选中需要配置的驱动器，在主界面下方找到并点击功能键“Edit Selected”进入编辑选择窗口。

在编辑窗口内填写所有的信息后，点击“Configure”，跳出对话框询问点击“YES”，再次跳出对话框点击’“OK”。

点击选中需要配置的驱动器，在主界面下方找到并点击功能键“Move Selected”进入编辑选择窗口。

在编辑窗口内填写所有的信息后，点击“Activate”，跳出对话框询问是否激活，点击“OK”。

批量修改天线电倾角的操作
点击选中需要配置的驱动器，在主界面下方找到并点击功能键“Move Sector”进入编辑修改窗口。

在编辑窗口下部“Antenna Included In Move”是在主界面中被选中的天线驱动器，“Additional compatible antennas”是系统发现的其他驱动器，此时可以将带有相同最大和最小电倾角的驱动器选中，并点击“Add”按钮添加到“Antenna Included In Move”之内。

添加完成后，在“New Tilt”一栏中输入需要的角度（注意，输入的角度不能大于天线设定的最大值），并点击“Activate”按钮激活新数据。完成后，新数据会出现在“Current Tilt”（当前倾角读数）一栏中。点击“Close”关闭窗口。

数据的导出以及保存
以供WORD打开的文件形式保存：
点击主界面工具栏“File”，并点击下拉菜单中“Save Site Report”。

跳出供保存文件使用的对话框，此时默认的文件名是以保存时间和基站名组合而成（建议使用此名保存文件，以方便今后查看），在保存类型中选择（*。Txtrpt）格式，此格式可供WORD文件查看。注意，在保存前请预先设置保存路径，默认保存路径为C:\ATC200-Site-Files。

京信的电调仪有自带的显示屏，所以我们可以直接用电调仪通过电调线联接到天线来调整的下倾角。

京信电调仪比较简单，下电调仪的上端有两个接线口，一个是连接电源的，一个是连接电调线的。

京信的电调仪的控制面板

京信电调仪的显示屏主要显示了十项信息中心
扫描—接入新的设备（RCU）时，扫描并配置地址
跳过—快速读取已扫描过的设备（RCU）信息中心
序号—RCU相对应的序列号为
扇区—RCU所在的扇区
最大—最大倾角度
目标—目标倾角的范围为0～最大倾角
校准—RCU校准操作
当前—当前倾角，当前倾角的范围为0～最大倾角
正常—正常工作
告警—显示相应的告警代码
电调仪按键共有六个，分别：OK—确认键；电源—用于开关电源；设置用于切换“扫描”、“跳过”、“扇区”、或“最大”状态；增减键—用于调整RCU倾角值大小，或者在设置RCU扇区和最大倾角时选择数值的大小，每步为0.5
指示灯有三个
运行—常亮表示RCU已经被连接，闪烁表示RCU正在校准或调整角度，常灭表示RCU未连接的
告警—指示所选择RCU出现告警，具体告警的解释在显示屏中会显示
电源—灯亮表示电源接通，灯灭表示电源未接通
电调仪的使用方法
通过电调线把电调仪跟天线的RCU连接起来，打开电源，进入“扫描”或“跳过”选择状态（如果是接入新设备则需按“设置”键选择“扫描”并按“OK”键开始扫描，扫描时间约1～5分钟，如果设备已被扫描，则可按“设置”键选择“跳过”并按“OK”键开始读取信息，时间约20秒钟）我们可以通过增减键来切换需操作的RCU，RCU的序列号和扇区会随所选择的RCU改变，选中RCU后，“运行”灯变亮，显示屏显示相关的最大倾角和当前倾角，目标倾角显示为0，一般我们分为两个步骤来调整倾角，第一、校准、按“控制”键，选择校准状态，显示屏中“校准”会闪烁，再按下“OK”键开始校准；校准过程中中，“运行”灯闪烁的；校准完成后，“运行”灯变常亮，当前倾角显示为0，第二步，倾角调整、按“控制”键选择“目标”通过增减键来选择RCU倾角值得，调整完成后，“运行”灯变常亮，当前倾角显示值和目标倾角值相等。（注意：如果RCU已校准过，下次调整时不用重复校准，可以直接进行倾角调整操作）
