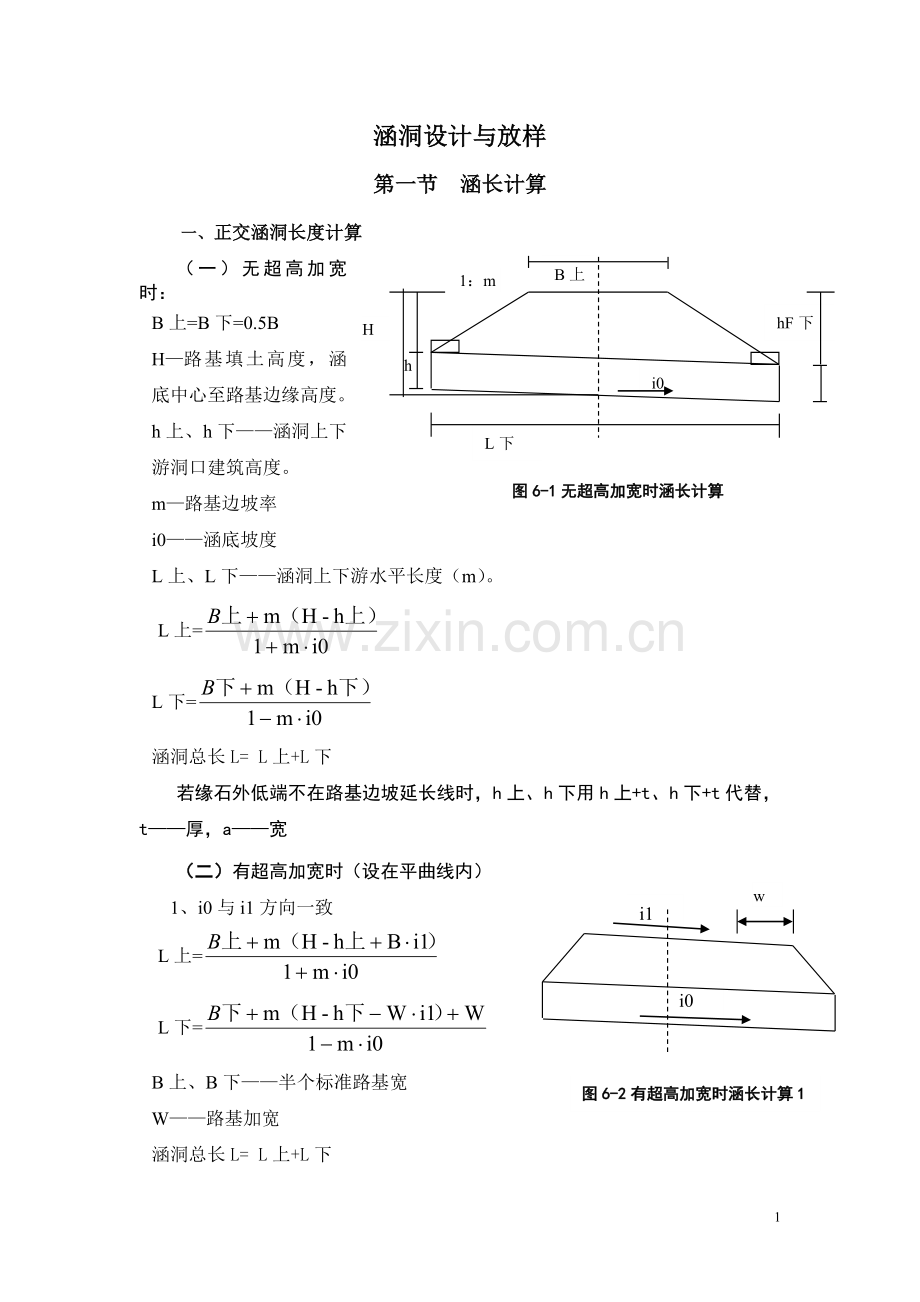

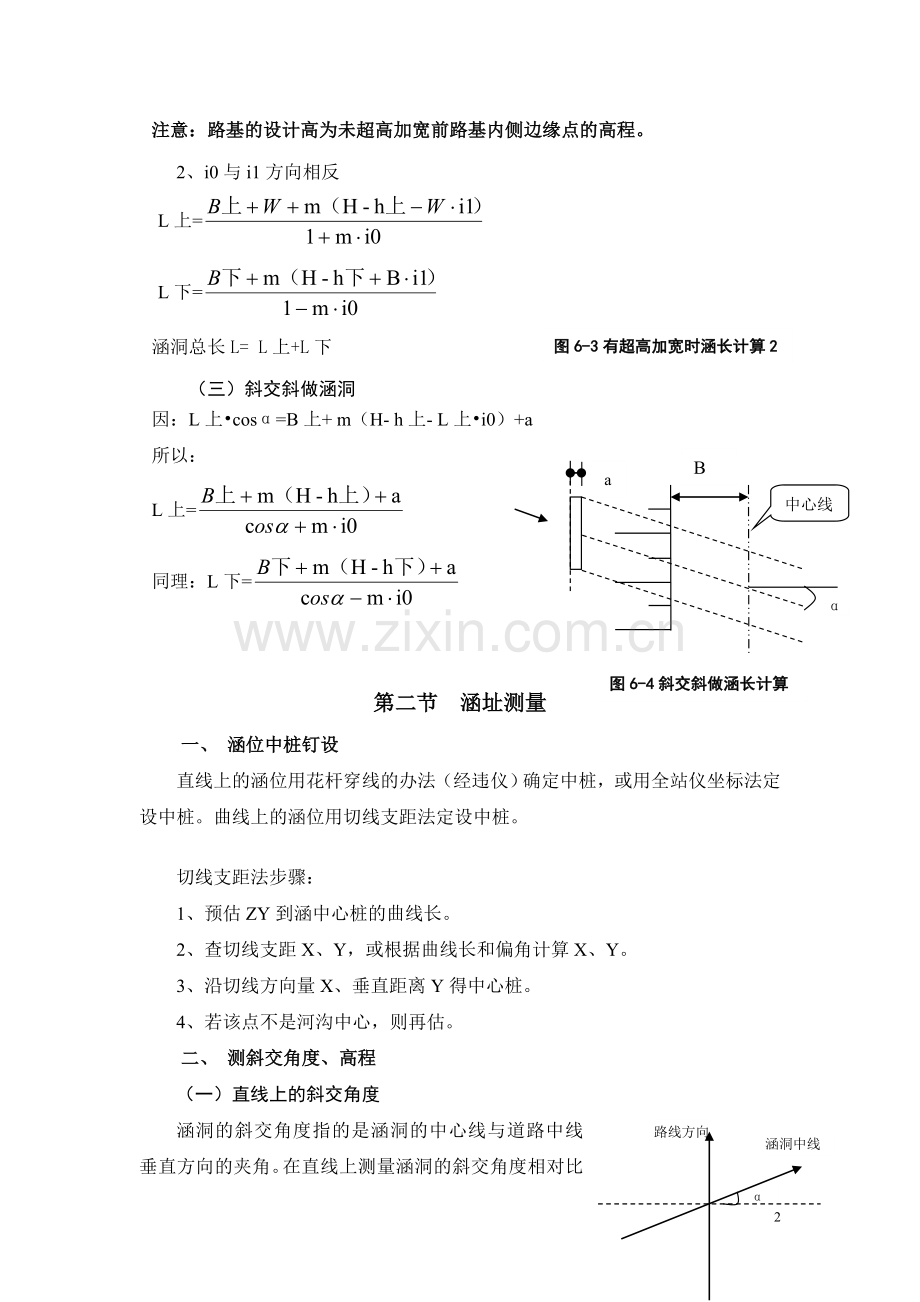

涵洞设计与放样 第一节 涵长计算 h上 H i0 B上 hF下 L下 一、正交涵洞长度计算 1:m (一)无超高加宽时: B上=B下=0.5B H—路基填土高度,涵底中心至路基边缘高度。 图6-1无超高加宽时涵长计算 h上、h下——涵洞上下游洞口建筑高度。 m—路基边坡率 i0——涵底坡度 L上、L下——涵洞上下游水平长度(m)。 L上= L下= 涵洞总长L= L上+L下 若缘石外低端不在路基边坡延长线时,h上、h下用h上+t、h下+t代替,t——厚,a——宽 (二)有超高加宽时(设在平曲线内) w i0 i1 1、i0与i1方向一致 L上= L下= 图6-2有超高加宽时涵长计算1 B上、B下——半个标准路基宽 W——路基加宽 涵洞总长L= L上+L下 注意:路基的设计高为未超高加宽前路基内侧边缘点的高程。 2、i0与i1方向相反 L上= L下= 图6-3有超高加宽时涵长计算2 涵洞总长L= L上+L下 (三)斜交斜做涵洞 a B上 α 中心线 因:L上•cosα=B上+ m(H- h上- L上•i0)+a 所以: L上= 同理:L下= 图6-4斜交斜做涵长计算 第二节 涵址测量 一、 涵位中桩钉设 直线上的涵位用花杆穿线的办法(经违仪)确定中桩,或用全站仪坐标法定设中桩。曲线上的涵位用切线支距法定设中桩。 切线支距法步骤: 1、预估ZY到涵中心桩的曲线长。 2、查切线支距X、Y,或根据曲线长和偏角计算X、Y。 3、沿切线方向量X、垂直距离Y得中心桩。 4、若该点不是河沟中心,则再估。 二、 测斜交角度、高程 (一)直线上的斜交角度 α 路线方向 涵洞中线 涵洞的斜交角度指的是涵洞的中心线与道路中线垂直方向的夹角。在直线上测量涵洞的斜交角度相对比较容易,其测量步骤如下: 1、立经纬仪于涵洞中桩,对中、整平。 2、瞄准线路的中线方向。 3、转动水平盘,拨转900角,读数m。 图6-5直线段斜交角度 4、顺时针或逆时针转动水平盘,瞄准河沟正中心,读数n。 5、斜交角度:顺时针转时为α=n-m;逆时针转时为α=m-n。 (二)曲线上的斜交角度 图6-6曲线段斜交角度 曲线上斜交角度的测量首先要找到该中桩的切线方向,由切线方向拨转900得出线路中线的垂直方向,之后才能测量出斜交角度。因此,曲线段的斜交角度的测量关键是找到该点的切线方向。 测量步骤: 1、 立仪于ZY(HY)点,对中、整平,瞄准交点方向,读数m。 2、 转动水平盘,瞄准涵洞中桩,读数n。 3、 n-m为ZY到涵洞中桩的曲线所对应的弦切角。搬动仪器到涵洞中桩,对中整平。瞄准ZY点。 4、 拨角n-m,得该点的切线方向。 5、 旋转水平读盘900得该点的垂直方向,读数o。 6、 旋转水平盘,瞄准河沟中心方向,读数p。 7、 p-o为斜交角度。 三、 断面测量 涵洞作一纵剖面图,上下游各测15—20M。 四、 涵位平面图 一般不测地形图,但地形复杂时测,范围为河槽宽的4倍。比例1:200—1:500,等高线1m一根,平坦地0.5m一根。 第三节 涵洞放样 C D A B 路线方向 根据涵洞设计图,在实地上把涵洞的中心线先确定下来。根据涵洞设计尺寸,把涵洞的基础、涵身、 洞口基础、洞口墙身在实地上放样出来,用桩做标记,并用白灰划线。 一、涵洞中心线的确定 图6-7 涵洞中心线确定 仪器立在涵洞中桩,根据设计的斜交角度,旋转水平度盘至涵洞中心线方向,在该方向上定出涵洞的L上和L下长度,定桩。在远离涵长的该方向上确定四个方向桩(A、B、C、D),上下游各两个,注意在订桩时应该使桩相对固定。 二、涵身基础的放样 涵洞方向 图6-8 涵洞洞身基础放样 涵身基础的放样是依据涵洞中线与涵洞设计图里的基础尺寸,利用经纬仪和钢尺在实地上确定基础的轮廓线。 如图6-8,基础放样的步骤如下: 1、立仪于O点,瞄准线路方向,拨转涵洞角度,量取距离,订出涵洞上游长度A点,同理定出B点。 2、立仪于A点,瞄准O点,旋转900方向,量取,订出台基内侧边缘点1。 3、从1点在该方向上量取a,订出2点。同理订出3、4点。 4、在1、2、3、4点订桩并用白灰把四点连线,涵身的基础线则放样完毕。 5、同理可以放出另一侧的涵身基础线。 三、台身的放样 据图6-8,在基础样放完后,在基础线内量取台身的尺寸并划线。 四、洞口放样 举例洞口为八字翼墙的放样方法,如图6-9。 步骤: 1、立经纬仪于A点,对中、整 平。 图6-9 涵洞洞口放样 2、瞄准涵台台身内侧方向,倒镜1800,拨转300为翼墙方向,在该方向上量取设计图尺寸,得墙身顶端内侧边缘点。 3、继续旋转水平度盘600,从A点量取距离2,再量距离3,再量距离4,倒镜1800,从A量取距离1。 4、同理,可以得出洞口端部的5个点。 5、最外的两条线为基础轮廓线,靠近的两条为墙身底部线,中间等宽的部位为墙顶线。用桩订设,划白灰线。 涵洞的各构造物的端点的坐标也可通过涵洞中桩的坐标进行计算,用全站仪进行坐标放样,测定各端点。 5
