汽车仪表盘上的各种图标和指示灯.doc

各种汽车仪表上的图标，欢迎大家学习

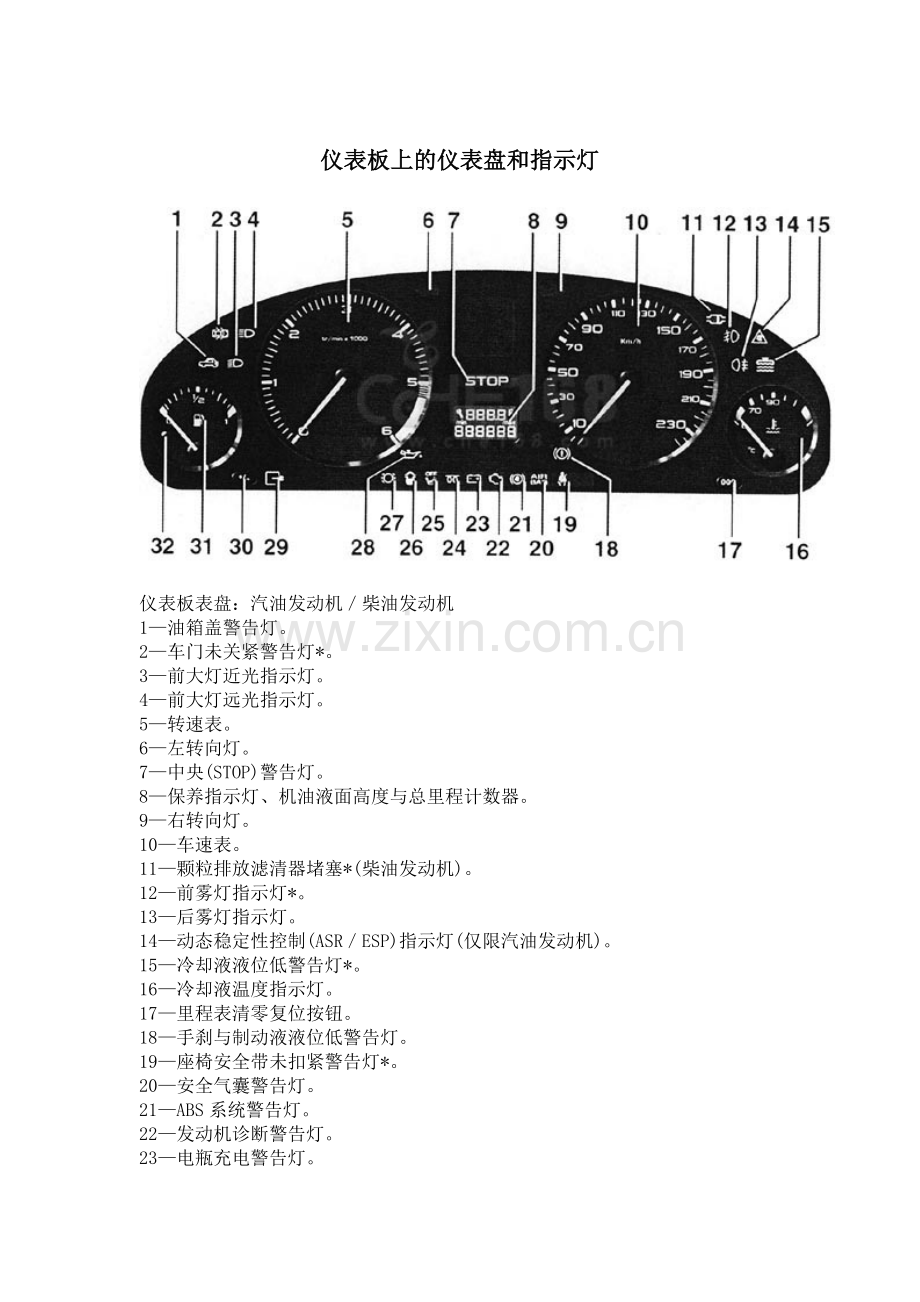

仪表板上的仪表盘和指示灯

仪表板表盘：汽油发动机／柴油发动机
1—油箱盖警告灯。
2—车门未关紧警告灯*。
3—前大灯近光指示灯。
4—前大灯远光指示灯。
5—转速表。
6—左转向灯。
7—中央(STOP)警告灯。
8—保养指示灯、机油液面高度与总里程计数器。
9—右转向灯。
10—车速表。
11—颗粒排放滤清器堵塞*(柴油发动机)。
12—前雾灯指示灯*。
13—后雾灯指示灯。
14—动态稳定性控制(ASR／ESP)指示灯(仅限汽油发动机)。
15—冷却液液位低警告灯*。
16—冷却液温度指示灯。
17—里程表清零复位按钮。
18—手刹与制动液液位低警告灯。
19—座椅安全带未扣紧警告灯*。
20—安全气囊警告灯。
21—ABS系统警告灯。
22—发动机诊断警告灯。
23—电瓶充电警告灯。
24—柴油发动机预热指示灯。
25—乘员侧安全气囊解除警告灯*。
26—柴油滤清器放水警告灯*。
27—前刹车片磨损警告灯。
28—发动机机油表。
29—电子防盗器警告灯。
30—照明亮度调节器。
31—燃油表。
32—燃油液位低警告灯。
*根据具体车型配置

仪表板表盘：汽油发动机/柴油发动机
1—油箱盖警告灯
2—车门未关紧警告灯*
3—前大灯近光指示灯
4—前大灯远光指示灯
5—转速表
6—左转向灯
7—中央(STOP)警告灯
8—燃油液位低警告灯
9—燃油表
10—保养指示灯、燃油液面高度与总里程计数器
11—右转向灯
12—车速表
13—颗粒排放滤清堵塞*(柴油发动机)
14—前雾灯指示灯*。
15—后雾灯指示灯
16—动态稳定性控制(ASR／ESP)指示灯(仅限汽油发动机)
17—冷却液液位低警告灯*
18—冷却液温度指示灯
19—里程表清零复位按钮
20—手刹与制动液液位低警告灯
21—座椅安全带未扣紧警告灯*
22—安全气囊警告灯
23—ABS系统警告灯
24—发动机诊断警告灯
25—电瓶充电警告灯
26—柴油发动机预热指示灯
27—乘员侧安全气囊解除警告灯*
28—柴油滤清器放水警告灯*
29—前刹车片磨损警告灯
30—发动机机油表
31—电子防盗器警告灯
32—照明亮度调节器
33—发动机机油温度
*根据具体车型配置

仪表板盘：自动变速器
1—油箱盖警告灯
2—车门未关紧警告灯*
3—前大灯近光指示灯
4—前大灯远光指示灯
5—转速表
6—左转向灯
7—中央(STOP)警告灯
8—燃油液位低警告灯
9—燃油表
10—保养指示灯、燃油液面高度与总里程计数器
11—右转向灯
12—车速表
13—颗粒排放滤清堵塞*(柴油发动机)
14—前雾灯指示灯*。
15—后雾灯指示灯
16—动态稳定性控制(ASR／ESP)指示灯(仅限汽油发动机)
17—冷却液液位低警告灯*
18—冷却液温度指示灯
19—里程表清零复位按钮
20—手刹与制动液液位低警告灯
21—座椅安全带未扣紧警告灯*
22—安全气囊警告灯
23—ABS系统警告灯
24—发动机诊断警告灯
25—电瓶充电警告灯
26—柴油发动机预热指示灯
27—乘员侧安全气囊解除警告灯*
28—柴油滤清器放水警告灯*
29—前刹车片磨损警告灯
30—发动机机油表
31—工作程序
32—排档杆位置指示灯
33—电子防盗器警告灯
34—照明亮度调节器
35—发动机机油温度
*根据具体车型配置
警告灯与指示灯
警告灯一直点亮或发动机运转时闪烁，指示相关单元出现故障。某些警告灯可能与蜂鸣器相连，并在多功能显示屏上出现信息。不要忽视警告：尽快与标致服务代理商联系。
如果在行驶时中央(STOP)警告灯亮，立即将车停在安全的地方。

中央(STOP)警告灯
该警告灯与“发动机机油压力”、“制动液液位低”、“冷却液温度表”和“电子制动力分配系统故障”警告灯相连。在点火开关打开时，该灯亮。
如果在发动机运转时该灯闪烁，立即停车。
请同标致服务代理商联系。

发动机机油压力警告灯
该警告灯和中央(STOP)警告灯相连。
如果在发动机运转时该灯亮起来，立即停车。
它表明：
1 或者机油压力不足。
2 或者润滑油路中缺油。按规定加满机油。
尽快与标致服务代理商联系。

冷却液液位低警告灯
立即停车。
等发动机冷却后，再按规定加满冷却液。
冷却系统压力升高。
在过热时，为了防止烫伤，先将盖拉到第一个缺口位置，让压力降下来。
当压力降下后，卸下盖并按规定加满冷却液。
请同标致服务代理商联系。

油箱盖警告灯
如果油箱盖没有正确拧紧而丢失，该警告灯亮。

ESP*电子稳定性程序工作指示灯
在系统工作时该指示灯闪烁。
如果该功能解除或出现故障，指示灯连续点亮。

颗粒排放滤清器堵塞警告灯(柴油发动机)
此警告灯亮并伴有声音信号。
在发动机运转时，该灯闪烁，或者表示颗粒排放滤清器需要清污，或者表示发动机怠速运转时间过长(排气冒白烟)。如果继续在这种工况下工作，该滤清器会有堵塞的危险。
如果条件允许，尽快以37mph(60km／h)以上的速度行驶至少三分钟。
如果灯亮，尽快开到标致服务代理商处去检查。

手刹、制动液液位低和电子制动力分配警告灯
每次打开点火开关，该灯亮。
它表明：
或者拉起了手刹或者没有正确松开手刹；
在"STOP"警告灯亮同时点亮，
1 表明制动液液位下降过快(如果是这种情况，即使松开手刹，该警告灯依然点亮)；
2 在ABS警告灯点亮的同时点亮，表明电子制动力分配系统出现故障。
立即停车。
请同标致服务代理商联系。

防抱死制动系统(ABS)警告灯
每次打开点火开关时，该灯亮3秒钟。
如果在车速超过8 mph(12 km／h)时点亮，表明ABS存在故障。
但是，汽车上的传统伺服助力制动依然起作用。
请同标致服务代理商联系。

前刹车片磨损警告灯
为了您的安全，如果该灯亮起，请尽快更换刹车片。

电瓶充电警告灯
每次打开点火开关。该灯亮。
如果在发动机运转时该灯亮起来，则说明有下面情况：
1 充电电路存在故障；
2 电瓶或起动机接线端子松动；
3 发电机皮带断裂或松弛；
4 发电机故障。
请同标致服务代商联系。

发动机诊断警告灯
每次打开点火开关时。该灯亮。
如果在发动机运转时它连续点亮，表明排放控制系统中存在故障。
如果在发动机运转时它点亮，表明喷油或点火系统中存在故障，有损坏催化剂转化器的危险(只限汽油发动机)。
尽快与标致服务代理商联系。

柴油发动机预热指示灯
如果发动机进行了充分的暖机，该灯不亮，这种情况下您可以立即起动发动机。
如果灯亮，等待灯灭后再起动。

柴油滤清器放水警告灯(依据国家规定)
尽快与标致服务代理商联系。
有损坏燃油喷射系统的危险。

乘员侧安全气囊解除警告灯
警告灯亮并伴有声音信号，并在多功能显示屏上显示信息。如果解除了乘客侧安全气囊，在打开点火开关后该指示灯点亮，并保持点亮。
在任何情况下，如果警告灯闪烁，请与标致服务代理商联系。

安全气囊警告灯
打开点火开关后，该警告灯亮6秒钟。
该警告灯在车辆运行时点亮，伴有声音信号，并在多功能显示屏上出现信息，表明前面、侧面或窗帘安全气囊出现故障。
请同标致服务代理商联系。

座椅安全带未扣紧警告灯*
在发动机运转时，如果驾驶员座椅安全带没有系紧，该指示灯亮。

车门未关紧警告灯
在发动机运转时，警告灯指示车门没有关好或行李箱打开*。

电子防盗器警告灯
它指示电子防盗器中有故障。
请同标致服务代理商联系。

燃油液位低警告灯
当警告灯亮后，油箱内所剩的燃油至少还能行驶约30英里(50公里)。油箱容量大约为70升(15.4加仑)。

冷却液温度指示器
指针位于A区，温度正常。
指针位于B区，温度太高。中央（STOP）警告灯闪烁。
你必须立即停车。
请同标致服务代理商联系。
*根据具体车型配置

照明亮度调节器
在该灯亮时，按下按钮改变仪表和控件的照明强度。当照明为最小(或最大)设置时，松开按钮，然后再次按下以增加(或减小)亮度。
在达到满意的照明亮度后松开按钮。

里程表清零复位按钮
打开点火开关后按此按钮。
仪表板显示屏
在打开点火开关后，相继显示三个功能：
1 发动机机油油位指示灯
2 保养指示灯
3 里程表
发动机机油油位
打开点火开关后，发动机机油油位指示灯显示约5秒种，然后保养指示灯显示5秒钟。

最大值
使用机油尺确认指示灯上的油位：机油太多可能损坏发动机。
请尽快与标致服务代理商联系。

最小值
用机油尺检查机油油位，并按规定加满。只有汽车停在坚固的平路面上且发动机已关闭10分钟之后，显示的读数才正确。

没有机油
重要的是将机油加到正确油位，否则会损坏发动机。
