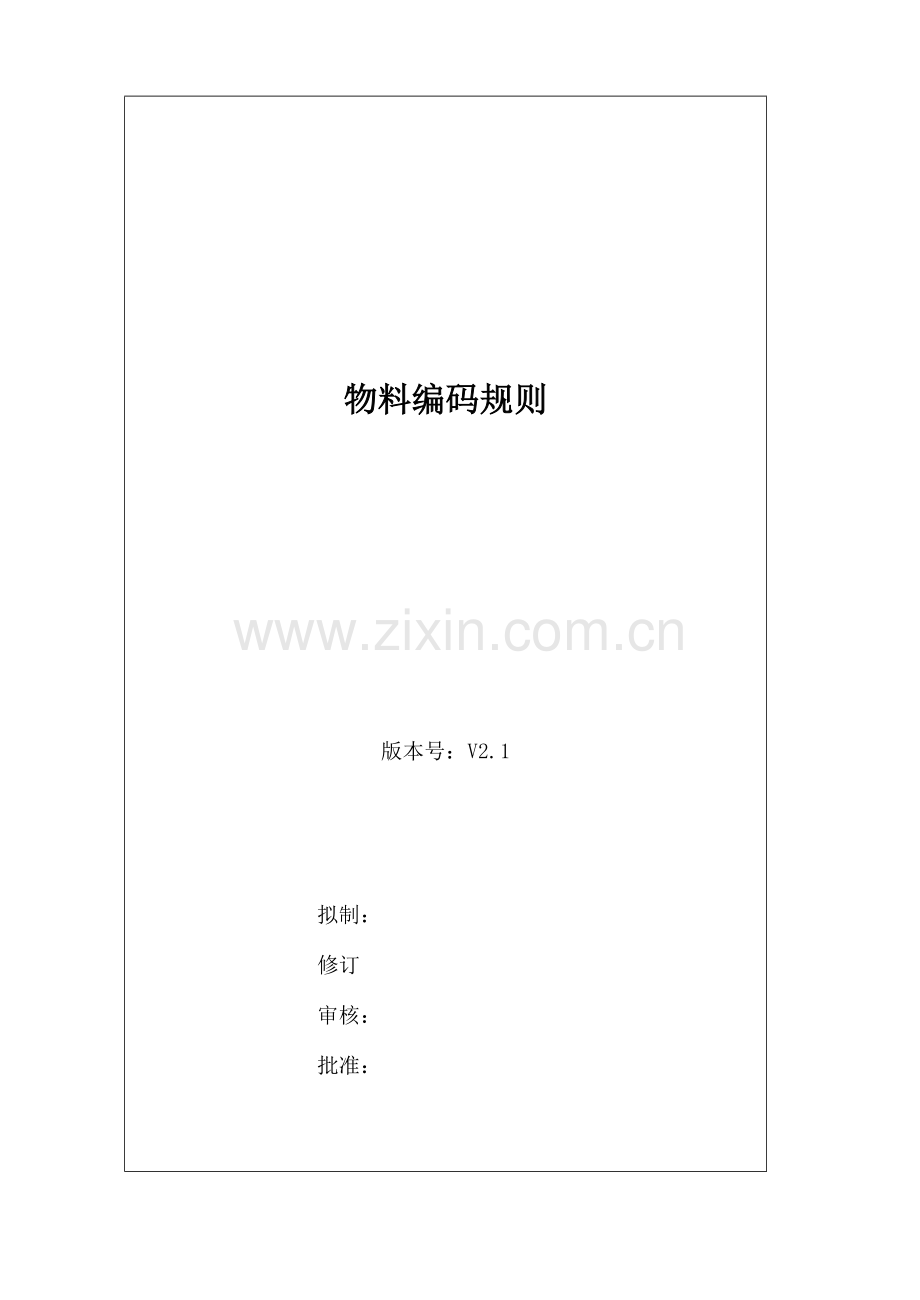

物料编码规则

版本号：V2.1

拟制：

修订

审核：

批准：

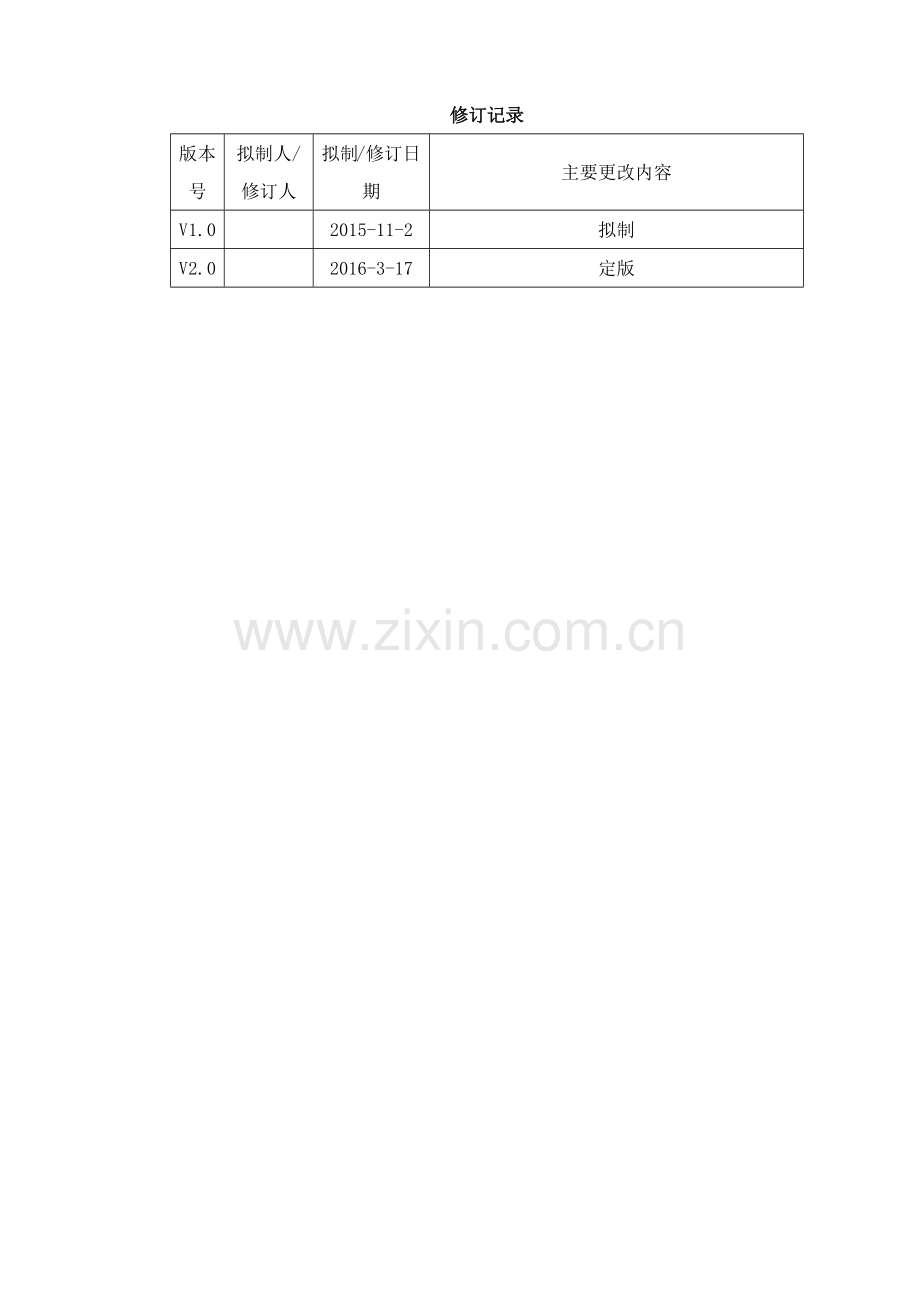

修订记录
版本号
拟制人/修订人
拟制/修订日期
主要更改内容
V1.0

2015-11-2
拟制
V2.0

2016-3-17
定版

目 录
1. 目的与适用范围 6
2. 物料编码规则 6
2.1 电路板（10） 6
2.2 电阻（11） 6
2.3 电容（12） 8
2.4 晶体管（13） 11
2.5 集成电路（14） 12
2.6 磁性元件（15） 14
2.7 电感（16） 14
2.8 滤波器（17） 16
2.9 晶振（18） 17
2.10 电子类杂项（20） 18
2.11 连接器（19） 19

1. 目的与适用范围
实行统一的规范化的物料编码规则，保证物料编码的唯一性，有利于公司物料的管控。
本规则适用于公司结构件和电子类元器件的物料编码的编制、修订等管理工作。
2. 物料编码规则
2.1 电路板（10）

2.1.1 第1、2位代表电路板，用“10”代表。
2.1.2 第3位代表二级类别
0
钢网
1
空白板
2
成品板
3
其他
2.1.3 第4、5位代表功能类型
00
电源板
01
载板
02
核心板
03
数据转换板
04
信号处理板
05
射频板
2.1.4 第6、7位保留
2.1.5 第8、9、10位代表项目标号，从000-999共1000组
2.1.6 第11位代表版本号，从0-9
2.1.7 第12位代表区别码
当出现编码相同时用区分码区分不同
标准描述格式如下：
板子名称，空白板/成品板，板子上用的模块型号 ，项目英文缩写_板子名称_版本号
转接板，空白板，海特项目转接板，SSS3T_Connector_V1.3.0

2.2 电阻（11）

2.2.1 第1、2位表示电阻，用“11”表示。
2.2.2 第3位表示电阻二级类别。
0
贴片电阻
1
光敏电阻
2
直插电阻
3
功率电阻
4
电位器
5
绕线电阻
6
压敏电阻
7
排阻
8
热敏电阻
9
其他
2.2.3 第4、5、6、7位表示电阻值(Ω)
2.2.4 换算方法：前三位表示有效数字，第7位表示10的指数，结果以欧姆(Ω)为单位。例如：0013 = 1x103 Ω = 1kΩ；2398 = 239x10-2Ω= 23.9Ω。若为电位器电阻值表示其最大值。
码值
指数
码值
指数
0
100
1
101
2
102
3
103
4
104
5
105
6
106
7
107
8
10-2
9
10-1
2.2.5 第8、9位表示电阻封装或尺寸
SMD封装
引线式L x D(mm)
DIP(引脚数)
00 = 0201
11 = 3.6 x 1.6
21
01 = 0402
12 = 6.3 x 2.5
22 (2引脚)
02 = 0603
13 = 11.9 x 4.0
23 (3引脚)
03 = 0805

04 = 1206

05 = 1210

06 = 1812

07 = 2010

08 = 2512

09 = DPAK(TO-252)

10 = D2PAK(TO-263)

2.2.6 第10位表示功率，单位瓦(W)
码值
功率
码值
功率
0
P <= 1/16(0.0625)
5
10 < P <= 25
1
1/16 < P <= 1/4(0.25)
6
25 < P <= 100
2
1/4 < P <= 1
7
100 < P <= 500
3
1< P <= 5
8
P > 500
4
5 < P <= 10
9
其他
2.2.7 第11位表示精度
0 = 0.01%
4 = 0.5%
8 = 10%
1 = 0.05%
5 = 1.0%
9 = 20%
2 = 0.1%
6 = 2.0%

3 = 0.25%
7 = 5.0%

2.2.8 第12位区分码
2.2.9 当出现编码相同时用区分码区分不同的电阻。
标准描述格式如下：
名称，阻值，精度，封装，具体型号，厂家
贴片电阻,5.49K,1%,0402,RC0402FR-075K49L,YAGEO

2.3 电容（12）

2.3.1 第1、2位表示电容，用“12”表示。
2.3.2 第3位表示电阻二级类别。

0
陶瓷电容
5
三端电容器
1
钽电容
6
穿心电容
2
铝电解电容
7
可调电容器
3
聚合物铝电解电容
8
独石电容
4
薄膜电容器
9
其他

2.3.3 第4、5、6、7位表示容值(pF)。
换算方法：前三位表示有效数字，第7位表示10的指数，结果以皮法(Ω)为单位。
例如：0560 = 56x100 pF = 56pF；
0569 = 56x10-1= 5.6pF或 56 x 109 = 56mF。
若为可变电容，电容值表示其最大值。
码值
指数
码值
指数
0
100
1
101
2
102
3
103
4
104
5
105
6
106
7
107
8
10-2或108
9
10-1或109

2.3.4 第8、9位表示电容封装或尺寸。

SMD封装
DIP
00 = 0201
11 = 3216

01 = 0402
12 = 6032

02 = 0603
13 = 3528

03 = 0805
14 = 7343

04 = 1206

05 = 1210

06 = 1808

07 = 1812

08 = 2211

09 = 2220

10 = 预留

2.3.5 第10位表示耐压值(V)。

码值
耐压值
码值
功率
0
V < 6.3
5
35 <= V < 50
1
6.3 <= V < 10
6
50 <= V < 100
2
10 <= V < 16
7
100 <= V < 500
3
16 <= V < 25
8
500 <= V < 2000
4
25 <= V < 35
9
V >= 2000

2.3.6 第12位表示精度。

0 = 0.05pF
4 = 1.0%
8 = 20%
1 = 0.1pF
5 = 2.0%
9 = 35%
2 = 0.25pF
6 = 5.0%

3 = 0.5pF
7 = 10%

2.3.7 第12位区分码。
2.3.8 当出现编码相同时用区分码区分不同的电容。
标准描述格式如下：
名称，容值，耐压值，精度，封装，电容的材质，具体型号，厂家
陶瓷电容，22nF,25V,±10%,0402,X7R，GRM155R71E223KA61,Murata

2.4 晶体管（13）

2.4.1 第1、2位代表晶体管，用“13”表示
2.4.2 第3、4位代表二级类别
00
MOSFET
01
BJT
02
ESD
03
TVS
04
肖特基二极管
05
开关二极管
06
发光二极管
07
稳压二极管
08
整流桥
09
光耦

2.4.3 第5、6、7、8位代表型号特征
取值方法： 取晶体管型号中前四位数字，不足的高位补0。
2.4.4 第9位代表封装尺寸
码值
类别
码值
类别
0
SMT
1
插接
9
其它

2.4.5 第10、11位代表反向击穿电压
码值
耐压值
码值
功率
01
VR < 6.3
06
35 <= VR < 50
02
6.3 <= VR < 10
07
50 <= VR < 100
03
10 <= VR < 16
08
100 <= VR < 500
04
16 <= VR < 25
09
500 <= VR < 2000
05
25 <= VR < 35
10
VR >= 2000

2.4.6 第12位代表区别码
当出现编码相同时用区分码区分不同
标准描述格式如下：
名称，具体型号，封装，特殊参数要求，厂家
整流二极管，IN4001，0603,0.7V压降，NXP

2.5 集成电路（14）

2.5.1 第1、2位表示集成电路，用“14”表示。

2.5.2 第3、4位表示集成电路类别，用于描述集成电路的所属类别
码值
类别
码值
类别
码值
类别
00
处理器（MCU/ARM/DSP）
01
存储
02
开关电源（DCDC）
03
线性电源（LDO）
04
模数/数模转换（ADC/DAC）
05
电子开关/多路复用器
06
逻辑芯片
07
接口芯片
08
放大器
09
射频与微波
10
微机电（MEMS）
11
可编程逻辑（FPGA/CPLD）
12
其他类
13
隔离类

2.5.3 第5、6、7、8位表示集成电路类别型号特征，截取集成电路型号中连续的4位阿拉伯数字，代表集成电路型号的特征码。
例：集成电路型号ADP2114ACPZ-R7，则型号特性码为2114。
集成电路型号LMZ31710RVQR，则型号特征码为3171。
集成电路型号MAX485CPA，则型号特征码为0485。
2.5.4 第9、10位封装类别。
码值
类别
码值
类别
码值
类别
00
DIP
01
BGA
02
QFP
03
PGA
04
SO
05
SOP
06
FQFP
07
QFN
08
LGA
09
LCC
10
SIP
11
SOW
12
TSOP
13
VSOP
14
SSOP
15
TSSOP
16
PLCC
17
SOT
18
TO
19
SOJ
20
CSP
21
SC-70
22
ZIP
23
LLP
24
HSOP
25
其它

2.5.5 第11、12位区分码。
当需要编的物料编码，与已有物料编码重复时，用此位区分。
标准描述格式如下：
名称，型号，封装，厂家
稳压器,LM20154MH/NOPB,HTSSOP,TI

2.6 磁性元件（15）

2.6.1 第1、2位代表磁性元件，用“15”表示
2.6.2 第3位代表类别
0
变压器
1
磁珠
2
磁环
3
巴伦变换器
4
霍尔元件
5
共模电感

2.6.3 第4、5、6、7位代表型号特征
取值方法： 取磁性元件型号中前四位数字，不足的高位补0。
2.6.4 第8、9、10、11位代表封装尺寸
取值方法：长x宽，单位:mm
示例：如磁性元件长8.6mm，宽6.2mm，则封装码为“0806”，精确到mm
2.6.5 第12位代表区别码
当出现编码相同时用区分码区分不同
标准描述格式如下：
名称，具体型号，封装，额定电流，厂家
磁珠,BLM18KG121TN1,0603,3A,MURATA

2.7 电感（16）

2.7.1 第1、2位代表电感，用“16”表示
2.7.2 第3、4、5位表示电感的大小，单位nH，第3位表示数量级。
例：47nH，电感值表示为470。
47uH，电感值表示为473。
4.7nH，电感值表示为479。
2.7.3 第6、7位表示电感的大小表示电感的饱和电流所属范围。
码值
饱和电流所属范围
码值
饱和电流所属范围
00
10Ma＜X≤100mA
01
100mA＜X≤200mA
02
200mA＜X≤300mA
03
300mA＜X≤400mA
04
400mA＜X≤500mA
05
500mA＜X≤600mA
06
600mA＜X≤700mA
07
700mA＜X≤800mA
08
900mA＜X≤1A
09
1A＜X≤1.1A
10
1.1A＜X≤1.2A
11
1.2A＜X≤1.3A
12
1.3A＜X≤1.4A
13
1.4A＜X≤1.5A
14
1.5A＜X≤1.6A
15
1.6A＜X≤1.7A
16
1.7A＜X≤1.8A
17
1.8A＜X≤1.9A
18
1.9A＜X≤2.0A
19
2.0A＜X≤2.2A
20
2.2A＜X≤2.4A
21
2.4A＜X≤2.6A
22
2.6A＜X≤2.8A
23
2.8A＜X≤3.0A
24
3.0＜X≤3.5A
25
3.5＜X≤4.0A
26
4.0＜X≤4.5A
27
4.5＜X≤5.0A
28
5.0＜X≤5.5A
29
5.5＜X≤6.0A
30
6.0＜X≤7.0A
31
7.0＜X≤8.0A
32
8.0＜X≤9.0A
33
9.0＜X≤10A
34
10＜X≤12A
34
12＜X≤15A
50
其它

2.7.4 第8、9、10、11位表示表示电感的封装。
当电感是标准封装大小，如“0603”，则该电感使用封装码表示该封装大小。当电感不是标准封装，则使用“长x宽”表示，如长8.6mm，宽6.2mm，则封装码为“0806”（精确到mm）。
码值
封装类型
码值
封装类型
码值
封装类型
0000
0402
0001
0603
0002
0805
0003
1206
0004
1812

2.7.5 12位代表区别码
当需要编的物料编码，与已有物料编码重复时，用此位区分。
标准描述格式如下：
名称，电感值，封装，精度，具体型号，额定电流，厂家
电感,5.6nH,0402,±0.3nH,LQG15HS5N6S02D,300mA,Murata

2.8 滤波器（17）

2.8.1 第1、2位代表滤波器，用“17”表示
2.8.2 第3位代表功能
0
高通
1
低通
2
带通
3
带阻

2.8.3 第4、5、6、7位代表特征（单位MHz），第4、5位
滤波器
频率
高通
截止频率
低通
带通
中心频率
带阻
2.8.4 换算方法：前三位表示有效数字，第7位表示10的指数，结果以Hz为单位。例如：0013 = 1x103 Hz = 1k Hz；
2.8.5 第8、9、10位代表滤波器带宽
带通
带宽
带阻

2.8.6 第11位代表材质
码值
材质
码值
材质
00
陶瓷滤波器
01
石英晶体滤波器
02
介质滤波器
03
LC滤波器
04
其他
05

2.8.7 第12位保留区分
标准描述格式如下：
名称，具体型号，参数，厂家
LC滤波器，NFL18ST506H1A3，截止频率50M，村田

2.9 晶振（18）

2.9.1 第1、2位代表晶振，用“18”表示
2.9.2 第3位代表晶振类别
码值
晶振类别
码值
晶振类别
码值
晶振类别
0
crystal
1
SPXO
2
TCXO
3
VCXO
4
FCXO
5
OCXO
6
DCXO
7
VC-TCXO
8
其它
2.9.3 第4、5、6、7位表示晶振的振荡中心频率，单位Hz，第四位表示数量级。
例：32.768kHz，则频率码为3272。25M，则频率码为0256。
2.9.4 第8、9位表示晶振的频率精度
码值
精度
码值
精度
码值
精度
00
±20ppm
01
±12ppm
02
±25ppm
03
±15ppm
04
±50ppm
05
±10ppm
06
±30ppm
07
±100ppm
08
±150ppm
09
±5ppm
10
±2.5ppm
11
±0.5ppm
12
±0.2ppm
13
±0.1ppm
14
±10ppb
15
±20ppb
16
±5ppb
17
±3ppb
30
其它

2.9.5 第10、11位表示晶振的封装大小。
码值
封装
码值
封装
码值
封装
00
DIP14
01
DIP8
02
14x9.8mm
03
7x5mm
04
6x3.5mm
05
5x3.2mm
06
11.4x11.6mm
07
2.5x2.0mm
08
2.0x1.6mm
09
其它

2.9.6 第12位保留区分
标准描述格式如下：
名称，振荡频率，型号，封装，厂家
有源晶振，20M，7W20000089,7050封装，TXC

2.10 电子类杂项（20）

2.10.1 第1、2位代表电子类杂项，用“20”表示。
2.10.2 第3、4、5类表示类别
码值
类别
码值
类别
码值
类别
001
连接线(带头)
002
电池、充电器
003
电源
004
存储卡
005
电线电缆(不带头)、护套
006
开关（按钮、拨码）
007
电磁铁
008
显示屏
009
胶壳
010
吸波、导热材料
011
气体放电管
012
逆变器
013
跳线帽
014
插座
015
插头
016
交换机
017
模块
018
防尘盖
019
键盘
020
灯
021
扎带
022
控制器
023
喇叭
024
风扇
025
插针
026
端子
027
压头
028
读卡器
029
蜂鸣器
030
电烙铁
031
保险丝
032
继电器
033
热缩管
034
防水塞
035
台式电脑
036
自动收线线盘
037
衰减器
038
热风机
039
仿真器
040
贴片排母
041
其它

2.10.3 第6、7、8、9、10代表规格型号
取型号特征码，不足5位高位补0
2.10.4 第11、12位区别码
标准描述格式如下：
名称，具体型号，技术指标，厂家
TF卡座， 472192001, 掀盖式TI-CARD ，molex

2.11 连接器（19）

2.11.1 第1、2位表示连接器类别，用“19”表示
2.11.2 第3位表示连接器二级类别

0
线对板连接器
1
航空接头
2
线对线连接器
3
压接端子
4
板对板连接器
5
微矩形电连接器
6
FFC/FPC连接器
7
预留
8
射频/微波连接器
9
其他

2.11.3 第4、5位表示连接器间距

码值
间距大小
码值
间距大小
码值
间距大小
00
0.50 mm
01
1.00mm
02
1.25 mm
03
1.27 mm
04
1.50 mm
05
2.00 mm
06
2.50 mm
07
2.54mm
08
3.00 mm
09
3.50 mm
10
3.81 mm
11
3.96 mm
12
4.20 mm
13
5.00 mm
14
5.08 mm
15
7.62 mm

码值
间距大小
16
0.00mm＜X＜1.00mm(0.50 mm、1.00mm除外)
17
1.00mm＜X＜2.00mm(1.25 mm、1.27 mm、1.50 mm、2.00mm除外)
18
2.00mm＜X＜3.00mm(2.50 mm、2.54mm、3.00 mm除外)
19
3.00mm＜X＜4.00mm(3.50 mm 、3.81 mm 、3.96 mm 除外)
20
4.00mm＜X＜5.00mm(4.20 mm、5.00 mm 除外)
21
5.00mm＜X＜8.00mm(5.08 mm、7.62 mm 除外)
22
其它

2.11.4 第6、7、8位表示连接器引脚数
2.11.5 第9位表示连接器封装属性
码值
封装属性
码值
封装属性
0
直插
1
直贴
2
弯插
3
弯贴
4
其它
5
预留
6
预留
7
预留
8
预留
9
预留
2.11.6 第10位表示连接器排数

2.11.7 第11位表示连接器属性

码值
属性
码值
属性
0
公(带针)
1
母(带孔)
2
预留
3
预留
4
预留
5
预留
6
预留
7
预留
8
预留
9
其他

2.11.7 第12位区分码
当出现编码相同时用区分码区分不同的连接器。
标准描述格式如下：
名称，具体型号，引脚间距，引脚数及公母有无带线，厂家
气密性微矩形连接器，J30J-31ZKW-J，1.27 mm，弯贴插孔接触件31脚，西安金波

2.12 项目命名规则

所有在研项目统一命名为：RDP+年+编号
例如：RDP2016001
