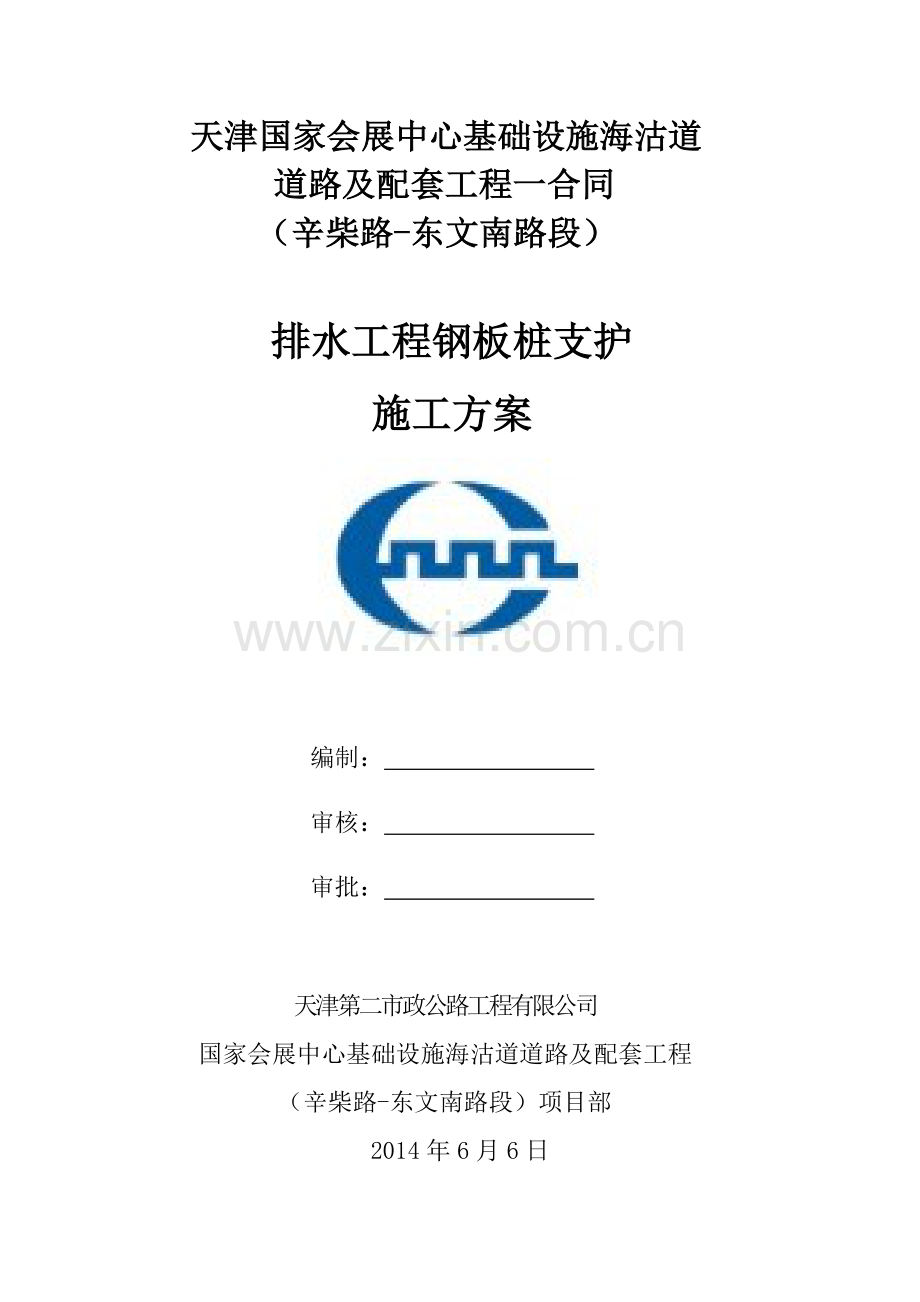

排水工程钢板桩支护方案.docx

天津国家会展中心基础设施海沽道
道路及配套工程一合同
（辛柴路-东文南路段）

排水工程钢板桩支护
施工方案

编制：
审核：
审批：

天津第二市政公路工程有限公司
国家会展中心基础设施海沽道道路及配套工程
（辛柴路-东文南路段）项目部
2014年6月6日

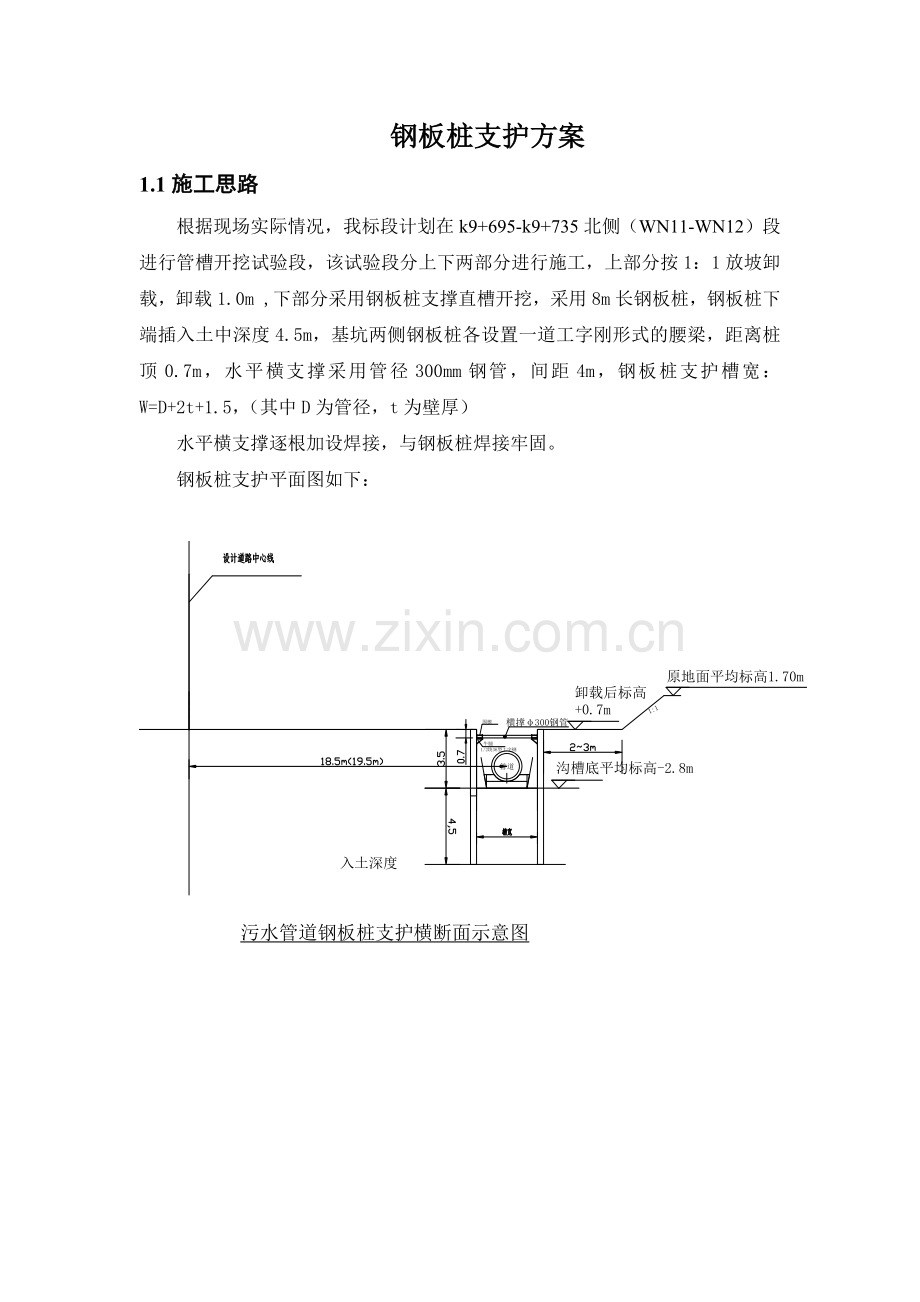

钢板桩支护方案
1.1施工思路
根据现场实际情况，我标段计划在k9+695-k9+735北侧（WN11-WN12）段进行管槽开挖试验段，该试验段分上下两部分进行施工，上部分按1：1放坡卸载，卸载1.0m ,下部分采用钢板桩支撑直槽开挖，采用8m长钢板桩，钢板桩下端插入土中深度4.5m，基坑两侧钢板桩各设置一道工字刚形式的腰梁，距离桩顶0.7m，水平横支撑采用管径300mm钢管，间距4m，钢板桩支护槽宽：W=D+2t+1.5，（其中D为管径，t为壁厚）
水平横支撑逐根加设焊接，与钢板桩焊接牢固。
钢板桩支护平面图如下：

1.2钢板桩支护施工方案
1、钢板桩选择
钢板桩及腰梁选用40#b工字钢，具体尺寸：腰高400mm，腿宽144mm，腰厚12.5mm，桩长8m，要求钢板桩无穿孔，修边调直后方可使用。
2、施工准备
施工前明确沿线地下管线及障碍物，做出记录，在施工时明确各个障碍物的位置、深度，并做出准确标识。根据施工图及现场勘察资料，做好施工放线，施工放线包括槽沟两侧钢板桩中心线、污水管道中心线，采用全站仪准确放出各井中心点坐标，以井点为中心每边各量出的支护桩中线。
钢板桩支护前，道路路基范围内土体已进行了整体卸载，卸载深度为1.0m。据设计图纸及有关说明和工程地质资料，减载后土层为粉质黏土层。
3、钢板桩检验、吊装、堆放
（1）钢板桩检验
对钢板桩，一般有材质和外观检验，以便对不合要求的钢板桩进行矫正，以减少打桩过程中的困难。外观检验包括表面缺陷、长度、宽度、厚度、高度、端部矩形比、平直度等项内容。若钢板桩有严重锈蚀，应测量其实际断面厚度。原则上要对全部钢板桩进行外观检查。
（2）钢板桩吊装
卸载钢板桩采用两点吊。吊运时，每次起吊的钢板桩根数不宜过多，并应注意保护锁扣免受损伤。吊运方式有成捆起吊和单根起吊。成捆起吊通常采用钢索捆扎，而单根吊运通常用装用的吊具。
（3）钢板桩堆放
钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往施工现场。
堆放时应注意：堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便。
4、钢板桩施打
为了保证挖掘机能正常施工，工字钢桩间距应满足基础尺寸及机械施工要求。
钢板打桩→挖土→支撑→挖土→基础处理→安装→回填→拔桩
基槽支护采用I40#b工字钢桩作为围护桩，长度8m，工字钢桩要顺直不得有扭曲变形。内设工字钢围檩，Φ300mm钢管支撑。工字钢桩插打形式采用两顺一丁的方式，相互咬合，施工前先由测量人员放出桩位轴线，撒白灰线标识。打桩机吊起工字钢桩，人工扶正就位；单桩逐根连续施打，注意桩顶高程不宜相差太大。
土方开挖至第一道支撑下1米处，立即停止下挖，先在工字钢桩上焊接牛腿，牛腿3米一个，采用36#工字钢桩切成三角形形状（即1/2块36#工字钢桩）焊接成型，然后吊装围檩，围檩采用I40#b型工字钢桩，电焊机点焊在基槽两侧工字钢桩上。围檩焊接好后，安装内支撑，内支撑采用Φ300mm钢管，每4米一道焊接于围檩上，焊接前，围檩与工字钢桩之间空隙用钢楔子打紧或用槽钢焊接严密。
每道支撑焊好后，均应专人详细检查各接点，支撑点是否焊接牢固结实，确认安全后方可进行下到工序施工。在进行下道工序施工时，应注意保护各支撑，严禁抬压、撞击支撑。严禁支撑加载，在施工过程中应随时观察支撑变形情况，发现异常立即采取加固措施，保证支撑安全。
如下图所示：

5、开挖沟槽
工字钢桩打完，确认桩位正确后，马上放线机械挖槽，第一步开挖至设计内撑下1.5m处，人工紧跟清槽，清槽完后焊接支撑，支撑焊好后即进行第二步挖土，直至挖至距槽底20cm，剩余20cm人工清底，槽底两侧挖宽20cm，深30-40cm的纵向排水沟。
严禁近槽推土，开槽后严禁大型机械在槽边行走，以免扰动原土。开槽时应该时刻小心，配专人指挥。
随时注意地下管线、障碍物，发现异常情况立即停止挖槽并且通知有关部门，挖槽时应该随时注意工字钢桩的支护情况，发现异常立即停止施工，撤离人员，上报情况。
6、拆支撑
待管道铺设完，回填级配碎石至管顶50cm，采用开挖出的好土进行回填，对于液限大于50，塑性指数大于26的土，进行掺灰处理后回填，回填至安全部位时，进行拆支撑工作，拆支撑时应先拆横支撑，再拆顺水支撑。
拆支撑时，必须将各种连接件拆除干净，焊点清除干净，并且派专人指挥顺序拆割，随时注意两侧工字钢桩变形情况，如有异常，立即停止施工，待采取有效措施之后再进行施工，保证拆支撑安全。
7、拔桩
管道铺装完毕后，必须按照施工图管道回填要求对称、分层回填，回填完毕后应对称拔出工字钢桩，以防管道发生侧移。
基槽回填后，要拔除工字钢桩，以便重复使用，拔除工字钢桩前，应仔细研究拔桩方法顺序和拔桩时间。
