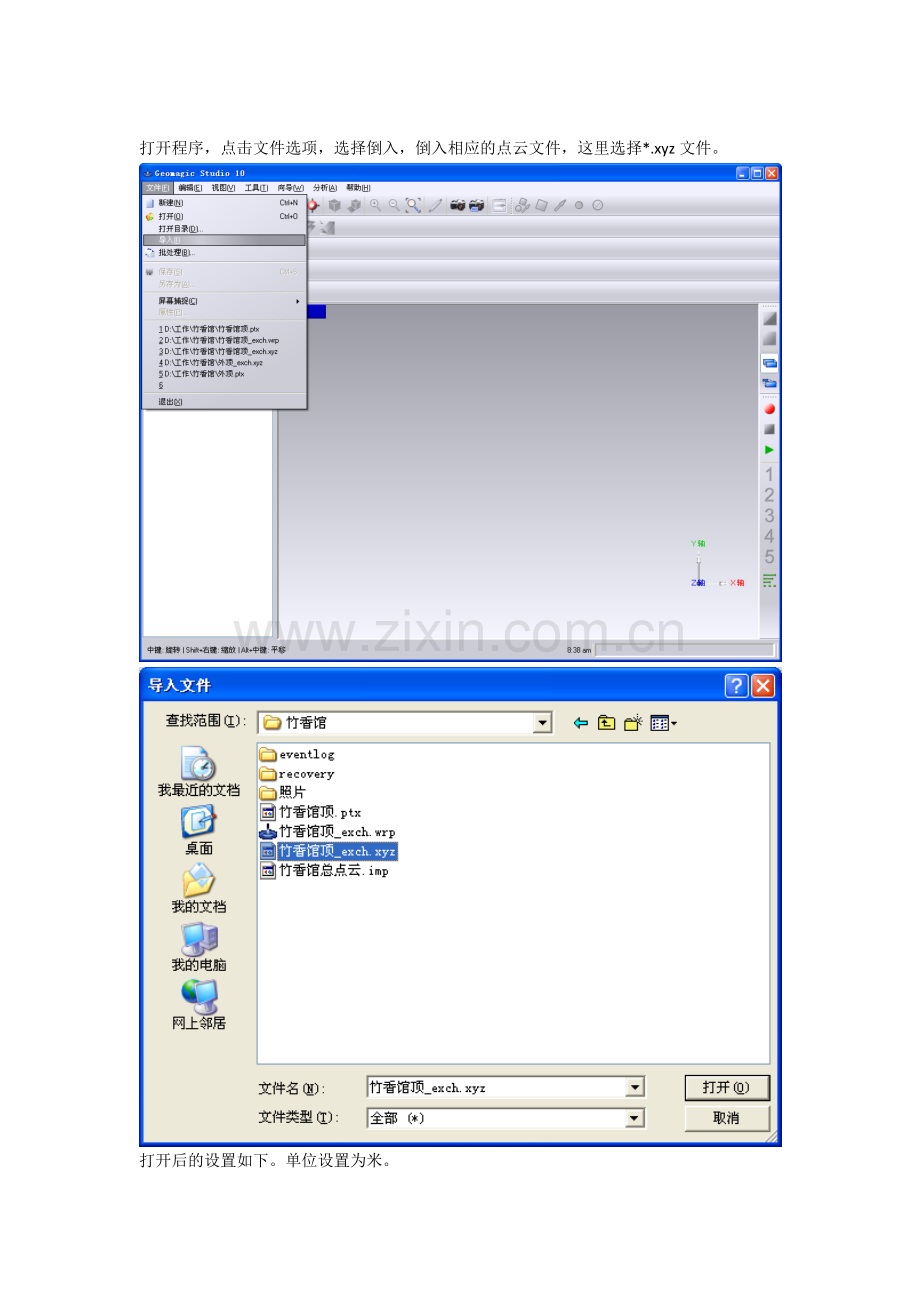

打开程序，点击文件选项，选择倒入，倒入相应的点云文件，这里选择*.xyz文件。

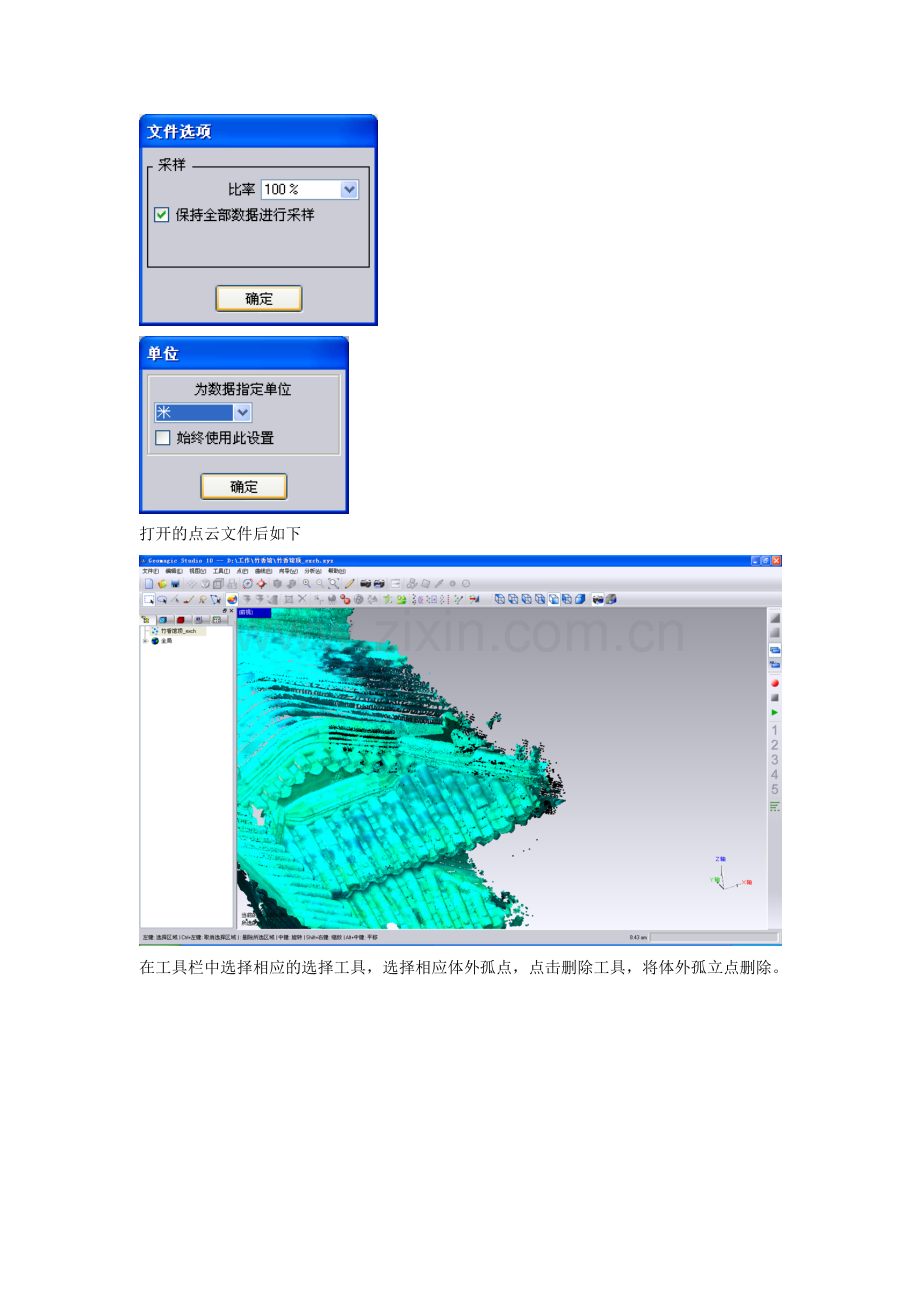

打开后的设置如下。单位设置为米。

打开的点云文件后如下

在工具栏中选择相应的选择工具，选择相应体外孤点，点击删除工具，将体外孤立点删除。

在工具栏中选择封装，设置相应三角形数目，然后点击确定建立三角网。

建成后的三角网如下：

在工具栏中，选择填充空按钮，
1、对于规则的小孔，可以用直接填充的方式进行填充（尽量进行手动填充，自动填充效果差）

2、对于不规则的小孔，或者非闭合部分，选用部分填充工具进行填充

2、对与相离的两个曲面，如果需要连接，可以采用搭桥的方式，先建立一个桥，再用以上两种方式进行修补。

修补后的结果如下。

保存：选择另存为，选择保存路径，设置保存格式为*.DXF。保存即可
