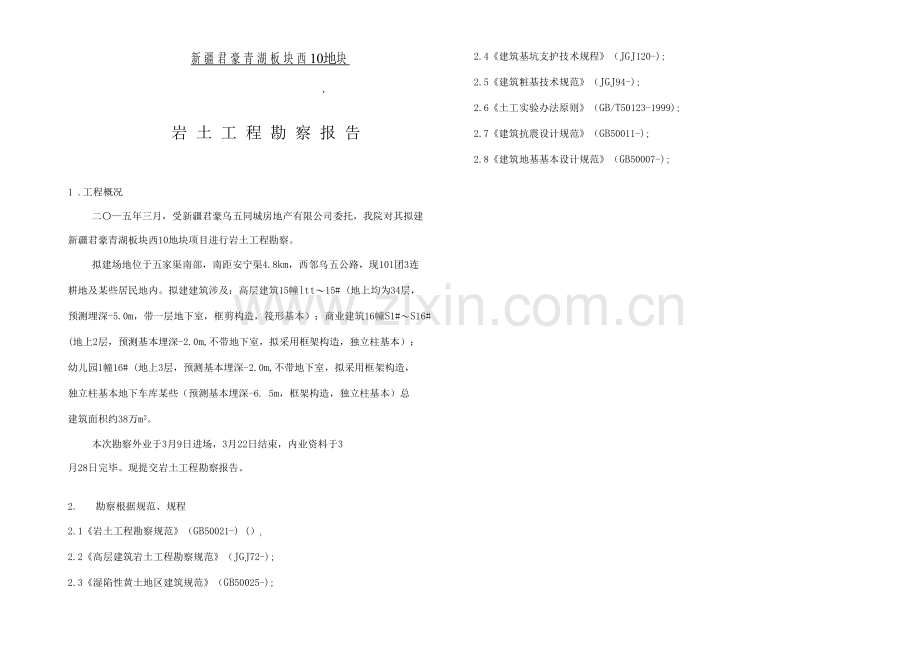

新疆君豪青湖板块西10地块
'
岩土工程勘察报告
1 .工程概况
二〇—五年三月,受新疆君豪乌五同城房地产有限公司委托,我院对其拟建 新疆君豪青湖板块西10地块项目进行岩土工程勘察。
拟建场地位于五家渠南部,南距安宁渠4.8km,西邻乌五公路,现101团3连 耕地及某些居民地内。拟建建筑涉及:高层建筑15幢ltt〜15# (地上均为34层,
预测埋深-5.0m,带一层地下室,框剪构造,筏形基本);商业建筑16幢S1#〜S16# (地上2层,预测基本埋深-2.0m,不带地下室,拟采用框架构造,独立柱基本); 幼儿园1幢16# (地上3层,预测基本埋深-2.0m,不带地下室,拟采用框架构造, 独立柱基本地下车库某些(预测基本埋深-6. 5m,框架构造,独立柱基本)总 建筑面积约38万m2。
本次勘察外业于3月9日进场,3月22日结束,内业资料于3 月28日完毕。现提交岩土工程勘察报告。
2. 勘察根据规范、规程
2.1《岩土工程勘察规范》(GB50021-) ();
2.2《高层建筑岩土工程勘察规范》(JGJ72-);
2.3《湿陷性黄土地区建筑规范》(GB50025-);
2.4《建筑基坑支护技术规程》(JGJ120-);
2.5《建筑粧基技术规范》(JGJ94-);
2.6《土工实验办法原则》(GB/T50123-1999);
2.7《建筑抗震设计规范》(GB50011-);
2.8《建筑地基基本设计规范》(GB50007-);
2.9《建筑地基解决技术规范》(JGJ79-);
2.10《工程地质手册》(第四版);
2. 11《建筑工程地质钻探技术原则》(JGJ89-92);
2. 12《新疆实行国家〜(岩土土程)系列规范细则》(XJJ035 —);
2.13该地区地质,地貌数据与资料;
2. 14临近建筑物岩土工程勘察报告

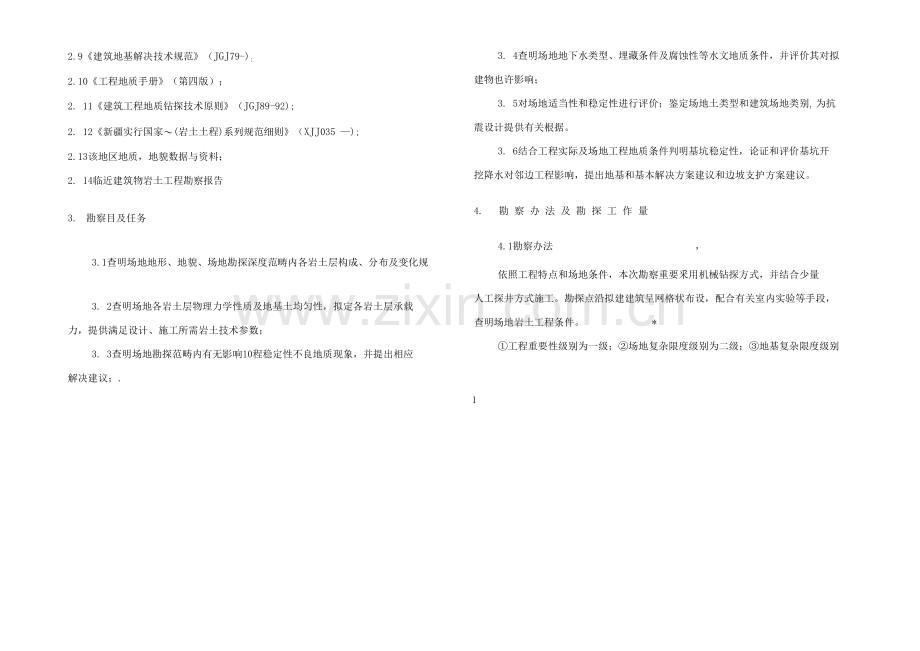

3. 勘察目及任务
3.1查明场地地形、地貌、场地勘探深度范畴内各岩土层构成、分布及变化规
3. 2查明场地各岩土层物理力学性质及地基土均匀性,拟定各岩土层承载 力,提供满足设计、施工所需岩土技术参数;
3. 3查明场地勘探范畴内有无影响10程稳定性不良地质现象,并提出相应 解决建议;.
3. 4查明场地地下水类型、埋藏条件及腐蚀性等水文地质条件,并评价其对拟 建物也许影响;
3. 5对场地适当性和稳定性进行评价;鉴定场地土类型和建筑场地类别;为抗 震设计提供有关根据。
3. 6结合工程实际及场地工程地质条件判明基坑稳定性,论证和评价基坑开 挖降水对邻边工程影响,提出地基和基本解决方案建议和边坡支护方案建议。
4. 勘察办法及勘探工作量
4.1勘察办法 ,
依照工程特点和场地条件,本次勘察重要釆用机械钻探方式,并结合少量 人工探井方式施工。勘探点沿拟建建筑呈网格状布设,配合有关室内实验等手段, 查明场地岩土工程条件。 *
①工程重要性级别为一级;②场地复杂限度级别为二级;③地基复杂限度级别
1
5.3区域气象条件
五家渠地处欧亚大陆中心,沙漠边沿,属典型大陆性气候。其特点是:降水 稀少,蒸发强烈,气候干旱;光照充分,热量丰富;冬季寒冷,夏季炎热;气温 年较差、日较差大。据该区气象站提供气象资料,该地区近年年平均气 温5.7°C,年平均最高气温7.7°C,最低气温-4. 3°C;年极端最高气温43.8°C,极 端最低气温_42. 2°C。历年平均降水131.2mm,近来年降水190.6mm,最低年降水 70.8mm。全年蒸发量2262.4mm,相对湿度50〜60%。历年积雪厚度17cm,年最大 降雪量为27cm。原则冻土深度1. 5m。
5.4区域水文地质条件
五家渠属于乌鲁木齐山前拗陷带和准噶尔台地之间一某些,东、东南、南依 次以八一东干排洪沟、八一水库浸没线、八一分支外排沟接南大渠、老龙河、猛进 水库东坝保护带、猛进水库浸没线、场界沟为界,与米泉市接壤;南端突出某些东 以场界沟、南以和平渠东一支渠、西以和平渠为界,与乌鲁木齐市为邻;西南、西、北依次以乌五公路路南、师直引水渠、头屯河、二屯枯沟、邓家大沟、望杆子至北 沙窝到白家海子南端、沿青草岭至黄家梁到老龙河昌吉与米东区界点为界,与 昌吉市相连。拟建场区地面水重要来源为头屯河水,乌鲁木齐河及东山水系。本区 地下水以水平迳流补给,侧向补给为主,各含水层组岩性构造,径流条件,控制 了不同补给途径量大小。由南而来乌鲁木齐河、头屯河及受古牧地隆起而折向 西北东山水系在该地区相汇渗入补给地下水,因此该地区地下水储量比较丰富。
5.5地层分布及描述:
勘察区别布地层重要为①耕土、②粉土、③粉土、③-1粉质粘土、④粉土、④-1粉细砂、⑤圆砾、⑤-1中粗砂、⑤-2粉土。现描述如下:
第①层耕土:黄褐色〜灰黑色,厚度0.5〜1.1m,场地均有分布,可见大 量植物根系、塑料薄膜等,局部地段可见薄层人工填土。
勘察甲级300600
稍湿 松散
第②层粉土:土黄色〜黄褐色,该层层顶埋深0.5〜1.1m,层厚3.9〜5.1m,场 地均有分布,刀切面较粗糙,孔隙发育。,捻摸感觉有细颗粒,有轻微粘滞感,干强 度低,韧性低,无光泽反映,摇振反映中档。该层偶夹有粉细砂透镜体,厚度在 0.3 〜0.5m〇
稍湿-湿 稍密-中密
第③层粉土:土黄色〜黄褐色〜灰黑色,该层顶埋深5.0〜6.0m,层厚8.0〜 8.8m,场地均有分布,刀切面较粗糙,捻摸感觉有细颗粒,有轻微粘滞感,干强度 低,韧性低,无光泽反映,摇振反映中档。局部夹粉质粘土、粉细砂夹层或透镜体。
湿-饱和 稍密
第③-1层粉质粘土:黄褐色〜灰黑色,该层层顶埋深5. 4〜10. 0m,层厚0.5〜 2.1m,局部缺失,湿土粘手,干燥后较|剥落,能搓成不大于2mm土条,刀切面 稍光滑,切面规则,干强度中档,韧性中档。钻探过程中该层浮现钻杆自沉现象。
湿•■饱和 软塑-可塑
第④层粉土:土黄色〜灰褐色,该层顶埋深13.2〜14.0m,层厚6.2〜12.7m,场地均有分布,刀切面较粗糙,捻摸感觉有细颗粒,有轻微粘滞感,干强度低,韧 性低,无光泽反映,摇振反映中档。局部夹粉质粘土、粉细砂。
湿-饱和 中密冲密
第④-1层粉细砂:青灰色,该层层顶埋深14.7〜22.5m,层厚0.9〜4.7m,该层 在场地内局部浮现,级配不良,颗粒大小均匀,矿物成分以石英、长石、云母等为 主。
饱和 中密-密实
第⑤层圆砾:青灰色,该层顶埋深18.8〜25.7m,此层未揭穿,最大可见厚度 为15.5m,该层在场地内均有分布。骨架颗粒交错排列,大某些持续接触;颗粒磨
3
颗粒分析实验结桌•登记表 :.表2
土层
Cu
Cc
cu
Cc
⑤圆研、
28. 46〜77. 46
0. 66〜5. 04
53.552
1.885
⑤-1中粗砂
6. 79〜8. 05
2. 61 〜2. 80
7.478
2.738
依照记录成果,场地土级配良好,实验成果详见“颗粒分析报告”。
_度普通,呈亚圆形、圆形;母岩成分以硬质沉积岩、变质岩为主;骨架颗粒风化 限度为微风化;普通粒径5〜25mm,最大粒径40〜50mm,级配良好,骨架颗粒占 60%左右,充填物以中粗砂、粉细砂为主。局部夹有中粗砂或粉土透镜体。
饱和 中密〜密实
第⑤-1层中粗砂:青灰色,该层顶埋深21.5〜29.8m,层厚0.8〜3.2m,该层在 场地内呈不持续分布,局部缺失,级配普通,颗粒大小不均匀,重要成分以石英、长石为主,含少量砾石。
饱和 中密
第⑤-2粉土:土黄色〜黄褐色,该层层顶埋深19.0〜29.8m,层厚0.8〜3.2m,在场地内呈不持续分布,局部缺失,刀切面较粗糙,捻摸感觉有细颗粒,有轻微粘 滞感,干强度低,韧性低,无光泽反映,摇振反映中档。
饱和 中密-密实
5.6场地水文地质条件
本次现场勘察最大勘探深度35.0m范畴内,可见地下水出露,依照既有资料, 地下水有两层。第一层为上层滞水,埋深在-5.4m〜-6.0m,补给源重要以周边农田 灌概,大气降水及周边农用灌溉渠为主,水位变幅在1.5〜2.0m;第二层为第四系 孔隙潜水,水位埋深在-9.2〜-11.5m,含水层赋水丰富,涌水量较大,补给源重要 为上游侧向径流补给和临近猛进水库渗入补给,次为大气降水和灌溉渗入补给,以 地下潜流方式向下游排泄,水位变幅在0.5〜1.0m。地下水位流向:由南向北流动。
依照临近金科•亚中机电城及新疆西域国际农产品交易中心和金科五家渠项目 5#、6#地块勘察资料:金科•亚中机电城及新疆西域国际农产品交易中心场地测得 地下水位埋深在-2.6〜-3.8m,地下水位变幅在0.5〜1.0m;金科五家渠项目 5#、6#地块场地测得第一层地下水位埋深在-1.0m〜-2.2m,并发现第二层地 下水埋深在-19.0m〜-24.2m,地下水位变幅在0.5〜1.0m。地下水位受气候、季节
及周边地区农田灌溉影响。
分析地下水位近两年下降:因素一是由于拟建场地由南向北灌溉农用渠停止
使用,减少渠道下渗水源补给;二是由于拟建场地周边有各种基坑工程实行降水
/
办法。
6 .场地实验成果分析
本次勘察依照拟建物类型、特点及场地工程地质条件,对场地土进行了下列 实验、测试工作:(1)颗粒分析实验(2)原则贯入实验(3)重型动力触探实验 (4)波速测试实验(5) 土分析实验(6) 土化学分析实验(7)水质简分析实验(8) 液化评价。
6.1颗粒分析实验
在拟建场地勘探点内采用扰动样10件,进行颗粒分析实验,成果见表2
6.2原则贯入实验
在拟建场地钻探过程中,针对第②层粉土、第③层粉土、第③-1层粉质粘土、第④层粉土、第④-1层粉细砂、第⑤-1层中粗砂层、第⑤-2层粉土层进行了原则 贯入实验,通过32个钻孔内做原则贯入实验分析理解岩土工程地质特性。实验数 据记录见表3。
6.3重型动力触探实验
在拟建场地钻探过程中,针对第⑤层圆砾、⑤-1中粗砂层进行了重型动力触探 实验,通过33个钻孔内做重型动力触探实验分析理解岩土工程地质特性。实验数 据记录见表4。
此外在51#、63#钻孔进行持续动探鉴别地基土承载力和密实限度,见下图2。
土层
最大
最小
平均
实验
击数(修正)
击数(修正)
击数
数量
1 ②粉土
15.6
5.5
9.4
45
1 ③粉土
12
3.3
6.4
100
f- ③-1粉质粘土
6.2
3.3
3.9
9
'^ ④粉土
20.8
5.3
12.7
67
1 ④-1粉细砂
18.9
12.4
15
5
⑤-1中粗砂
25.2
12.6
17. 1
13
) ⑤-2粉土
20.3
11.9
15.7
.12
原则贯入实验成果登记表 表3
1 ±m
最大
击数(修正)
最小
击数(修正)
平均
击数
实验
数量
⑤圆石乐
16.9
11.8
14. 1
10
⑤-1中粗砂
15.6
15.6
15.6
23
重型动力触探实验成果登记表 表4
【6 3 #持续动探图】
图2 持续动探图
实验数据记录见表5。
重型动力触探实验成果记录衰 表5
土层
最大
最小
平均
实验
击数(实测)
击数(实测)
击数
数量
②粉土
13
3
7. 13
55
③粉土
2
16
6.53
137
③粉质粘土
11
5
7.67
6
④粉土
9
7
7.67
6
在第③层粉土中浮现最小锤击数2〜3击,最大16击,相差5〜8倍,揭示第 ③层粉土中存在软弱夹层,且层位不稳定。
6.4波速测试
波速测试是通过度析人工地震波在地基中传播特性来判断场地类型、场地类 别,依照测试成果并结合本地经验,估算关于岩土动力参数。在钻孔zkl3、zkl9、zk38、zk55、zk74、zkl03测试,覆盖层厚度不不大于20m,不大于50m,等效剪切波速 为:112m/s 〜295m/s〇
依照《建筑抗震设计规范》(GB50011-),该场地土类型为中软场地土、II 类建筑场地,场地地震特性周期:〇.45s。详见“场地波速测试报告”。
6.5 土常规实验
在拟建场地勘探点内采用114件原状样件进行土分析实验,用于对地基土进行分 类定名。实验成果:
第②层粉土:塑性指数IP =7. 8〜9. 7,根据《岩土工程勘察规范》(GB50021-) ()第3. 3. 4条,鉴定第②层土为粉土。湿陷系数Ss<0. 015,鉴定场地 该层土无湿陷性。含水量W=16. 8%〜24. 2%,孔隙比e〇=0. 57〜0.80,压缩系数 ‘2二0. 15〜0.36MPa_1,平均压缩系数为知2=0. 23MPa-1,根据《建筑地基基本设计 规范》(0650007-)第4.2.6条,鉴定场地第©层粉土具中压缩性。见表6。
^ 第③层粉土:塑性指数IP =7. 3〜9. 8,根据《岩土工程勘察规范》(GB50021-)
()第3. 3. 4条,鉴定第②层土为粉土。湿陷系数Ss<0. 015,鉴定场地 该层土无湿陷性。含水量W=18. 4%〜26.0%,孔隙比e〆).52〜0.90,压缩系数 a^O.16〜0.47MPa'平均压缩系数为〜2=0. 28MPa_l,根据《建筑地基基本设计 规范》^650007-)第4.2.6条,鉴定场地第©层粉土具中压缩性。见表7。
| 第③-1层粉质粘土:塑性指数IP =11.1〜15. 2,根据《岩土工程勘察规范》 &85〇〇21-)()第3.3.4条,鉴定第@)-1层土为粉质粘土。含水量
勘察甲级300600
界=20.8%〜27.6%,孔隙比斤0.73〜0.86,压缩系数81-2=0.21〜0.641^^1,平均压 缩系数为a,_2 =0. 44MPa-l,根据《建筑地基基本设计规范》(GB50007-)第4. 2. 6 条,鉴定场地第③层粉土具中压缩性〜高压缩性。见表8。
第④层粉土:塑性指数IP =7. 8〜9. 7,根据《岩土工程勘察规范》(GB50021-) ()第3. 3. 4条,鉴定第④层土为粉土。含水量W=18. 4%〜26. 8%,孔隙 比eG=0. 60〜0. 82,压缩系数a斤0. 16〜0• 26MPa'平均压缩系数为a卜2 =0. 21MPa-1,根据《建筑地基基本设计规范》(GB5⑻07-)第4. 2. 6条,鉴定场地第④层粉 土具中压缩性。见表9。
依照场地采用原状样进行土工实验资料及本地建设经验,结合《湿陷性黄 土地区建筑规范》(GB50025-),可知:场区内粉土层湿陷系数Ss均不大于
0. 015,可判断拟建场地粉土层不具备湿陷性,可不考虑场地土湿陷性对拟建物
影响。 、 :.
土常规分析实验成果登记表 表6
地
层
指标
最大值
最小值
平均值
原则差
变异
系数
②
粉
土
含水量w(%)
24.20
16.80
19.84
1.736
0.0875
密度 P (g/cm3)
2.07
1.75
1.96
0.082
0. 0421
孔隙比
0. 80
0. 57
0. 66
0.064
0. 0972
液限(%)
25.90
21. 10
23. 13
1.219
0. 0527
塑限(%)
17.00
12.40
14.51
1. 134
0. 0781
塑性指数IP
9.70
7.80
-8.61
0.500
0. 058
液性指数丌
1.05
0. 09
0. 62
0.238
0. 3854
压缩系数(MPaH)
0.36
0. 15
0.23
0.052
0. 2265
压缩模量(MPa)
10. 640
4.400
7.493
1.449
0. 1933
湿陷系数
0.011
0.001
0.004
0. 003
0. 6854
6
土常规分析实验成果登记表 表7
TT
层
指标
最大值
最小值
平均值
原则差
变异
系数
③
粉
土
•含水量w(%)
26. 10
18.40
21.42
1.890
0. 0882
密度 P (g/cm3)
2. 11
1.68
1.94
0.098
0. 0503
孔隙比
0.90
0. 52
0.69
0.086
0. 1235
液限(%)
25.90
20. 80
23.40
1.206
0.0516
塑限(%)
16.50
12.30
14. 65
1.056
0. 0721
塑性指数IP
9.80
7.30
8.75
0. 551
0. 0630
液性指数Ii.
1.33
0. 30
0.78
0.271
0. 3482
压缩系数(MPaH)
0.47
0. 16
0.25
0. 073
0. 2973
压缩模量(MPa)
11.110
3.730
7.291
1.618
0. 2219
湿陷系数
0.011
0.001
0. 004
0.003
0.7411
| 土常规分析实验成果登记表 表8
地
层
指标
最大值
最小值
平均值
原则差
变异
系数
③
~1
粉
质
粘
土
含水量w(%)
22.30
18.40
20.01
1.425
0.0712
密度 P (g/cm3)
1.92
1.73
1.80
0.067
0.0375
孔隙比
0.86
0. 73
0.81
0.048
0. 0586
液限(%)
34.00
26.90
31.07
2.758
0. 0888
塑限(%)
19.20
15.70
17.59
1.381
0. 0785
塑性指数IP
15.20
11. 10
13.49
1.444
0. 1071
液性指数K
0.59
0.05
0.20
0.224
1.1177
压缩系数(MPa_1)
0.64
0.21
0. 44
0. 170
0. 3873
压缩模量(MPa)
8.220
2. 900
4.869
2.289
0. 4701
土常规分析实验成果登记表 表9
地
层
指标
最大值
最小值
/
平均值
原则差
变异
系数
④
粉
土
含水量w(%)
26.80
18.40
23. 15
2.299
0. 0993
密度 P (g/cm3)
2. 04
1.85
• 1.95
0.061
0.0313
孔隙比
0. 82
0. 60
0.70
0. 064
0. 0916
液限(%)
26.30
21. 10
23.50
1.231
0. 0524
塑限(%)
16.90
12.90
14.83
1.086
0.0732
塑性指数IP
9. 70
7.80
8.67
0.489
0.0564
液性指数玎
1.49
0.35
0. 96
0.305
0.3170
压缩系数(MPa,
0.26
0. 16
0.21
0.027
0. 1308
压缩模量(MPa)
10. 180
6.,640
8. 389
1.095
0. 1305
6.6 土化学分析实验
在拟建建筑勘探孔内取易溶盐样15件,进行土化学分析实验用于鉴定场地 土对建筑材料腐蚀限度,其中其中[S042]含量为409.0〜738.0mg/kg 土,[CT]含量 为148.0〜482.0mg/kg 土,PH=7.61〜8.38,实验成果详见“易溶盐分析成果报告”。 6.7水质简分析实验
在拟建建筑探井内取水样4件,进行水质分析实验用于鉴定地下水对建筑材 料腐蚀限度,其中[S042_]含量为379.39〜497.49mg/L , [Cl_]含量为
161.07〜235.53mg/L,PH=8.22〜8.72,实验成果详觅“水质简分析报告”。
6.8液化评价
在勘探深度内,由于拟建场地存在饱和粉土与饱和粉砂,按《建筑抗震设计规 范》(GB50011 — )须进行地震液化鉴别。
液化初判:依照《建筑抗震设计规范》(GB50011-)对存在饱和砂土和
-■
新疆岩土工程勘察设计研究院有限公司
条件之一时,可不考虑液化影响:
^1/ > ^0 + _2
(4.3.3-1)
> ^0 + _3
C4.3.3-2)
尤+心 >1.5<+2(4.5
C4.3.3-3)
式中:
代表性钻孔液化鉴定 表10
勘
探
点
编
号
土层
名称
标贯
点底
深
(m)
标贯点
所代表
土层
中点
深度
^ (m)
标贯
点所
代表
土
层厚
度式
(m)
粘粒
含量
百分
率
Pc
(%)
临界
锤击
数
Ncri
(击
)
实际
锤击
数
(*)
详判
成果
液化指数
液化
级别
标贯点
液化指
数
(1-^/
^cr^d.W,
土
层
液
化
指
数
土层
液化
级别
84
④-1粉 细砂
16.5
16.8
1.9
3
13. 5*
17
不液化
一
一
一
103
18.0
18.3
4.7
3
14. 2
18
不液化
—
一
一
105
16.0
16.3
3.2
3
13.4
19
不液化
一
一
-
经分析,场地④-1粉细砂层不存在液化,因该层砂土为透镜体,厚度不大,因 此,建议设计者可不考虑场地砂土液化问题。
7 .场地岩土工程地质条件评价
饱和粉土地基应进行液化鉴定,当饱和砂土或饱和粉土符合下列条件之一时,可 初步鉴定为不液化土或不考虑液化影响:
1、 地质年代为第四纪晚更新世及其此前时,7、8度时可判断为不液化。
2、 粉土粘粒含量百分率,7、8度和9度分别不不大于10、13、16时, 可判断为不液化土。
3、 天然地基基本,当上覆非液化土层厚度和地下水位深度符合下列
dw —地下水位深度(m),宜按近期内年最高水位釆用,本工程取1.5m;<一上覆非液化土层厚度(m),计算时宜将淤泥和淤泥质土扣除;
<一基本埋置深度(m),不超过2m应采用2m;
<一液化土特性深度,本工程粉土取6.0m,砂土取7.0m;
依照《建筑抗震设计规范》(GB50011-),场地抗震设防烈度为7度区, 第三组。据鉴定,场地勘探孔内取22件样,粘粒含量均不不大于10,本工程满足液化 初判条件,鉴定为不液化土。
本工程不满足液化初判条件并且由于本工程多为高层建筑,荷载大,也许采用 粧基本,应进行进一步鉴别地面如下20m范畴内土液化。
液化复判:依照该段场地粉砂层原则贯入实验及室内实验,结合《建筑抗 震设计规范》(GB50011—),在地面下20m深度范畴内,进一步液化鉴别标 准贯入锤击数临界值可按下式计算:
Ncr = N〇P [ln(0.6A + 1.5) O.lc/^3 lp ~c
式中:
Nc 液化鉴别原则贯入锤击数临界值;
〜——液化鉴别原则贯入锤击数基准值,本工程取7;
P —调节系数,本工程取1.05;
ds 饱和土原则贯入点深度(m);
Pc——粘粒含量百分率,当不大于,3或为砂土时,应采用3。
iJE=hi
7=1 7 乂⑺.
IIE——液化指数;
n——在鉴别深度范畴内每一种钻孔便准贯入实验点总数;
N。N…一分别为i点原则贯入锤击数实测值和临界值,当实测值大 于临界值时应取临界值数值;
d>——i点所代表土层厚度(m),可采用与该原则贯入实验点相邻上、下两原则贯入实验点深度差一半,但上界不高于地下水位深度,下界不深于液化 深度;
^—i 土层单位土层厚度曾为影响权函数值(nf1)。
依照场地粉砂层实验资料及原则贯入实验数据,进一步液化计算评价分析见表 10〇
土。
7.6 土对建筑材料腐蚀性评价
|l)依照《岩土工程勘察规范》(B50021-) ()附录G,依照场 地拟建筑物基本埋深、有无地下室及地下水位状况,将场地环境类别作如下分类:
① 场地土对商业建筑(地上2层)、幼儿园(地上3层)基本埋深-2.0m,基本
埋深位于粉土层中且位于地下水位以上,鉴定拟建筑物场地环境类别为H类;
② 场地土对高层建筑(地上34层)和地库建筑基本埋深-5. 4〜-6. 5m,基本埋 深位于粉土层中且位于地下水位如下,场地环境类别为I类。
(2)腐蚀性评价 场地环境类别为I类:
在0.0〜6.0m深度范畴内,依照《岩土工程勘察规范》(GB50021-,
版)附录G规定,釆用该规范124页表12.2.1和12.2.5进行评价,其中[S042_]含
量为 409.0〜738.0mg/kg 土,[CT]含量为 148.0〜482.0mg/kg 土,PH=7.61 〜8.38。
综上,地基土对混凝土构造有弱腐蚀性,对其中钢筋有弱腐蚀性,场地土对 锏构造腐蚀性为弱腐蚀。
场地环境类别为II类:
在0.0〜6.0m深度范畴内,依照《岩土工程勘察规范》(GB50021-,
版)附录G规定,釆用该规范124页表12.2.1和12.2.5进行评价,其中[S042_]含
量为 409.0〜738.0mg/kg 土,[CT]含量为 148.0〜482.0mg/kg 土,PH=7.61 〜8.38。
综上,地基土对混凝土构造有弱腐蚀性,对其中钢筋有弱腐蚀性,场地土对 钢构造腐蚀性为弱腐蚀。
7.7场地地下水对建筑材料腐蚀性评价
① 场地地下水对商业建筑(地上2层)和幼儿园(地上3层)腐蚀性评价 依照《岩土工程勘察规范》(GB50021-) ()附录G场地环境类 型。地下水埋深低于多层建筑物基本埋深,该场地中多层建筑处在II类环境,不存在干湿交替作用,因而,可不考虑地下水对多层建筑腐蚀性。
② 场地地下水对高层建筑(34层)和地下车库建筑腐蚀性评价
依照《岩土工程勘察规范》(GB5002卜) ()附录G场地环境 类型,该场地中高层与地下车库建筑属II类环境。
由室内水化学分析成果表白,其中[S042_]含量为379.39〜497.49mg/L,[Cr]含量
为161.07〜235.53mg/L,PH=8.22〜8.72,综上,场地地下水对混凝土构造有弱腐蚀性,
对其中钢筋有弱腐蚀性。
7.8不良地质作用评价
经调查,勘察范畴内无岩溶、滑坡、崩塌、泥石流、采空区等不良地质作用; 无饱和砂土、粉土,无地震液化问题。
8. 地基承载力及地基变形参数拟定
8.1地基承载力参数拟定 彳 .
场地地基土重要设计参数建议值 表11
土层
承载力特性值 fak (KPa)
压缩模量Es (MPa)
K (kN/m3)
粘聚力 c(kPa)
内摩擦角4>
o
②粉土
140
9.0
15000
20.5
20.8
③粉土
130
7.5
1
16.5
17.5
③-1粉质粘土
100
5.8
\
20.5
17.8
④粉土
160
12
*0
22.0
19.5
④-1粉细砂
170
E〇=12
\
\
28.0
⑤圆碌
300
E〇=35
40000
\
38.0
⑤-1中粗砂
180
E〇‘=13
\
\
35.0
⑤-2粉土
180
14
\
25.0
26.0
依照室内实验、标贯实验及本地建筑经验,综合拟定场地地基土力学参数,其 成果详见表11。
10
8.2高层建筑天然地基变形量预测
地基变形计算是一种影响因素多,比较复杂问题,地基规范总结大量工 程经验,建议釆用分层总和法计算。其表达式为:
s=vi/ss,=vi/sil^L(z/^ Znan)
hSi
s:地基最后变形量;
VS:沉降计算经验系数; m地基变形计算深度内所划分土层数;
P 0:相应于荷载效应永久组合时基本底面处附加压力;
Esi:基本底面如下至第i层土压缩模量;
Zi、Zi-1:基本底面至第i和i-1层底面距离;
ai、ai-1:基本底面计算点至第i和M层范畴内平均附加应力系数。
依照场地状况,拟建建筑物基本采用筏板基本放置于粉土层上,设基本尺 寸LXB=59X16m,基本埋深d=5m,基底附加压力p〇=350kpa,压缩成计算深度zn取 18.0m,经计算地基沉降量s=28.5〜34.6cm。不不大于规范规定,故对高层建筑应进行 地基解决后,方可修建该拟建物。
9. 地基与基本方案
依照拟建建筑物类型、基本埋深、土层分布及土物理力学性质,对地基基 础方案建议如下:
9.1 34层高层建筑
拟建场地属于中软场地土,重要持力层为第③层粉土层,地基承载力特性值fak 仅有130kPa,远不能满足设计规定,本地区软弱地基土建造大面积34层高层建筑尚 缺成熟地基解决经验。根据本地区和国内类似场地建筑经验,推荐地基基本方案 如下:
(1) CFG粧复合地基解决办法:
釆用粧径400mm,粧间距1.0〜l.ini,粧长17.0〜18.0m,粧端持力层可选取第 i疆岩土工程勘察设计研究院有限公司
勘察甲级300600
⑤层圆砾层,粧身混凝土强度级别C30。解决后地基承载力特性值可选380〜400kPa。 基本形式建议采用筏板基本。
评价:
/
a. 本地区已有少数几例32层高层建筑物CFG粧解决经验,解决后fak=350〜 400kPa,变形模量E0=30MPa,基床反力系数Kv=40000kN/m3。
b. 考虑到第③层粉土层中存在③-1粉质粘土软弱夹层及④-1粉细砂夹层,CFG 粧施工中会浮现混凝土串孔、缩颈及某些CFG粧自沉现象,CFG粧混凝土用量应考虑 较大充盈系数。
c. 本办法地区经验较多,设备较充分,地基解决造价适中,无环境噪音。
(2) 静压预制粧复合地基解决办法:
可采用粧径400醒,粧间距1.2m,粧长16. 0〜17. 0m,粧端持力层可选取第⑤层 圆砾层。解决后地基承载力特性值可选4〇bkPa,,变形模量E0=35MPa,基床反力系 数Kv=45000kN/m3。基本形式建议采用筏板基本。
评价:
a. 预制粧施工中粧完整性高,不存在串孔、缩颈等质量缺陷。
b. 预制粧在乌鲁木齐甘泉堡工业园区多项工业建筑中得到应用。
c. 静压预制粧设备较少,预制粧制导致本较高,故地基解决造价较高。
(3) 粧筏基本:
可采用钻孔灌注粧深基本方案,粧径lCK)0mm,粧端嵌入第⑤层圆砾层不少于 2.0m,釆用摩擦端承粧类型,粧长18.0〜20.0m,粧身混凝土强度级别C35。粧顶伸 入筏板基本形成粧筏基本。
评价:
a. 粧筏基本类型是一种安全可靠地基本类型,特别在抗震稳定性方面更具稳定
mm
采用CFG粧各层土侧阻力特性值及粧端端阻力特性值见表12:
b. 施工设备重要为旋挖钻机,本地设备较多,施工经验较多。对软土孔底残渣
CFG桩设计参数 表12
土层名称及编号
^ (KPa)
MKPa)
②粉土 ft4
55 '
\
③粉土 认〆?
45
\
③-1粉质粘土
35
\
④粉土y
65
850
④-1粉细砂
65
950
⑤圆石乐
120
2500.
⑤-1中粗砂
65
1500
⑤-2粉土
60
1500
埋深18.8-25.7m如下第⑤层圆砾层分布较均匀,厚度大,可作为复合地基粧端持力层。
12
可采用灌注粧后压浆办法改进。 、
c. 重要缺陷地基基本造价较高。
9.2商业建筑及幼儿园建筑
拟建商业建筑(2F)及幼儿园(3F)为浅埋条形或独立柱基本,不带地下室, 基本可釆用天然地基方案。建议以第②层粉土作基本持力层,地基承载力特性值可 按fak=140kPa,压缩模量Es=7. OMPa进行设计。
9.3地下车库
拟建地下车库为框架构造,筏板(独立柱)基本,基本埋深约-6. 5m。建议采用 天然地基方案,基本放置于第③层粉土层上,由于存在③-1粉质粘土软弱夹层,地 基承载力特性值综合按fak=120kPa,压缩模量Es=6.0MPa进行设计。局部软弱夹层 可清除或作局部换填碾压解决。
依照《建筑地基解决技术规范》(JGJ79-),通过技术与经济分析比较, 可采用水泥粉煤灰碎石粧(CFG粧),其长处是,最大限度运用了原土,无振动、无噪音、无污染,造价低、承载力高、节约工程造价。单桩竖向承载力特性值应通 过现场载荷实验拟定。初步设计可按《建筑地基解决技术规范》式(9.2.6)估算。
■Ra = Qsih + Qp^P
iA
(9.2.6)式中:
Up一_周长(m);
〃一粧长范畴内所划分土层数;
心一粧周第i层土侧阻力特性值(KPa);
&一粧周第i层土粧端端阻力特性值(KPa);
、一粧截面积(m2);
^一粧长范畴内第i层厚度(m)。
工程粧施工前应先进行单粧静载荷实验,单粧竖向承载力设计值应依照静载荷 实验拟定。
10. 基坑工程及基坑降水工程和浮设计问题
10.1基坑工程
在拟建建筑预测基坑深度范畴内,上部重要为粉土(局部有为粉砂或粉质粘 土薄层状),土质极不均匀,粉土均属非稳定土,基坑开挖时应按如下规定进行 放坡解决:
(1) 对于高层建筑:基本埋深-5.0m,依照现场地质条件,可按1:0.75进行放 坡开挖;
当周边既有建筑或道路相距较近(<l〇.〇m),不具备放坡条件时,建议进行边 坡支护,可依照详细状况采用土钉墙或护坡粧等支护方案。
(2) 地下车库:由于地库基本埋深-6.5m,与相邻高层建筑较近,且基坑降水 会对相邻建筑产生不利影响,故地库规划设计应考虑此不利影响,基坑开挖应有专 项基坑支护方案及降水方案,并经专家评审后方案可实行。
10.2基坑降水
拟建场地地下水埋深较浅,可釆取如下降水办法;
土层
承载力特性值 f(lk (KPa)
压缩模量Es (MPa)
K (kN/m3)
粘聚力 c (kPa)
内摩擦角cj>
o
②粉土
140
9.0
15000
20.5
20.8
③粉土
130
7.5
1
16.5
17.5
③_1粉质粘土
100
5.8
\
20.5
17.8
④粉土
160
12
0
22.0
19.5
④-1粉细砂
170
E〇=12
\
\
28.0
⑤圆硕
300
E〇=35
40000
\
38.0
⑤-1中粗砂
180
E〇=13
\
\
35.0
⑤-2粉土
180
14
\
25.0
26.0
① 釆取明沟排水法降水。
② 明沟排水+集水井,即在基坑内设立排水沟,并通到基坑外集水井,将基 坑内水通过排水沟排至积水井内,运用抽水设备将集水井内水抽排走,而达到 疏千基坑内地下水目。
③ 可釆用轻型井点降水法。依照本地经验,粉土层渗入系数K=4. 0-6. OX KTiti/s。 10.3抗浮设计问题
地下建筑
展开阅读全文
