临时安全用电专项方案.doc

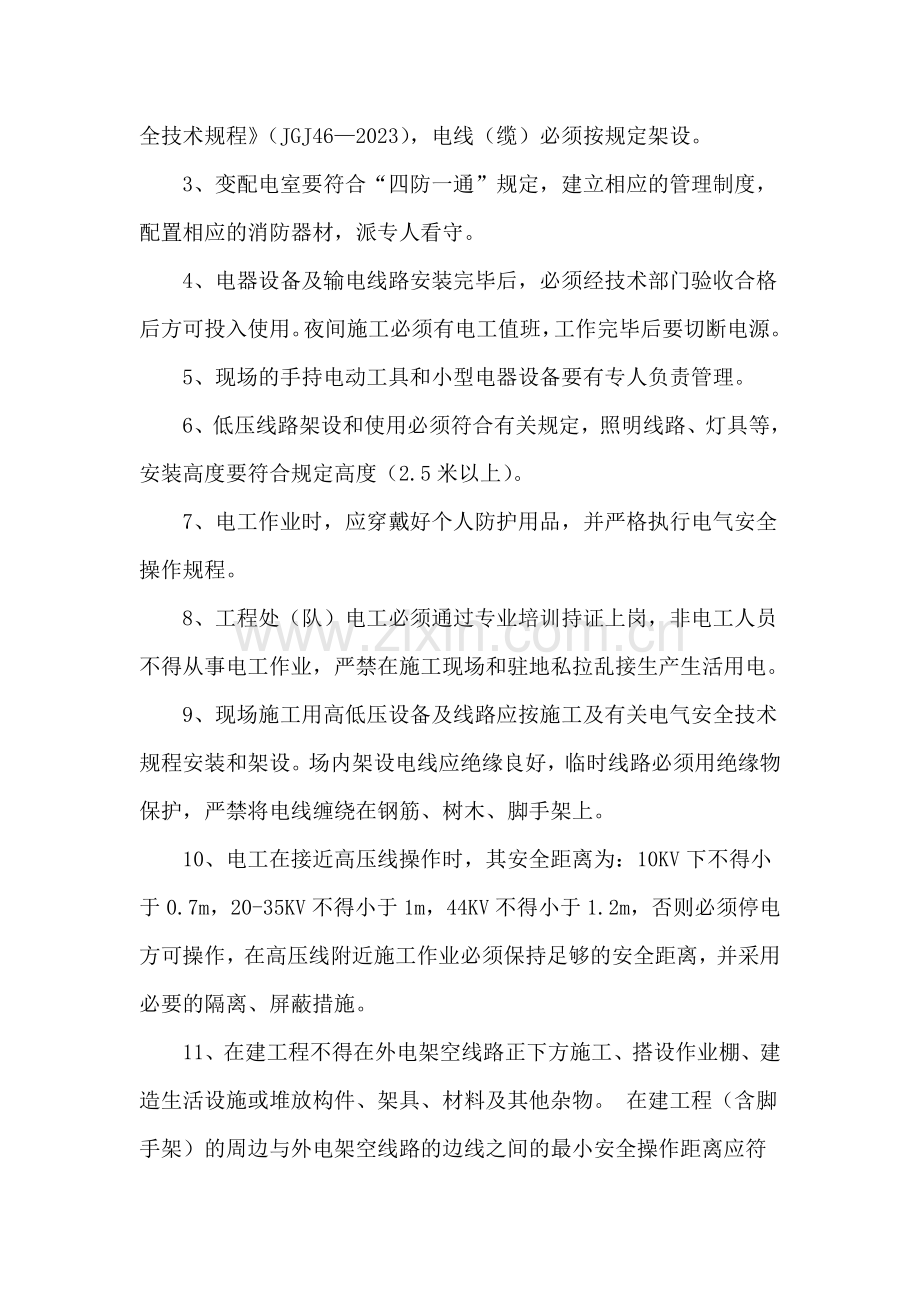

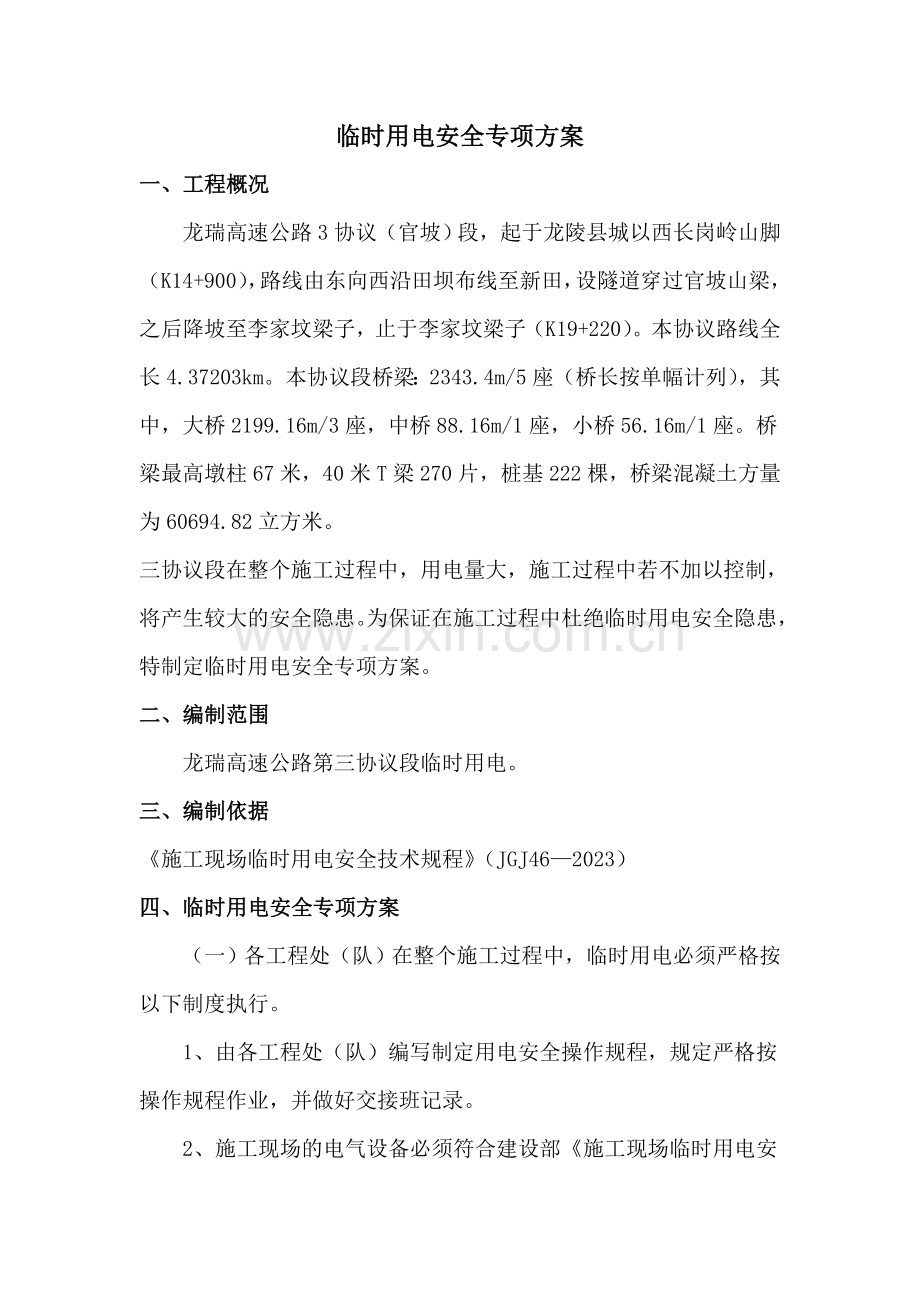

临时用电安全专项方案一、 工程概况龙瑞高速公路3协议（官坡）段，起于龙陵县城以西长岗岭山脚（K14+900），路线由东向西沿田坝布线至新田，设隧道穿过官坡山梁，之后降坡至李家坟梁子，止于李家坟梁子（K19+220）。本协议路线全长4.37203km。本协议段桥梁：2343.4m/5座（桥长按单幅计列），其中，大桥2199.16m/3座，中桥88.16m/1座，小桥56.16m/1座。桥梁最高墩柱67米，40米T梁270片，桩基222棵，桥梁混凝土方量为60694.82立方米。三协议段在整个施工过程中，用电量大，施工过程中若不加以控制，将产生较大的安全隐患。为保证在施工过程中杜绝临时用电安全隐患，特制定临时用电安全专项方案。二、编制范围龙瑞高速公路第三协议段临时用电。三、编制依据施工现场临时用电安全技术规程（JGJ462023）四、临时用电安全专项方案（一）各工程处（队）在整个施工过程中，临时用电必须严格按以下制度执行。1、由各工程处（队）编写制定用电安全操作规程，规定严格按操作规程作业，并做好交接班记录。2、施工现场的电气设备必须符合建设部施工现场临时用电安全技术规程（JGJ462023），电线（缆）必须按规定架设。3、变配电室要符合“四防一通”规定，建立相应的管理制度，配置相应的消防器材，派专人看守。4、电器设备及输电线路安装完毕后，必须经技术部门验收合格后方可投入使用。夜间施工必须有电工值班，工作完毕后要切断电源。5、现场的手持电动工具和小型电器设备要有专人负责管理。6、低压线路架设和使用必须符合有关规定，照明线路、灯具等，安装高度要符合规定高度（2.5米以上）。7、电工作业时，应穿戴好个人防护用品，并严格执行电气安全操作规程。8、工程处（队）电工必须通过专业培训持证上岗，非电工人员不得从事电工作业，严禁在施工现场和驻地私拉乱接生产生活用电。9、现场施工用高低压设备及线路应按施工及有关电气安全技术规程安装和架设。场内架设电线应绝缘良好，临时线路必须用绝缘物保护，严禁将电线缠绕在钢筋、树木、脚手架上。10、电工在接近高压线操作时，其安全距离为：10KV下不得小于0.7m，20-35KV不得小于1m，44KV不得小于1.2m，否则必须停电方可操作，在高压线附近施工作业必须保持足够的安全距离，并采用必要的隔离、屏蔽措施。11、在建工程不得在外电架空线路正下方施工、搭设作业棚、建造生活设施或堆放构件、架具、材料及其他杂物。 在建工程（含脚手架）的周边与外电架空线路的边线之间的最小安全操作距离应符合有关规定。施工现场的机动车道与外电架空线路交叉时，架空线路的最的最低点与路面的最小垂直距离应符合有关规定。起重机严禁越过无防护设施的外电架空线路作业。在外电架空线路附近吊装时，起重机的任何部位或被吊物边沿在最大偏斜时与架空线路边线的最小安全距离应符合有关规定。架设防护设施时，必须经有关部门批准，采用线路临时停电或其他安全可靠的安全技术措施，并应有电气工程技术人员和专职安全人员监护。防护设施应坚固、稳定，且对外电线路的隔离防护应达成IP30级。施工现场开挖沟槽边沿与外电埋地电缆沟槽边沿之间的距离不得小于50cm。12、施工现场用电，各种电器设备须配备专用开关，室外使用的开关，插座应外加防水箱并加锁，在操作处加设绝缘垫层。13、在三相四线制中性接点，接地供电系统中，电器设备的金属外壳应接零保护；在非三相四线供电系统中，电气设备外壳应接地保护，其接地电阻应大于4，并不得在同一供电系统上有的接地、有的接零。14、各种电气设备的检查维修，一般应停电作业；如必须带电作业时应有可靠的安全措施并派专人监护。在外电架空线路附近开挖沟槽时，必须会同有关部门采用加固措施，防止外电架空线路电杆倾斜、悬倒。15、工地安装现场变压器必须符合电业部门的规定，并有专人管理，施工用电要尽量保持三相平衡。非电工人员严禁接近带电设备。16、施工现场变配电设备处，必配有灭火器材和高压安全用品，非电工人员严禁接近带电设备。17、使用高温灯具要防止失火，其与易燃物的距离不得小于1m，一般电灯泡距易燃物不得小于50cm。18、移动式电气机具设备应用橡胶电缆线供电，并经常注意理顺；跨越道路时，应埋在地下或做穿管保护；手持式电动工具应设立有效的防漏保护器。19、电气设备检修应在切断电源，设好防护后进行，并在开关处设立警示标牌，工作完毕后方可拆除；如需做送电实验，必须认真检查，并与有关部门联系后方可进行。20、大型桥梁施工现场和预制场地，应配自备电源，以免因电网停电之间，导致工程损失或发生事故。自备电源和电网，要有联锁保护装置。（二）安全用电组织措施1、项目部设有专人管理临时用电施工组织设计、用电技术档案。2、有专有负责对临时用电系统进行检测及技术交底。3、项目部设有两名专职电工对电气设备进行维修、保养、设专人对配电系统进行定期检查并做好检查记录。4、按建筑施工安全检查标准进行检查评估。发现问题及时解决。5、贯彻安全责任制，对临时用电系统分块、分机贯彻到人。并将负责电工姓名 标注在配电箱上。6、加强安全教育、安全培训的力度，严禁无证上岗。7、工程竣工后，临时用电的拆除工作必须由专职电工完毕，严禁其别人员随意拆除供电装置。严禁带电拆除临时用电系统或供配电装置，拆除时必须由项目部安全员、临时用电管理人员到场检查后，方可进行拆除作业。（三）防火措施1、根据设备用电量对的选择导线截面。2、严格执行变压器的运营检修措施制度，现场中的电动机严禁超载使用，电机周边无易燃物，发现问题及时解决，保证设备正常运营。3、施工现场严禁使用电炉，使用碘钨灯时，灯与易燃物间距要大于300mm。4、使用电焊机时要执行动火证制度，并有人监护，施焊周边不能存在易然物体，齐备防火设备，电焊机要放在通风良好的地方。5、施工现场的高大设备和有也许产生静电的电气设备要做好防雷接地和防静电接地，以免雷电和静电火花引起火灾。6、存放易燃气体、易燃物的仓库的照明一定要采用防爆型，导线敷设、灯具安装、导线与设备连接应满足有关规定的规定。7、施工现场应建立防火检查制度，强化电气防火领导体制，建立电气防火队伍。8、扑灭电气火灾注意事项：（1）迅速切断电源，以防止扑救过程中导致触电，以免事态扩大。（2）当电源因其他因素不能切断时，一方面派人去供电端拉闸，另一方面灭火时，人体个部位与带电体要保持一定安全距离，必须穿戴绝缘用品。（3）扑灭火灾时，要用绝缘性能好的灭火剂进行扑救。9、在施工现场易发生火灾事故地点附近应放置灭火器、砂箱等灭火器材。五、施工用电及防护措施 施工现场临时动力供电采用（TN-S系统）三相四线制，其中三根为相线一根为工作零线。三级配电三级保护、总配箱漏电保护器，开关箱漏电保护器，配电箱所有采用国家标准的铁质配电箱。每个箱均设有隔离电源开关，总配箱与开关箱漏电应灵敏可靠，其额定漏电动作电流不大于30mA，漏电动作时间应小于0.1S，同时作为二级漏电保护器应具有分段分级保护功能。PE线为黄绿双色多股铜蕊线作为保护零线，在线路中不得通过各电箱中的隔离开关及漏电保护器作工作零线用。实行一机一闸一漏一开关箱一锁原则。所有室外线路用线均采用绝缘电缆。1、施工用电设备总容量计划施工机具总容量为4205kw，见用电设备清单（附后）2、导线选择：根据用电总功率计算得出选择导线。一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量28A；4平方毫米铜电源线的安全载流量35A ；6平方毫米铜电源线的安全载流量48A ；10平方毫米铜电源线的安全载流量65A；16平方毫米铜电源线的安全载流量91A ；25平方毫米铜电源线的安全载流量120A；假如是铝线，线径要取铜线的1.5-2倍。假如铜线电流小于28A，按每平方毫米10A来取肯定安全。假如铜线电流大于120A，按每平方毫米5A来取；10米内，导线电流密度6A/平方毫米比较合适，10-50米，3A/平方毫米,50-200米，2A/平方毫米，500米以上要小于1A/平方毫米。从这个角度，假如不是很远的情况下，可以选择4平方铜线或者6平方铝线。 导线的阻抗与其长度成正比，与其线径成反比。请在使用电源时，特别注意输入与输出导线的线材与线径问题。以防止电流过大使导线过热而导致事故。导线线径一般按如下公式计算：铜线： S= IL / 54.4*U 铝线： S= IL / 34*U式中：I导线中通过的最大电流（A）L导线的长度（M）U充许的电源降（V）S导线的截面积（MM2）3、基本供电系统为保证生产设备及生活用电的正常和安全，配电系统设立总配电箱、分派电箱、开关箱，实行三级配电。各施工场合的生活区、实验室、拌和楼、仓库架设符合规定的配电箱、开关箱。总配电箱设立在靠近电源的地方，装设在干燥、通风、常温、灰尘少、潮气少、振动少、无腐蚀介质、易燃易爆物及道路畅通的地方；并装设漏电保护器，还符合下列规定：JGJ46-2023 7.1) 配电箱、开关箱周边有足够2人同时工作的空间和通道，不堆放任何妨碍操作、维修的物品。 配电箱的电器安装板上必须分设N线端子板和PE线端子板。N线端子板必须与金属电器安装板绝缘；PE线端子板必须与金属电器安装板做电气连接。进出线中的N线必须通过N线端子板连接；PE线必须通过PE线端子板连接。 配电箱、开关箱应有防雨、防尘措施，安装位置周边不得有杂物，便于杂物，便于操作。 所有配电箱、开关箱应定期检查，对配电箱、开关箱进行检查和检修时维修人员必须是专业电工，必须将前一级相应的电源开关分闸断电，并应悬挂“严禁合闸，有人工作”的停电标志牌，停送电必须专人负责，严禁带电操作。 所有配电箱、开关箱在使用过程中必须按照下述操作顺序。A送电操作顺序：总配电箱分派电箱开关箱B停电操作顺序：开关箱分派电箱总配电箱但出现电气故障的紧急情况除外。 施工现场停止作业1小时以上，应将动力开关箱断电上锁。 配电箱、开关箱内不得放置任何杂物，并应经常保持整洁。 配电箱、开关箱内不得挂接其他临时用电设备；进线和出线口应设在箱体的下底面，严禁设在箱体的上顶面、侧面或门处；左进右出，严禁与金属和强腐蚀性介质接触。 配电箱、开关箱应装设端正、牢固，移动式配电箱应装设在牢固的支架上，固定基础配电箱、开关箱的下底距地面或操作平台的垂直距离大于0.6m，小于1.5m 。 配电箱、开关箱内的各种电气设备必须紧固在电器安装板上，不得有破损电器或不合格电器，不得歪斜松动。 配电箱、开关箱内工作零线应通过接线端子板连接，并应与保护零线接线端子分设；配电箱、开关箱内应采用绝缘导线，接头不得松动，不得有外露带电部分。 配电箱、柜应装设电源隔离开关及短路、过载、漏电保护电器。电源隔离开关分断时应有明显可见分断点。 配电箱、柜应编号，并应有用途标记。2）整个施工场地、生活区都按规定用足够大小的电缆线或护套线。电线均穿管或架空敷设。架空线采用绝缘导线，架设在专用电杆上，严禁架设在树木、脚手架及其他设施上。架空线导线截面的选择应符合下列规定：（JGJ46-2023 7.1） 导线中的计算负荷电流不大于其长期连续负荷允许载流量。 线路未端电压偏移不大于其额定电压的5% 三相五线制线路的N线和PE线截面不小于相线截面的50%，单相线路的零线截面与相线截面相同。六、用电风险及分析现场临时用电也许存在以下风险：触电，火灾，电弧灼伤。以上风险的因素在于：1、从业人员在用电施工时未能遵守相关的用电操作规程和安全技术措施，安全思想意识薄弱等；2、再者所选用的用电设备、设施不符合相关标准、规范规定；3、电线老化、破损、搭接在铁质器件上，变电箱未加锁没有接地保护装置或使用不妥等引起触电；4、用电器超过额定功率及人为因素引起漏电引起火灾；5、焊接班作业人员未佩戴防护用品或使用不妥，以致电弧灼伤。七、重要劳动力计划及应急救援预案 （一）目的为了贯彻实行“安全第一，防止为主”的安全方针，应根据危险性较大工程的现场环境、设计规定及施工方法等工程特点进行危险源辨识与分析，以及采用相应的防止措施及救援方案，提高整个项目部对事故的整体应急能力，保证发生意外事故时能有序的应急指挥，有效的保护员工的生命、公司财产的安全、保护生态环境和资源、把事故减少到最小限度，特制定本预案。（二）应急领导小组危险性较大模工程施工前应成立专门的应急领导小组，来保证发生意外事故时能有序的应急指挥。项目部安全领导小组机构：应急救援工作领导小组名单： 组 长：李继强（项目经理） 副 组 长：黄建明（项目常务副经理） 漆泰生 (项目总工程师) 办公 室 主任：黄建明（项目常务副经理） 办公室副主任：谢开木（项目安技员） 组 员：技术质量部：彭建国 实验室主任：钟继金 财务材料部：梁海兰质检部: 张平 协议部: 尹丽琼下 设：通讯联络组组长梁海兰、后勤保障组组长尹丽琼、救援抢险组组长韦正林、医疗救护组和治安保卫组组长谢开木。（三）应急领导小组职责1、事故现场抢险组人员组成：由项目部安全负责人任组长，作业队负责人、专业工长等相关人员组成。2、事故现场救护组人员组成：由项目部领导任组长，相关人员组成。3、事故现场保护组人员组成：由项目部骨干任组长，现场保安人员组成。4、事故现场通讯组人员组成：由项目部行政负责人任组长、现场其他应急小组负责人组成。 领导各单位应急小组的培训和演习工作，提高其应变能力。 当施工现场发生突发事件时，负责救险的人员、器材、车辆、通讯联络和组织指挥协调。 负责配备好各种应急物资和消防器材、救生设备和其他应急设备。、发生事故要及时赶到现场组织指挥，控制事故的扩大和连续发生，并迅速向上级机构报告。、负责组织抢险、疏散、救助及通信联络。、组织应急检查，保证现场道路畅通，对危险性大的施工项目应与本地医院取得联系，做好救护准备。（四）应急反映预案（1）事故报告程序事故发生后，作业人员、班组长、现场负责人、项目部安全主管领导应逐级上报，并联络报警，组织急救。（2）人身伤害事故解决当发生如高空坠落、被高空坠物击中、中毒窒息和机具伤人等而导致人身伤害时：、向项目部报告。、应立即排除其他隐患，防止救援人员遭到伤害。、积极进行伤员抢救。、做好死亡者的善后工作，对其家属进行抚恤。（3）应急培训和演练应急反映组织和预案拟定后，施工单位应急组长组织所有应急人员进行应急培训。组长按照有关预案进行分项演练，对演练效果进行评价，根据评价结果进行完善。在确认险情和事故处置妥当后，应急反映小组应进行现场拍照、绘图，收集证据，保存物证。经业主、监理单位批准后，清理现场恢复生产。在事故解决后，将所有调查资料分别报送业主、监理单位和有关安全管理部门。（4）应急通信联络碰到紧急情况要一方面向项目部报告。项目部运用电话或传真向上级部门报告并采用相应救援措施。各施工班组应制定具体的应急反映计划，列明各营地及相关人员通讯联系方式，并在施工现场、营地的显要位置张贴，以便紧急情况下使用。 云南路桥股份有限公司 龙瑞高速公路第三协议项目经理部 七月十日
