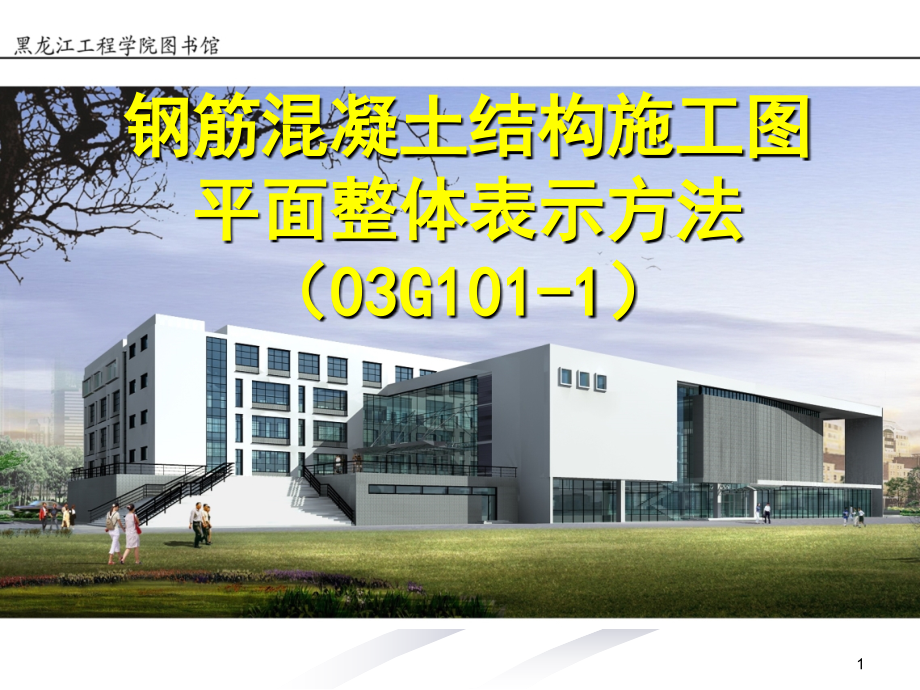

,*,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,钢筋混凝土结构施工图平面整体表示方法（03,G101-1）,1,第一节 概述,建筑设计的内容：,建筑设计,结构设计,设备设计,建筑施工图,结构施工图,2,新华社上海分社业务楼,建筑平面施工图,3,建筑剖面施工图,4,施工现场,5,截面配筋,6,梁平法施工图,7,平法标注图集,8,第,2,节 梁平法施工图制图,规则,一、梁平法施工图的表示方法,梁平法施工图系在梁平面布置图上采用,平面注写方式,或,截面注写方式,表达。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,9,二、平面注写方式,在梁平面布置图上，分别在不同编号的梁中各选一根梁，在其上注写截面尺寸和配筋具体数值的方式来表达梁平法施工图。,平面注写包括,集中标注,与,原位标注,，集中标注表达梁的通用数值，原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。,施工时，原位标注取值优先。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,10,梁平面注写方式示例：,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,11,（一）梁集中标注,梁集中标注的内容，有五项必注值及一项选注值（集中标注可以从梁的任意一跨引出）：,必注值：,梁编号：该项为必注值,梁截面尺寸,梁箍筋,梁上部通长筋或架立筋配置,梁侧面纵向构造钢筋或受扭钢筋配置,选注值：,梁顶面标高高差,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,12,1.梁编号,梁 类 型,代号,序号,跨数及是否带有悬挑,楼层框架梁,屋面框架梁,框 支 梁,非 框 架 梁,悬 挑 梁,井 字 梁,KL,WKL,KZL,L,XL,JZL,XX,XX,XX,XX,XX,XX,(,XX)、(XXA)、(XXB),(XX)、(XXA)、(XXB),(XX)、(XXA)、(XXB),(XX)、(XXA)、(XXB),(XX)、(XXA)、(XXB),注：,(XXA),为一端有悬挑，,(XXB),为两端有悬挑，悬挑不计入跨数。,例：,KL1,(,5A,):,KZL2,(,3B,):,表示第1号框架梁，5跨，一端有悬挑。,表示第2号框支梁，3跨，两端有悬挑。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,13,2.梁截面尺寸,当为等截面梁时，用,b,h,表示；当为加腋梁时，用,b,h,YC,1,C,2,表示，其中,C,1,为腋长，,C,2,为腋高。,当有悬挑梁且根部和端部的高度不同时，用斜线分隔根部与端部的高度值，即,b,h,1,h,2,。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,14,3.梁箍筋,包括钢筋级别、直径、加密区与非加密区间距及肢数。,箍筋加密区与非加密区的不同间距及肢数需用斜线,“,”,分隔；当梁箍筋为同一种间距及肢数时，则不需用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。,例：,10100200,(,2,):,10100,(,4,),200,(,2,):,表示箍筋为,HPB235,级钢筋，直径,10,，,加密区间距为,100,，非加密区间距为,200,，均为两肢箍。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,15,4.梁上部通长筋或架立筋配置,所注规格与根数应根据结构受力要求及箍筋肢数等构造要求而定。当同排纵筋中既有通长筋又有架立筋时，应用加号,“,+,”,将通长筋和架立筋相联。注写时须将角部纵筋写在加号的前面，架立筋写在加号后面的括号内，以示不同直径及与通长筋的区别。当全部采用架立筋时，则将其写入括号内。,例：,2,20,:,2,22+,(,4,12,),:,用于双肢箍,用于六肢箍，其中,2,22,为通长筋，,4,12,为架立筋。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,16,5.梁侧面纵向构造钢筋或受扭钢筋配置,当梁腹板高度,h,w,450mm,时，须配置纵向构造钢筋，所注规格与根数应符合规范规定。此项注写值以大写字母,G,打头，接续注写设置在梁两个侧面的总配筋值，且对称配置。,当梁侧面需配置受扭纵向钢筋时，此项注写值以大写字母,N,打头，接续注写配置在梁两个侧面的总配筋值，且对称配置。,例：,G4,12,:,N6,22,:,表示梁的两个侧面共配置,4,1,2,的纵向构造钢筋，每侧各配置,2,12,。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,17,6.梁顶面标高高差,该项为选注值。,梁顶面标高高差，系指相对于结构层楼面标高的高差值。有高差时，须将其写入括号内，,无高差时不注,。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,18,（二）梁原位标注,原位标注表达梁的特殊数值。当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,19,1.梁支座上部纵筋：该部位含通长筋在内的所有纵筋,（1）当上部纵筋多于一排时，用斜线,“,”,将各排纵筋自上而下分开。,（2）当同排纵筋有两种直径时，用加号,“,+,”,将两种直径的纵筋相联，注写时将角部纵筋写在前面。,例：,6,25 42：,表示上一排纵筋为,4,25,，,下一排纵筋为,2,25,。,2,25+2,22：,表示上部有四根纵筋，,2,25,置于角部，,2,22,放在中部。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,20,（3）当梁中间支座两边的上部纵筋不同时，须在支座两边分别标注；当梁中间支座两边的上部纵筋相同时，可仅在支座的一边标注配筋值，另一边省去不注。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,21,2.梁下部纵筋,（,1,）,当下部纵筋多于一排时，用斜线“”将各排纵筋自上而下分开,。,（,2,）当同排纵筋有两种直径时，用加号,“,+,”,将两种直径的纵筋相联，注写时将角部纵筋写在前面。,例：,6,25 24：,表示上一排纵筋为,2,25,，,下一排纵筋为,4,25,，,全部伸入支座。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,22,（3）当梁下部纵筋不全部伸入支座时，将梁支座下部纵筋减少的数量写在括号内。,例：,6,25 2,（,-2,）,4：,2,25+3,22,（,-3,）,5,25：,表示上排纵筋为,2,25,，,且不伸入支座；下一排纵筋为,4,25,，,全部伸入支座。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,23,3.附加箍筋或吊筋,将其直接画在平面图中的主梁上，用线引注总配筋值（附加箍筋的肢数注在括号内），当多数附加箍筋或吊筋相同时，可在梁平法施工图上统一注明，少数与统一注明值不同时，再原位引注。,结构施工图平面整体表示方法,第,2,节 梁平法施工图制图规则,24,第三节 柱平法施工图制图规则,一、柱平法施工图的表示方法,柱平法施工图系在柱平面布置图上采用,列表注写方式,或,截面注写方式,表达。,在柱平法施工图中，应按规定注明各结构层的楼面标高、结构层高及相应的结构层号。,结构施工图平面整体表示方法,第,3,节 柱平法施工图制图规则,25,二、列表注写方式,列表注写方式，系在柱平面布置图上（一般只需采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个(有时需要选择几个)截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸(含柱截面对轴线的偏心情况)与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。,结构施工图平面整体表示方法,第,3,节 柱平法施工图制图规则,26,柱平法施工图列表注写方式,27,柱表注写内容,1.柱编号,柱编号由类型代号和序号组成，应符合下表规定：,柱 类 型,代号,序号,框 架 柱,框 支 柱,芯 柱,梁 上 柱,剪力墙上柱,KZ,KZZ,XZ,LZ,QZ,XX,XX,XX,XX,XX,结构施工图平面整体表示方法,第,3,节 柱平法施工图制图规则,28,2.注写各段柱的起止标高,自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。,结构施工图平面整体表示方法,第,3,节 柱平法施工图制图规则,29,3.注写柱截面尺寸,对于矩形柱，注写柱截面尺寸,b,h,及与轴线关系的几何参数代号,b,1,、,b,2,和,h,1,、,h,2,的具体数值，须对应于各段柱分别注写。其中,b,=,b,1,+,b,2,，,h,=,h,1,+,h,2,。,当截面的某一边收缩变化至与轴线重合或偏到轴线的另一侧时，,b,1,、,b,2,、,h,1,、,h,2,中的某项为零或为负值。,结构施工图平面整体表示方法,第,3,节 柱平法施工图制图规则,30,4.注写柱纵筋,当柱纵筋直径相同，各边根数也相同时（包括矩形柱、圆柱和芯柱），将纵筋注写在,“,全部纵筋,”,一栏中；除此之外，柱纵筋分角筋、截面,b,边中部筋和,h,边中部筋三项分别注写（对于采用对称配筋的矩形截面柱，可仅注写一侧中部筋，对称边省略不注）。,结构施工图平面整体表示方法,第,3,节 柱平法施工图制图规则,31,5.注写箍筋类型号及箍筋肢数,具体工程所设计的各种箍筋类型图以及箍筋复合的具体方式，须画在表的上部或图中的适当位置，并其上标注与表中相对应的,b,、,h,和编上类型号。,结构施工图平面整体表示方法,第,3,节 柱平法施工图制图规则,32,6.注写柱箍筋,包括钢筋级别、直径与间距。,当为抗震设计时，用斜线,“,”,区分柱端箍筋加密区与柱身非加密区长度范围内箍筋的不同间距。施工人员须根据标准构造详图的规定，在规定的几种长度值中取其最大者作为加密区长度。,当箍筋沿柱全高为一种间距时，则不使用,“,”,线。,例：,10100250,10100,结构施工图平面整体表示方法,第,3,节 柱平法施工图制图规则,33,柱平法施工图列表注写方式,34,三、截面注写方式,系在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，以直接注写截面尺寸和配筋具体数值的方式来表达柱平法施工图。,对除芯柱之外的所有柱截面按前述规定进行编号，从相同编号的柱中选择一个截面，按另一种比例原位放大绘制柱截面配筋图，并在各配筋图上继其编号后再注写截面尺寸,b,h,、,角筋或全部纵筋(当纵筋采用一种直径且能够图示清楚时)、箍筋的具体数值，以及在柱截面配筋图上标注柱截面与轴线关系,b,l,、,b,2,、,h,1,、,h,2,的具体数值。,当纵筋采用两种直径时，须再注写截面各边中部筋的具体数值（,对称配筋时，对称边省略不注,）。,结构施工图平面整体表示方法,第,3,节 柱平法施工图制图规则,35,柱平法施工图截面注写方式,36,THE,END,返回总目录,37,
