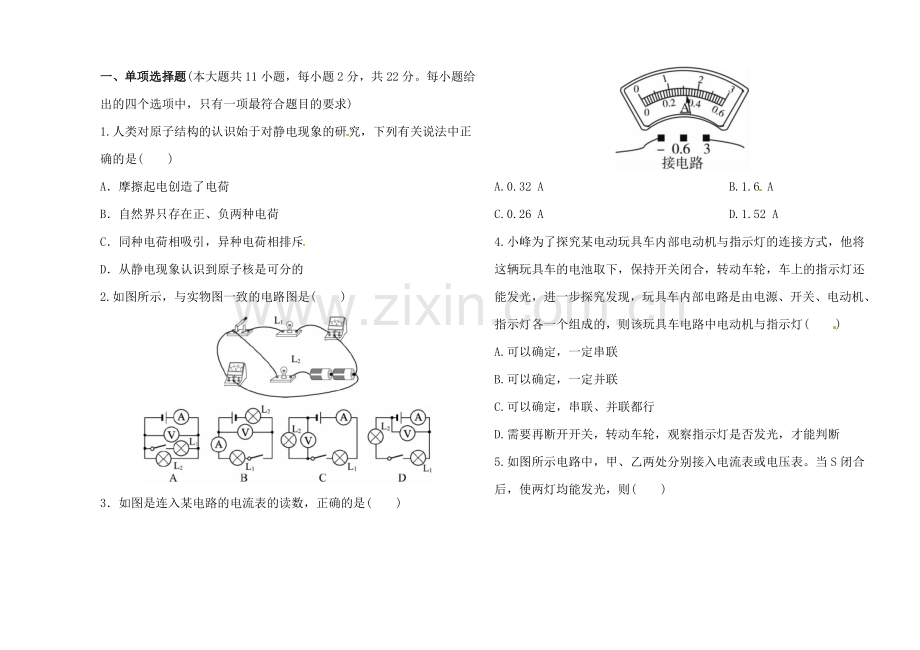

一、单项选择题(本大题共11小题，每小题2分，共22分。每小题给出的四个选项中，只有一项最符合题目的要求)
1.人类对原子结构的认识始于对静电现象的研究，下列有关说法中正确的是( )
A．摩擦起电创造了电荷
B．自然界只存在正、负两种电荷
C．同种电荷相吸引，异种电荷相排斥
D．从静电现象认识到原子核是可分的
2.如图所示，与实物图一致的电路图是( )
3．如图是连入某电路的电流表的读数，正确的是( )
A.0.32 A B.1.6 A
C.0.26 A D.1.52 A
4.小峰为了探究某电动玩具车内部电动机与指示灯的连接方式，他将这辆玩具车的电池取下，保持开关闭合，转动车轮，车上的指示灯还能发光，进一步探究发现，玩具车内部电路是由电源、开关、电动机、指示灯各一个组成的，则该玩具车电路中电动机与指示灯( )
A.可以确定，一定串联
B.可以确定，一定并联
C.可以确定，串联、并联都行
D.需要再断开开关，转动车轮，观察指示灯是否发光，才能判断

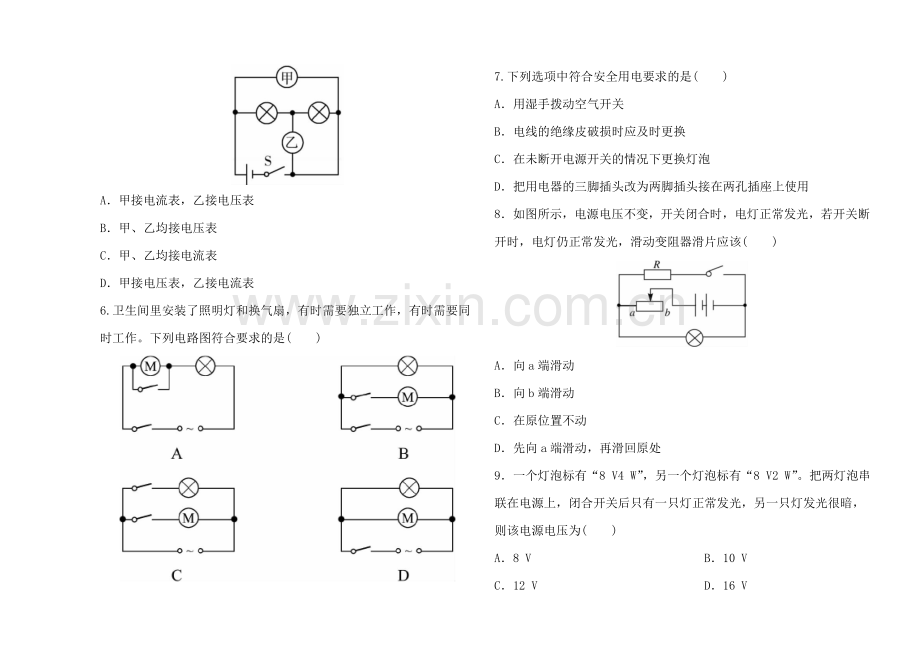

5.如图所示电路中，甲、乙两处分别接入电流表或电压表。当S闭合后，使两灯均能发光，则( )
A．甲接电流表，乙接电压表
B．甲、乙均接电压表
C．甲、乙均接电流表
D．甲接电压表，乙接电流表
6.卫生间里安装了照明灯和换气扇，有时需要独立工作，有时需要同时工作。下列电路图符合要求的是( )
7.下列选项中符合安全用电要求的是( )
A．用湿手拨动空气开关
B．电线的绝缘皮破损时应及时更换
C．在未断开电源开关的情况下更换灯泡
D．把用电器的三脚插头改为两脚插头接在两孔插座上使用
8．如图所示，电源电压不变，开关闭合时，电灯正常发光，若开关断开时，电灯仍正常发光，滑动变阻器滑片应该( )
A．向a端滑动
B．向b端滑动
C．在原位置不动
D．先向a端滑动，再滑回原处
9．一个灯泡标有“8 V4 W”，另一个灯泡标有“8 V2 W”。把两灯泡串联在电源上，闭合开关后只有一只灯正常发光，另一只灯发光很暗，则该电源电压为( )
A．8 V B．10 V
C．12 V D．16 V
10.如图所示，额定功率接近10 W的用电器是( )
A.家用电冰箱 B.节能灯
C.电压力锅 D.电视机
11.如图为一种握力计和它的工作原理图。电源电压保持不变。握力显示表是由电流表改装而成，定值电阻R2起保护电路作用，其电阻值为5 Ω，弹簧一端的滑片P在电阻R1的最上端时不施加力，移动到最下端时施加的力最大（弹簧的电阻不计）。握力计测量范围为0～300 N，电路中电流表变化范围0.1～0.6 A，则下列说法正确的是( )
A.握力300 N时电路中电流为0.6 A
B.握力计工作电路中的电源电压为3 V
C.R1连入电路阻值变化的范围是0～30 Ω
D.R2消耗的最小功率为0.5 W
二、多项选择题(本大题共4小题，每小题3分，共12分。每小题给出的四个选项中，至少有两个选项符合题目的要求)
12．如图所示，下列电路连接错误的是( )
13.小刚有一个带有开关、指示灯和多个插座的接线板，如图所示。每当接线板的插头插入家庭电路中的插座，闭合接线板上的开关时，总出现“跳闸”现象。关于“跳闸”原因和接线板中的电路连接，下列说法正确是( )
A．“跳闸”的原因是接线板中的电路发生了断路
B．“跳闸”的原因是接线板中的电路发生了短路
C．接线板上的多个插座与指示灯并联
D．接线板上的开关与指示灯串联
14．根据欧姆定律I=，下列说法正确的是( )
A．通过导体的电流越大，这段导体两端的电压就越大
B．导体两端的电压越高，这段导体的电阻就越大
C．导体两端的电压越高，通过这段导体的电流就越大
D．导体的电阻与电压成正比，与电流成反比
15．现有两个额定功率相同的用电器甲和乙，已知它们的额定电压关系是U甲＞U乙，下列说法正确的是( )
A．甲和乙的额定电流I甲<I乙
B．甲和乙电阻的关系R甲＞R乙
C．把它们串联在电路中则P甲＜P乙
D．把它们并联在电路中，则P甲＞P乙
三、非选择题(本大题共10小题，共66分)
16．（4分）为了推进“节能减排”措施，现在市场上出现了一种新型的节能灯——LED灯，李雨同学家中买了5只这样的灯，他看到灯上标有“220 V 5 W”的字样，这些灯要正常发光，需要的供电电压是________V，这些灯在家中的连接应该是________（选填“串联”或“并联”）的。
17．（4分）有些化纤布料做成的衣服穿在身上很容易脏，主要是因为化纤布料容易发生________现象而吸引细小的灰尘，该现象的本质是________的转移。
18．（4分）有一个标有“2.5 V 0.3 A”的小电灯，小红根据铭牌计算得出它的灯丝电阻是________Ω，但用欧姆表（测量电阻的仪表）测得的结果是2.5 Ω。对于这个差异，合理的解释是：金属灯丝的电阻随________而改变。
19．（4分）如图所示，闭合开关，电灯不亮，用试电笔接触D点时氖管发光，接触E点时不发光，说明D、E间________。若试电笔接触A至F各点都发光，说明___________。
20．（4分）如图，请把图中的开关S和灯泡L连在家庭电路的火线和零线之间。
21．（4分）现有电源、开关各一个，两个灯泡L1和L2，两个电流表A1和A2，导线若干。请按要求在方框内画出电路图并连接实物图。要求：
（1）灯泡L1、L2并联；
（2）开关控制整个电路；
（3）电流表A1测灯泡L1的电流；
（4）电流表A2测总电流。（导线不交叉）
22.(6分)如图是某款有加热和保温功能的电热饮水机电路原理图，机内有温控开关S0。该饮水机的部分参数已知：额定电压为220 V，加热时的总功率为880 W，保温时的功率为40 W，R1、R2为加热电阻丝。（假设它们的阻值不变）求：（计算结果若不能整除，保留一位小数）
（1）当S和S0闭合时，饮水机处在什么状态？此时电路的总电流是多大？
（2）在加热状态下，电阻丝R的阻值为多少？
（3）傍晚用电高峰期，若实际电压只有200 V时，饮水机加热的实际总功率是多大？
X K B 1.C O M
23.（8分）几千年来中国的厨艺最讲究的就是“火候”。现在市场上流行如图所示的新型电饭锅，采用“聪明火”技术，电脑智能控温、控压，智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感，其简化电路如图甲所示。R1和R2均为电热丝，S1是自动控制开关。把电饭锅接入220 V电路中，用电饭锅的“聪明火”煮米饭，电饭锅工作时的电流随时间变化的图像如图乙所示。求：
（1）电热丝R2的阻值（计算结果保留一位小数）；
（2）这个电饭锅在0～15 min内把质量为1.1 kg的米饭由20 ℃加热到100 ℃，求电饭锅在这段时间内加热的效率。
［c米饭=4.2×103 J/(kg·℃)］w w w .x k b 1.c o m
24.(14分)小明用如图甲所示的电路探究“通过导体的电流跟导体两端电压的关系”。
（1）要求滑动变阻器滑片向右移动时，电流表示数减小，请用笔画线代替导线，继续完成图乙中实验电路的连接。
（2）小明按要求正确连接电路后，闭合开关，发现电压表指针偏转到满刻度的位置，其原因可能是_________________________________
___________________________________（只需写出一种可能）。
（3）小明在实验中通过调节滑动变阻器滑片，测出通过电阻R的不同电流和对应的电压值如下表所示：
小明在本次实验中所用电阻R的阻值为________Ω；通过分析上表数据可以得到的初步结论是__________________________________
________________________________________________________。
（4）仅通过一个电阻探究得出的结论是否可靠呢？为了避免偶然性，小明接下来的操作应该是___________________________________
_________________________________________________________。
（5）如果将实验电路中的电阻R更换成一个额定电压为3.8 V，阻值约为10 Ω的小灯泡，进行“测量小灯泡的额定电功率”的实验，则对实验电路还须进行的改动是__________________________________。
25．（14分）用图1所示的器材做“测定小灯泡的额定功率”的实验，小灯泡上标有“2.5 V”的字样。
（1）请根据所示电路图的原理将实物图连接起来；
（2）正确连接好电路后，闭合开关，发现小灯泡两端的电压只有2 V，这时应调节滑动变阻器的滑片向________移动（如实物图），使电压表的读数为________V，灯泡才能正常发光。若此时电流表的读数如图2所示，其示数为________A，则小灯泡的额定功率是__________W；
（3）若电源电压为6 V，滑动变阻器有“10 Ω 1.5 A”和“20 Ω1 A”两种规格，则本实验中应选用规格为_________的滑动变阻器。
参考答案
1.B 2.B 3.B 4.B 5.B 6.C 7.B 8.B
9.C 10.B 11.B
12.ACD 13.BCD 14.AC 15.AB
16.220 并联
17.摩擦起电 电荷
18.8.3 温度
19.断路 进户零线断路
20.如图所示
21.如图所示
22.解：（1）当开关S、S0闭合时，两电阻并联，电路中的总电阻最小，则可知，电热饮水机处于加热状态，此时电路的总电流为：
;
(2)饮水机保温时电路为R2的简单电路，
由可知，电阻R2的阻值为：
，
饮水机加热时两电阻并联，由可得，电路中的总电阻为:w w w .x k b 1.c o m
,
，即 ，
解得，R1≈57.6 Ω；
（3）当电路两端电压为200 V时，饮水机加热状态的实际功率为：
。
答：（1）S和S0闭合时，饮水机处在加热状态；此时电路的总电流为4 A；
（2）在加热状态下，电阻丝R的阻值为57.6 Ω;
(3)傍晚用电高峰期，饮水机加热的总功率为727.3 W。
23.解：（1）当开关S闭合时，电路中只有R2工作，从图乙可知通过R2的电流I=3 A，根据可得R2的阻值为：
;
（2）米饭吸收的热量为：
Q=cmΔt=4.2×103 J/(kg·℃)×1.1 kg×(100 ℃-20 ℃)=3.696×105 J,
0～15 min消耗的电能为：
W总=W1+W2=UI1t1+UI2t2=220 V×3 A×10×60 s+220 V×2 A×5×60 s=5.28×105 J,
电饭锅加热效率为：
。
答：（1）R2的阻值为73.3 Ω；
（2）加热效率为70％。
24.如图所示
（2）变阻器的滑片在最小值处
（3）5 电阻一定时，通过导体的电流跟这段导体两端的电压成正比
（4）更换定值电阻，重复实验
（5）增加一节电池，并将电压表的量程改为0～15 V
25.（1）如图所示
（2）C 2.5 0.3 0.75
(3) “20 Ω 1 A”
