室内工程制图.ppt

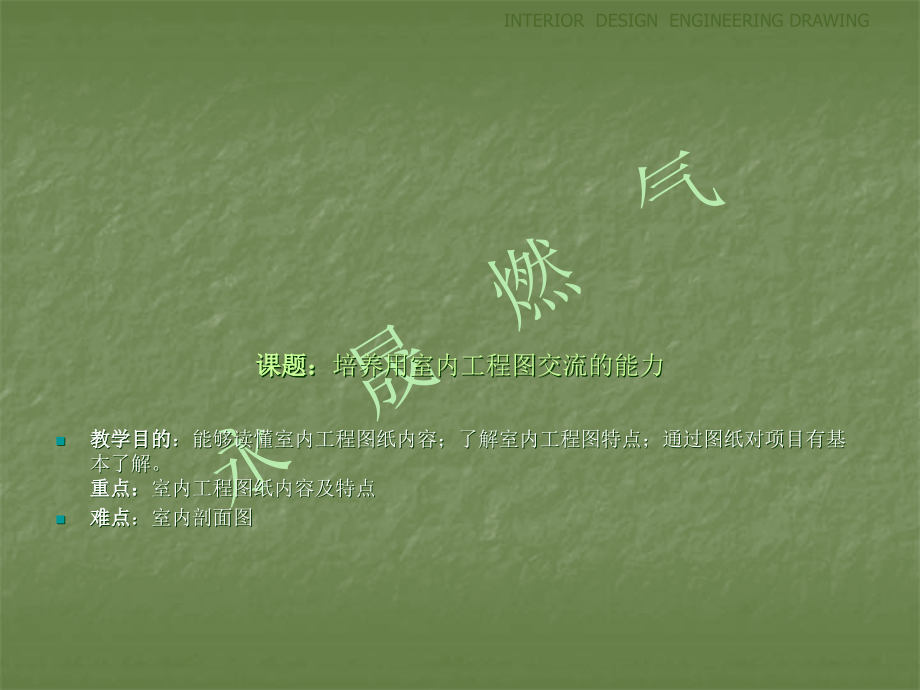

单击此处编辑母版标题样式,单击此处编辑母版文本样式,第二级,第三级,第四级,第五级,*,永 晟 燃 气,第三章 室内工程制图,-,（室内设计识图能力）,INTERIOR DESIGN ENGINEERING DRAWING,（主讲人：吴倩 学时：,4,学时）,INTERIOR DESIGN ENGINEERING DRAWING,课题：,培养用室内工程图交流的能力,教学目的,：能够读懂室内工程图纸内容；了解室内工程图特点；通过图纸对项目有基本了解。,重点：,室内工程图纸内容及特点,难点,：室内剖面图,第一节、概述与室内平面图（,1,学时）,一，概述,（一）室内工程图内容,室内设计表现内容中的,平面图,、,顶面图,、,立面图,和,详图,即室内装饰施工图（工程图）是设计者进行室内设计表达的深化阶段及最终阶段，更是指导室内装饰施工的重要依据。,室内装饰施工图属于建筑装饰设计范围，在图样标题栏的图别中简称,“,装施,”,或,“,饰施,”,。,（二）室内工程图线型设置,了解和掌握室内工程图的线型设置，不仅是绘制图纸的需要，同时可以看懂别人的图纸。,为了让学生清晰明确了解室内设计对线型基本要求,INTERIOR DESIGN ENGINEERING DRAWING,二 室内平面图,（一）平面布置图,1,、假设平行于地面，有个水平平面剖切了房间，详细表达出该部分剖切线以下的平面空间布置内容及关系。,2,、表达出隔墙、固定家具、固定构件、活动家具、窗帘等。,3,、表达出各空间详细的功能内容、文字注释。,4,、表达出活动家具及陈设品图例，可以表达出电脑、电话等。,5,、注明装修地坪的标高，这里的标高为相对标高。,6,、注明本部分的建筑轴号及轴线尺寸。,INTERIOR DESIGN ENGINEERING DRAWING,INTERIOR DESIGN ENGINEERING DRAWING,（二）立面索引图,1,、,详细表达出,剖切线以下,的平面空间布置内容及关系。,2,、,表达出隔墙，隔断，固定构件，固定家具，窗帘等。,3,、,详图表达出各立面。剖立面的,索引号,和,剖切号,，表达出平面中需要被索引部分的详图号。,4,、,表达出地坪的,标高关系,5,、,注明,轴号及轴线尺寸,。,6,、,不表示,任何活动家具、灯具、陈设品等。,为表示室内立面图在平面图上的位置，应在 图上用内视符号注明视点位置、方向及立面编号。,（三）地面材料图,1,、,表达出该部分地坪界面的,空间内容,及关系。,2,、,表达出地坪材料的规格、材料编号及施工图。,3,、,如果地面有其他埋地式的设备则需要表达出来，如埋地灯。暗藏光源、地插座等。,4,、,如有需要，表达出地坪材料拼花或大样索引号。,5,、,如有需要，表达出地坪装修所需的构造节点索引。,6,、,注明,地坪相对标高,。,7,、,注明,轴号及轴线尺寸,。,8,、,地坪如有标高上的落差，需要节点剖切，则表达出剖切的节点索引号。,INTERIOR DESIGN ENGINEERING DRAWING,地面材料图,INTERIOR DESIGN ENGINEERING DRAWING,立面索引图,INTERIOR DESIGN ENGINEERING DRAWING,（四）平面陈设品布置图,1,、表达出该部分剖切线以下的平面空间布置内容及关系。,2,、,详细表达,出陈设品的位置、平面造型及图例。,3,、如绘制有陈设立面图则需要在平面上表达出,索引号,。,4,、详细表达出各陈设品的名称及尺寸。,5,、表达出,地坪上的陈设品,的名称及尺寸。,6,、注明,地坪标高关系,。,7,、标注,轴号及轴线尺寸,。,（五）平面灯具图,平面灯具布置图内容是指平面及立面上的灯具，需要注意与顶面灯具区分开来。,1,、表达出该部分,剖切线以下,的平面空间布置内容及关系。,2,、表达出平面中的每一款灯光和灯饰的位置及图形。,3,、表达出立面中,各类壁灯,、,画灯,、,镜前灯的平面投影位置,。,4,、表达出,暗藏,于平面、地面、家具及装修中的,光源,。,5,、表达出,地坪上的,地埋灯及踏步灯。,6,、注明,地坪标高关系,。,INTERIOR DESIGN ENGINEERING DRAWING,平面陈设布置图,INTERIOR DESIGN ENGINEERING DRAWING,平面灯具图,INTERIOR DESIGN ENGINEERING DRAWING,第二节、室内顶面图（,1,学时）,（一）顶面布置图,1,、,表达出,剖切线以上,的建筑与室内空间的造型及其关系。,2,、,表达出平顶上改部分的灯具图例及其他装饰物。,3,、,表达出窗帘及窗帘盒。,4,、,表达出门、窗洞口的位置。,5,、,表达出风口、烟感、温感、喷淋、广播、检查口等设备安装。,6,、,表达出平顶的标高关系。室内顶棚平面图不同层次的标高，一般标注该层次距本层楼面的高度。,7,、,表达出轴号及轴线关系。,（二）顶面装修尺寸图,1,、,表达出改部分,剖切线以上,的建筑与室内空间的造型及关系。,2,、,表达出详细的装修。安装尺寸。,3,、,表达出平顶的灯具图例及其他装饰物，,4,、,表达出窗帘、窗帘盒及窗帘轨道。,5,、,表达出门、窗洞口的位置。,6,、,表达出风口、烟感、喷淋、广播、检查口等设备安装。,7,、,表达出平顶的装修材料及造型排列图样。,8,、,表达出平顶的标高关系。,9,、,表达出轴号及轴线关系。,INTERIOR DESIGN ENGINEERING DRAWING,顶面布置图,INTERIOR DESIGN ENGINEERING DRAWING,顶面装修尺寸图,INTERIOR DESIGN ENGINEERING DRAWING,第三节、室内立面图（,1,学时）,一、概念,室内立面图也称为,剖立面图,，它的准确定义是在室内设计中，平行于某空间立面方向，假设有一个竖直平面从顶至地将该空间剖切后所得到的正投影图。,位于剖切线上的物体均表达出被切的断面图形式（一般为墙体及顶棚、楼板），位于剖切线后的物体以界立面形式表示。,立面图,是表现室内墙面装饰及墙面布置的图样，除了画出固定墙面装修外，还可以画出墙面上可灵活移动的装饰品，以及地面上陈设家具等设施。它形成的实质是某一方向墙面的正视图。,一般立面图应在平面图中利用视向图标指明装修立面方向。,二、立面图的命名,对于立面图的命名，平面图中无轴线标注时，可按视向命名，在平面图中标注所视方向，如,A,立面图，另外也可按平面图中轴线编号命名，如,B,D,立面图等。,INTERIOR DESIGN ENGINEERING DRAWING,三、装修立面图（剖立面图）图纸内容,1,、,表达出,被剖切后,的建筑及装修的断面形式（墙体、门洞、窗洞、抬高地坪、装修内包含空间、吊顶背后的内含空间,-,）,2,、,表达出在投视方向未被剖切到的可见装修内容和固定家具、灯具造型及其他。,3,、,表达出,施工尺寸及标高,。,4,、,表达出节点剖切索引号、大样索引号。,5,、,表达出装修材料的编号及说明。,6,、,表达出该立面的,轴号,、,轴线尺寸,。,7,、,反应室内需要表达的装饰构件的形状及位置关系。,8,、,若没有单独的陈设立面图，则在本图上表示出活动家具、灯具等立面造型，如有需要可以表示出这些内容的索引编号。,注意：平面形状曲折的建筑物可绘制展开室内立面图；图形或多边形平面的建筑物，可,分段展开绘制室内立面图，但均应在图名后加注,“,展 开,”,二字。,INTERIOR DESIGN ENGINEERING DRAWING,四、常用比例,室内立面图常用的比例是,1,：,50,、,1,：,30,，在这个比例范围内，基本可以清晰地表达出室内立面上的形体。,五、室内立面图的画法步骤,1,、选定图幅，确定比例。,2,、画出立面轮廓线及主要分隔线。,3,、画出门窗、家具及立面造型的投影。,4,、完成各细部作图。,5,、检查后，擦去多余图线并按线型线宽加深图线。,6,、注全有关尺寸，注写文字说明。,INTERIOR DESIGN ENGINEERING DRAWING,第四节、室内剖面与详图（,1,学时）,一、概念,详图指局部详细图样，由,大样图,、,节点图,和,断面图,三部分组成。,大样图：局部放大比例的图样。,节点图：反应某局部的施工构造切面图。,断面图：由剖立面、立面图中引出的至上而下贯穿整个剖切线与被剖物体交得到的图,形。,室内详图应画出构件间的连接方式，应注全相应的尺寸。,室内详图的线型、线宽选用与建筑详图相同。当绘制较简单的详图时，可采用线宽比为,b:0.25b,的两种线宽的线宽组。,二、大样图,1,、局部详细的大比例样图。,2,、注明详细尺寸。,3,、注明所需的节点剖切索引号。,4,、注明具体的材料编号及说明。,5,、注明详图号及比例。,比例：,1,：,1,、,1,：,2,、,1,：,5,、,1,：,10,INTERIOR DESIGN ENGINEERING DRAWING,三、节点图,1,、详细表达出被切截面从结构体至面饰层的施工构造连接方法及相互关系。,2,、表达出紧固件、连接件的具体图形与实际比例尺寸。,3,、表达出详细的面饰层造型与材料编号及说明。,4,、表示出各断面构造内的材料图例、编号、说明及工艺要求。,5,、表达出详细的施工尺寸。,6,、注明有关施工所需的要求。,7,、表达出墙体粉刷线及墙体材质图例。,8,、注明节点详图号及比例。,比例：,1,：,1,、,1,：,2,、,1,：,5,、,1,：,10,四、断面图,1,、表达出由顶至地连贯的被剖截面造型。,2,、表达出由结构至表饰层的施工构造方法及连接关系。,3,、从断面图中引出需进一步放大表达的节点详图，并有索引编号。,4,、表达出结构体、断面构造层及饰面层的材料图例、编号及说明。,5,、表达出断面图所需的尺寸深度。,6,、注明有关施工所需的要求。,7,、注明断面图号及比例。,INTERIOR DESIGN ENGINEERING DRAWING,INTERIOR DESIGN ENGINEERING DRAWING,本章是本课程的核心内容，,详细讲解了室内设计工程测绘的室内平面图、室内顶面图、室内立面图以及室内剖面与详图。培养学生的,室内设计识图能力。,室内工程测绘制图在专科学生的工作中起到了非常大的作用，它也为接下来的电脑绘制课程打下了基础，是专科环境艺术学生必须掌握的一门课程。,小 结,INTERIOR DESIGN ENGINEERING DRAWING,END,INTERIOR DESIGN ENGINEERING DRAWING,
