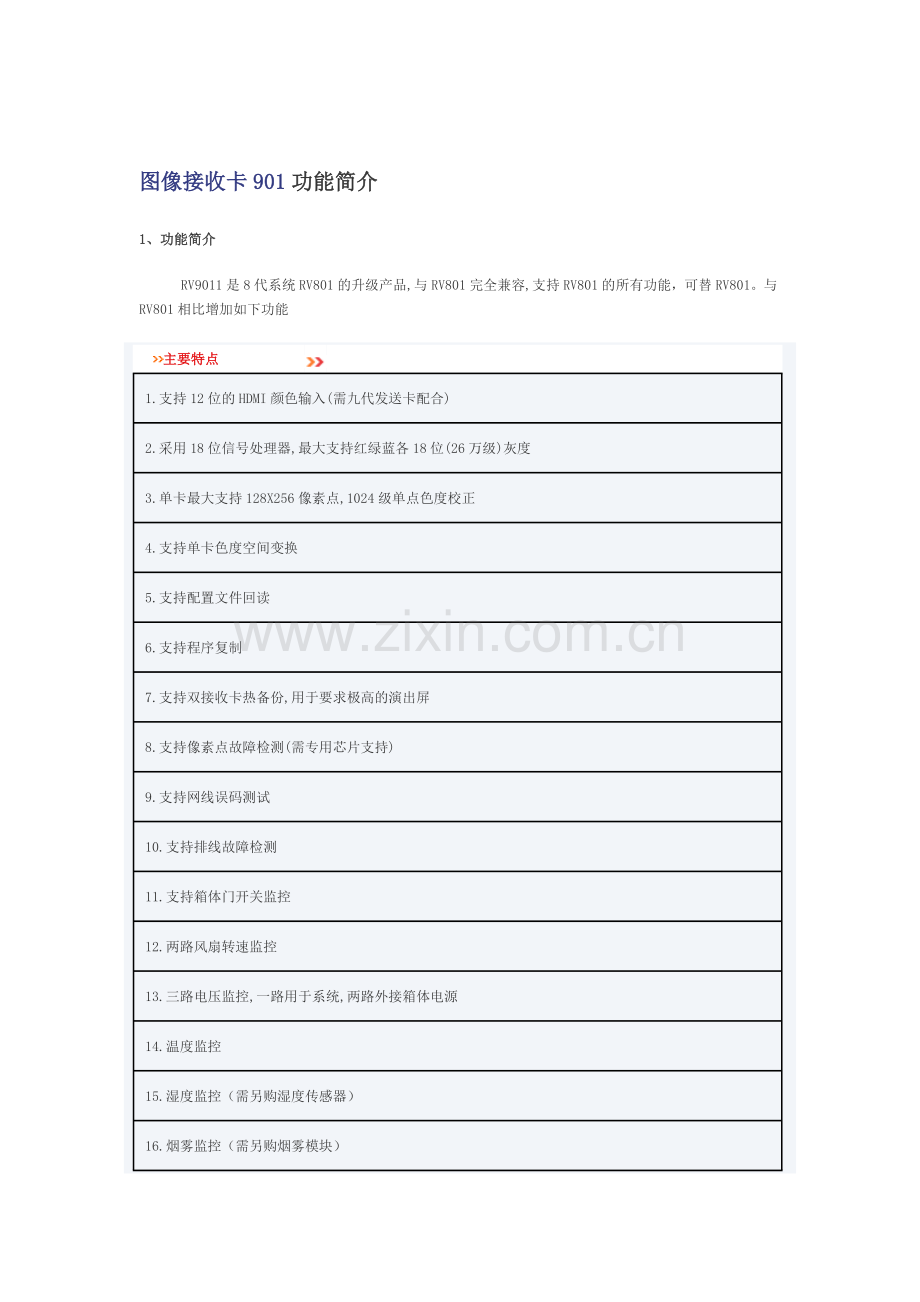

图像接收卡901功能简介
1、功能简介
    RV9011是8代系统RV801的升级产品,与RV801完全兼容,支持RV801的所有功能，可替RV801。与RV801相比增加如下功能
  主要特点

1.支持12位的HDMI颜色输入(需九代发送卡配合)
2.采用18位信号处理器,最大支持红绿蓝各18位(26万级)灰度
3.单卡最大支持128X256像素点,1024级单点色度校正
4.支持单卡色度空间变换
5.支持配置文件回读
6.支持程序复制
7.支持双接收卡热备份,用于要求极高的演出屏
8.支持像素点故障检测(需专用芯片支持)
9.支持网线误码测试
10.支持排线故障检测
11.支持箱体门开关监控
12.两路风扇转速监控
13.三路电压监控,一路用于系统,两路外接箱体电源
14.温度监控
15.湿度监控（需另购湿度传感器）
16.烟雾监控（需另购烟雾模块）
17.符合欧盟CE-EMC标准

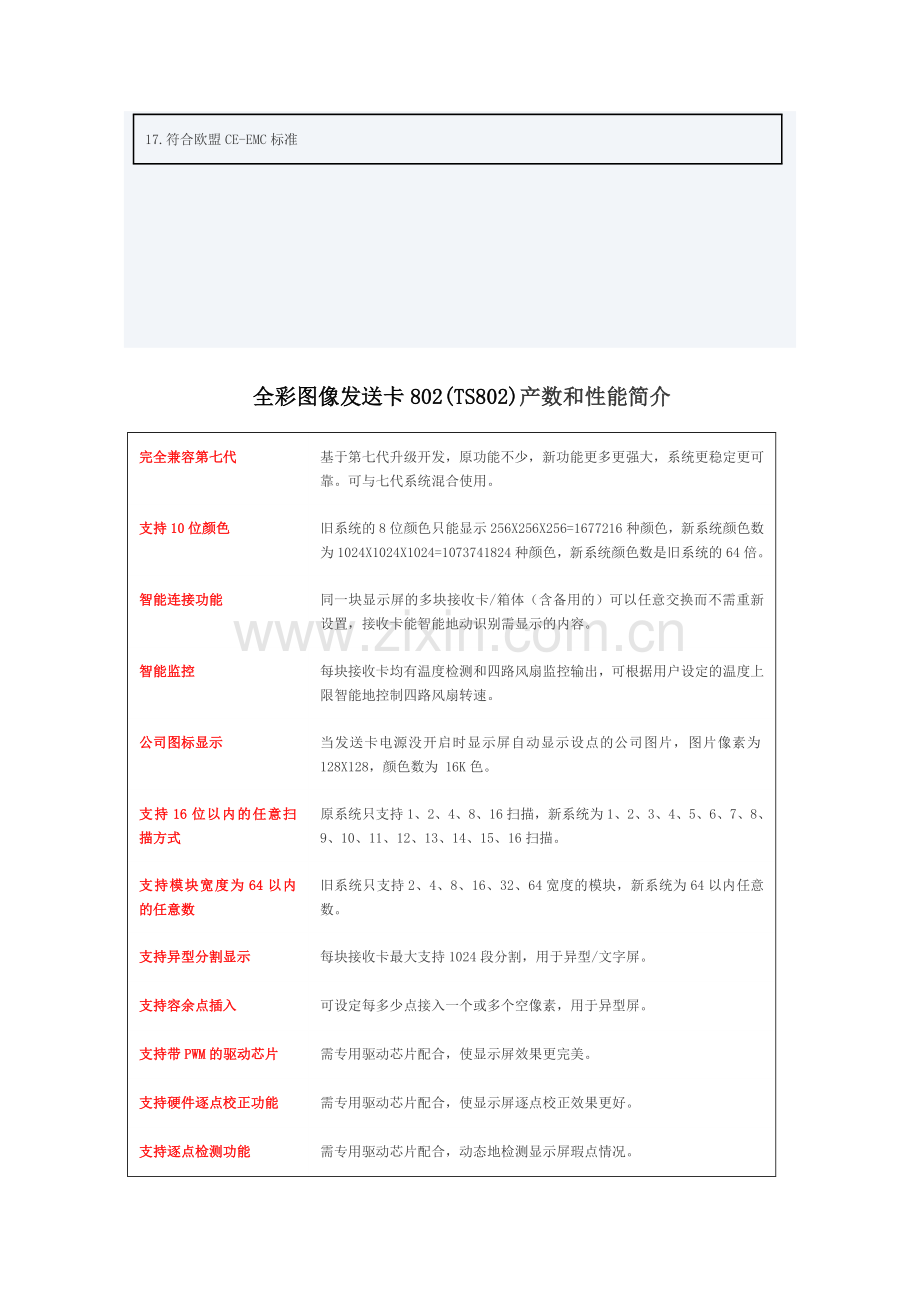

 全彩图像发送卡802(TS802)产数和性能简介
完全兼容第七代
基于第七代升级开发，原功能不少，新功能更多更强大，系统更稳定更可靠。可与七代系统混合使用。
支持10位颜色
旧系统的8位颜色只能显示256X256X256=1677216种颜色，新系统颜色数为1024X1024X1024=1073741824种颜色，新系统颜色数是旧系统的64倍。
智能连接功能
同一块显示屏的多块接收卡/箱体（含备用的）可以任意交换而不需重新设置，接收卡能智能地动识别需显示的内容。
智能监控
每块接收卡均有温度检测和四路风扇监控输出，可根据用户设定的温度上限智能地控制四路风扇转速。
公司图标显示
当发送卡电源没开启时显示屏自动显示设点的公司图片，图片像素为128X128，颜色数为 16K色。
支持16位以内的任意扫描方式
原系统只支持1、2、4、8、16扫描，新系统为1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16扫描。
支持模块宽度为64以内的任意数
旧系统只支持2、4、8、16、32、64宽度的模块，新系统为64以内任意数。
支持异型分割显示
每块接收卡最大支持1024段分割，用于异型/文字屏。
支持容余点插入
可设定每多少点接入一个或多个空像素，用于异型屏。
支持带PWM的驱动芯片
需专用驱动芯片配合，使显示屏效果更完美。
支持硬件逐点校正功能
需专用驱动芯片配合，使显示屏逐点校正效果更好。
支持逐点检测功能
需专用驱动芯片配合，动态地检测显示屏瑕点情况。
逐点校正、逐卡（箱体）校正功能
逐点校正支持单点、2×2点、4×4点和8×8点四种校正模式，最大校正6144点/模块，红绿蓝各256级。逐卡（箱体）校正用于显示屏各箱体间色差校正，红绿蓝各256级。
智能识别一卡通功能
智能化的识别程序可识别双色、全彩、虚拟、灯饰等的各种驱动板的各种扫描方式及各种信号走向，识别率达99%，一套卡在手，做屏无忧。
65536级（64K）灰度内任意设定功能
客户可根据显示屏的情况从无灰度到65536级（64K）灰度之间任意调整，让你的显示屏达到最佳显示效果。
刷新率任意设置、锁相、同步功能
刷新率可从10Hz-3000Hz任意设定，刷新率锁相功能使显示屏的刷新锁定在电脑显示器刷新率的整数倍上，杜绝图像撕裂，保证图像完美再现。锁相同步范围为47Hz-76Hz。
带载面积
双网线最大带载2048x640,单网线最大带载1600x400，2048x320，两张卡级联可带载2048x1152
双网线热备份功能
接收卡的A、B两端口均可作为输入或输出口使用，可用于两台电脑同时控制一块屏，当一台电脑出现问题时，另一台电脑自动接替，也可用于一台电脑双网线控制，当一条网线出现问题时，另一条网线自动接替，使显示屏的正常工作得到最大保障。
多屏同步及组合功能

支持一块发送卡控制带多块屏，多块屏的工作状态可任意组合、同步显示、独立播放等，可通过快捷按键，快速切换。
256级亮度自动调节
256级亮度自动调节功能让你的显示亮度调节更加有效。
声音传输功能
702型卡集成声音传输，不用另拉音频线即可把声音传到显示屏，双24比特64khz高保真数模及模数转换，让您的显示屏影像效果完美无缺。
程序在线升级功能
如果显示屏的接收卡程序需升级，只需打开大屏电源通过LED演播室即可升级程序，无需把接收卡拆离大屏即可升级。
突破传统观念无拨码开关
无拨码开关设计，所有设置通过电脑设置。
测试功能
接收卡集成测试功能，不用接发送卡即可测试显示屏，斜线、灰度、红、绿、蓝、全亮等多种测试模式。
超长传输距离
传输最大达170米（实测），保证传输140米。
配套软件
LED演播室10.0

LED高清视频拼接处理器产品特点

1. 10+ Bit Faroudja® DCDI 去隔行视频处理
    2. 新一代 Faroudja® Real Color® 真彩图像处理
    3. Faroudja® TureLife™ 视频图像增强
    4. 先进的4x4 像素点阵内插缩放算法
    5. HDMI 1.3a ( 带HDCP ) 全数字高清1080p输入
    6. SDI / HD-SDI / 3G-SDI ( 1080p )输入
    7. 10 比特数字图像处理
    8. 多组输入信号无缝切换、淡入淡出切换、融合切换
    9. 高清字幕叠加功能
    10. 4种自定义双画面( PIP / POP )模式，多种显示效果一键切换
    11. 输入信号热备份功能，保障显示更稳定可靠
    12. 画面冻结功能（Freeze ）
    13. AIAO(  Any In Any Out  )功能，任意截取任意输出
    14. 单机最大输出分辨率2304 x 1152 或者 2560 x 816，满足双发送卡级联最大带点
    15. DVI环路输出( DVI Loop )，可多机并联实现同步拼接，驱动无限LED屏幕点阵
    16. 便捷的面板按键操作，快捷的旋钮调整设置，完善的RS232串口协议支持全部操控和设置
    17. 前面板旋钮、按键直接切换10路输入信号源，包括：
              3×CVBS           1×DVI                             1×HDMI
              2×VGA             1×YPbPr / YCbCr           1×S-VIDEO
              1×EXT.( 扩展模块,可选为VIDEO或SDI / HD-SDI或VGA / DVI / HDMI ）
    18. 2路可配置外接立体声音频，加DVI（ 仅输入HDMI信号时 ）、HDMI和SDI音频共5路音频同步切换
    19. 可内置2张LED发送卡( 发送卡为选配件，处理器本身不包含发送卡 ）
    20. 24 / 7应用，高可靠性、高稳定性

LED高清视频拼接处理器技术参数

输入信号
类型 / 数量
3×复合视频
1×S-Video
1×YPbPr
2×VGA（RGBHV）
1×HDMI（1.3a with HDCP ）
1×DVI（HDMI）
1×EXT.（扩展接口）
视频制式
PAL / NTSC
复合视频幅度阻抗
1V（p_p）/ 75Ω
S-Video 幅度阻抗
Y：1.0V（p_p）/ 75Ω，C：0.35V（p_p）/ 75Ω
VGA 格式
PC（VESA）
≤2048x1152 @60Hz
VGA 幅度阻抗
R、G、B = 0.7 V（p_p）/ 75Ω
DVI 格式
SD / HD（CEA -861）
≤1920x1080P @60Hz
PC（VESA）
≤2048x1152 @60Hz
HDMI 格式
（HDCP）
SD / HD（CEA -861）
≤1920x1080P @60Hz
PC（VESA）
≤2048x1152 @60Hz
YPbPr 格式
SD / HD（CEA -861）
≤1920x1080P @60Hz
YPbPr 幅度阻抗
Y= 1.0V（p_p）/ 75Ω
Pb= 0.35V（p_p）/ 75Ω
Pr= 0.35V（p_p）/ 75Ω
SDI 格式
SDI-SMPTE 259M-C
576i @50Hz
480i @60Hz
HD-SDI
3G-SDI 格式
HDSDI-SMPTE 292M
SMPTE 274M/296M
SMPTE 424M/425M

≤1080P @50Hz/60Hz
音频
2.0Vp-p / 10KΩ
输入端子
VGA：15pin D_Sub(雌)
DVI：24+1 DVI_D
YPbPr: BNC×3
复合视频：BNC
S-VIDEO视频：4pin mini DIN(雌)
SDI /  HD-SDI ：BNC
输出信号
类型 / 数量
1×VGA（RGBHV）
2×DVI
VGA / DVI 分辨率
1024x768 @60Hz/75Hz
1280×1024 @60Hz/75Hz
1600×1200 @60Hz
1920×1080p @50Hz/60Hz
1366×768 @60Hz
1440×900 @60Hz
2048×1152 @60Hz
2304x1152 @60Hz
2560x816 @60Hz
VGA 输出幅度
R、G、B = 0.7 V（p_p）/ 75Ω
输出端子
VGA OUT：15pin D_Sub(雌)
DVI OUT1：24+5 DVI_I
DVI OUT2：24+1 DVI_D
其它
控制
面板按键 / 旋钮 / RS232
供电功耗
100-240VAC 35W 50 / 60Hz
环境温度
5-40 ℃
环境湿度
15-85%
尺寸（包装）
145mm（高）×370mm（宽）×535mm（长）
重量（毛重）
5.0 Kg
重量（净重）
3.2 Kg

LED高清视频拼接处理器显示方式：

●  特征一：淡入淡出

●  特征二：画中画，画外画，字幕叠加
