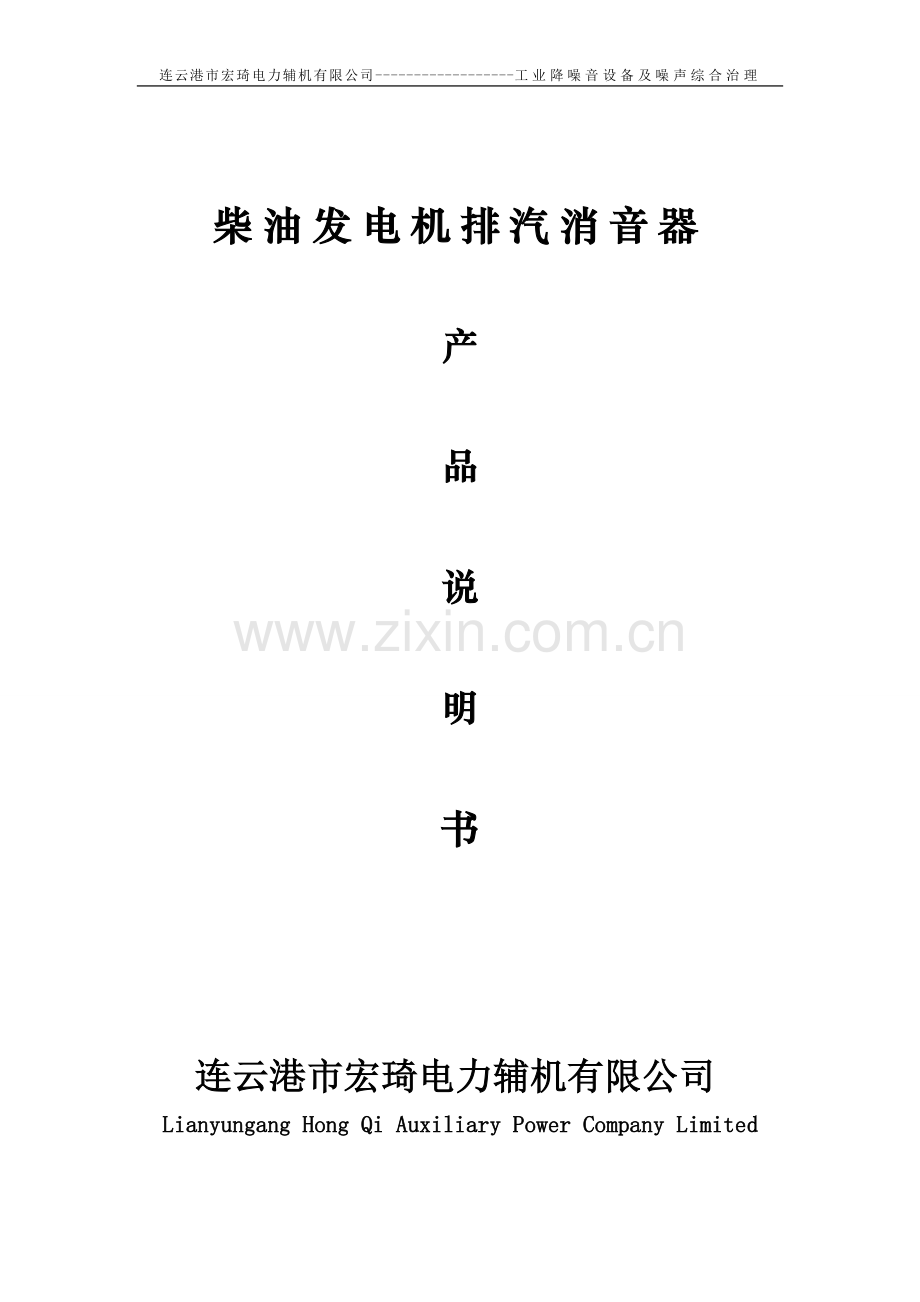

柴油发电机排汽消音器

产

品

说

明

书

连云港市宏琦电力辅机有限公司
Lianyungang Hong Qi Auxiliary Power Company Limited

目 录

一、柴油机阻性消声器的原理

二、 柴油机阻性消声器设计技术要点

三、柴油机发电机消音器选型表

宏琦电力辅机设备
电话：[phone] 传真：[phone]
网站：
邮箱：hqdlfj@

一、柴油机阻性消声器的原理

阻性消声器是利用吸声材料的吸声作用，使沿管道传播截面积的改变或旁接共振腔等在声传播过程引起声阻抗的改变，产生声能的反射与消耗，从而达到消声目的的消声装置。
其主要原理是利用多孔吸声材料来降低噪声。把吸声材料固定在气流通道的内壁上或按照一定方式在管道中排列，就构成了阻性消音器。当声波进入阻性消声器时，一部分声能在多孔材料的孔隙中摩擦而转化成热能耗散掉，使通过消声器的声波减弱。阻性消音器器就好像电学上的纯电阻电路，吸声材料类似于电阻。因此，人们就把这种消声器称为阻性消声器。阻性消声器对中高频消声效果好。

阻性消声器形式种类很多，目前用在机房低噪声工程上的主要由直管式消声器和片式消声器两种。其消声性能主要与通道形式、长度及吸声材料的性能有关。直管式消声器是阻性消声器中最简单的一种。

柴油机灭火消音器主要有扩容除油器，频率转换器，消音吸音频带，排气方向调整器，消音孔板片，火星熄灭装置等组成，消音组合分为四级消音，这种形式柴油机灭火消音器设备造价高于同类产品，但消音效果能达到国家最高标准要求。
柴油机灭火消音器它与其它消音器工况原理不一样，柴油机排气压力低，但是排气温度高，吸音材质选择应该注意，吸音填料不能使用超细玻璃岩棉，实践证明超细玻璃岩棉在高温情况下使用，最容易发生热粉，热粉后被气流带，最终失去吸音功能，现在设计一种特制不锈钢丝网，吸音量大，不光吸音效果好，而且使用寿命长。消音孔板的设计，为保证消音效果，消音孔板都选用微孔镀锌冲孔板，柴油机使用年限多还会出现排气带火，给安全运行带来了严重隐患。我们在设计制造时经过多次实践，需在排气口加配火星熄灭装置，使柴油机排气消音器得到完善。

二、柴油机阻性消声器设计技术要点：

1、正确合理选择阻性消声器的结构形式
对大风量大尺寸进排风要求场合宜选用片式消声器,对消声量要求较高,风压余量较大的进排风场合宜选用折板式或多室式消声器,对确少安装空间的场合可选用百页式消声器。
2、正确选用阻性吸声材料
柴油机火星熄灭消声器与其它消音器工况原理不一样，柴油机排气压力低，但是排气温度高，吸音材质选择应该注意，吸音填料不能使用超细玻璃岩棉，实践证明超细玻璃岩棉在高温情况下使用，最容易发生热粉，时间长了就会失去吸音功能，而我公司现在设计的消音填料是特制不锈钢丝网，吸音量大，不光吸音效果好，而且使用寿命。

连云港市宏琦电力辅机生产的有三级消音膨胀室，具有良好的中、高频消声性能；装上消声器后，不影响设备的工作效率，能保证进排气通畅；但体积较大、适用于降噪声要求较高的机组上使用或者用于降噪机房。可降噪声25dBA以上；但体积较大、适用于降噪声要求较高的机组上使用或者用于降噪机房。
发电机消声器规范性引用文件
（1） 环境保护有关法律法规
（2） 《声环境质量标准》（GB33096-2008）
（3）《工业企业厂界环境噪音排放标准》（GB12348-2008）
3、发电机消声器总体设计
（1）发电机噪声应达到国家标准《城市区域环境噪声标准》（GB 3097-93）中各区域类别相应的噪声排放标准。
（2）应根据企业柴油发电机的位置、机房空间结构、发电机功率和数量等实际情况确定柴油发电机噪声处理工程的处理规模和处理工艺。

三、柴油机发电机消音器型号
消音器型号
消音量(dBA)
进汽口 (mm)
岀气口 (mm)
设备长 (mm)
设备最大直径(mm)
DN-40
32
40
50
600
150
DN-50
32
50
65
700
200
DN-80
32
80
100
900
250
DN-100
32
100
125
1100
280
DN-125
32
125
150
1100
320
DN-150
32
150
170
1300
350
DN-200
32
200
220
1500
380
DN-250
32
250
270
1800
450
DN-300
32
300
320
2200
500
DN-350
32
350
370
2700
600
DN-400
32
400
420
3300
650
DN-500
32
500
520
3500
680
DN-600
32
600
620
3500
680
DN-700
32
700
720
3800
720
