排水沟、边沟工程技术交底.doc

技 术 交 底 书
（二级）
交底单位名称：中国建筑第六工程局有限公司 编号：LJ-

工程名称
路基防护工程
设计文件图号
S3-31
施工部位
排水沟、边沟、截水沟砌体工程
交底日期

技术交底目录：
1、 技术交底范围；
2、 设计情况；
3、 开始施工的条件及施工准备工作；
4、 施工工艺；
5、 质量标准；
6、 安全、环保、文明施工等技术措施；
7、 成品保护措施；
8、 其他应注意的问题。
附件及附图：
1、 技术交底书；
2、 交底签到表；
3、路基排水设计图。

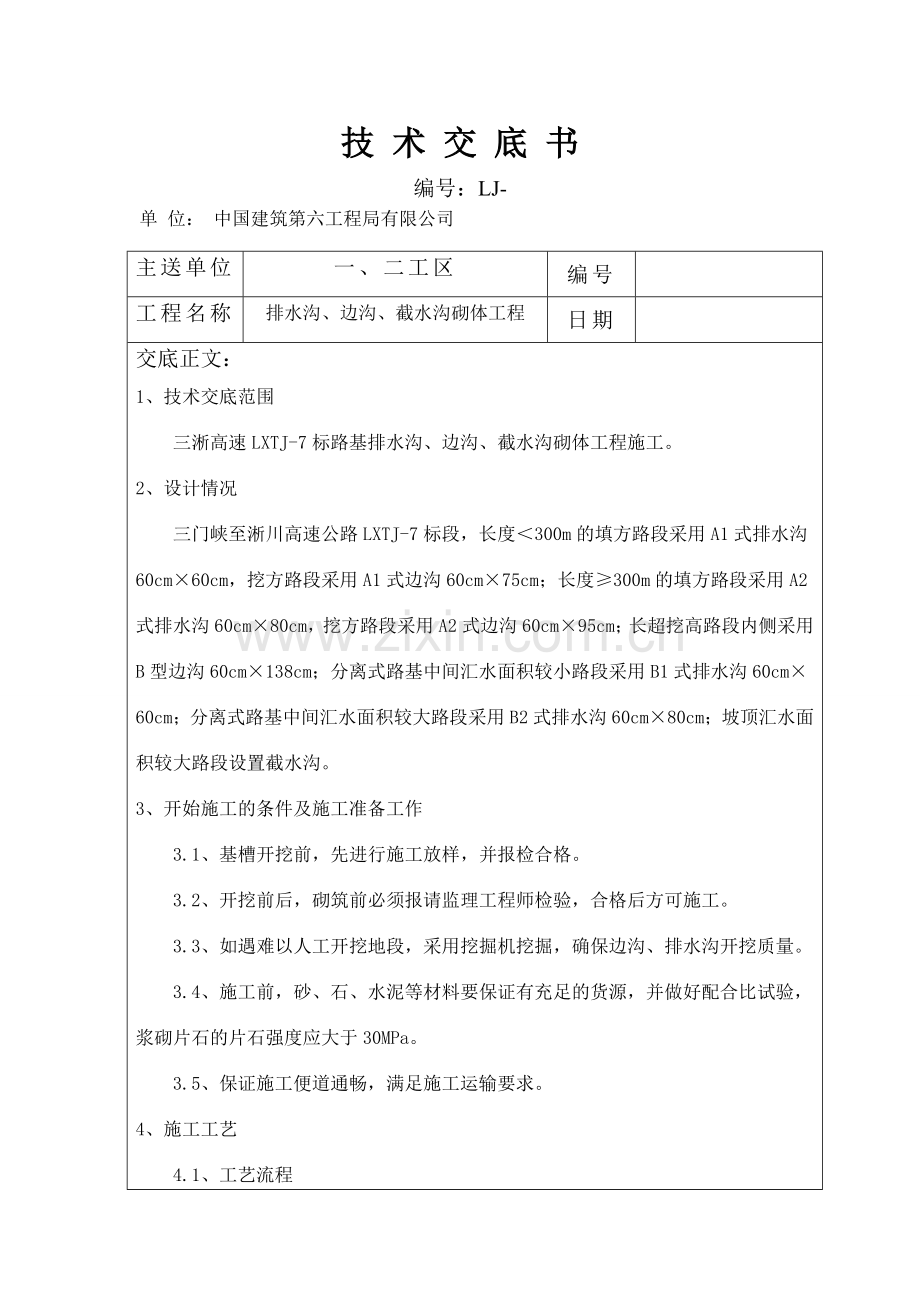

技 术 交 底 书
编号：LJ-
单 位： 中国建筑第六工程局有限公司
主送单位
一、二工区
编号

工程名称
排水沟、边沟、截水沟砌体工程
日期

交底正文：
1、技术交底范围
三淅高速LXTJ-7标路基排水沟、边沟、截水沟砌体工程施工。
2、设计情况
三门峡至淅川高速公路LXTJ-7标段，长度＜300m的填方路段采用A1式排水沟60cm×60cm，挖方路段采用A1式边沟60cm×75cm；长度≥300m的填方路段采用A2式排水沟60cm×80cm，挖方路段采用A2式边沟60cm×95cm；长超挖高路段内侧采用B型边沟60cm×138cm；分离式路基中间汇水面积较小路段采用B1式排水沟60cm×60cm；分离式路基中间汇水面积较大路段采用B2式排水沟60cm×80cm；坡顶汇水面积较大路段设置截水沟。
3、开始施工的条件及施工准备工作
3.1、基槽开挖前，先进行施工放样，并报检合格。
3.2、开挖前后，砌筑前必须报请监理工程师检验，合格后方可施工。
3.3、如遇难以人工开挖地段，采用挖掘机挖掘，确保边沟、排水沟开挖质量。
3.4、施工前，砂、石、水泥等材料要保证有充足的货源，并做好配合比试验，
浆砌片石的片石强度应大于30MPa。
3.5、保证施工便道通畅，满足施工运输要求。
4、施工工艺
4.1、工艺流程
挂线施工

砌体勾缝

养生

墙身砌筑

测量放样

基坑开挖

基础砌筑

砂浆搅拌

砂浆搅拌

浆砌边沟、排水沟、截水沟施工工艺流程图
4.2、施工方法
4.2.1、测量放样
浆砌边沟、排水沟、截水沟工程采用分段施工，分段放样。根据路基中线及护坡道高程放出两侧坡角线，然后根据《边沟、排水沟设计表》中“沟中心至中桩距离”参数放出排水沟中线，再通过排水沟结构尺寸放出水沟边线，并用白灰在地上画出。通过沟底高程、沟底纵坡确定开挖深度。线位设好以后请监理工程师检测，符合要求后再进行下道工序。
4.2.2、基坑开挖
利用测量放样出的边线及计算出的开挖深度，采用人工配合挖掘机械开挖，自卸汽车运输的基坑开挖方式。基坑开挖至距设计沟底10～15cm时，改以人工挖掘。人工修整至设计尺寸，不能扰动沟底及坡面原土层，不允许超挖。基坑沟底采用平板振动夯振击密实。开挖清理完毕后请监理工程师检测，符合要求后再进行下道工序。
4.2.3、砂浆搅拌
砂浆配合比严格采用项目部下发的砂浆配合比批复件执行。
砂浆使用砂浆搅拌机现场拌和，拌和时间宜为3-5分钟，且砂浆应随拌随用。砂浆中所用水泥、砂、水等材料的质量标准宜符合混凝土工程相应材料的质量标准。砂浆中所用砂，宜采用中砂或粗砂，当缺乏中砂及粗砂时，在适当增加水泥用量的基础上，也可采用细砂。砂的最大粒径不宜超过5㎜。
砂浆的和易性采用直观法进行检查，以用手能将砂浆捏成小团，松手后既不松散、又不由灰铲上流下为度。
在保持适宜稠度的砂浆一般宜在3～4h 内使用完毕；气温超过30℃时，宜在2～3h 内使用完毕。若在运输过程或在贮存器中发生离析、泌水的砂浆，砌筑前应重新拌和；已凝结的砂浆，不得使用。
4.2.4、基础砌筑
4.2.4.1、 基础采用坐浆法进行施工，严禁采用灌浆法进行施工。
4.2.4.2、 片石、砌体在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。
4.2.4.3、 砌筑基础的第一层时，如基底为岩层，应先将基底表面清洗、湿润，再坐浆砌筑；如为土质，可直接坐浆砌筑。
4.2.4.4、 基础分2个工作层砌筑，每个工作层的水平缝应大致找平。砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致，各工作层竖缝应相互错开，不得贯通。
4.2.4.5、各砌层的砌块应安放稳固，较大的砌块应使用于下层，且大面向下，安砌时应选取形状及尺寸较为合适的砌块，尖锐突出部分应敲除。砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。用小石子混凝土塞竖缝时，应以扁铁捣实。竖缝较宽时，应在砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫。
4.2.4.6、 砌筑上层块时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。
4.5、墙身砌筑
4.5.1、墙身同样采用坐浆法进行施工，严禁采用灌浆法进行施工。
4.5.2、片石、砌体在使用前必须浇水湿润，表面如有泥土、水锈，应清洗干净。
4.5.3、砌筑墙身的第一层砌块时，应先将基础表面清洗、湿润，再坐浆砌筑。
4.5.4、浆砌片石宜以2～3 层砌块组成一工作层分层砌筑，每一工作层的水平缝应大致找平。砌体较长时可分段分层砌筑，但两相邻工作段的砌筑差一般不宜超过1.2m；分段位置宜尽量设在沉降缝或伸缩缝处，各段水平砌缝应一致，各工作层竖缝应相互错开，不得贯通。
4.5.5、各砌层应先砌外圈定位行列，然后砌筑里层，外圈砌块应与里层砌块交错连成一体。圈定位行列和转角石，应选择形状较为方正及尺寸较大的片石，并长短相间地与里层砌块咬接。砌体外露面镶面宜选用较坚硬的片石进行镶砌。砌体里层应砌筑整齐，分层应与外圈一致，应先铺一层适当厚度的砂浆再安放砌块和填塞砌缝。外砌缝宽度一般不应大于40㎜。砌体外露面应进行勾缝，并应在砌筑时靠外露面预留深约20㎜ 的空缝备作勾缝之用。砌体隐蔽面砌缝可随砌随刮平，不另勾缝。
4.5.6、各砌层的砌块应安放稳固，较大的砌块应使用于下层，安砌时应选取形状及尺寸较为合适的砌块，尖锐突出部分应敲除。砌块间应砂浆饱满，粘结牢固，不得直接贴靠或脱空。砌筑时，底浆应铺满，竖缝砂浆应先在已砌石块侧面铺放一部分，然后于石块放好后填满捣实。用小石子混凝土塞竖缝时，应以扁铁捣实。竖缝较宽时，应在砂浆中塞以小石块，不得在石块下面用高于砂浆砌缝的小石片支垫。
4.5.7、砌筑上层块时，应避免振动下层砌块。砌筑工作中断后恢复砌筑时，已砌筑的砌层表面应加以清扫和湿润。
4.5.8、墙身沉降缝与基础沉降缝对齐。
4.6、砌体勾缝
勾缝砂浆强度采用设计图纸中M10水泥砂浆。
砌体勾缝采用凸缝。
砌体勾缝嵌入砌缝内约20㎜ 深。缝槽深度不足时，应凿够深度后再勾缝。
4.7、养生
每砌好一段，待浆砌砂浆初凝后，及时用草袋、麻袋覆盖砌体，进行洒水养护，养护时间不得少于7天，养护期间避免外力碰撞、振动或承重。
4.8、边沟盖板采用在预制场集中预制，搬运至施工现场安装。
4.9、每10米设置一道宽2cm的伸缩缝，采用沥青麻絮填塞。
4.10、边沟路肩每5m设置一道横向Φ50PVC排水管。
5、 质量标准
5.1、技术指标
5.1.1、纵坡顺直，曲线线形圆滑。
5.1.2、沟壁平整、稳定、无贴坡。沟底平整，排水畅通，无冲刷和阻水现象。
5.1.3、各类防渗、加固设施坚实稳固。
5.1.4、嵌缝均匀、饱满、密实，勾缝平顺无脱落、密实、美观，缝宽均衡协调；砌体咬扣紧密；抹面平整、压光、顺直，无裂缝、空鼓。
5.2、实测项目
浆砌砌体施工质量标准
项次
检查项目
规定值或允许偏差
检查方法和频率
1
砂浆强度
不小于设计强度
每1工作台班2组试件
2
顶面高程(mm)
料、块石
±15
水准仪：每20米抽查5点
片石
±20
3
底面高程(mm)
-20
4
坡度或垂直度(%)
料、块石
0.3
吊垂线：每20米检查5点
片石
0.5
5
断面尺寸(mm)
料石、混凝土块
±20
尺量：每20米检查5点
块石
±30
片石
±50
6
墙面距路基中心线(mm)
±50
尺量：每20米检查5点
7
表面平整度(mm)
料石、混凝土块
10
2米直尺：每20米检查5点
块石
20
片石
30

6、 安全、环保、文明施工等技术措施
6.1、石料加工时，作业人员应保持一定距离，防止飞石伤人，砌石时要轻拿轻放，防止挤手，工作面上待用石料应放稳，防止滑落砸脚。
6.2、深化安全教育，强化安全意识，参加施工的人员必须接受安全技术交底，熟知和遵守本工种的各项安全技术操作规程。
6.3、施工人员进入施工现场，必须按规定佩戴安全防护用品，上岗工作前严禁饮酒。
6.4、合理布置施工现场、对文明、安全生产标语等大幅标语牌树立于施工现场。对于施工现场各种防护装置、设施必须配置齐全。
6.5、全面落实安全生产责任制，做到责、权、利相统一，层层签订安全生产包保责任制，把安全生产职责落实到每一级领导，落实到每一个工点、每一道工序，每一个职工，严格考核，奖罚严明。
6.6、抓好现场管理，搞好文明施工。抓好现场管理是做好安全工作的重要环节，工程材料的合理堆放，施工工序有条不紊，做到文明施工，保证安全生产。
6.7、施工现场设置责任区，保证施工现场整洁，各种材料摆放整齐。
6.8、现场施工人员应服从安全及技术人员的管理，按规章制度进行施工。
6.9、在施工期间始终保持工地的良好排水状态，修建一些有足够泄水断面的临时排水渠道，并与永久性排水设施相连接，不引起淤积和冲刷。
6.10、严格按照规定征用土地。修建的临时工程尽量减少对自然环境的损坏，施工结束时清除临时租地上的所有临时设施，并进行平整，做到复耕。
6.11、清理场地的废料，不影响排灌系统及农田水利设施，按照图纸规定或监理工程师的指示在适当地点设置弃土场，有条件时，力求少占土地，并加以利用。
6.12、施工期间，施工材料如水泥、油料、化学物品等应堆放和管理严格，防止在雨季或暴雨季节将物料随雨水径流排入地表及附近水域造成污梁。
7、成品保护措施
7.1、砌体砌筑完毕应在不超过12小时开始洒水养护以保持砂浆湿润为准，常温下养护期不小于8天。
7.2、当日平均气温低于5度时，应采取保温养护措施，并不得对混凝土洒水养护。
7.3、当采用塑料布覆盖养护时，应将砌体表面用塑料布覆盖严密。塑料布内应具有凝结水，并应经常检查。
8、其他应该注意的问题
8.1、施工前应清理刷坡面浮土，填补坑凹，使坡面大致平整。
8.2、水沟砌体坡面应密实、稳固、轮廓线顺直。
8.3、用锤打石时，应先检查铁锤是否牢固，打锤时应按石纹走向落锤、锤口要平、落锤要准。同时要注意附近情况，以防伤人。
8.4、片石应符合设计规定的类别和强度，石质应均匀、不易风化、无裂纹，不得采用风化石。
8.5、片石厚度不应小于150㎜（卵石和薄片者不得采用）。用做镶面得片石，应选择表面较平整、尺寸较大者，并应稍修整。
