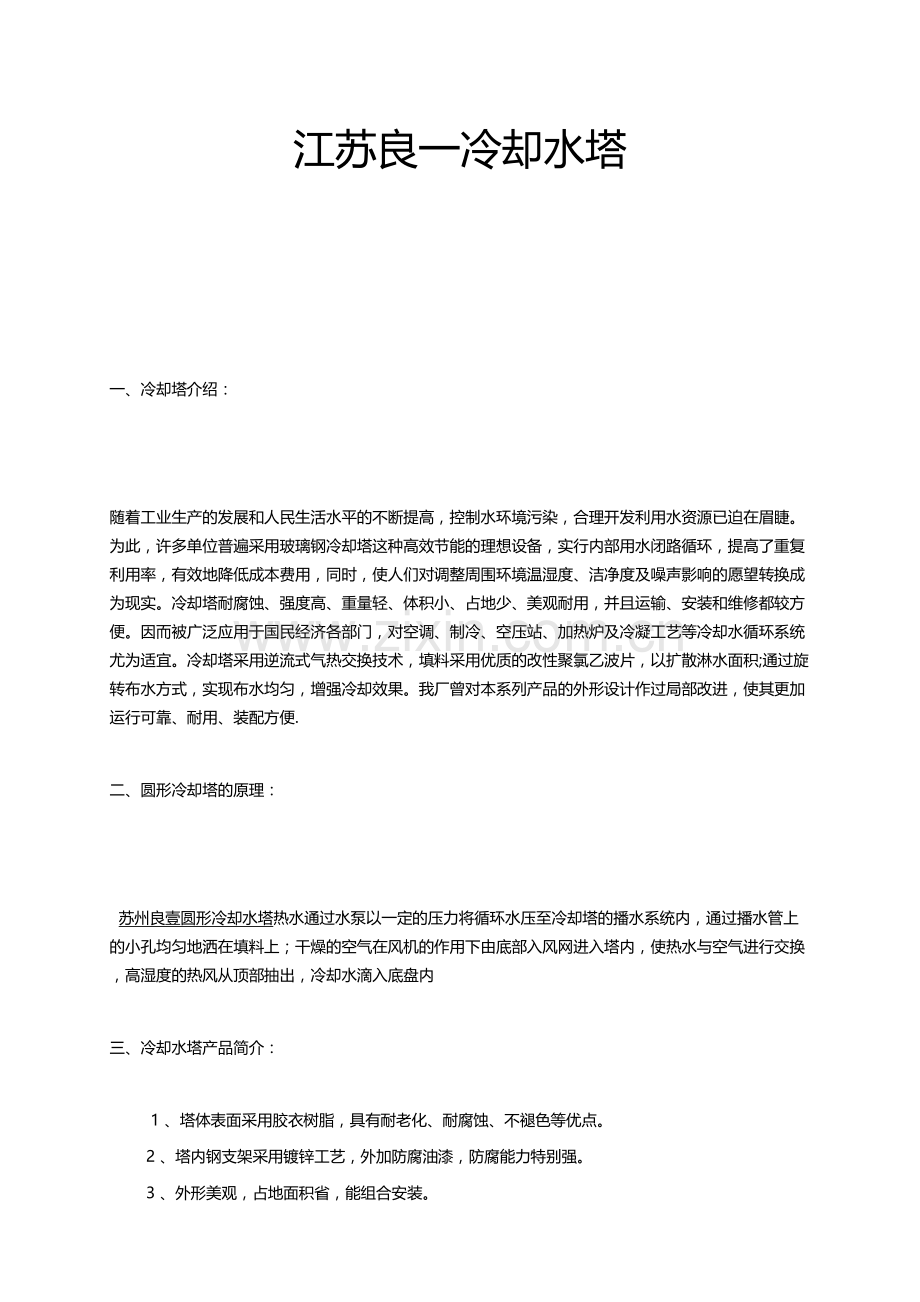

江苏良一冷却水塔

一、冷却塔介绍：

　　随着工业生产的发展和人民生活水平的不断提高，控制水环境污染，合理开发利用水资源已迫在眉睫。为此，许多单位普遍采用玻璃钢冷却塔这种高效节能的理想设备，实行内部用水闭路循环，提高了重复利用率，有效地降低成本费用，同时，使人们对调整周围环境温湿度、洁净度及噪声影响的愿望转换成为现实。冷却塔耐腐蚀、强度高、重量轻、体积小、占地少、美观耐用，并且运输、安装和维修都较方便。因而被广泛应用于国民经济各部门，对空调、制冷、空压站、加热炉及冷凝工艺等冷却水循环系统尤为适宜。冷却塔采用逆流式气热交换技术，填料采用优质的改性聚氯乙波片，以扩散淋水面积;通过旋转布水方式，实现布水均匀，增强冷却效果。我厂曾对本系列产品的外形设计作过局部改进，使其更加运行可靠、耐用、装配方便.

二、圆形冷却塔的原理：

    苏州良壹圆形冷却水塔热水通过水泵以一定的压力将循环水压至冷却塔的播水系统内，通过播水管上的小孔均匀地洒在填料上；干燥的空气在风机的作用下由底部入风网进入塔内，使热水与空气进行交换，高湿度的热风从顶部抽出，冷却水滴入底盘内

三、冷却水塔产品简介：

1 、塔体表面采用胶衣树脂，具有耐老化、耐腐蚀、不褪色等优点。
2 、塔内钢支架采用镀锌工艺，外加防腐油漆，防腐能力特别强。
3 、外形美观，占地面积省，能组合安装。
4 、采用冷却塔专用电机、风机，风机曾获国家质量管理奖。
5 、采用高效淋水填料，耐高温、抗低温、能阻燃，且组装后强度大。
6 、收水器采用错位 30×160 型，收水效率高。
7、底盘可作集水池用，无需另设水池。
8 、塔体具有良好和稳定性和强度，
9 、独特的消音技术，噪声极低。

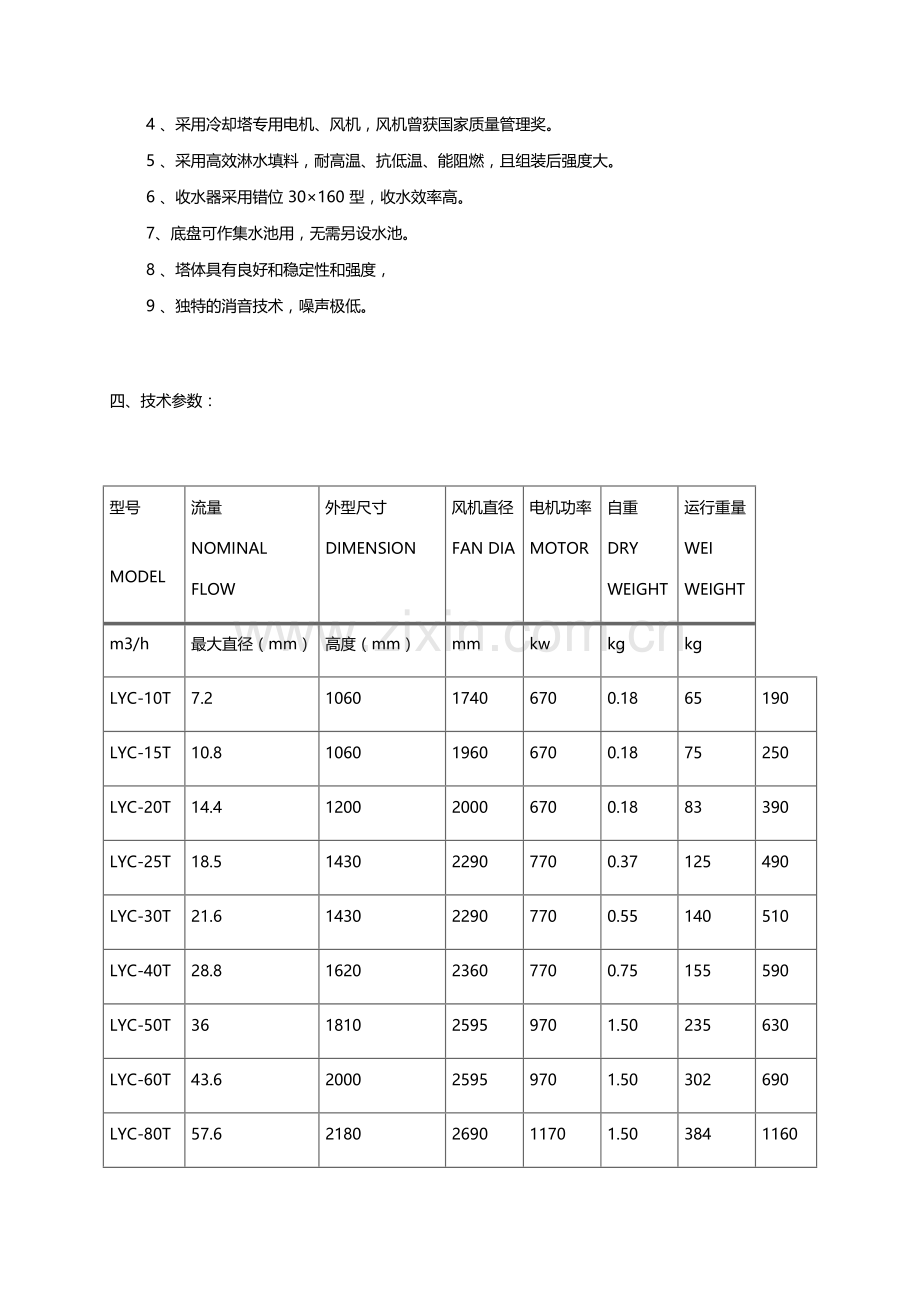

四、技术参数：

型号
  MODEL
流量
NOMINAL
FLOW
外型尺寸
DIMENSION
风机直径
FAN DIA
电机功率
MOTOR
自重
DRY
WEIGHT
运行重量
WEI
WEIGHT
m3/h
最大直径（mm）
高度（mm）
mm
kw
kg
kg
LYC-10T
7.2
1060
1740
670
0.18
65
190
LYC-15T
10.8
1060
1960
670
0.18
75
250
LYC-20T
14.4
1200
2000
670
0.18
83
390
LYC-25T
18.5
1430
2290
770
0.37
125
490
LYC-30T
21.6
1430
2290
770
0.55
140
510
LYC-40T
28.8
1620
2360
770
0.75
155
590
LYC-50T
36
1810
2595
970
1.50
235
630
LYC-60T
43.6
2000
2595
970
1.50
302
690
LYC-80T
57.6
2180
2690
1170
1.50
384
1160
LYC-100T
72
2180
2790
1170
1.50
441
1220
LYC-125T
90
2750
2875
1470
2.2
535
1390
LYC-150T
108
3070
2950
1470
2.2
594
1720
LYC-175T
126
3200
3200
1750
4
625
2605
LYC-200T
144
3300
3300
1750
4
713
2670
LYC-300T
216
3960
3960
2400
5.5
1030
3570

五、水塔简单安装程序

1、 预选适当安装场地；

    安装水塔位置注意其负重和通风条件
2、 预造水泥基础，及安装水塔支撑架 ；
   可依照说明书建议，预造混凝土或钢架地基，然后将水塔的底盘支撑架以环形组装成圆框       状，水平必须 划一，注意 LYC—80 以上型号中间位置之中央基础不能忽略
3、 安装水塔水槽及底盆
    将水槽安置中央基础上，水盆外围承于底框上，水盆内围承于水槽法兰面上固定。
4、 安装中心管，中心管束及围身支撑架

    中心管要垂直安装在水槽喉曲上，然后装上中心管束，再加装围身支架。
5、 安装散热片支架于中心管束连接，但必须保证水平垂直。查证各件串好，可将所有螺收紧，     然后放进组合散热胶片。
    注：如需踏在架上安装其他设备，请先以木板暂垫在散热片支架上。
6、 安装外壳围身及爬梯

   将外壳围身放置在围身支架上，然后环绕着散热片组装及收紧螺丝，再装上预早指定位置之     爬梯。
7、 安装喷头，吊管用具及喷水管

    把喷头装在中心喉管顶端，然后将吊管用具套在喷头上，在将喷水管横推进喷头内，利用准     备吊管钢线 作拉力控制，直至喷水管成水平位置，喷水孔要与垂直线成 10 度方向安装。

8、 安装马达，马达架及风扇
   将马达架横装在外壳围身顶部，然后放进马达及减速机，再配上风扇组合，最后加上风扇       网。 注：1、LYC—40 以下水塔要预先将马达、马达架连风扇组合才装上；
    2、LYC—300 以上水塔风扇角度可按照需求风量而调校。
9、 密封水盆及围身之间缝

    由于水塔属多重组合式，故在安装完毕后，需要以预备之纤维胶浆密 封间缝。
10、安装溢水器，浮球组合及滤水隔网

    将溢水器，浮球组合及滤水隔网安放在预设地方，在喉牙接合处需包 上喉胶布。
11、安装入风网

    将入风口网支架上端装在外壳围身底边，下端钩则装在底盆框上，然 后将回风网装上，外     加固定销固定好。
六、安装注意事项

1、  场地选择
(1)、屋顶或空气畅流的地方，避免装于防火巷道，或是射音量之高墙旁。
(2)、两台冷却塔一起并用最短距离。

(3)、冷却塔安装阻力与外墙最短距离。

(4)、避免装于煤烟及灰尘多的地方。

(5)、不适装放在有腐蚀性气体产生的地方。

(6)、锅炉前厨房等较热的地方应远离。
2、  安装方向及放置要领

(1)、只要注意容易配管即可

(2)、放置时应平放，不能倾斜，以免洒水不均而影响冷却效果。
(3)、基础螺丝应拴紧。

3、配管

(1)、循环水出入水管之配管，向下为宜，避免突高之配管，且不能有高于下方水槽之配管。
(2)、配管之大小应照塔底之接管尺寸装接。否则过小影响效果，过大则浪费材料。

(3)、循环水泵应低于正常操作中下部水槽水位以下。

(4)、冷却塔两台以上并用，而只使用一台水泵时，水槽须另装一连通管，是两台并用之冷却塔      之水位同高。
(5)、4英寸以上之循环水出入口接管处，宜用防振软管，防止塔身因管路之振动所引起之振动，      又可避免因配管不正而使水盘破裂之损失。
4、  其他事项

(1)、安装完毕时应检查有无工具或其他不要物质放塔内或排风扇口。
(2)、注意配管或水盘有无漏水。

(3)、供水水源低于冷却塔时或水压不够供水时，须另装一台水泵或另装一较高之补给水箱，以      供补充用水。

七、故障处理

故障
原因
解决办法
冷却水温度升高

1、  循环水量过多

2、  风量不均

3、  产生空气再循环

4、  风量不足

5、  散热材阻塞

6、  喷水管阻塞

1、  调节水量至设计要求

2、  改善通风环境

3、  改善通风环境

4、  调整风扇角度

5、  清除散热材阻塞面积

6、  清除污垢及藻类

冷却水量过少

1、  喷水管阻塞

2、  滤水网堵塞

3、  水位过低

4、  循环水泵选择不当

1、  同上
2、  清洗滤水网

3、  调整浮球阀

4、  更换与设计水量相符之水泵

噪音与振动

1、  风扇叶片触到风筒

2、  风扇安装不当

3、  风扇不平衡

4、  减速机内润滑油过少

1、  调整风扇长度

2、  重新安装风扇

3、  校正风扇角度

4、  补充油量至规定油面

马达超载

1、  电压降过低

2、  风扇角度不适当

3、  风量过大

1、  检查电源并调整

2、  调整风扇角度

水滴过量飞溅

1、  喷水管回转过快

2、  散热材阻塞

3、  挡水器失效

4、  循环水量过多

1、  调整喷水管角度

2、  清除散热材阻塞之处

3、  重新更换挡水器

4、  减少循环水量

、日常运行保养

1、新风扇皮带在前几次使用时间后，将有可能出现一定程度的松动，此时应检查并将之调至合    适位置；
2、风扇减速器润滑油位应每季度检查或补充；

3、为了防止污垢、生物粘泥、藻类等微生物产生对冷却塔的损坏，建议聘用专业的水质处理公    司或内部制定定期水质处理方法，定期清洗塔内胶片等部件，可使冷却塔功能稳定及耐用。

4、送水到冷却塔的管道口必须安装过滤器或过滤网，防止布水管或洒水盆阻塞而影响使用。

5、定期检查或清洗滤水网，防止堵塞。同时还要对入风口网进行检查维护，防止周围垃圾及废    弃物进入水塔。
