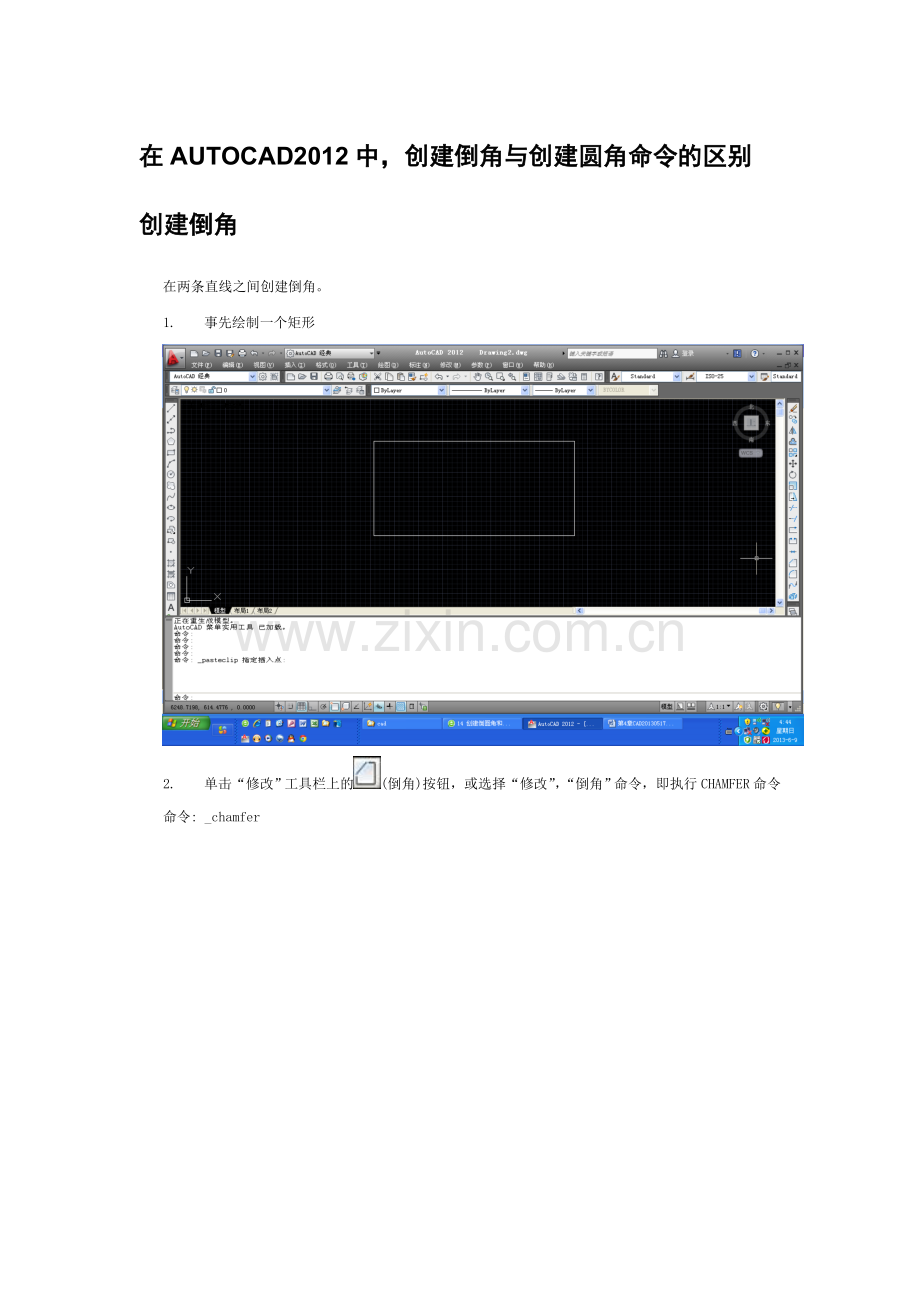

在AUTOCAD2012中,创建倒角与创建圆角命令的区别.doc_第1页
第1页 / 共11页

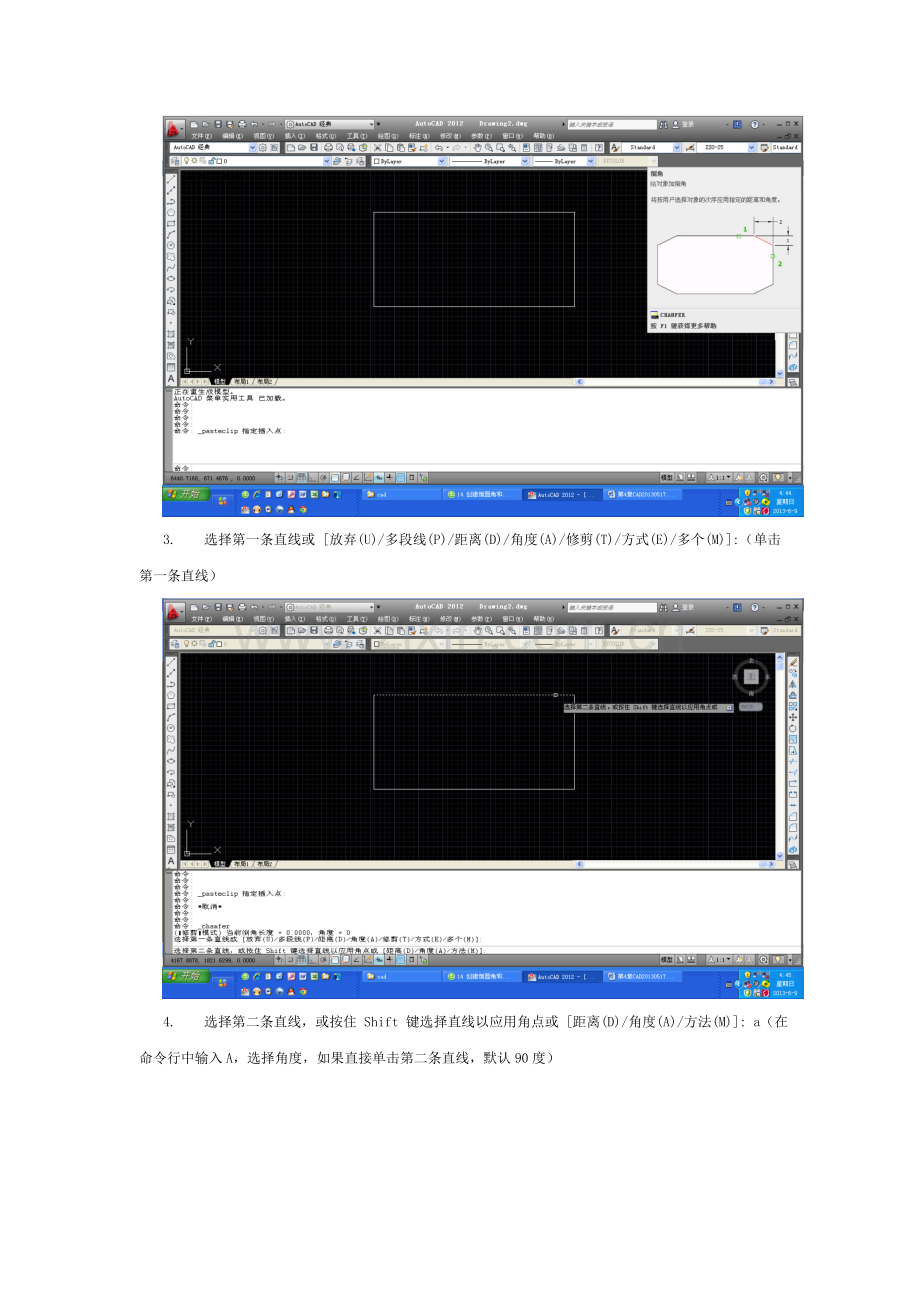

在AUTOCAD2012中,创建倒角与创建圆角命令的区别.doc_第2页
第2页 / 共11页
点击查看更多>>
资源描述
在AUTOCAD2012中,创建倒角与创建圆角命令的区别 创建倒角 在两条直线之间创建倒角。 1. 事先绘制一个矩形 2. 单击“修改”工具栏上的(倒角)按钮,或选择“修改”,“倒角”命令,即执行CHAMFER命令 命令: _chamfer 3. 选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]:(单击第一条直线) 4. 选择第二条直线,或按住 Shift 键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]: a(在命令行中输入A,选择角度,如果直接单击第二条直线,默认90度) 5. 指定第一条直线的倒角长度 <300.0000>: 100(在命令行中输入100) 6. 指定第一条直线的倒角角度 <40>: 30(在命令行中输入30) 7. 选择第二条直线,或按住 Shift 键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]:(单击第二直线,系统自动完成倒角) 8. 保存,命令行提示 命令: _chamfer (“修剪”模式) 当前倒角长度 = 0.0000,角度 = 0 选择第一条直线或 [放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: 选择第二条直线,或按住 Shift 键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]: a 指定第一条直线的倒角长度 <0.0000>: 100 指定第一条直线的倒角角度 <0>: 30 选择第二条直线,或按住 Shift 键选择直线以应用角点或 [距离(D)/角度(A)/方法(M)]: 命令: _QSAVE 9. 用上述办法,继续制作其它三个倒角 其中,AutoCAD提示:(“修剪”模式)当前倒角距离1=0.0000,距离2=0.0000 选择第一条直线或[放弃(U)/多段线(P)/距离(D)/角度(A)/修剪(T)/方式(E)/多个(M)]: 提示的第一行说明当前的倒角操作属于“修剪”模式,且第一、第二倒角距离分别为1和2。 (1)选择第一条直线 要求选择进行倒角的第一条线段,为默认项。选择某一线段,即执行默认项后,AutoCAD提示: 选择第二条直线,或按住Shift键选择要应用角点的直线:在该提示下选择相邻的另一条线段即可。 (2)多段线(P)对整条多段线倒角。 (3)距离(D)设置倒角距离。 (4)角度(A)根据倒角距离和角度设置倒角尺寸。 (5)修剪(T)确定倒角后是否对相应的倒角边进行修剪。 (6)方式(E)确定将以什么方式倒角,即根据已设置的两倒角距离倒角,还是根据距离和角度设置倒角。 (7)多个(M)如果执行该选项,当用户选择了两条直线进行倒角后,可以继续对其他直线倒角,不必重新执行CHAMFER命令。 (8)放弃(U)放弃已进行的设置或操作。 创建圆角命令 为对象创建圆角。 10. 事先制作一个矩形 11. 单击“修改”工具栏上的(圆角)按钮,或选择“修改”,“圆角”命令,即执行FILLET命令 命令: _fillet 12. AutoCAD提示:当前设置: 模式 = 修剪,半径 = 0.0000 13. 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]:(单击第一条直线边) 14. 选择第二个对象,或按住 Shift 键选择对象以应用角点或 [半径(R)]: R(在命令行输入R) 15. 指定圆角半径 <0.0000>: 50(在命令行输入50) 16. 选择第二个对象,或按住 Shift 键选择对象以应用角点或 [半径(R)]:(单击第二条直线,系统自动完成创建圆角命令) 17. 保存,命令行显示 令: _fillet 当前设置: 模式 = 修剪,半径 = 50.0000 选择第一个对象或 [放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: 选择第二个对象,或按住 Shift 键选择对象以应用角点或 [半径(R)]: R 指定圆角半径 <50.0000>: 50 选择第二个对象,或按住 Shift 键选择对象以应用角点或 [半径(R)]: 18. 可用上述办法,完成其他角的创建圆角命令 其中有关项目解释如下: 当前设置:模式=修剪,半径=0.0000 选择第一个对象或[放弃(U)/多段线(P)/半径(R)/修剪(T)/多个(M)]: 提示中,第一行说明当前的创建圆角操作采用了“修剪”模式,且圆角半径为0。第二行的含义如下: (1)选择第一个对象 此提示要求选择创建圆角的第一个对象,为默认项。用户选择后,AutoCAD提示: 选择第二个对象,或按住Shift键选择要应用角点的对象: 在此提示下选择另一个对象,AutoCAD按当前的圆角半径设置对它们创建圆角。如果按住Shift键选择相邻的另一对象,则可以使两对象准确相交。 (2)多段线(P) 对二维多段线创建圆角。 (3)半径(R) 设置圆角半径。 (4)修剪(T) 确定创建圆角操作的修剪模式。 (5)多个(M) 执行该选项且用户选择两个对象创建出圆角后,可以继续对其他对象创建圆角,不必重新执行FILLET命令。
