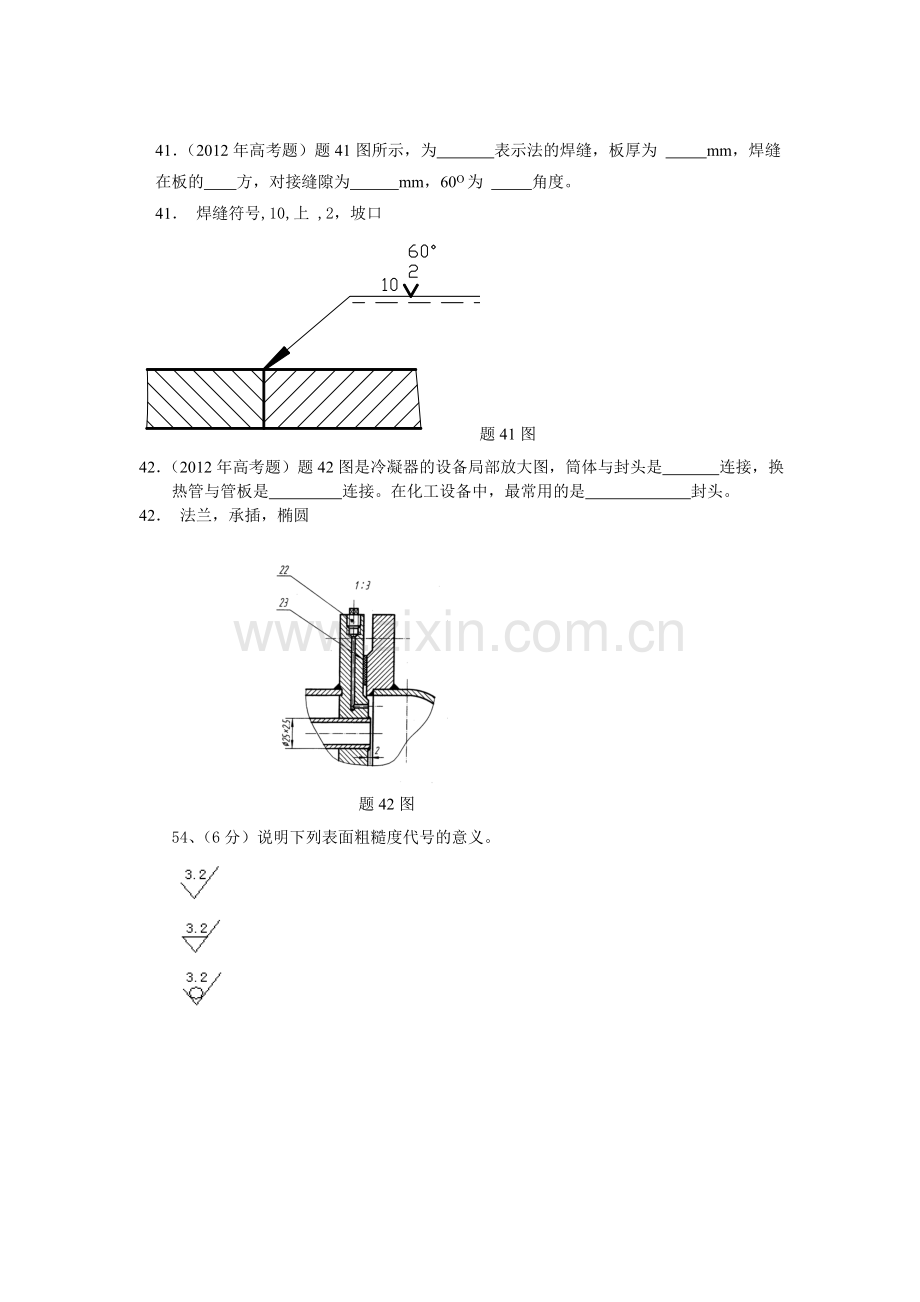

41．（2012年高考题）题41图所示，为 表示法的焊缝，板厚为 mm，焊缝在板的 方，对接缝隙为 mm，60O为 角度。
41． 焊缝符号,10,上 ,2，坡口
题41图
42．（2012年高考题）题42图是冷凝器的设备局部放大图，筒体与封头是 连接，换热管与管板是 连接。在化工设备中，最常用的是 封头。
42． 法兰，承插，椭圆

题42图
54、（6分）说明下列表面粗糙度代号的意义。

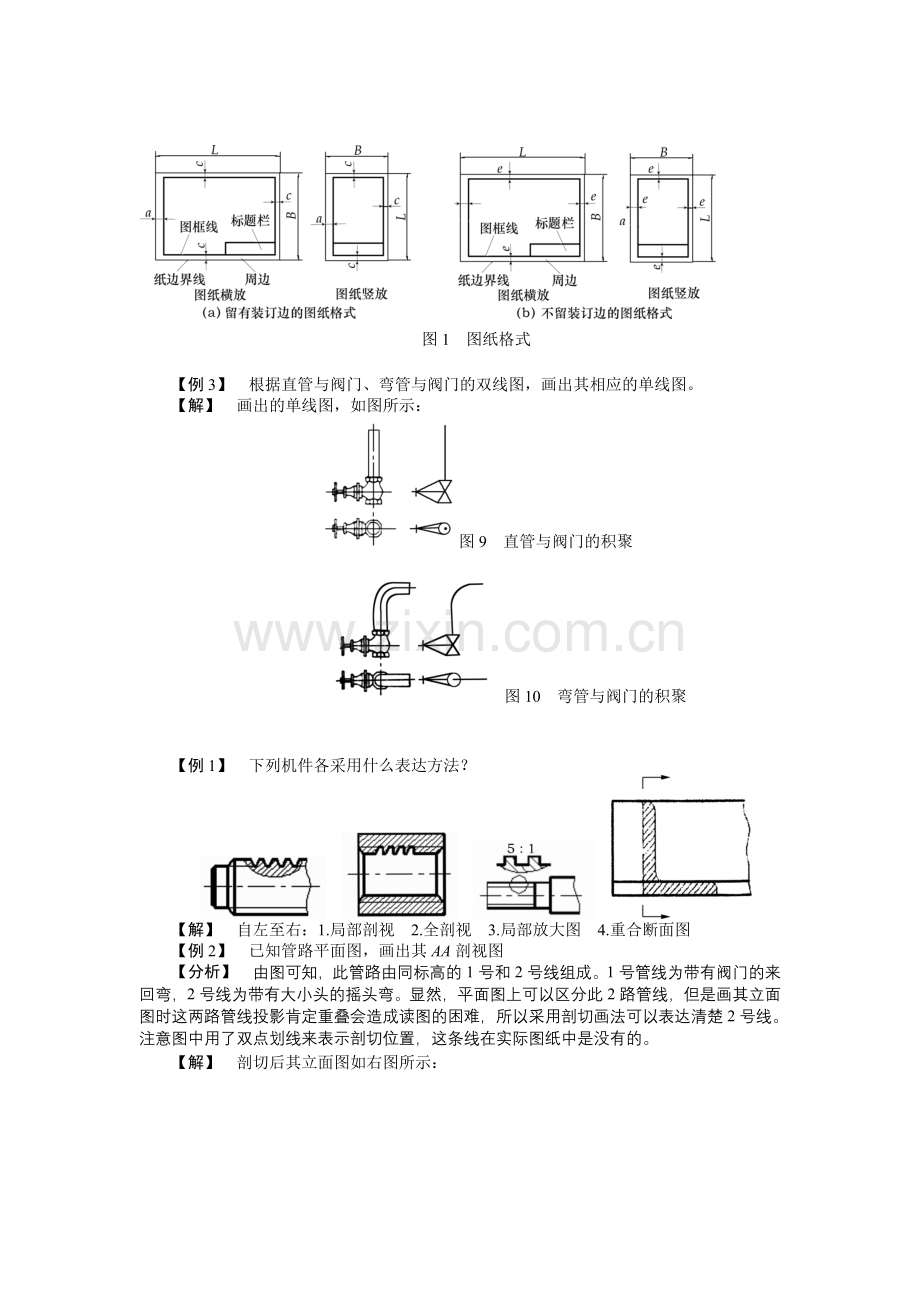

图1　图纸格式

【例3】　根据直管与阀门、弯管与阀门的双线图，画出其相应的单线图。
【解】　画出的单线图，如图所示：
图9　直管与阀门的积聚

　　　　图10　弯管与阀门的积聚

【例1】　下列机件各采用什么表达方法？

【解】　自左至右：1.局部剖视　2.全剖视　3.局部放大图　4.重合断面图
【例2】　已知管路平面图，画出其AA剖视图
【分析】　由图可知，此管路由同标高的1号和2号线组成。1号管线为带有阀门的来回弯，2号线为带有大小头的摇头弯。显然，平面图上可以区分此2路管线，但是画其立面图时这两路管线投影肯定重叠会造成读图的困难，所以采用剖切画法可以表达清楚2号线。注意图中用了双点划线来表示剖切位置，这条线在实际图纸中是没有的。
【解】　剖切后其立面图如右图所示：

管线间的剖面图
1．表面粗糙度
(1)表面粗糙度的概念
表示零件表面具有较小间距和峰谷所组成的微观几何形状特性，称为表面粗糙度。
(2)表面粗糙度的意义：

符号
意　　义
符号
意　　义

　用任何方法获得的表面粗糙度，Ra的上限值为3.2μm

　用任何方法获得的表面粗糙度，Ra的最大值为3.2μm

　用去除材料方法获得的表面粗糙度，Ra的上限值为3.2μm

　用去除材料方法获得的表面粗糙度，Ra的最大值为3.2μm

　用不去除材料方法获得的表面粗糙度，Ra的上限值为3.2μm

　用不去除材料方法获得的表面粗糙度，Ra的最大值为3.2μm

　用去除材料方法获得的表面粗糙度，Ra的上限值为3.2μm，R4的下限值为1.6μm

　用去除材料方法获得的表面粗糙度，Ra的最大值为3.2μm，R4的最小值为1.6μm
　　(3)表面粗糙度代号在图样上的标注
在同一图样上，每一个表面只注一次粗糙度代号，且应注在可见轮廓线、尺寸界线、引出线或它们的延长线上，并尽可能靠近有关尺寸线。符号的尖端必须从材料外指向表面。

【例3】　指出下列轴承代号的含义：1.轴承6208　2.轴承N105/P5　3.轴承7214C/P4　4.轴承30213
【解】　

　　　　　1.轴承1.轴承：深沟球轴承尺寸系列(0)2，宽度系列0(代号中省略“0”)，直径系列208内径d＝0.8×5mm＝4.0mm

管道及仪表流程图
在方案流程图的基础上用图示的方法把化工工艺流程和所需的全部设备、机器、管道、阀门、管件、仪表等表示出来。是设计和施工的依据，也是操作运行及检修的指南。
1．内容：图形、标注、标题栏。
2．设备的画法与标注：
(1)设备图形大小不按比例画，仅取相对大小画出带有管口的主要轮廓图形，高低相对位置与实际布置相吻合；
(2)设备位号和名称的标注与方案流程图中的规定一致。
3．管道的画法与标注：
(1)粗实线绘制全部工艺管道流程线，中粗实线绘制辅助管道流程线。应绘成水平线和垂直线，不用斜线，转弯处画成直角；
(2)每根管道都要以箭头标出其物料流向，都要编号和标注，横向管道标注在上方，竖向管道标注在左方，也可用指引线引出标注；
(3)标注的内容：
①管段号：由物料代号、主项编号、管道顺序号组成。
②管道尺寸：只注数字，以mm为单位，但不注明尺寸。无缝钢管标注注外径×壁厚。
③管道等级：由管道的公称压力等级代号、管道顺序号、管道材质类别组成。
④隔热或隔声代号：
以上①②为一组，用一短横线隔开，③④为一组，用一短横线隔开，两组间留适当的空隙；也可将③④标注在管道下方；也可在工艺流程简单，管道品种规格不多时，将③④省略
例：　　　　　
(4)常见管道图例：

名　　称
图　　例
名　　称
图　　例
物料管道

夹套管道

辅助物料管道

管道隔热层

伴热(冷)管道

喷淋管

电伴热管道

原有管道

　　(5)常见物料代号：

物料代号
物料名称
物料代号
物料名称
物料代号
物料名称
AR
空气
DNW
脱盐水
PW
工艺水
AL
液氨
FG
燃料气
PLS
液固两相流工艺物料
BR
盐水
H
氢
RW
原水、新鲜水
BW
锅炉给水
HS
高压蒸汽
SC
蒸汽冷凝水
CA
压缩空气
IA
仪表空气
SW
软水
CSW
化学污水
N
氮
TS
伴热蒸汽
CWS
循环冷却水上水
NG
天然气
TG
尾气
CWR
循环冷却水回水
PA
工艺空气
VE
真空排放气
DR
排液、导淋
PG
工艺气体
VT
放空
DW
生活用水、饮用水
PL
工艺液体
WW
生产废水
②在管道及仪表流程图中，字母代号填写在圆圈的上半圆中，数字填写在圆圈的下半圆中。
例：仪表位号的标注

(5)常见被测变量及仪表功能字母代号：

被测变量
字母代号

温度
温差
压力
压差
流量
流量比率
分析
密度
粘度

T
TD
P
PD
F
FF
A
D
V

仪表功能
字母代号

指示
指示
控制
指示
报警
指示
开关
记录
记录
控制
记录
报警
记录
开关
控制
控制
变送
I
I C
I A
I S
R
RC
RA
RS
C
CT
　　6.管道及仪表流程图的阅读：(具体见例题)
(1) 了解设备的数量、名称、位号；
(2) 分析主要物料、其他物料的工艺流程；
(3)了解阀门、仪表控制点的情况。

方位基准。
例：

管道的图示方法
用粗实线的单线表示直径≤350mm的管道或用中粗实线的双线表示直径≥400mm的管子。
1．一段直管的表示法：
例：一般管子的表示法

2．弯管的表示法：
例：管道转折的表示法

3．管道交叉的表示法：
例管道交叉的表示法

4.管件、阀门的表示法：
(1)用细实线画出全部阀门及部分管件的图形符号。
(2)常见管件、阀门的图形符号：

名　　称
符　　号
名　　称
符　　号
截止阀

放空帽(管)

闸阀

阻火器

球阀

同心异径管

旋塞阀

偏心异径管

减压阀

文氏管

隔膜阀

疏水器

止回阀

　　5.仪表控制点的画法：
(1)仪表控制点用细实线在相应的管道上用符号画出，符号包括图形符号和字母代号；
(2)图形符号：是一个直径为10mm的细实线圆圈，并用细实线指向工艺设备的轮廓线或工艺管道上的测量点。
例：

仪表的图形符号

(3)常见仪表安装位置的图形符号：

安装位置
图形符号
安装位置
图形符号
就地安装仪表

就地安装嵌在管道中仪表

集中仪表盘面安装仪表

就地仪表盘面安装仪表

集中仪表盘面后安装仪表

就地仪表盘面后安装仪表

　　(4)仪表位号：
①由字母代号组合和阿拉伯数字编号组成。第一个字母表示被测变量，后继字母表示仪表的功能，三位或四位数字表示主项号和回路顺序号，字母和数字之间用短横线隔开。
例：TRC－601　　T：被测变量字母代号
RC：功能字母代号
6：工段代号
01：序号

4．管道重叠的表示法：
例管道重要的表示法

5．常见管道连接的表示法：法兰连接、承插连接、螺纹连接、焊接
例管道连接的表示法

6．管路用三通连接的表示法：
例
7．阀门、仪表控制元件、管件的表示法：
(1)阀门符号：与管道及仪表流程图中一致。
(2)控制元件符号：
例控制元件符号

(3)阀门与控制元件的组合方式：
例阀门和控制元件组合方式

(4)阀门与管道的连接方式：螺纹连接、法兰连接、焊接连接：
例
(5)阀门在管道中的画法：
例阀门在管道中的画法

8．管架的编号和表示法：
(1)编号：由管架类别、管架生根部位的结构、区号、管道布置图的尾号、管架序号五部分组成。
例　　GS－2008　　　　
(2)表示：

(a)有管托的管架：
例(a)

(b)无管托的管架：
例(b)

(c)弯头或侧向支架：
例(c)

(d)包括多跟管道的支架：
例(d)

(e)其他
例
9．管件的表示：
例

五合一

10．如图所示中，管法兰的榫槽面密封面是(　　)

A　　　　　　　 B C
10答C
13．写出下列管法兰的名称：
(a)________，(b)________，(c)________，(d)________。
　　(a)　　　　　　　　(b)　　　　　　　(c)　　　　　　(d)
第13题图

答13.法兰盖　对焊法兰　整体法兰　板式平焊法兰

1．下列图例中为伴热(冷)管道的是(　　)

　　　　A　　　　　　　　B　　　　　　　　C　　　　　　　　D
答1A
5．下列图中哪一个是止回阀(　　)

　　　A　　　　　　　　　　B　　　　　　　　C　　　　　　　　D
答5D
7．图片表示是(　　)

第7题图
A．带有伴热管的设备 B．带有隔热层的设备
C．带有喷淋管的设备 D．带有夹层的设备
答7A

1．伴有蒸汽伴热管路的是(　　)

　　　A　　　　　　　　B　　　　　　　　　C　　　　　　　　　D
答1B
3．下列图片符号表示盲板是(　　)

　　　　　A　　　　　　　B　　　　　　　C　　　　　　　D
答3C

5．平面图中两段管道表示(　　)

第5题图
A．四通 B．横的管在上 C．竖的管在上 D．都不对
答5C
7．属于法兰连接的管道是(　　)

　　　　　　　A　　　　　　　B　　　　　　C　　　　　　D
答7A
8．下列仪表的安装属于集中仪表盘面安装的是(　　)

　　　　　　　A　　　　　 　B　　　　　　C　　　　 　D
答8B
10.表示多管固定管架的是(　　)

　　　　　　A　　　　　　　　　B　　　　　　　　　　C
答10A

10．下列表示薄膜元件的是(　　)

　　　　A　　　　　　　　B　　　　　　　　C　　　　　　　D
答10D
