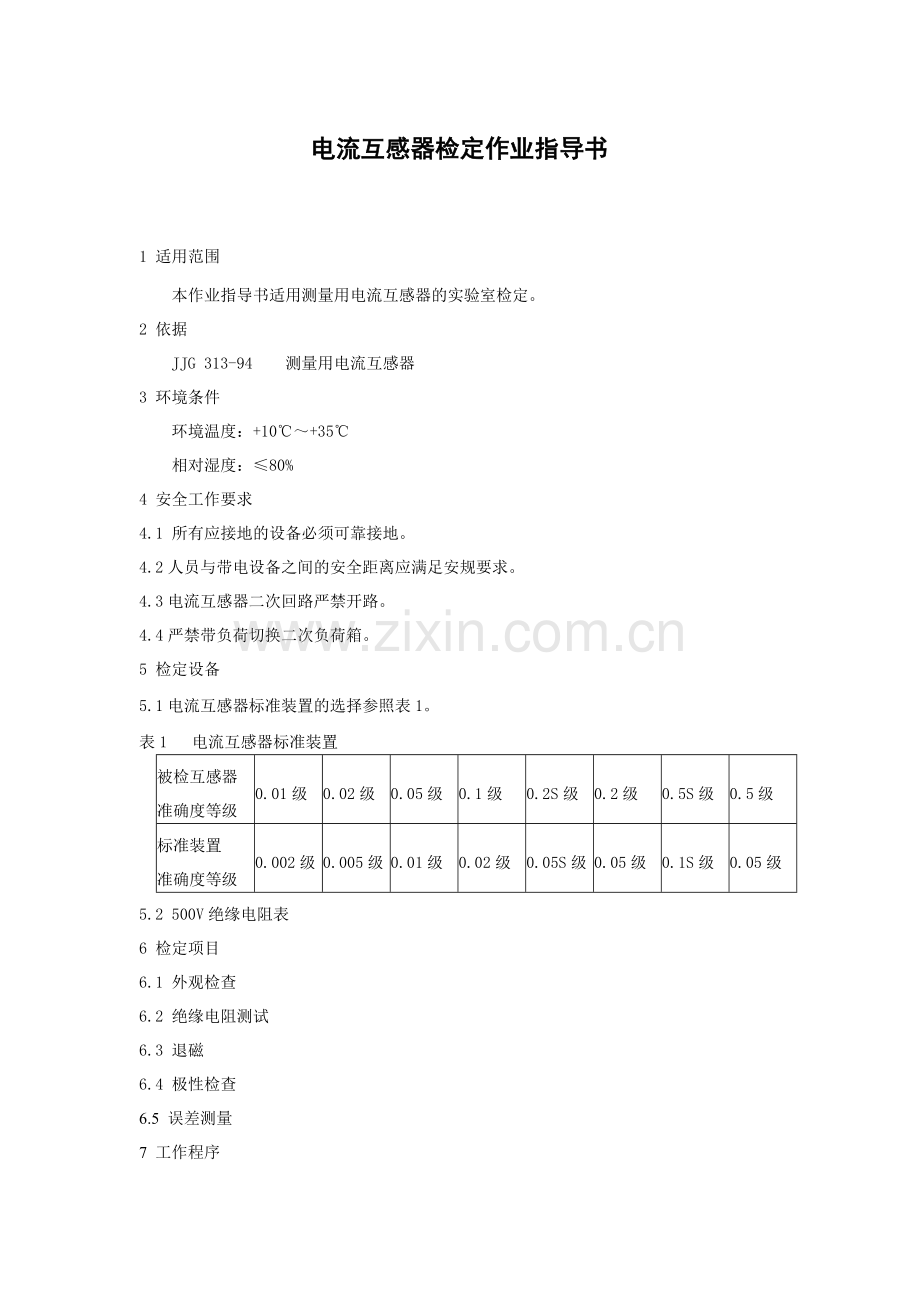

电流互感器检定作业指导书

1 适用范围
本作业指导书适用测量用电流互感器的实验室检定。
2 依据
JJG 313-94 测量用电流互感器
3 环境条件
环境温度：+10℃～+35℃
相对湿度：≤80%
4 安全工作要求
4.1 所有应接地的设备必须可靠接地。
4.2人员与带电设备之间的安全距离应满足安规要求。
4.3电流互感器二次回路严禁开路。
4.4严禁带负荷切换二次负荷箱。
5 检定设备
5.1电流互感器标准装置的选择参照表1。
表1 电流互感器标准装置
被检互感器
准确度等级
0.01级
0.02级
0.05级
0.1级
0.2S级
0.2级
0.5S级
0.5级
标准装置
准确度等级
0.002级
0.005级
0.01级
0.02级
0.05S级
0.05级
0.1S级
0.05级
5.2 500V绝缘电阻表
6 检定项目
6.1 外观检查
6.2 绝缘电阻测试
6.3 退磁
6.4 极性检查
6.5 误差测量
7 工作程序

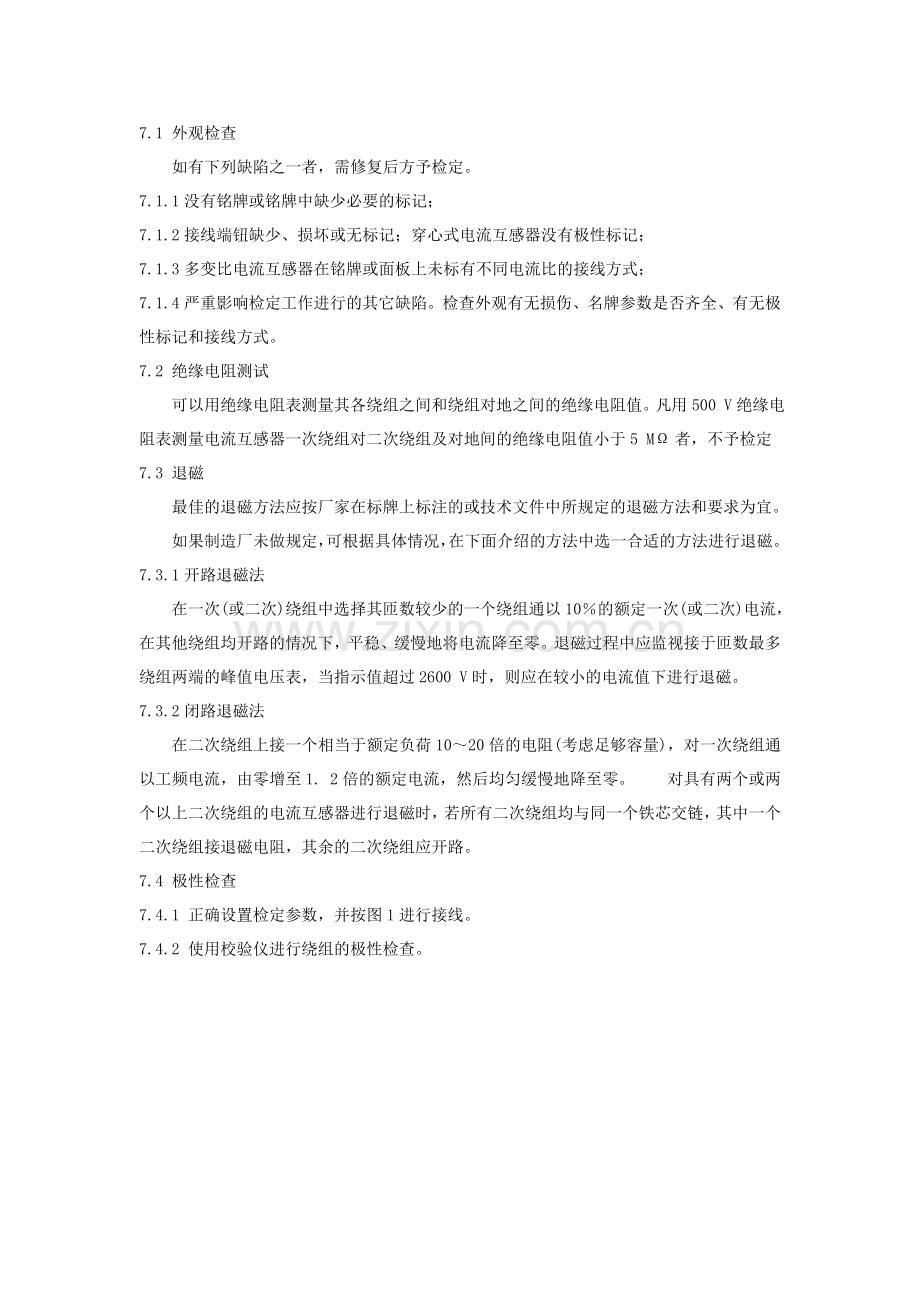

7.1 外观检查
如有下列缺陷之一者，需修复后方予检定。
7.1.1没有铭牌或铭牌中缺少必要的标记；
7.1.2接线端钮缺少、损坏或无标记；穿心式电流互感器没有极性标记；
7.1.3多变比电流互感器在铭牌或面板上未标有不同电流比的接线方式；
7.1.4严重影响检定工作进行的其它缺陷。检查外观有无损伤、名牌参数是否齐全、有无极性标记和接线方式。
7.2 绝缘电阻测试
可以用绝缘电阻表测量其各绕组之间和绕组对地之间的绝缘电阻值。凡用500 V绝缘电阻表测量电流互感器一次绕组对二次绕组及对地间的绝缘电阻值小于5 MΩ者，不予检定
7.3 退磁
最佳的退磁方法应按厂家在标牌上标注的或技术文件中所规定的退磁方法和要求为宜。
如果制造厂未做规定，可根据具体情况，在下面介绍的方法中选一合适的方法进行退磁。
7.3.1开路退磁法
在一次(或二次)绕组中选择其匝数较少的一个绕组通以10％的额定一次(或二次)电流，在其他绕组均开路的情况下，平稳、缓慢地将电流降至零。退磁过程中应监视接于匝数最多绕组两端的峰值电压表，当指示值超过2600 V时，则应在较小的电流值下进行退磁。
7.3.2闭路退磁法
在二次绕组上接一个相当于额定负荷10～20倍的电阻(考虑足够容量)，对一次绕组通以工频电流，由零增至1. 2倍的额定电流，然后均匀缓慢地降至零。 对具有两个或两个以上二次绕组的电流互感器进行退磁时，若所有二次绕组均与同一个铁芯交链，其中一个二次绕组接退磁电阻，其余的二次绕组应开路。
7.4 极性检查
7.4.1 正确设置检定参数，并按图1进行接线。
7.4.2 使用校验仪进行绕组的极性检查。

图1 比较线路
7.5 误差测量
7.5.1按表2所列条件进行误差测量。
表2 误差测量条件
用途
准确度级别
额定电流的百分值
二次负荷
伏安值
功率因数
作标准用
0.001；0.002；0.005；0.01；0.02；0.05；0.1；0.2
1；5；20；100；120
额定值或
实际值
额定值或
实际值
5；100
下限值
一般
测量用
0.001；0.002；0.005；0.01；0.02；0.05；0.1；0.2；0.5；1
1①；5；20；100；120
额定值
额定值
5；20；100
下限值②
注：①适用于S级电流互感器。
②下限值为1/4额定负荷。为对于额定二次电流为5 A，额定负荷为10VA或5VA且铭牌未标注下限负荷的，其下限负荷为2. 5 VA。
7.5.2 除首次检定外，允许用户根据其实际使用情况仅对部分功率因数（如cosφ=0.8（L）～1.0时，仅选择其中的0. 8（L）或1.0进行检定。
7.5.3 多变比电流互感器，所有的电流比都应检定。穿心式电流互感器可以在每一额定安匝下只检定一个电流比。
7.5.4 穿心式电流互感器检定时，一次导线的分布
凡未标记穿心导线固定位置的，测试时，穿心导线的分布应不受限制。如因导线位置变动引起误差变化，则以误差大的数据为准。人为变更导线位置取得的合格误差数值应视为无效。
对10 kA及以上穿心式电流互感器，首次检定时，必须在穿心导线对称分布和不对称分布两种联结方式下检定，出具两组数据，标明达到的准确度等级。以后送检，可按用户要求，允许只做其中一种导线联结方式下的检定，并在报告中注明。
7.5.5 被检电流互感器每个误差测量点的测量次数
凡高于0. 2级(包括0. 2级)作标准用的多变比电流互感器，每个安匝数仅检一个变比的电流上升与下降时各测量点的误差，其余的只测电流上升时的误差(额定一次电流等于和小于1A除外)。
作一般测量用的0. 2级及以下的电流互感器，每个测量点只需测量电流上升时的误差。电流的上升和下降，均需平稳而缓慢地进行。
7.5.6误差限值
在额定频率、额定功率因数及二次负荷内额定负荷的25％～100%之间的任一数值时，电流互感器的电流误差(比值差)和相位差应不超过表3所列限值。
对于满足特殊使用要求的0. 2 S级和0.5S级电流互感器(额定二次电流仅限于5A,需测量1％～120％额定电流下的误差)，在二次负荷为额定负荷的25 ％～100%之间的任一值时，在额定频率下的误差应不超过表4所列误差限值。
表3 测量用电流互感器的误差限值
准确度
级别
比值差
相位差
倍率
因数
额定电流百分值
倍率
因数
额定电流百分值
5
20
100
120
5
20
100
120
0.001
±×10-6
20
10
10
10
±×10-6（rad）
20
10
10
10
0.002
40
20
20
20
40
20
20
20
0.005
100
50
50
50
100
50
50
50
0.01
±％
0.02
0.01
0.01
0.01
±′
0.6
0.3
0.3
0.3
0.02
0.04
0.02
0.02
0.02
1.2
0.6
0.6
0.6
0.05
0.10
0.05
0.05
0.05
4
2
2
2
0.1
0.4
0.2
0.1
0.1
15
8
5
5
0.2
0.75
0.35
0.2
0.2
30
15
10
10
0.5
1.5
0.75
0.5
0.5
90
45
30
30
1
3.0
1.5
1.0
1.0
180
90
60
60
注：（1）对于额定二次电流为5 A，额定负荷为10 VA或5 VA的互感器，铭牌未标注下限负荷的，其下限负荷为2. 5 VA。
(2)对于非标产品，允许按铭牌规定的技术条件进行检定。其检定结果应在证书的说明栏中具体注明检定情况。
表4 特殊使用要求的电流互感器的误差限值
准确度
级别
比值差
相位差
倍率因数
额定电流百分值
倍率因数
额定电流百分值
1
5
20
100
120
1
5
20
100
120
0.2S
±％
0.75
0.35
0.2
0.2
0.2
±′
30
15
10
10
10
0.5S
1.5
0.75
0.5
0.5
0.5
90
45
30
30
30

电流互感器的实际误差曲线，不应超过上表所列误差限值连线所形成的折线范围。
8 原始记录、证书
8.1原始记录
8.1.1手工记录的原始数据必须用钢笔或签字笔填写，数据不得随意涂改。错误数据应杠改，并在杠改处加盖私章或签字。
8.1.2 计算机打印的原始记录，其检定员、审核栏目必须手签或经授权的电子签名。
8.1.3原始记录至少保存3个周期。电子形式存储的原始记录必须定期备份。
8.1.4 原始记录格式见附录A。
8.2 证书
8.2.1 经检定合格的互感器应粘贴合格彩标。
8.2.2 需出具证书时，检定合格的互感器出具检定证书；检定不合格的互感器出具检定结果通知书。
8.2.3 证书必须有检定人员、审核人员、主管或批准人签字并加盖计量检定专用章。
8.2.4证书格式见附录A。
